В очередной раз поднялась тема какие датчики стоят на моторе. Чтобы не искать каждый раз все в кучу. 4M40 дорестайл, механическое ТНВД, АКПП. Номера датчиков подобраны по фрейму и фотки соответственно из интернета. Когда залезу под капот сделаю фото чтобы точно быть уверенным в виде разъемов.

MD050214 датчик температуры идет на панель приборов и на реле свечей. Стоит рядом с первой форсункой вертикально.

MD102329 идет на АКПП, отвечает за включение 4-й передачи. На память что-то не вспомню где стоит. Скорее всего на выходе воды из блока.

MC840219 давление масла, рекомендую EPS 1.800.017. Стоит чуть выше насоса ГУР.

Постоянное совершенствование силовых установок сказывается положительно на общих характеристиках двигателя, но не очень на общей технической части автомобиля. Ведь чем проще механизм, тем выше его надежность.

Так выглядит датчик положения коленчатого вала

Для наглядности можно рассмотреть топливную систему бензинового мотора. Раньше за смесеобразование и дозировку топлива у двигателя с такой системой отвечал карбюратор. Практически полностью механическая конструкция самого карбюратора. Только на последнем этапе применения карбюраторной системы питания на них использовались электромагнитные клапана холостого хода. Это обеспечивало высокую надежность, нарушение в работе карбюратора могло привести только сильное его загрязнение или нарушение регулировок. Но данные неисправности устранялись быстро и практически без затрат.

Но карбюратор не мог обеспечить точную дозировку топлива при разных режимах работы двигателя, что приводило к постоянному перерасходу топлива.

На смену карбюраторной системе питания бензинового мотора со временем пришла инжекторная система. Эта система в своей конструкции подразумевает наличие электронного блока управления системой. Наличие блока позволило точно контролировать дозировку топлива при разных условиях работы мотора. Это положительно сказывается и на расходе топлива, и на показателе мощности мотора, поскольку в камеру сгорания поступает столько топлива, чтобы обеспечить максимальный выход мощности.

Но конструктивно инжекторная система сложнее, и, чтобы электронный блок управления правильно выполнял свою работу, двигатель должен оснащаться большим количеством датчиков, производящих те или иные замеры, на основе которых электронный блок выполняет свою функцию. Среди таких приборов имеется и датчик положения коленчатого вала, или по-простому – датчик коленвала.

Датчик коленвала. Зачем нужен и как работает

Датчик коленвала на инжекторном двигателе нужен для определения углового положения коленвала, а также для определения момента прохождения верхней мертвой точки (ВМТ) первым и последним поршнем. Данные показатели этот датчик передает на электронный блок, который определяет частоту оборотов коленвала и на основе этого производит коррекцию в системе зажигания и системе подачи топлива.

Принцип работы датчика положения коленвала. Зубцов может быть больше или меньше в зависимости от двигателя

Чаще всего на автомобилях применяются индукционные датчики коленвала. Работа его построена на изменении магнитного поля, которое создает устройство, при прохождении через него какого-нибудь металлического предмета. На двигателях это реализовано так: на коленвале установлен специальный металлический зубчатый синхродиск, обычно он устанавливается на шкив привода генератора. По окружности этого диска имеется зубчатый венец, но в одном месте отсутствуют два зуба подряд. Датчик коленвала располагается напротив этого диска на таком расстоянии, чтобы вершины зубьев попадали в магнитное поле датчика. Сигналом положения коленчатого вала выступают те два отсутствующих зуба диска. Место диска, на котором отсутствуют зубья проходит через магнитное поле датчика, меняя его. Датчик улавливает это изменение и передает его на блок управления.

Регулировка клапанов на 4m40

После каждых 15 тыс. км пробега на двигателе требуется проводить проверку/регулировку клапанов. Зазоры на «горячем» ДВС должны быть такие:

• для впускных клапанов — 0,25 мм;
• для выпускных — 0,35 мм.

Проводить регулировку клапанов на 4m40, впрочем, как и на других моторах, крайне важно. Дизель 4m40 — это достаточно сложный механизм, оснащённый множеством различных деталей. Чтобы всё работало идеально на протяжении длительного времени, надо своевременно проводить обслуживание.

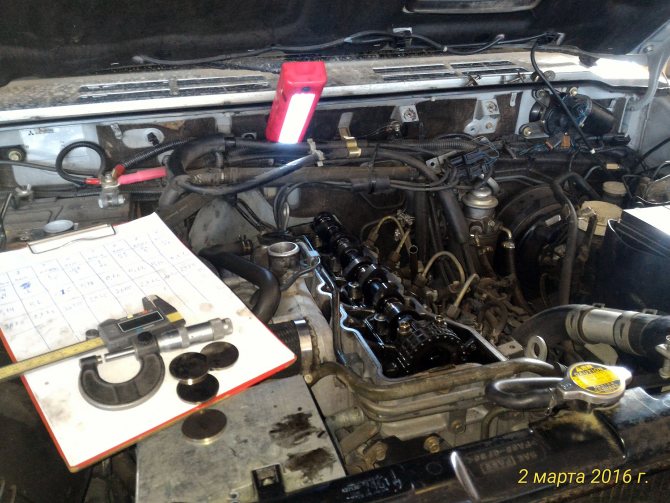

Регулировка клапанов 4m40

Клапаны, это иначе «тарелки» с длинными стержнями. Ставят их в блоке цилиндров. На каждый цилиндр приходится по два клапана. В закрытом состоянии они прилегают к сёдлам, изготовленным из прочной стали. Чтобы материал «тарелок» не повредился, клапаны изготавливаются из особых сплавов, выдерживающих значительные механические и тепловые нагрузки.

Клапаны — это составные части ГРМ системы. Их принято классифицировать на впускные и выпускные. Первые отвечают за впуск топливной смеси, вторые — за выпуск отработанных газов.

В процессе длительной работы двигателя, «тарелки» расширяются, а их стержни удлиняются. Поэтому изменяются и размеры зазоров между толкающими кулачками и торцами. Если отклонения будут превышать предельно допустимые значения, потребуется обязательная регулировка.

Проводить настройку своевременно крайне важно. Например, при малых зазорах будет неизбежно происходить «подгорание» — нарушится работа системы газораспределения, ведь на зеркалах «тарелок» будет накапливаться чрезмерно толстый слой нагара. При увеличенных же зазорах, клапаны не будут в состоянии полностью открываться. Из-за этого значительно снизится мощность двигателя, клапаны начнут стучать.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

• не запускающийся мотор и сигнал «Check engine»;
• затрудненный запуск двигателя;
• неустойчивость работы мотора при разных режимах;
• ощутимое падение показателя мощности мотора без видимых причин;
• при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.

Эксплуатация и ремонтопригодность дизельного мотора

4m40 больше известен, как двигатель Паджеро 2. Он был впервые установлен на этот внедорожник в 1993 году. Дизельный агрегат был введён на замену старого 4d56, но последний ещё выпускался после этого некоторое время.

Первое, на что обращают внимание эксперты по дизельным авто, это турбина — ресурс её на 4m40 в районе 300 тыс. км. Раз в год надо обязательно чистить клапан EGR. В целом, мотор надёжен, при грамотном регулярном обслуживании и заправке хорошей соляркой и маслом протянет не меньше 350 тыс. км пробега автомобиля.

Проблемные места двигателя 4m40

Где находиться и как проверить датчик коленвала

Перед тем, как произвести проверку, нужно знать, где находится датчик коленчатого вала, чтобы снять его с автомобиля. Поскольку синхронизационный диск находится на шкиве привода, то и искать его нужно там. Он располагается недалеко от диска, устанавливается он в свое посадочное место и крепится одним или двумя болтами. Перед снятием его проводку нужно отсоединить от фишки.

Датчик положения коленвала расположен на корпусе маховика двигателя

При демонтаже важно пометить положение его, чтобы потом правильно поставить в посадочное место. Вначале нужно дать визуальную оценку состояния датчика. Корпус его не должен быть поврежден. Со временем сердечник этого датчика может покрыться грязью, которая тоже может влиять на показания. Перед проверкой его нужно тщательно очистить от грязи. Для этого можно воспользоваться ветошью, пропитанной спиртом или бензином.

Ещё кое-что полезное для Вас:

Надежность, проблемы и ремонт двигателя 4M40

В 1993 году автомобиль Mitsubishi Pajero 2-го поколения получил новый дизель 4М40. Задумывался этот мотор как замена 4D56, но так вышло, что выпускались они параллельно. Здесь применен рядный 4-х цилиндровый чугунный блок цилиндров с двумя балансирными валами. Внутри блока установлен кованый коленвал с ходом поршня 100 мм, диаметр поршней 95 мм, их компрессионная высота 51.6 мм. В итоге это обеспечило 2.83 литра рабочего объема.

Сверху блока установлена 8-ми клапанная алюминиевая головка с одним распредвалом и с вихревыми камерами сгорания. Диаметр впускных клапанов 41 мм, выпускных клапанов — 35 мм, а диаметр стержня клапана 8 мм.Регулировка клапанов 4М40 требуется после каждых 15 тыс. км. На горячем двигателе зазоры вот такие: впускные клапаны 0.25 мм, выпускные 0.35 мм. В приводе ГРМ использована двухрядная цепь, служит она примерно 250-300 тыс. км.

Изначально выпускалась версия с механическим ТНВД, с турбиной MHI TF035HM-12T и с интеркулером, которая развивала 125 л.с. при 4000 об/мин, крутящий момент 294 Нм при 2000 об/мин.

В мае 1996 года начался выпуск дизеля 4М40 с EFI, который развивал 140 л.с. при 4000 об/мин, а крутящий момент увеличился до 314 Нм при 2000 об/мин.

Начиная с 1999 года, мотор 4M40 плавно вытеснялся 3.2-литровым 4М41, а в 2006 году этот процесс полностью завершился.

Проблемы и недостатки дизельных двигателей Митсубиси 4М40

1. Шум, звон. Высока вероятность растяжения цепи ГРМ, для пробегов под 300 тыс. км это нормальное явление. Нужно ее менять пока не порвалась. 2. Трещины в ГБЦ. Типичная болезнь 4М40, если у вас газы в расширительном бачке, тогда эта неприятность не обошла и вас стороной. В этих случаях лучше купить целую головку, чем заваривать свою. 3. Не заводится, глохнет. Зачастую проблема в сальнике ТНВД, который нужно заменить, а также нужно посмотреть клапан обратки.

Ресурс турбины 4М40 в районе 300 тыс. км. Примерно раз в год нужно чистить клапан EGR, в противном случае там все забивается нагаром, автомобиль дымит и работает, не так, как должен. Нередко после первой чистки ЕГР, владельцы просто глушат его. Тем не менее, при регулярном обслуживании и использовании хорошей солярки и масла, мотор неплох и довольно надежен, ресурс 4М40 легко может превысить 400 тыс. км.

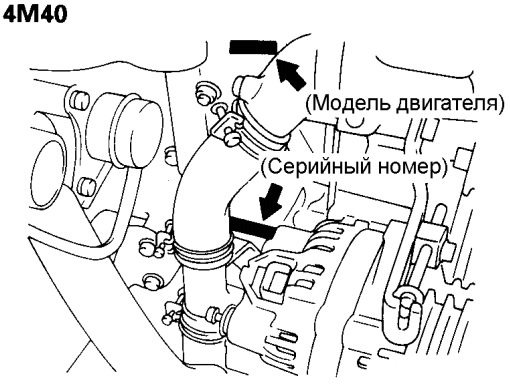

Номер двигателя 4М40

Место расположения номера двигателя находится вот тут:

Проверка датчика коленвала

Проверка состояния датчика может быть поверхностной, при которой измеряется только сопротивление его обмотки, или же глубокой, при которой проверяются все основные параметры. Рассмотрим оба вида проверки:

Замер сопротивления обмотки датчика коленвала

• Для поверхностной проверки достаточно иметь только омметр. При помощи данного прибора замеряется сопротивление обмотки. Данный показатель на разных авто может отличаться, но обычно оно составляет 550-700 Ом. Если при замере показания сопротивления больше или меньше – датчик не исправен.
• Глубокая проверка более сложная и для ее проведения потребуется наличие мегаомметра и измерителя индуктивности.

Мегаомметром замеряется сопротивление изоляции датчика при подаче напряжения в 500 В на него, при таком напряжении сопротивление должно превышать показатель 20 МОм.

Измерителем индуктивности проверяется индуктивность датчика. У исправного датчика этот показатель должен быть на уровне 200-350 мГц.

Видео: Датчик положения коленвала. Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

Замена

Итак, мы знаем, где находится датчик коленчатого вала, поскольку перед этим его снимали. Такой ситуации, как с одним из приборов – лямбда-зондом, когда есть возможность использовать универсальный датчик, нужно лишь перепаять провода под фишку, с датчиком коленвала нет. А все потому, что у разных автомобилях внешние параметры данного датчика могут отличаться, поэтому нужно будет приобретать этот датчик только под определенную модель авто.

Посадочное место перед установкой нужно хорошо очистить. При установке нового датчика коленвала важно учесть такой параметр, как расстояние от сердечника до венца синхродиска. Данный параметр можно узнать в тех. документации к авто. Перед установкой нужно замерить это расстояние. Для этого можно воспользоваться штангенциркулем.

Сначала нужно замерить расстояние от края посадочного места датчика к вершине зуба синхродиска. Затем нужно замерить вылет сердечника. Чтобы правильно отрегулировать расстояние, можно воспользоваться шайбами разной толщины.

Сделанные при снятии устройства метки помогут правильно установить датчик на место. Чтобы опять же не нарушить расстояние, желательно закреплять новый датчик при помощи старых крепежных элементов. При затягивании болтов сильного усилия прикладывать не надо, чтобы не раздавить корпус датчика.

После установки потребуется произвести сброс показаний бортового компьютера, чтобы избавиться от сигнала «Check engine». Затем уже можно проверить работоспособность силовой установки на разных режимах работы. Если проблема не устранилась, значит, нужно искать причину дальше.

Признаки неисправности датчика коленвала предупреждают водителя о том, что необходимо провести срочный ремонт, оказывает непосредственное влияние на работу двигателя. Этот агрегат точечно определяет момент, когда в цилиндр ДВС нужно подать горячее. Если не устранить неисправности датчика, то двигатель перестанет работать.

Цепной привод ГРМ: плюсы и минусы

В двигателе 4m40 задействована двухрядная цепь ГРМ. Она служит гораздо дольше ремня — примерно, около 250 тыс. км пробега. Это проверенное временем решение, зарекомендовавшее себя как достаточно надёжное. Цепной привод долговечнее, хотя и имеет ряд минусов.

1. Повышенный уровень шума двигателя 4m40 вызван как раз использованием цепного привода ГРМ. Однако этот недостаток легко компенсируется качественно проведённой ШВИ моторного отсека.
2. После 250 тыс. км пробега цепь начинает растягиваться, появляется характерный шум. Правда, никакими серьёзными проблемами это не сулит — деталь не проскакивает на шестернях, фазы ГРС не сбиваются, мотор продолжает стабильно работать.
3. Двигатели с металлической цепью сравнительно тяжелее моторов с ременным приводом. Это отрицательно сказывается на задачах современного производства. Как известно, в гонке за конкурентами все сконцентрировались на более компактных ДВС, поэтому размеры силового агрегата и его вес стараются снижать. Двухрядная цепь никак не подходит к таким стандартам, разве что однорядная узкая, но она не для мощного дизельного 4m
4. В цепном приводе используется гидронатяжитель, который очень чувствителен к давлению масла. Если оно будет «скакать» по каким-либо причинам, зубья цепи начнут проскальзывать как на обычном ременном приводе.

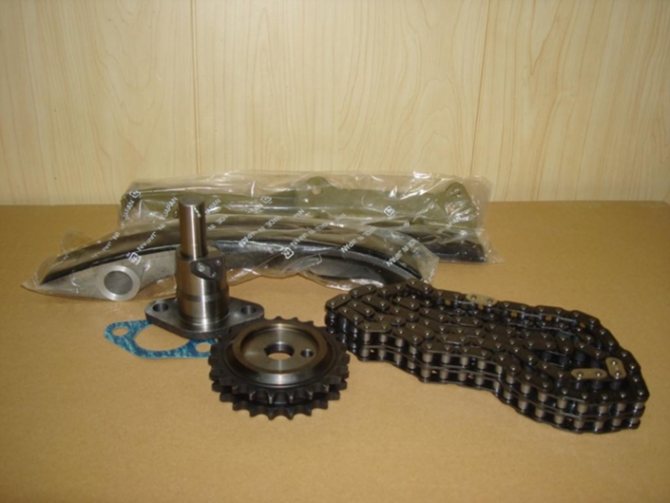

Цепь ГРМ

Но цепной привод наряду с минусами имеет и много плюсов.

1. Цепь является внутренней деталью двигателя, а не выведена как ремень отдельно. Это означает, что она надёжно защищена от воздействия грязи, пыли и воды.
2. Благодаря использованию цепного привода удаётся лучше выставлять фазы ГРС. Цепь длительное время не подвержена растяжению (250-300 тыс. км), поэтому растущие нагрузки на двигатель ей нипочём — мотор не будет терять изначальной мощи на повышенных и максимальных оборотах.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

• нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
• на холостом ходу обороты становятся неустойчивыми;
• низкий уровень мощности двигателя транспортного средства;
• снижение уровня динамики автомобиля;
• двигатель не реагирует на зажигание, т.е. он не заводится;
• машина дергается по ходу движения;
• неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
2. Поломка зубьев задающего венца.
3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Характеристики двигателя 4M40

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

• измерение при помощи омметра;
• проверка значения индуктивности;
• использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

1. Для данной проверки необходимо приобрести мультиметр.
2. Его нужно поставить в положение измерения сопротивления.
3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
4. Допустимое значение — 500-700 Ом.
5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
2. Используя мультиметр, произвести замеры индуктивности.
3. Нормальные показатели — это 200-400 мГн.
4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
5. Полученные данные не должны быть ниже 0,5 Мом.
6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

1. Щупы подсоединить к проводам, которые ведут к катушке.
2. Открыть программное обеспечение для работы с осциллографом.
3. Провести предметом из металла перед ДПКВ.
4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.
