Об истории разработки и конструктивных особенностях агрегатов

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

• увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
• на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
• претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
• кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
• прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
• число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
• существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
• после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
• 1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
• 1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов. Кроме конструктивных нововведений, эти агрегаты стали соответствовать требованиям стандартов по экологии Евро-5. В дальнейшем производитель моделей Renault Logan запланировал вывести устройство двигателя на уровень соответствия стандартам Евро-6/7.

• повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
• применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
• замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

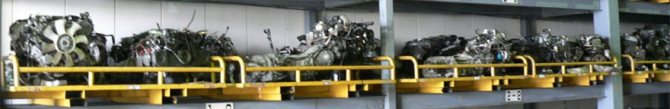

Двигатель (ДВС) Рено Симбол 1 1.4 K7J 700

У нас можно приобрести новый или контрактный двигатель Рено Симбол 1 1.4 K7J 700. Двигатель (ДВС) на Renault Symbol 1 1.4 обычно покупают в том случае, если ремонт старого двигателя не возможен. Кроме этого, если например на двигатель идут только номинальные размеры поршневой группы, а коленвал нужно будет точить, то тут остается только вариант покупки другого двигателя. На наших СТО, есть вариант купить перебранный двигатель после легкого или капитального ремонта.

Варианты двигателей Рено Симбол 1 1.4:

1. Б/у двигатель Рено Симбол 1 1.4 K7J 700

— это двигатель, который сняли с другой машины и предположительно, он может работать. Как правило, такие двигатели сняты с битых автомобилей. На некоторых, есть данные по пробегу, на некоторых нет. Гарантия на б/у двигатель — от 5 до 30 дней с момента покупки. Фактически, гарантия заканчивается в момент установки и проверки его работоспособности.

2. Перебранный двигатель Рено Симбол 1 1.4 K7J 700

— это двигатель, у которого были проблемы, устранить которые клиент не захотел или срок поставки запчастей был очень большой. Клиент оставляет такой двигатель мотористу и тот неспешно, докупает необходимые запчасти и делает его ремонт. Как правило, кроме новых деталей по предыдущей проблеме, на двигателе меняются все прокладки и сальники. Перебранные двигатели обычно продаются без навесного оборудования. Это самый редкий тип и если он есть в наличии, лучше сразу купить такой двигатель. Гарантия на перебранный ДВС — 3 месяца или 20000 км. пробега.

3. Контрактный двигатель Рено Симбол 1 1.4 K7J 700

— это двигатель, который по своей сути является б/у, но без пробега по России. Учитывая то, что утилизация машины заграницей очень дорогая, владельцы продают такие машины целиком, а мы покупаем снятые узлы и агрегаты. В зависимости от региона сборки, мы привозим двигатели из разных стран Европы, Азии и США. В последнее время, много двигателей мы привозим из ОАЭ.

4. Новый двигатель Рено Симбол 1 1.4 K7J 700

— поставляется напрямую с завода изготовителя. В редких случаях, бывает в наличии у нас на складе, но это либо двигатели в резервы либо под корпоративных клиентов. Продается без навесного оборудования. Оптимальный вариант покупки — купил, поставил и поехал.

Цена двигателя (ДВС) Рено Симбол 1 1.4 K7J 700:

Варианты	Цена ДВС	Купить
Б/у двигатель Рено Симбол 1 1.4 K7J 700	от 12000 руб.
Перебранный двигатель Рено Симбол 1 1.4 K7J 700	от 14500 руб.
Контрактный двигатель Рено Симбол 1 1.4 K7J 700	от 20000 руб.

Хотите купить двигатель Рено Симбол 1 1.4 K7J 700? Звоните или пишите нам прямо сейчас!

с 20.00 до 10.00

отправьте нам заявку на:

Whatsapp / Viber

Стоимость двигателя зависит от того, новый он, б/у, перебранный или новый, а также от наличия навесного оборудования, наличия на нашем складе или срока поставки до нашего магазина. Также, стоимость формируется в зависимости от состояния двигателя. Бывают б/у двигатели, с пробитым блоком, который человек покупает только для того, что бы взять с него только ГБЦ.

Важная информация для покупки двигателя:

— мы не оплачиваем затраты на снятие/установку двигателя, если он не работает или работает неккоректно; — мы можем повторно снять и поставить купленный у нас двигатель, только на нашей СТО; — для сохранения гарантии на двигатель, он должен быть установлен на СТО, у которой есть соответствующий сертификат; — перед покупкой уточняйте, идет двигатель с навесным оборудованием или без; — двигатель не является номерным агрегатом и данные о нем не вносятся в ПТС и СТС; — перерегистрация двигателя нужна только в том случае, если вы купили и установили другой двигатель, отличный по мощности и объему.

Характеристики

Производство — Valladolid motores/АвтоВАЗ Годы выпуска – (1999 – наше время) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 80,5 мм Диаметр цилиндра – 79,5 мм Степень сжатия – 9,5Объем мотора – 1598 см. куб.Мощность – 102-115 л.с. /5750 об.мин Крутящий момент – 145-147Нм/3750 об.мин Топливо – 92 Экологические нормы – Евро 4 Расход топлива — город 11,8 л. | трасса 6,7 л. | смешанн. 8,4 л/100 км Расход масла – до 0,5 л/1000 кмМасло в двигатель к4м Логан 16 клапанов: 5W-405W-30

Моторесурс К4М: 1. По данным завода – нет данных 2. На практике – 400+ тыс. км

ТЮНИНГ Потенциал – неизвестноБез потери ресурса – +\- 120 л.с.

Двигатель устанавливался на:Renault Logan Renault SanderoRenault Kangoo 1 и 2Renault Duster Lada Largus Renault Megane 1, 2, 3 Nissan Almera G11Nissan Terrano Renault Clio 2Renault Laguna 1, 2 Renault ScenicRenault Fluence

Регламент ТО периодичности обслуживания Рено Логан 1,4

Интервал замены ремня ГРМ и натяжного ролика на Рено Логан 1,4 K7J 710 — каждые 90 тыс/км, но не более 4 лет. Резиновые элементы обладают свойством старения, ссыхаются.

ТО Рено Логан каждые 90000 километров или раз в 4 года на Renault Logan 1.4 K7J 710 меняется:

Все функциональные ремни и со детали:

• ремень генератора;
• ремень кондиционера и ГУР;
• натяжной ролик ремня агрегата;
• помпа системы охлаждения.

Все жидкости в автомобиле, которые до этого не менялись более частыми интервалами и они включительно:

• Тормозная жидкость
• Охлаждающая жидкость
• Масло в коробке (МКПП)
• Масло в двигателе (рекомендуется менять каждые 10 или 15 тысяч/км — зависит от качества масла и нагрузок на двигатель)

В наших условиях эксплуатации автомобилей, т.е. по нашим пыльным дорогам — замена воздушного и салонного фильтра рекомендуется одновременно с заменой масла. При слабом загрязнении, возможно увеличить интервал до 30 тысяч/км.

Интервал замены топливного фильтра Рено Логан 1,4

Наружный топливый фильтр:

• 10-15 тысяч/км, если бензин сомнительного качества.
• до 30 тысяч/км, если на бензине высокого качества.

Погружной топливный фильтр (в баке)

• до 100-120 тысяч/км в зависимости от качества бензина

Замена свечей зажигания — каждые 30 тыс/км

Достоинства и недостатки силовых агрегатов

Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

Достоинства K7J и K7M:

• низкая стоимость и простота конструкции двигателей;
• надежность: подтвержденный моторесурс составляет более 400 тыс. км;
• универсальность и ремонтопригодность;
• простота технического обслуживания;
• высокий крутящий момент;
• хорошая “эластичность” двигателей, равная 1.83.

Недостатки K7J и K7M:

• относительно высокий расход топлива;
• нестабильность оборотов при работе на холостом ходу;
• отсутствие в конструкции гидрокомпенсаторов, как следствие – необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
• “загиб” клапанов при внезапном обрыве ремня ГРМ;
• повышенная “текучесть” сальников коленвала;
• слабая надежность элементов системы охлаждения;
• шумность и склонность к вибрациям.

К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.

Достоинства K4M:

• надежность, практический ресурс превышает 400 тыс. км пробега;
• соответствие экологическим нормам Евро-4;
• повышенная мощность (102 л.с.);
• низкая шумность и виброустойчивость;
• более современная и надежная система охлаждения.

По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом.

Недостатки мотора K4M:

• дорогие запчасти;
• “загиб” клапанов при обрыве ремня;
• слабая “эластичность” двигателя, равная величине 1.53, как следствие – проблемы с ускорением автомобиля при обгонах.

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1.6 л с жидкостным охлаждением все же несколько предпочтительнее своего “старшего брата” 1.4 л. Мощности 75 л.с. просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких “перебежках” по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту – “эластичность”. По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.

Обслуживание

Обслуживание силового агрегата K7J проводится каждые 15000 км пробега. Бывалые автомобилисты рекомендуют сократить межсервисный интервал до 10000 км, а для полной эксплуатации в городском цикле, лучше всего обслуживать транспортное средство каждые 7-8 тыс. км. Это позволит сохранять свойства двигателя больше и расширить его ресурс использования.

Рекомендуемые масла для замены имеют следующие маркировки: 5W-30, 5W-40, 10W-30, 10W-40.

Техническое обслуживание проводится по следующей схеме:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется ГРМ, масло и фильтр, фильтрующие элементы топливной системы и воздушный фильтр. Также, проводится проверка форсунок и свечей зажигания. Особое внимание стоит уделить компьютерной диагностике.

Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля Рено Логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан первого поколения проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов. — Рожковый ключ на «10». — Плоскогубцы.

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.

— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.

— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).

— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

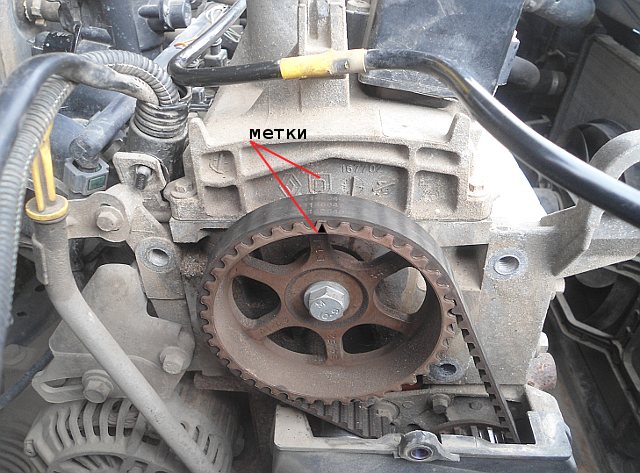

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»). Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.

— Снимаем клапанную крышку с модулем зажигания.

Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

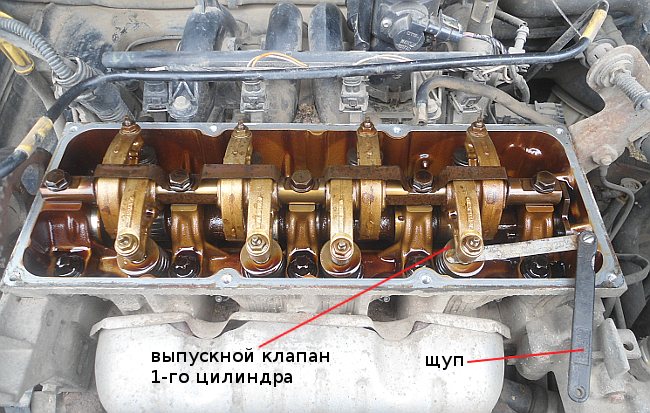

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»). Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат). При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра. Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала. Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности.

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.

Еще статьи по двигателю k7j Рено Логан

— Мотороное масло для Рено Логан

— Замена задней опоры двигателя k7j автомобиля Рено Логан 1

— Замена наконечников рулевых тяг автомобиля Рено Логан

— Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Краткое описание

Двигатель Renault K7M 1.6 8V применяется для установки на автомобили Рено Логан 1.6 8V (Renault Logan), Рено Сандеро 1.6 8V (Renault Sandero), Рено Клио 1.6 8V (Renault Clio), Рено Симбол 1.6 (Renault Symbol). Особенности. Двигатель Renault K7M 1.6 конструктивно не отличается от Renault K7J 1.4, всё отличие в увеличенном до 1,6 литра объеме. Увеличение объема было достигнуто за счет увеличения радиуса кривошипа коленчатого вала (остальные размеры совпадают), ход поршня в результате увеличился с 70 мм до 80,5 мм. Высота блока цилиндров увеличилась, но все его геометрические параметры идентичны K7J. На двигателе Renault K7M и K7J ставится одинаковые головка блока цилиндров и шатуны. Ресурс двигателя – 400 тыс. км. На базе двигателя К7М был создан мотор К4М 1.6 с 16 клапанной ГБЦ. Данный двигатель имеет более прогрессивные характеристики и технологии.

Двигатель Рено Логан 1,4 л 8 клапанов (k7j)

На автомобиль Рено Логан (Renault Logan) первого поколения устанавливается восьмиклапанный двигатель объемом 1,4 литра (k7j).

Рассмотрим его технические характеристики и особенности конструкции.

Технические характеристики двигателя Рено Логан 1,4 литра, 8 клапанов (k7j)

Модель двигателя — K7J

Тип двигателя — бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный

Расположение — поперечное

Привод ГРМ — ременной (замена 60 тыс км пробега)

Система питания — распределенный впрыск топлива (на каждый цилиндр отдельная форсунка)

Диаметр цилиндра и ход поршня — 79,5 Х 70 мм

Рабочий объем — 1390 см³ (1,4 литра)

Степень сжатия — 9,5

Мощность двигателя — 75 л/с (55 кВт) при частоте вращения коленчатого вала 5500 об/мин

Максимальный крутящий момент — 112 Н.м (при 3000 об/мин)

Применяемое топливо — Неэтелированный бензин с октановым числом не ниже 91 (Аи-92, Аи-95)

Система управления двигателем (ЭСУД) — электронная (ЭБУ Simens, Continental)

Система зажигания — электронная, входит в состав системы управления двигателем (искра подается сразу на два цилиндра: 1-3 или 4-2)

Система смазки — комбинированная (под давлением смазываются коренные и шатунные подшипники коленчатого вала и подшипники распределительного вала, остальные узлы смазываются разбрызгиванием)

Система охлаждения — принудительная (помпа) с двумя кругами охлаждения (большим и малым)

Система вентиляции картера двигателя — принудительная, с прохождением газов через маслоотделитель в клапанной крышке (имеет две ветви: малаую и большую)

Нормы токсичности — Euro-2, с 2007 года Euro-3

Особенности конструкции двигателя Рено Логан 1,4 л

Порядок работы цилиндров — 1-3-4-2 (отсчет цилиндров от коробки передач)

Блок цилиндров — чугунный

Цилиндры — выточены в блоке

Коленчатый вал — пять коренных и четыре шатунные шейки

Поршни — алюминиевый сплав, поршневой палец запрессован в головку шатуна

Поршневые кольца — два верхних компрессионные, нижнее маслосъемное

Головка блока — алюминиевая, установлена на металлической прокладке, центрируется двумя втулками, крепится десятью болтами, с алюминиевой крышкой

Распределительный вал — установлен на головке блока на пяти опорах, привод от коленчатого вала ремнем ГРМ (при обрыве ремня клапана гнет)

Клапана — по два клапана на цилиндр, привод коромысла (один край коромысла опирается на кулачок распределительного вала. другой на регулировочный винт — винт регулировки тепловых зазоров клапанов)

Масляный насос — шестеренчатый, крепится в поддоне к блоку цилиндров, привод цепной от коленчатого вала

Масляный фильтр — полнопроточный, неразборный, заменяется вместе с заменой масла (15000 км пробега)

Примечания и дополнения

— На автомобиль Рено Логан первого поколения помимо двигателя k7j 1,4 литра устанавливается 8-ми клапанный двигатель k7m 1,6 литра. Он аналогичен k7j, но имеет увеличенный до 1,6 л объем (за счет большего хода поршня в более высоком блоке цилиндров). Его технические характеристики: «Двигатель Рено Логан 1,6 литра, 8 клапанов k7m, характеристики».

Еще статьи по 8-ми клапанному двигателю Рено Логан 1,4 л (k7j)
Свечи зажигания NGK в систему зажигания двигателя автомобиля Рено Логан Замена трубки помпы двигателя k7j Рено Логан Подбираем моторное масло в дыигатели k7j 1.4 л и k7m 1.6 л автомобиля Рено Логан Замена прокладки клапанной крышки двигателя 1,4 k7j автомобиля Рено Логан Замена помпы на двигателе 1,4 Рено Логан

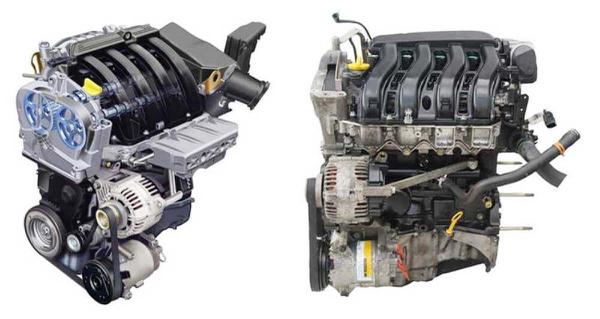

Двигатель К4М

На Рено Логан устанавливают и 16 клапанные движки. С завода выходят авто укомплектованные силовыми агрегатами К4М. Этот тип двигателя является продолжением развития семейства К7. Основным конструктивным отличием является исполнение двигателя по схеме DOHC. Применяется два распредвала, установленных в измененной головке клапанов.

Схема является традиционной, и конструктивное решение позволило избежать использования коромысел в качестве толкателей. Усилие передается напрямую с кулачков распределительного вала на шток клапана. Технические характеристики двигателя позволяют получать 113-115 л.с., но особенностью данного варианта силовой установки является наличие ярко выраженного пикового значения крутящего момента.

На российский вариант исполнения Рено Логан двигатель К4М поставляется с индексом 490. Этот же тип силовой установки монтируется в Лада Ларгус. Чтобы ответить на вопрос гнет ли клапана на этом типе двигателей, необходимо обратиться к конструкции, на базе которой был спроектирован этот движок.

Ресурс силовой установки К4М составляет 400 000 км, как и своего предшественника. Заложенные заводом-производителем показатели подтверждаются и в условиях реальной эксплуатации.

Неисправности и ремонт

Двигатель K7J, как все силовые агрегаты серии, достаточно надёжный, но и у него имеется ряд проблем, которых не избежать. Рассмотрим, основные неисправности, которые возникают в процессе эксплуатации мотора:

1. Проблема с датчиками. Зачастую выходят со строя — РХХ, ДМРВ, ДКПВ.
2. Перегрев. Здесь неисправность можно найти в водяном насосе или термостате.
3. Стук и шум. Это означает, что пришло время регулировать клапаны, или неисправность в поршневой группе.
4. Вибрация. Правая подушка силового агрегата вышла со строя.
5. Троение. Зачастую — это связано с использованием некачественного горючего, или проблема кроется в свечах зажигания.

Самые распространенные поломки мотора К7J

Плавают обороты

Чаще всего владельцы автомобилей, оснащенных этим двигателем, сталкиваются с плавающими оборотами и виной тому регулятор холостого хода. Если у вас свежий топливный фильтр и чистая сетка бензонасоса, то скорее всего это точно он.

Троение

Проблемы с катушками зажигания знакомы всем любителям французских автомобилей, но здесь они проявляются особенно часто. Троить мотор конечно может и за счет плохих свечей, но гораздо чаще именно из-за катушек.

Перегрев

Регулярно выходит из строя термостат, что приводит к перегреву. Если водяная помпа не течет и нет засоров в системе охлаждения, то причина скорее всего в нем.

Стуки в двигателе

Стучит мотор, а вы недавно уже регулировали зазоры клапанов, значит дело серьезное, пора в сервис. Возможно это коренные или шатунные подшипники, поршни или поршневые пальцы. Будете ездить со стуком дальше, тогда готовьтесь к капремонту.

Бензиновые двигатели

Вид спереди на двигатель и его агрегаты : 1 — компрессор кондиционера; 2 — приводной ремень; 3 — генератор; 4 — насос гидроусилителя руля; 5 — масляный щуп (указатель уровня); 6 — крышка ГБЦ; 7 — катушка зажигания; 8 — свечи зажигания; 9 — ГБЦ; 10 — корпус термостата; 11 — выпускной коллектор; 12 — труба насоса охлаждающей жидкости; 13 — датчик концентрации кислорода; 14 — датчик давления масла; 15 — технологическая пробка; 16 — маховик; 17 — блок цилиндров; 18 — поддон картера; 19 — масляный фильтр Вид сзади на двигатель: 1 — КПП; 2 — датчик положения коленвала; 3 — впускной трубопровод; 4 — датчик абсолютного давления воздуха; 5 — датчик температуры воздуха на впуске; 6 — дроссельный узел; 7 — регулятор холостого хода; 8 — крышка маслозаливной горловины; 9 — топливная рампа; 10 —масляный щуп (указатель уровня); 11 — ГБЦ; 12 — блок цилиндров; 13 — приводной ремень; 14 — поддон картера; 15 — датчик детонации; 16 — опорный кронштейн впускного трубопровода; 17 — стартер; 18 — датчик скорости Вид на двигатель справа: 1 — приводной ремень; 2 — шкив привода ; 3 — направляющая трубка указателя уровня масла, 4 — опорный кронштейн впускного трубопровода; 5 — нижняя крышка ремня ГРМ; 6 — впускной трубопровод; 7 — дроссельный узел; 8 — верхняя крышка ремня ГРМ; 9 — крышка маслозаливной горловины; 10 — катушка зажигания; 11 — шкив насоса гидроусилителя руля; 12 — генератор 13 — опорный ролик; 14 — ролик натяжного устройства; 15 — шкив компрессора кондиционера; 16 — поддон картера Вид на двигатель слева: 1 — КПП; 2 — компрессор кондиционера; 3 — датчик концентрации кислорода; 4 — генератор; 5 — корпус термостата; 6 — датчик температуры охлаждающей жидкости; 7 — ГБЦ; 8 — крышка ГБЦ; 9 — катушка зажигания; 10 — маслозаливная горловина; 11 — топливная рампа; 12 — датчик положения дроссельной заслонки; 13 — дроссельный узел; 14 — впускной трубопровод; 15 — датчик температуры воздуха на впуске; 16 — датчик абсолютного давления воздуха во впускном трубопроводе; 17 — блок цилиндров; 18 — датчик положения коленвала; 19 — датчик скорости автомобиля

Маховик двигателя: 1 — венец для датчика положения коленчатого вала; 2 — венец для пуска двигателя ГБЦ — Головка блока цилиндров (на фото крышка снята): 1 — винт крепления ГБЦ; 2 — опора распредвала; 3 — пружина клапана; 4 — тарелка пружины; 5 — сухари; 6 — контргайка; 7 — регулировочный винт; 8 — скоба; 9 — шкив распредвала; 10 — коромысло клапана; 11 — болт крепления оси коромысел клапанов; 12 — ось коромысел клапанов; 13 — упорный фланец распредвала прессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня.

Технические характеристики двигателей

Технические характеристики двигателей приведены автомобиля Renault Logan в таблице

Тип автомобиля	Тип двигателя	Суффикс двигателя	Рабочий объем, см3	Диаметр цилиндра , мм	Ход поршня , мм	Степень сжатия
LS0A LS0C LS0E LS0G	K7J	710	1390	79.5	70	9.5:1
LS0B LSOD LSOF LS0H	К7М	710	1598	79.5	80.5	9.7:1

Поршни двигателя изготовлены из алюминиевого сплава и имеют канавки для установки поршневых колец: двух компрессионных и одного маслосъёмного. Маслосъёмное кольцо оборудовано расширительной пружиной – экспандером «expander». Каждый поршень снабжён поршневым пальцем, соответствующим по размеру группе поршня и группе шатуна.

Шатуны. С верхней стороны к шатуну крепится поршень, посредством поршневого пальца. Нижней стороной шатуны закреплены на шейках коленвала и вращаются на шатунных подшипниках (вкладышах). Вкладыш представляет собой стальное полукольцо определённой толщины с замковым выступом. Извлечь/установить вкладыши можно сняв шатун с коленвала, удалив при этом два болта крепления крышки шатунного подшипника. Шатуны и их крышки изготавливаются в едином технологичнском процессе и не взаимозаменяемы. Каждый шатун и крышка пронумерованы и маркированы электрическим карандашом воизбежание неправильной установки.

Коленчатый вал изготовлен из чугуна и имеет восемь балансиров (противовесов). Коленчатый вал вращается в пяти коренных подшипниках . Каждый коренной подшипник состоит из двух стальных вкладышей определённого размера и снабжён отверстием для поступления масла, маслонаправляющей канавкой и замковым выступом.

Головка цилиндров и распределительный вал. Распределительный вал синхронизирован с оборотами коленвала в соотношении 1х2 и вращается при помощи зубчатого ремня. Распредвал управляет восемью клапанами через повторители (толкатели), расположенные напротив каждого клапана под каждым кулачком распредвала. Тепловые зазоры клапанов скомпенсированы прокладками, установленными между толкателями и стержнями клапанов. Распредвал установлен на «постель» в верхней части головки цилиндров и закреплён пятью крышками подшипников. Клапаны расположены в головке цилиндров в специальных направляющих и подпружинены.

Система смазки. Моторное масло нагнетается в систему маслонасосом, который управляется зубчатым колесом, расположенным с правой стороны коленвала. Масло из картера поступает в насос через металлическое сито, а затем нагнетается в масляный фильтр, расположенный с внешней стороны блока цилиндров. Оттуда масло поступает к основным подшипникам, коленвалу и распредвалу. Коренные подшипники коленвала снабжаются маслом через отверстия, просверленные в теле коленвала. Распредвал и другие узлы, и элементы головки цилиндров, а также узлы и агрегаты двигателя, смазываются маслом по специальным каналам.

Замена дорогостоящих деталей двигателя

Прежде чем заменить распредвалы, или другие дорогостоящие детали двигателя вследствие их повреждений, проконсультируйтесь с квалифицированными специалистами. В случае с распредвалами, возможно, их можно отремонтировать, причем стоить это будет дешевле, чем покупка нового распредвала. Если опорные поверхности картера и держателей повреждены, возможно, их можно расточить и установить специальные проставки. Так как стоимость новых компонентов будет довольно высокой, лучше обдумать все возможные альтернативные варианты.

Ввод в эксплуатацию после капитального ремонта двигателя

1. Убедитесь, что уровень моторного масла и охлаждающей жидкости соответствует норме 2. Убедитесь, что в баке достаточно топлива. 3. Запустите двигатель и дайте ему поработать на умеренно высокой частоте вращения холостого хода, пока он не прогреется до нормальной рабочей температуры. 4. Тщательно проверьте систему на наличие утечек моторного масла и охлаждающей жидкости и убедитесь, что коробка передач и все элементы управления, особенно тормоза, работают должным образом, прежде чем приступать к дорожному испытанию. По завершении дорожного испытания, а также после того, как двигатель полностью остынет проверьте уровень моторного масла и охлаждающей жидкости.

Рекомендованная процедура обкатки после ремонта двигателя

1. Используйте щадящий режим эксплуатации на нескольких первых километрах пробега, чтобы убедиться, что масло должным образом циркулирует по двигателю, а новые установленные детали сели должным образом. 2. Необходимо быть еще более осторожным, если двигатель подвергся обширному капитальному ремонту, в таком случае необходимо будет использовать автомобиль как будто он новый. Это означает, что придется чаще использовать коробку передач, а также умеренно использовать дроссельную заслонку, по крайней мере, на протяжении первой 1000 км пробега. Не стоит придерживаться определенного ограничения скорости, главное, предотвратить значительную нагрузку при работе двигателя, и постепенно увеличивать его технические характеристики. Эти рекомендации в меньшей степени относятся к тем автомобилям, на которых капитальный ремонт выполнялся частично, хотя, по большому счету, все зависит от вида работ, которые выполнялись, а также от компонентов, которые подлежали замене. Опыт — лучший советчик, так как вы легко можете определить, работает ли двигатель должным образом. Если у вас появились сомнения, проконсультируйтесь с официальным дилером. 3. Если вы подозреваете, что система смазки неисправна, выключите двигатель и попытайтесь определить причину. Если двигатель работает без масла даже в течение короткого промежутка времени, это может привести к серьезным повреждениям.

Предупреждение к работам с двигателем

Длительный и регулярный контакт моторного масла с Вашей кожей, разрушает её естественную защиту. При длительном контакте моторного масла с кожей, возможно подсушивание кожного покрова. Если моторное масло попало внутрь, не пытайтесь вызвать рвоту. Обратитесь к врачу. Отработанное масло может содержать вредные загрязнения, которые могут вызвать рак кожи. При работе всегда используйте специальные средства защиты. Тщательно мойте руки и другие участки кожи, вступавшие в контакт с моторными маслами. Соблюдайте следующие меры безопасности: — Избегайте длительного и регулярного контакта с моторными маслами и другими нефтепродуктами. — Применяйте непроницаемые защитные перчатки. — Не ложите промасленную ветошь в карманы спецодежды. — Не носите спецодежду, испачканную нефтепродуктами. Спецодежду необходимо регулярно стирать в специальных моющих составах. — Не носите испачканную нефтепродуктами обувь. — Если Вы поранились, немедленно промойте рану и покройте её бактерицидным пластырем. Закрепите пластырь бинтом. Если рана серьёзная, обратитесь за первой медицинской помощью. — Пользуйтесь специальными составами для защиты кожи. Наносите состав на чистую кожу перед каждым рабочим днём. По окончании работы, смойте защитный состав вместе с грязью и нефтепродуктами. — Смойте нефтепродукты и грязь с лица и рук, используя хозяйственное мыло «72%», или специальные очистители. — Не используйте бензин, керосин, дизтопливо и растворители для удаления остатков нефтепродуктов с Вашей кожи. — Если Вы заметили какие либо изменения на поверхности кожи, немедленно обратитесь к врачу. — Перед работой, желательно произвести очистку (промывку) рабочих поверхностей и внутренних полостей узлов и агрегатов. — Если есть опасность попадания брызг масла или нефтепродуктов в глаза, используйте защитные очки, козырьки или лицевые маски.

О долговечности и ремонтопригодности моторов

Опыт эксплуатации 1.6-литровых моторов не выявил существенных недостатков у обоих модификаций 8 или 16 клапанов (16-клапанной с мощностью 102 л. с. и 8-клапанной – 82 «силы»). Согласно утверждениям производителя, ресурс этих агрегатов составляет примерно 200 тыс. км, а какое значение этот параметр будет иметь в действительности – зависит от владельца Рено Логан. Соответственно и отзывы владельцев машин по этому поводу положительные. Если все регламентные работы выполнять своевременно и согласно рекомендациям производителя, то ресурс двигателя может достичь 400 тыс. км, что подтверждается реальными многочисленными примерами. Единственным неприятным сюрпризом может быть обрыв ремня привода ГРМ, об этом свидетельствуют отзывы. В случае такой аварии поршни сталкиваются с клапанами, вызывая их загибы или полное разрушение.

Спецификация и Объем жидкостей Рено Логан 1,4 K7J 710

Для Renault Logan K7J 710:

• объемом двигателя 1,4,
• 8 клапанов,
• бензиновый с впрыском во впускной коллектор,
• мощностью 75 л.с. или 55 кВт

необходимо придерживаться следующих спецификаций и объемов жидкостей для сервисного обслуживания.

Объем моторного масла с фильтром — 3,3 литра

Спецификация моторного масла — не ниже RN0700, 10W-40

Масло в коробку МКПП Рено Логан:

5 ст. передача JR5 — 2,5 литра (редко встречается)

Для JH1 и JH3 — 5 ступеней передач — 3,10 литра (чаще всего)

Спецификация масла в МКПП JH3 — SAE 75W-80

Масло в ГУР гидроусилитель руля с завода ELF RENAULT MATIC D2

Свойства ELF RENAULT MATIC D2:

Плотность при 15°C — 866 г/см³ Вязкость при 40°C — 35 мм2/с Вязкость при 100°C — 7 мм2/с Индекс вязкости 204 Температура застывания -36 °C

Объем для замены масла в ГУР — 1 литр

Исходя из выше сказанного ELF RENAULT MATIC D2, можно заменить на ATF Dexron II D, что есть минеральным маслом красных оттенков. Можно использовать масло в ГУР для Рено Логан любого производителя, который дает информацию физико-техническую информацию, которая приближена к тем свойствам, которые указаны выше от ELF RENAULT MATIC D2.

Охлаждающая жидкость для Рено Логан 1,4

Объем охлаждающей жидкости для авто без кондиционера — 4,5 литра

Объем охлаждающей жидкости для авто с кондиционером — 5,5 литра

Спецификация охлаждающей жидкостей Glaceol RX Typ D или Cool Stream 4030 Premium.

Какой же антифриз нужен для Рено Логан, если представленные выше не найти?

Все просто, представленные выше антифризы — это карбоксилатные охлаждающие жидкости, что значит лучшие в своем роде и имеют международное обозначение G12 или G12+ (не то же само, что и G12++). Вывод: G12 красного цвета и должен быть в виде концентрата, замена раз в 3-5 лет.

Тормозная жидкость DOT 4, полная замена 1 литр.

Хладагент для кондиционера Рено Логан

Объем хладагента — 715 — 785 грамм

Для конденсатора со встроенным осушителем — 440 — 510 грамм

Спецификация хладагента — R134a

Масло в кондиционер — SP 10

Объем масла — 125 — 145 cm³

Выводы

Сказать о том, какой мотор лучше — сложно. Для любителей новых возможностей нужно рекомендовать шестнадцатиклапанный вариант, тогда как для тех, кто предпочитает простоту мотора, лучше подойдёт его восьмиклапанный вариант.

Для любителей новых возможностей нужно рекомендовать шестнадцатиклапанный вариант, тогда как для тех, кто предпочитает простоту мотора, лучше подойдёт его восьмиклапанный вариант.

Симптомы, которые указывают на неправильную работу двигателя:

1. двигатель троит и работает нестабильно;
2. двигатель глохнет на холостых оборотах;
3. плавают обороты двигателя.
