Каждому обладателю ВАЗовской «шестёрки», как правило, следует осваивать некоторые виды ремонта, в том числе – регулировка клапанов ВАЗ. Учитывая уровень популярности машин «классических» серий, надеяться на быстрое вытеснение их с дорог новинками автопрома совершенно не приходится. Можно согласиться с тем, что «старушки» не столь комфортны и экономичны, но они обладают множеством преимуществ. Владельцами таких машин являются люди с не очень большим достатком, а в ремонте они требуют минимум средств.

Во-первых, «жигулёвские» запчасти достаточно дешевые и представлены в огромном ассортименте в магазинах. В-вторых, машины обладают очень простым устройством и позволяют проводить любые виды ремонта и регулировок владельцу самому без посещения автосервисов.

Регулировать клапана ВАЗ требует технология

Хозяева иномарок и новых отечественных машин совершенно не знакомы со многими процедурами, которые следует проводить с машинами, сконструированными в советский период. Технологии ушли далеко вперёд. Если на классических авто приходится многие регулировки выполнять вручную, то в новых машинах всё происходит автоматически.

Регулировка клапанов 2106 требуется по очень простой причине. При работе, движок нагревается предельно сильно. Как известно из физики, любое из твёрдых тел при нагреве изменяет свои линейные размеры – они увеличиваются. Собственно, постоянные перепады температуры и приводят к изменению параметров деталей, и некоторые из них требуют систематической регулировки до заводских норм.

В первую очередь это относится к ГРМ автомобиля. Газораспределительный механизм мотора имеет очень сложную конструкцию. Главный элемент – это клапан, который перекрывает просвет впускного и выпускного окна головки блоков. Чем плотнее закрывается клапан, тем лучше. На шток клапана, при необходимости его открытия, оказывает давление специальный рычаг.

Предположим, что все детали в холодном состоянии точно подогнаны друг к другу. С запуском мотора они начнут нагреваться и увеличиваться. Наибольшему удлинению подвергается шток клапана. При отсутствии необходимого теплового зазора после нагрева клапан перестанет закрывать окно. Это обязательно приводит к потерям мощности и перерасходу топлива. Конструкторы рассчитали, что между рабочей частью распределительного вала и рычагом должен быть тепловой зазор 0,15 мм.

Порядок регулировки клапанов ВАЗ 2106

Регулировка клапанов на ВАЗ

Многие автолюбители с нежеланием занимаются регулировкой тепловых зазоров газораспределительного механизма. Эта процедура требует определённых навыков, выдержки, отнимает время. Частично нежелание заниматься регулировками обусловлено незнанием алгоритма выполнения работы и боязнью что-то сделать не так.

Прежде, чем приступать к работе, следует подготовиться. Автомобиль должен быть установлен на ровной площадке, моторный отсек хорошо освещаться.

Для работы работе понадобятся инструменты:

• отвёртка;
• гаечные ключи на «10», «14» и «17»;
• ключ для того, чтобы провернуть коленвал;
• щуп.

Для того, чтобы получить полноценный доступ к газораспределительному механизму следует снять крышку ГБЦ и воздушный фильтр. Для начала регулировки необходимо проворачивать коленвал до совпадения меток на шкиве и крышке сальника. Такое положение будет соответствовать такту сжатия в 4-м цилиндре.

Проверка правильности регулировки зазора производится таким образом:

• в зазор между рабочей частью распределительного вала и площадкой рычага клапана вставляется щуп;
• при перемещении щуп должен проходить с заметным затруднением;
• если щуп проходит слишком легко или не проходит, необходимо производить регулировку зазора.

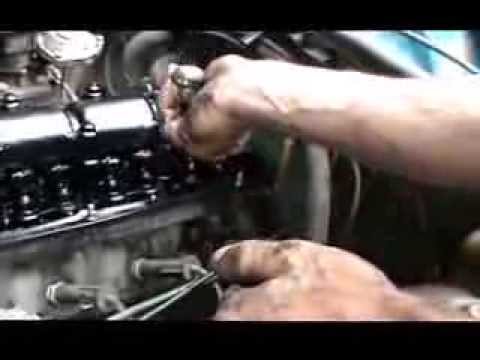

Для регулирования величины теплового зазора следует выполнить такие действия:

• ключом на «14» удерживается головка регулировочного болта, ключом на «17» отпускается контргайка болта;
• проворачивая регулировочный болт, регулируется величина зазора;
• затягивается контргайка;
• с помощью щупа проверяется правильность регулировки. При необходимости процедура повторяется.

Каждый клапан необходимо настраивать при определённом положении распределительного вала. Для этого следует строго соблюдать порядок регулировки клапанов ВАЗ 2106. Первыми регулируются 6 и 8 клапаны (отсчёт ведётся от передней части мотора).

Рекомендуем: Чистка и адаптация дроссельной заслонки на автомобиле

Далее для регулировки следующей пары клапанов следует провернуть коленвал на 180º. Следующими регулируются 4 и 7 клапаны, а с каждым последующим проворачиванием коленвала следует проверять и регулировать: 1 и 3, 5 и 2 клапаны. После того, как цикл закончен, необходимо коленвал прокрутить несколько раз и снова проверить регулировки зазоров.

Когда проводить регулировку клапанов ВАЗ

Лишнее вмешательство в работу мотора не всегда приводит к положительным результатам. Для того, чтобы вскрыть крышку ГБЦ и приступить к регулированию тепловых зазоров, нужны веские обстоятельства. Очевидными причинами для проверки настроек клапанов являются: появление характерного шума в области клапанной крышки; заметное понижение мощности двигатели и изменение динамики разгона; вынужденный перегрев двигателя на высоких оборотах. Кроме этого необходимо следить за пробегом. Проводить проверку правильности регулировок зазоров клапанов рекомендуется послу каждых 10 тыс. километров пробега.

Классика автомобилей ВАЗ только потому держится на плаву до сих пор, что ее много, она дешевая и неприхотливая в ремонте. Эти три аспекта перекрывают с головой все ее недостатки — и архаичность конструкции, и повышенную сыпучесть некоторых деталей, и морально устаревший внешний вид. У ВАЗ 2106 есть масса поклонников, которых не купишь никакими Фольксвагенами и Фордами. Они любят свои машины, ухаживают за ними и регулируют клапана.

Зачем нужна регулировка клапанов

Люди скоро отучатся регулировать клапана, как отучились охотиться на мамонтов. Хорошо это, или плохо, но в любом случае, когда-нибудь застучит последний в мире четырехцилиндровый мотор с вылитыми на блоке цилиндров цифрами «2106».

Но пока этого не случилось, нам придется их обслуживать и приводить в порядок, а регулировка клапанов ВАЗ 2106 видео процесс которой вы сможете посмотреть на страничке, останется актуальной.

Регулировка клапанов проводится по очень простой причине — твердые тела при нагревании расширяются, и зазоры между ними уменьшаются. А газораспределительный механизм ВАЗ 2106 устроен таким образом, что требует определенного теплового зазора между рычагом толкателя клапана и шейкой распредвала. При разработке двигателя шестерки было установлено, что этот зазор должен быть 0,15 мм. С таким зазором при нагревании деталей ГРМ клапана закрываются плотно и обеспечивают нормальную подачу горючей смеси в камеру сгорания и своевременный вывод отработанных газов.

Когда регулировать клапана

Определенного регламента по регулировке клапанов двигателей ВАЗ нет. Но их необходимо регулировать в случаях нарушения целостности газораспределительного механизма — замене распредвала, замене сальников клапанов и других работах, предполагающих снятие распредвала.

Регулируют клапана и по необходимости, когда об этом говорит характерный звук из-под клапанной крышки. Если клапана потеряли нужный зазор, автомобиль работает нестабильно, потому что фазы газораспределения сбиты. Также может наблюдаться перерасход топлива, потеря мощности.

Подготовка к регулировке

Сам процесс регулировки очень прост, нужно знать некоторые закономерности и порядок работы цилиндров, и уметь совсем немного. Нужен будет еще щуп, которым проверяют зазор при регулировке. Также понадобятся:

• рожковый ключ на 14;
• рожковый на 17;
• сам щуп;
• ключ или «кривой стартер», чтобы провернуть коленвал.

Желательно работу проводить при хорошем освещении и на ровной площадке. Перед тем, как приступить к регулировке, обеспечим себе доступ к ГРМ, предварительно сняв воздушный фильтр, крышку газораспределительного механизма.

Технология регулировки

Чтобы начать регулировку, необходимо совместить метки на шкиве коленвала и передней крышке блока цилиндров. Теперь поршень 4 цилиндра расположен в ВМТ такта сжатия. Проверяем также метку на проводной шестерне ГРМ. Она ложна совпадать с приливом на корпусе распредвала. То есть, сейчас можно проверять те клапана, которые находятся в свободном состоянии, полностью закрыты. Это 6-й и 8-й клапан.

Затем берем приготовленный щуп и вставляем его в щель между рокером и кулачком распредвала. Щуп должен проходить с едва ощутимым натягом.

Если он проходит свободно — зазор большой. Если не проходит вообще — зазор недостаточный.

При необходимости регулируем зазор регулировочным болтом, сорвав контргайку ключом на 17, а положение болта относительно рокера регулируем самим болтом. Добиваемся того, чтобы щуп проходил с небольшим натягом. Придерживая регулировочный болт в нужном положении, законтрим его контргайкой. Вся регулировка. Остальные клапана регулируются точно так же, но в определенном порядке.

Порядок регулировки клапанов ГРМ ВАЗ 2106

Каждый из клапанов регулируется в строгой последовательности, которую нужно соблюдать неукоснительно. Ничего сложного в этом нет, и для наглядности мы свели методику в табличку:

Рекомендуем: Как правильно смазать стартер своими руками?

Особенности ГРМ

К примеру, газораспределительный механизм – с верхним положением клапанов и распред. вала. Привод ГРМ у мотора осуществлялся посредством цепи, и это на всех моделях.

Особенность клапанного механизма заключается в использовании нажимных рычагов, второе название – рокеры. Они располагаются между распределительным валом и торцом штока клапана. То есть, воздействие кулачка на клапан производится не напрямую, а посредством рокера. Также благодаря нажимному рычагу обеспечивается возможность регулировки теплового зазора.

Этот зазор нужен для того, чтобы компенсировать изменение геометрических параметров составных элементов клапанного механизма, происходящее в результате нагрева, при котором металл расширяется. Если бы этого зазора не было, то после нагрева силовой установки происходило бы нарушение фаз газораспределения. Если проще, то при нагреве из-за расширения металла клапана полностью не закрываются, что приводит к потере компрессии, и как следствие – падение мощности.

Перечень работ по техническому обслуживанию силовых установок этих моделей включал в себя такую операцию, как регулировка клапанов. Обусловлено это особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности торца клапана, рокера и кулачков распределительного вала стираются, что приводит к нарушению теплового зазора.

Благо та же конструкция является достаточно простой, поэтому регулировочные работы достаточно просты и выполнить их можно своими руками. Важно только знать порядок проведения работ и последовательность регулировки клапанов на «Классике». Примечательно, что операция идентична практически для всех моделей, поэтому порядок регулировки клапанов ВАЗ-2101 и, к примеру, ВАЗ-2105 – одинаковы, только в ВАЗ-2107 она несколько отличается.

Поскольку для большинства моделей операция делается идентично, то далее будут фигурировать все модели Жигулей, относящихся к «Классике».

Первое и основное правило проведения операции – выполняется она только на остывшем моторе. Обусловлено это все тем же расширением металла. Если регулировка клапанов на ВАЗ-2102 или любой другой модели будет делаться на прогретом агрегате, то положительного результата операция не даст, потому что при остывании металл вернется к первоначальной форме и зазор не будет соответствовать норме, он просто увеличиться.

Также обязательно нужно знать, когда должна проводиться регулировка клапанов ВАЗ-2105. Верным признаком того, что клапанный механизм разрегулирован является звонкий металлический стук из подкапотного пространства при работающем моторе. Причем интенсивность его меняется пропорционально увеличению или уменьшению оборотов.

Регулировка клапанов на ВАЗ-2104 также должна проводиться каждый раз, когда выполняются ремонтные работы с головкой блока, связанные со снятием распределительного вала.

Модификации мотора

Двигатель выпускается в различных вариациях, предназначенных для работы с определенной спецтехникой.

Основные модели:

Базовая модель двигателя и модификации ставятся на трактора и прочую технику, по согласованию с производителем. Всего существует более 11 вариаций мотора, отличающиеся, в основном, дополнительным оборудованием. Можно поставить:

• два гидронасоса;
• модернизированную муфту блока сцепления;
• глушитель;
• пневмокомпрессор;
• предпусковой электрофакельный подогреватель;
• увеличенный теплообменник системы охлаждения моторного масла, и т.д.

Модификации двигателя А-41СИ1, 02 и 03 отличаются друг от друга расположением цилиндров: последний получил рядную компоновку, благодаря чему номинальная развиваемая двигателем мощность выросла до 100 сил, а запас момента – до 20%, по сравнению с собратьями. На популярные трактора серии ДТ-75, согласно каталогу завода, ставятся моторы А 41И, СИ, С.

Начиная с 2001 года двигатели при сборке компонуются собственной головкой для отдельных цилиндровых групп, благодаря чему улучшилась надежность газового стыка и упал расход моторного масла «на угар». В 2003 была создана модификация с запуском от электростартера, благодаря чему вырос моторесурс. А в 2012 картерный блок двигателя А 41 заменили на лицензированные немецкие картеры, что сделало двигатель еще надежнее.

Блок-картер:

У А-41 существует родственный двигатель А-01, также предназначенный для работы на спецтехнике. В отличие от А-41, у второго двигателя 6 цилиндров.

Этапы работ, инструменты

Все регулировочные работы проводятся в несколько этапов:

1. Подготовительные работы, частичная разборка мотора для обеспечения доступа к клапанному механизму;
2. Регулировка;
3. Сборка.

Регулировка зазоров клапанов ВАЗ-2106 выполняется такими инструментами:

• Набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на 13 и 17);
• Щуп для замера зазора;
• Отвертки;
• Ветоши;
• Маркер.

По поводу щупа. Проверка и регулировка выполняется щупом с толщиной 0,15 мм. При этом обычный измерительный элемент не подойдет, требуется специальный, с увеличенной шириной.

Отметим, что все модели Жигули «Классика» являются карбюраторными, кроме одной из модификаций 2107, поэтому рассмотрим, какие подготовительные работы нужно сделать перед тем, как будет выполнена регулировка клапанов ВАЗ-2104 (карбюратор).

Техобслуживание

Как уже упоминалось, А 41 и его модификации неприхотливы к условиям работы и сервису. Квалифицированный техник вполне справится с задачами текущего обслуживания самостоятельно.

По сути, для долгой и бесперебойной работы мотора необходимо, в основном, следить за температурой масла и давлением в масляной магистрали, не позволяя уровню смазки падать ниже критического уровня, и промывать . Замена масла проводится регулярно, каждые 240 моточасов наработки двигателя.

Важная регулярная операция – регулировка сцепления, поскольку при постепенном износе накладок дисков увеличиваются зазоры отвода среднего диска и свободный ход муфты. Схематическое устройство сцепления на примере такового в тракторе ДТ-75:

Это двухдисковая муфта сухого исполнения, постоянно-замкнутого типа. Регулировка сцепления ДТ 75 с двигателем А 41 должна производиться, при необходимости по результату проверки, примерно каждые 240 моточасов.

Со временем может также потребоваться регулировка клапанов двигателя А 41. Допускается зазор в 0.25… 0.3 мм, для обоих клапанов этого двигателя.

Обслуживать мотор следует также ежесменно, при окончании смены или перед ее началом. Интервал текущего сервиса – около 10 моточасов. В набор манипуляций входит:

• очистка двигателя от грязи, скопившейся пыли;
• проверка креплений и состояния герметичности стыков;
• контроль отсутствия посторонних шумов;
• проверка на протечки топлива, воды и моторного масла.
• Охлаждающую систему двигателя также следует своевременно обслуживать. В набор сервисных операций входят:
• удаление накипи из блока охлаждения, промывка системы;
• проверка на течи и герметизация слабых мест радиатора, при необходимости.

Подготовительные работы

Итак, двигатель – остывший, а сам автомобиль поставлен на ровную площадку и обездвижен. Можно приступать к работам:

1. Снимаем крышку воздушного фильтра карбюратора и извлекаем фильтр;
2. Откручиваем болты крепления фильтра и снимаем его, предварительно отсоединив патрубки, идущие к нему;
3. Убираем трос ручного управления воздушной заслонкой (подсос) и отсоединяем тягу дроссельной заслонки;
4. Откручиваем болты крепления клапанной крышки и демонтируем ее;
5. Проверяем натяжение цепи (оно должно быть в норме, иначе сначала придется провести регулировку натяжки);
6. Снимаем крышку распределителя (трамблера).

Теперь необходимо установить в 4-м цилиндре ВМТ поршня и помогут в этом метки, нанесенные на колен. валу и крышке привода распред. вала, а также на шестерне распределительного вали и его крышке.

Для этого можно воспользоваться соответствующим по размеру ключом, которым необходимо вращать колен. вал за болт приводного шкива. Или же воспользоваться одним из приводных колес. Для этого его нужно вывесить при помощи домкрата, включить 4-ю передачу и медленно прокручивать поднятое колесо. При этом трансмиссия обеспечит вращение коленчатого вала. Но при втором способе потребуется помощник, поскольку проконтролировать совпадение меток будет сложно.

Типичные неисправности

Мотору свойственные некоторые характерные проблемы.

• Перегрев.

В качестве хладагента системы охлаждения двигателя используется в основном вода, которая оставляет отложения кальция на сотах радиатора и осадок в трубках и полостях системы. Поэтому следует регулярно проверять, в каком состоянии находится радиатор, и промывать его, особенно если предполагается эксплуатация двигателя на высоких нагрузках. Иногда, в запущенных случаях, необходимо менять вышедшую из строя помпу или переставший работать термостат двигателя А 41.

• Аномально высокий расход моторного масла на угар.

Причина этого – негерметичная клапанная крышка, своя для отдельной цилиндровой группы. Именно для исправления данного недостатка в новых моделях использованы блоки картера германского производства.

• Потеря мощности двигателя, сильные вибрации при работе мотора.

Вероятная причина – дефект в узле коленвала или поршнях. Следует также проверить подшипники балансировки, им свойственно ломаться с последующей обязательной заменой таковых.

• Плохой пуск двигателя, перебои при работе.

Причинами этого могут стать неполадки системы впрыска или забившийся грязью топливный фильтр. Следует диагностировать топливную систему, прочистить или заменить фильтр, а если эта операция не возымеет эффекта, вскрыть двигатель и проверять внутренние компоненты.

Последовательность регулировки

Итак, совместили метку на распределительном валу и с наплывом на его крышке, проверяем совпадение их на колен. валу. Дополнительно можно проконтролировать правильность установки при помощи бегунка трамблера. Его контактный выступ должен быть направлен на вывод провода высокого напряжения 4-го цилиндра.

Если все метки совпали, можно начинать проверку и регулировку.

Порядок регулировки клапанов ВАЗ-2103 приведен в таблице:

Порядок регулировки клапанного механизма ВАЗ «Классика»
Угол проворота колен. вала	Регулируемые клапана
0	8, 6
180	4, 7
360	1, 3
540	5, 2

Технические характеристики

А 41 – серия четырехцилиндровых безнаддувных дизельных двигателей. Их основное предназначение – эксплуатация в стройтехнике и сельскохозяйственных машинах. А 41 – качественный, неприхотливый, долговечный агрегат, простой в эксплуатации и обладающий хорошей ремонтопригодностью, и такая характеристика двигателей А 41 позволила ему обрести признание потребителей.

А41, снятый с трактора ДТ-75:

Технические характеристики двигателя А 41 в стоковом варианте:

• Вес двигателя А 41: 930 кг.
• Размеры мотора: длина 1425 мм, ширина 827 мм.
• Исполнение блока цилиндров: чугунный БЦ.
• Подача топлива: методом прямого впрыска ДТ.
• Алгоритм работы цилиндров: 1 – 3 – 4 – 2, отсчет ведется от вентилятора мотора.
• Объем: 7.43 литра.
• Развиваемая мощность: до 90 лошадиных сил.
• Число оборотов по паспорту: 1750 об. в минуту.
• Цилиндров: 4.
• Расположение цилиндров: установлены вертикально.
• Длина хода поршня: 140 мм.
• Диаметр отдельного цилиндра: 130 мм.
• Штатная степень сжатия А41: 16.
• Развиваемый : 412 Нм на 1300 оборотах.
• Расход топлива: мин. 1.62 кВтч.
• Система охлаждения дизельного двигателя А 41: жидкостная.
• Используемое масло: ДС-11 в летний период, ДС-8 зимой.
• Генератор мотора: агрегат постоянного тока 7=Г304, 214А1.
• Количество клапанов механизма газораспределения: 2
• Гидронасосы: 2 шестеренчатых насоса, привод от коленвала передачей шестеренчатого типа.
• Заявленный моторесурс: 12 тысяч моточасов на последних моделях двигателя.

Проверка и регулировка

Таблица показывает, что после установки в 4 цилиндре ВМТ проводится проверка и регулировка 8 и 6 клапанов. То есть:

1. Ищем 8-й клапан. Для этого ведем отсчет от приводной шестерни распред. вала, то есть с передка двигателя. Получается, что 8 клапан – последний;
2. Устанавливаем щуп между рокером и кулачком распределительного вала. При нормальном зазоре он между ними должен входить с небольшим натягом, то есть должно иметься небольшое, но ощутимое сопротивление;
3. Если измерительная пластина не входит, или наоборот – не испытывает никакого сопротивления, то выполняется регулировка;
4. Сбоку на рокере имеются гайка под ключ 17. Которая навинчена на болт с головкой на 13. Этим болтом осуществляется регулировка, а гайка исключает самовольное вывинчивание регулировочного элемента. Для регулировки отпускаем гайку на 17, придерживая вторым ключом болт. Затем этот болт вращаем, что позволяет изменить его длину, и как следствие – зазор между ним и рычагом. А поскольку рокер расположен на оси, то и с другой его стороны зазор измениться. Путем вращения болта добиваемся необходимого зазора (щуп ходит с усилием), удерживаем его в таком положении и контрим гайкой.
5. Проверяем правильность регулировки. Если при затяжке контргайки все же болт сместился и зазор нарушился, повторяем действия по регулировке.
6. Переходим к 6 клапану и делаем все то же самое – проверяем зазор, при надобности регулируем и снова делаем проверку.

Это был описан порядок регулировки клапанов ВАЗ-2105 на примере одного положения коленчатого вала и двух клапанов. Но осталось еще 6 клапанов и согласно таблице – 3 положения коленчатого вала.

Чтобы отрегулировать следующие два клапана – 4-й и 7-й нужно провернуть колен. вал на 180 градусов, что будет соответствовать ВМТ 3-го цилиндра. При этом контролировать угол проворота по нему будет неудобно. Вот здесь пригодится маркер. Дело в том, что 180 град. поворота коленчатого вала соответствует углу проворота бегунка трамблера на 90 град. То есть на торце корпуса можно нанести 4 метки удаленных на одном расстоянии по окружности, начиная от нулевого положения (ВМТ 4-го цилиндра).

А затем уже по имеющимся меткам устанавливаем сначала угол коленчатого вала в 180 град. (проверяем и регулируем 4-й и 7-клапана), затем 360 град. (1-й и 3-й клапана) и 540 град. (5-й и 2-й).

После всех регулировочных работ устанавливаем снятые элементы на двигатель.

Описание

Рабочий объем этого четырехцилиндрового дизельного двигателя А 41 составляет 7,43 литра, что позволяет обеспечить мощность в 90 лошадиных сил при 1750 оборотах в минуту. Мотор А 41 имеет непосредственную систему впрыска, которая на последних модификациях полностью управляется электроникой.

Особенностью конструкции этого силового агрегата является двухклапанный механизм газораспределения, что позволяет обеспечить максимальную эффективность и отдачу. Для повышения надежности конструкции в дизеле А 41 использовали специальные гильзы, выполненные из чугуна с обработкой поверхности по технологии вершинного хонингования.

Используемая система охлаждения позволяет значительно уменьшить рабочую температуру, что положительно сказывается на надёжности этого силового агрегата. Для охлаждения масла используется внешний жидкостно-масляный теплообменник, обеспечивающий возможность работы силового агрегата при максимальных нагрузках и в тяжелых условиях эксплуатации.

Особенности ВАЗ-2107

Теперь о том, какой порядок регулировки клапанов на ВАЗ-2107 (карбюратор). Что касается работ, то они идентичны описанному – разбираем, проверяем, при надобности регулируем и снова собираем.

Но здесь возможно применение несколько упрощенной схемы регулировки клапанов ВАЗ-2107.

Сводится она к тому, что после установки ВМТ 4-го цилиндра выполняется проверка и регулировка не двух клапанов, а четырех – 8-го, 7-го, 4-го и 6-го. То есть, регулируется оба клапана 4-го цилиндра, а также выпускной клапан 2-го, и впускной – 3-го цилиндров.

Затем проворачиваем коленчатый вал на 360 град. (180 град. проворота бегунка трамблера) и осуществляем проверку и регулировку остальных 4 клапанов – 3-го, 5-го, 2-го и 1-го.

Что касается инжекторной версии, то разница во всем сводится только к небольшому отличию в метках на коленчатом валу.

Вот таким образом можно самостоятельно выставить тепловой зазор на автомобилях ВАЗ классических моделей.

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	930
Размеры (длина/ширина), мм	1425/827
Материал блока цилиндров	чугун
Система питания	Прямой впрыск
Порядок работы двигателя (отсчет со сто­роны вентилятора)	1 — 3 — 4 — 2
Рабочий объем цилиндров, л	7.43
Мощность, л. с.	90
Номинальное число оборотов, об/мин.	1750
Количество цилиндров	4
Расположение цилиндров	вертикальное
Ход поршня, мм	140
Диаметр цилиндра, мм	130
Степень сжатия	16
Максимальный крутящий момент при 1200 — 1300 об/мин, Нм	412
Топливо	дизель
Минимальный удельный расход топлива, кВтч	1.62
Система охлаждения	Жидкостная, с принудительной цирку­ляцией охлаждающей жидкости
Масло	Летом дизельное масло ДС-11 (М12В) или М10В; зимой – ДС-8 (М8В).
Генератор	Постоянно­го тока 214А1 или Г304.
Гидронасосы	2 насоса шестеренчатого типа НШ10ДЛ и НШ46УЛ; привод шестеренчатой передачей от коленчатого вала.

Двигатель устанавливается на тракторы ДТ-75М, Т-4А, Т-4, экскаваторы, катки, автогрейдеры, насосные установки, электростанции.

Модификации

За годы нахождения этого мотора на конвейере он претерпел небольшие изменения, которые позволили существенно упростить обслуживание техники, улучшились его показатели надежности, сократился расход топлива и повысились показатели мощности.

Так, например модификация А-41СИ-03 имеет рядное расположение цилиндров, что позволило увеличить показатели номинальной мощности с 90 до 100 лошадиных сил. У этого силового агрегата коэффициент запаса крутящего момента составляет 20%, тогда как у модификации А-41СИ-1 и А-41СИ-02 этот показатель равняется 15%.

Начиная с 2001 года при изготовлении этих силовых агрегатов используют индивидуальные головки блока для каждой из группы цилиндров, что в свою очередь повысило надежность уплотнения газового стыка и уменьшило расход масла при угаре.

Двигатель, за время нахождения на конвейере, совершенствовался, получая различные электронные блоки управления. В 2003 году этот силовой агрегат начал оснащаться электростартерным запуском, что повысило его моторесурс. В 2012 году по лицензии на дизельный мотор А 41 стали устанавливать немецкие блоки картера, что повысило надежность мотора.

В общей сложности было выпущено 11 различных модификаций, большинство из которых представляют собой базовый мотор с установленным на него дополнительным навесным оборудованием. Так, например возможна установка двух гидронасосов, ременного пневмокомпрессора, дополнительного генератора, увеличенного жидкостно-масляного теплообменника, предназначенного для охлаждения масла, модернизированной муфты сцепления и ряд других элементов.
