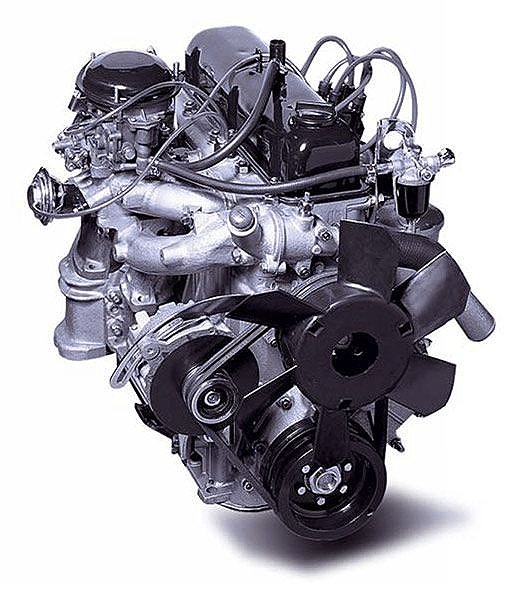

Двигатель ВАЗ 2106 – это уникальная для своего времени разработка автозавода ВАЗ. В 1976 году этот агрегат мог по праву считаться одним из передовых на рынке решений. Разработанный для легковых автомобилей, этот двигатель легко закрывал потребности автолюбителей конца советской эпохи.

Это классический двигатель, имеющий систему охлаждения закрытого типа. Имеется специальная емкость для охлаждающей жидкости, которая расположена на верхней части распредвала.

Двигатель выполняет свой рабочий цикл в четыре такта. Работает на основе карбюраторной системы. Чтобы емкость внутри агрегата охлаждалась быстро, имеется специальная система принудительной циркуляции охлаждающей жидкости.

Система смазки комбинированного типа. Это значит, что процесс основан и на давлении, и на разбрызгивании.

Технические характеристики мотора 2106

После неудачи с ремнем ГРМ в ДВС 2105 производитель АвтоВАЗ вернулся к цепному приводу. Эталоном для мотора 2106 стала версия 2103, был увеличен диаметр цилиндра до исходных 79 мм, как в модификации 21011.

Поэтому технические характеристики ДВС имеют значения:

В двигателе остались прежними впускной коллектор и выпускной коллектор, прочее навесное оборудование. В принципе всю линейку ДВС, выпущенную изготовителем завода АвтоВАЗ, и двигатель 2106 в частности, можно отремонтировать своими руками «на коленке» в полевых условиях.

Конструкция ДВС с цепным приводом ГРМ

В мануал внесено описание параметров, которые рекомендует для своих движков производитель.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное достоинство «шестёрки» заключается в её универсальности. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

К ВАЗ 2106 идеально могут подойти силовые агрегаты с любых моделей ВАЗ. Однако не стоит забывать, что мотор для замены должен быть тех же размеров, веса и примерно той же мощности, что и штатный — только так можно безопасно и качественно поменять двигатель без каких-либо переделок.

Оптимальными вариантами для замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Отечественный силовой агрегат способен придать «шестёрке» дополнительную мощность и увеличить ресурс машины

Главный плюс такой замены — в простоте регистрации автомобиля с новым мотором в органах ГИБДД. Придётся указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарки

Чтобы увеличить мощность «шестёрки», придётся подыскать более «серьёзные» виды движков. Без изменений моторного пространства в машине можно установить на ВАЗ 2106 двигатели с Nissan или Fiat.

Из европейских как родной встанет двигатель «Fiat 1200 ohv». Переделок минимум.

Lazy-b0nes

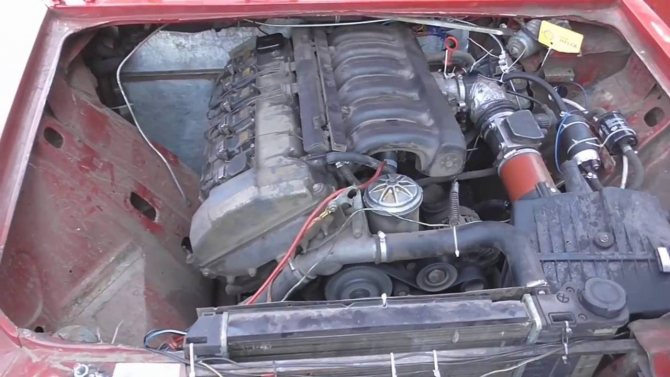

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от БМВ 326, 535 и 746-ой моделей. Однако следует учитывать, что при увеличении мощности придётся усиливать и всю конструкцию автомобиля в целом. Соответственно, потребуются вложения для усиления подвески, тормозов, разветвлений в системе охлаждения и т. п.

Установка мотора с импортных автомобилей подразумевает значительные доработки в моторном отсеке и в устройстве обслуживающих систем

Дизельный мотор на ВАЗ 2106

Дизельные силовые установки было целесообразно ставить на бензиновые отечественные машины несколько лет назад, когда стоимость солярки была ниже АИ-92. Главное достоинство дизеля — это его экономичность. На сегодняшний день стоимость дизельного топлива превышает цену на бензин, поэтому ни о какой экономичности речи быть не может.

Однако любители повышенной тяги мотора вполне могут установить различные дизельные агрегаты на ВАЗ 2106. Необходимо соблюсти три правила:

1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестёрку» двигатели с мощностью более 150 л.с. без соответствующей переделки кузова и других систем.
3. Заранее убедиться в том, что все системы автомобиля будут безопасно подключаться к новому двигателю.

Дизельный мотор придаст машине дополнительную тягу и подвижность

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В своё время роторно-поршневые моторы выпускал и АвтоВАЗ, однако из-за проблемности устройства оснащение машин такими установками было решено прекратить.

Установка роторного мотора Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: понадобится расширить моторный отсек и провести доработку ряда систем. При желании и наличии средств все эти задачи выполнимы, однако целесообразнее установить двигатель с Fiat, например, так как при небольших вложениях он придаст машине те же скоростные характеристики.

Работа роторного двигателя заметна по выхлопам: отработавшие газы быстрее выходят из полости мотора

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный с других моделей ВАЗ, так и на импортный с более мощных иномарок. В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

В каких моделях ВАЗ использовался?

Улучшенные характеристики двигателя позволили комплектовать им автомобили ВАЗ следующих моделей:

• 2103 Жигули седан;
• 21054 Жигули седан (только для ФСБ, МВД и ГИБДД);
• 2106 Лада седан;
• 21074 Лада седан;
• 2121 Нива несущий 5-и дверный универсал или 3-х дверный хэтчбэк.

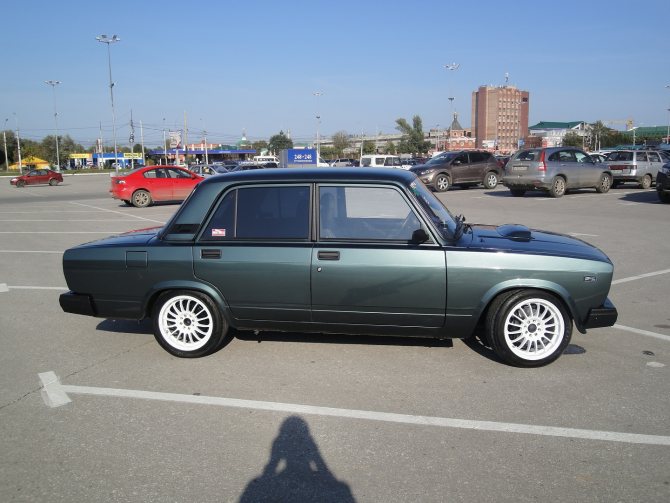

ВАЗ 21054 для спецслужб

Из-за указанных ниже сложностей изготовления некоторых деталей мотор 2106 руководство сочло экономически невыгодным, он был снят с производства.

Конструктивные решения

• капитальный ремонт требовался чаще из-за прогорания клапанов;
• нестабильные режимы работы на отечественном топливе низкого качества.

Прогорание клапанов

Двигатель комплектовался поршнями от ВАЗ 21011, перенастраивать оборудование не пришлось, себестоимость не пострадала.

Недостатки и преимущества

Двигатель 2106 имеет существенные недостатки:

• излишнее тепло отводится в лунку днища поршня и оребрение стальными регулирующими пластинами внутри бобышек;
• динамические нагрузки снижаются за счет смещения пальца от оси симметрии вправо;
• при сборке в двигатель поршни монтируются маркировкой в одну сторону, что увеличивает трудозатраты и человеческий фактор.

Поршень 2106

В ДВС использована головка блока цилиндров от модели 2103, стартер 35.3708 и генератор Г221 для двигателя с током 42А. Расход масла не превышает 700 г/1000 км пробега. В руководстве по эксплуатации указано, что рекомендовано добавлять на 200 мл меньше смазки, чем объемы системы в целом. Маркировки, какое масло лить, приведены в верхней таблице.

Тюнинг

Выполнить тюнинг двигателя 2106 возможно, потому что это классический мотор.

Благодаря такой возможности можно проточить каналы, отполировать впускные коллекторы, подобрать карбюратор, распределительный вал, разрезные шестерни, доработать впуск, расточить блоки цилиндра, выбрать оптимальные варианты поршневой системы, коленчатого вала, а также шатуна.

Лучше всего доверить такую работу, как тюнинг двигателя ваз 2106 квалифицированным специалистам, потому что это серьезная доработка двигателя.

Многие автомобилисты хотят сделать собственный автомобиль более мощным, поэтому прибегают к такой процедуре. Чтобы выполнить тюнинг двигателя ваз 2106 необходимо заменить конкретные детали заводского производства на более улучшенные. Сюда можно отнести клапан, шатун или поршни.

В процессе доработки автомобиля можно выполнить увеличение объема в двигателе ваз 2106. Во время форсировки необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты должны в обязательном порядке оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ваз 2106.

Тюнинг своими руками в гараже

Когда человек принял решение сделать тюнинг своими руками, то нужно:

1. В обязательном порядке первым делом проверить проводку, которая выполнена из силикона. Практически во всех случаях она требует срочной замены. Специалисты рекомендуют никогда не экономить на проводке и использовать только высококачественные экранированные провода.
2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
3. Чтобы увеличить мощность мотора нужно заменить заводской генератор и перебрать систему зажигания.
4. Выполнить тюнинг двигателя ваз 2106 можно в домашних условиях, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Порядок техобслуживания

Классическое устройство ДВС позволяет обойтись простыми действиями при обслуживании мотора:

По мере увеличения реального ресурса ДВС замена расходников может производиться чаще указанных сроков, или добавляются операции очистки карбюратора, мотора, жиклеров, прочего навесного оборудования.

Обслуживание мотора

Частые неисправности

Кроме того, что при обрыве цепи ГРМ поршень гнет клапана, классическая схема двигателя обладает характерными неисправностями:

В капремонт мотора входит расточка цилиндров, замена валов, поршневой и кривошипно-шатунной группы в любых сочетаниях.

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия. Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного. Сам по себе двигатель 2106 инжекторный или карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жил долго и счастливо, перед движением его необходимо прогреть. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать. Ниже посмотрим основные недостатки и проблемы этого движка, встречающиеся чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах. Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км. В этом случае замеряем компрессию, исходя из этого определяем клапана приехали или кольца или что либо еще. На двигателях 06 имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы, этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км, громкий стук при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте говорит именно об этом. Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук?Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины?Проблема в поршнях, неспеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы. Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку. Если глохнет на ходу, причина в системе питания или зажигания. Едем дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат(сэкономили и купили барахло?), радиатор(забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат почему троит двигатель ваз 2106? Назову основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы(белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2106, но если холостые держит, смотрите систему зажигания. Хочу добавить по поводу дымности, сильно дымит двигатель ваз 2106?Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт. Ок, с этим разобрались, теперь обратите внимание на подушки двигателя 2106 они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса. Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз 2106? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег. Все вышеизложенные проблемы актуальны для всего классического семейства моторов, включая нивовские 1,7л. и 1,8л.

Инжекторная модификация

Первым в линейке ДВС производителя АвтоВАЗ двигатель 2106 получил тюнинг в виде распределенного впрыска. Одновременно с этим владельцы получили головную боль:

• интенсивный нагрев, поскольку смесь бедная, охлаждающая система производителя с температурными нагрузками не справляется;
• повышенный расход горючего до 13 л/100 км зимой.

Инжекторный 2106

Положительной особенностью является низкий бюджет капремонта в пределах 10000 рублей.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Всем владельцам рано или поздно стандартных 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106 . Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень. Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л. нужно увеличивать ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1:1 повторяет доработку 2103, об установке валов об этом читаем ЗДЕСЬ.

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже?Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает?Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8
