Топливный насос в системе питания инжекторного двигателя – это электромеханическое устройство, подкачивающее топливо из бака, создающее нужный уровень давления в магистрали, обеспечивающий впрыск форсунками. При соблюдении эксплуатационных условий, БН исправно работает, в среднем 250 тыс. км. Однако, если ездить с пустым баком, пренебрегать заменой сетки насоса, использовать низкокачественное топливо, несвоевременно промывать бак, замена бензонасоса потребуется гораздо быстрее.

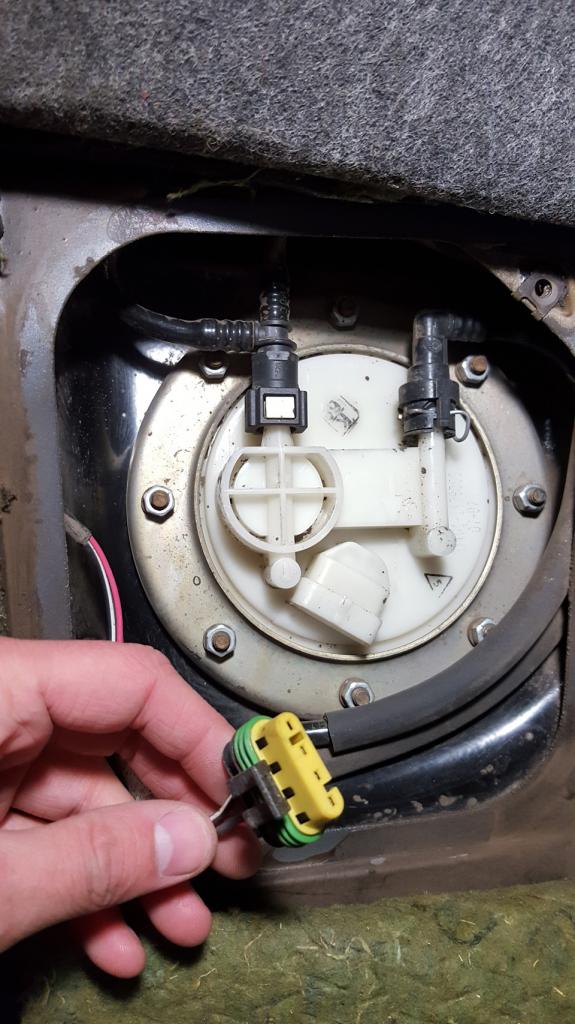

Такая сетка является причиной поломки топливного бензонасоса

Форсирование и тюнинг двигателя также влияют на ресурс использования. Форсунки более высокой производительности, установленные на авто, предполагают перепрошивку ЭБУ при сохранении штатного топливного устройства, который начинает работать на максимальном пределе, что приводит к перегреву и последующей поломке. Эти и перечисленные причины, естественный износ, со временем требуют от водителя замену топливного насоса.

Проверить исправность БН на инжекторном автомобиле можно, подключившись манометром к рампе. Шум при повороте ключа зажигания в виде гула и жужжания, показывает работу насоса – нагнетание топлива, создание давления. Если рабочие признаки отсутствуют, это может свидетельствовать о неисправности целой конструкции или ее отдельных частей.

Распространенными признакам поломки являются:

1. Прерывистое движение машины;
2. Плавающие обороты ДВС при холостом ходе;
3. Снижение динамических показателей авто;
4. Заторможенный запуск двигателя.

Чтобы начать процедуру замены, необходимо снять устройство. Находится оно в баке, напрямую погружено в бензин. В большинстве авто, БН расположен под днищем в задней части. Добраться до него возможно через салон.

Для демонтажа насоса потребуются инструменты:

• набор головок;
• рожковые ключи;
• трубчатый ключ;
• специальный ключ.

Несмотря на различия в креплениях устройства разных марок, принцип изъятия остается неизменным.

Важно! Непосредственно перед снятием, необходимо понизить давление из системы питания.

Делается это двумя способами:

• отключить разъем насоса во время работы мотора, дождаться пока он заглохнет;
• спустить определенное количество топлива, нажав на клапан рейки, находящейся под капотом.

Как только давление снизилось, можно приступать к демонтажу топливного насоса. Обязательно отключите клемму на аккумуляторе во время работы. Далее, следует придерживаться следующего алгоритма:

• снять электрический разъем (фишку);
• ослабить хомуты на топливных магистралях (обратная магистраль для возврата бензина в бак, трубка топливоподающая).

Теперь с топливного модуля нужно демонтировать сами магистрали. Перед тем как это сделать, необходимо обратить внимание на тип их крепления к выводам бензонасоса. Как правило, штатное крепления с помощью штуцера откручивается рожковым ключом.

Что такое бензонасос

Бензонасос – это один из самых главных компонентов системы питания, которая отвечает за подачу топлива по топливным каналам. Если у вас возникли проблемы в дороге и ваш двигатель не заводится, обязательно проверьте, поступает ли топливо в цилиндры.
Бензонасос устроен очень надежно, но при долговременной эксплуатации автомобиля может возникнуть необходимость в замене бензонасоса. Каждый второй автосервис может выполнить процедуру по замене или ремонту бензонасоса. Если вы уже опытный автомобилист, то вполне можете сами произвести замену бензонасоса, но для этого вам понадобятся схемы замены бензонасоса.

Почему ломается бензонасос?

• Загрязнение топливных фильтров;
• Эксплуатация автомобиля с практически пустым бензобаком.

Оба из перечисленных причин поломки бензонасоса приводят к неисправности вследствие предельной работы бензонасоса. Для того, чтобы бензонасос прослужил вам дольше следите за наличием топлива в бензобаке и соблюдайте рекомендации по эксплуатации. Ведь качество топлива оставляет желать лучшего.

Перед тем, как проворачивать ключ зажигания дальше, подождите, пока бензонасос закачает топливо в систему.

Какие бывают бензонасосы?

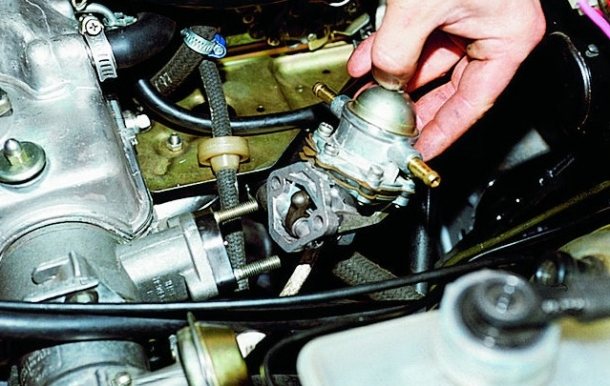

• Механические бензонасосы (устанавливаются на автомобилях с карбюраторным двигателем);
• Электрические бензонасосы (работают под давлением, как бы подталкивая топливо). Приводом электрического бензонасоса служит электродвигатель.

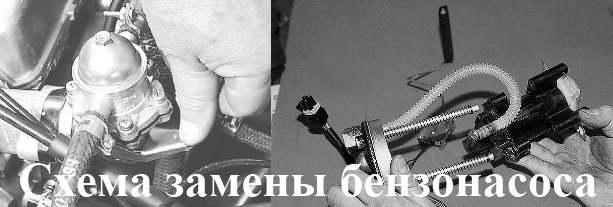

Как заменить бензонасос самому?

Что понадобиться для замены бензонасоса?

• Ключ для снятия клемм;
• Рожковый ключ на 17;
• Торцовый ключ или трещетка с головкой на 7 и 10;
• Отвертка крестовая;
• Новый бензонасос;
• Датчик уровня топлива.

Инструкция по замене бензонасоса.

1) Слейте бензин, чтобы в баке было не более 10 литров топлива.

2) Снимите заднее сиденье автомобиля (для этого потребуется освободить багажник и снять ковровое покрытие).

3) Снимите крышку модуля, где находится бензонасос.

4) Прочистите все от грязи для исключения попадания грязи в топливную систему.

5) Отсоедините провода от модуля.

6) Заведите автомобиль для сброса давления в топливопроводах.

7) Отключите аккумулятор.

Снимите трубки бензопровода и прижимное кольцо.

9) Достаньте модуль бензонасоса и слейте топливо.

10) Вставьте новый модуль бензонасосам в положенное место.

11) Наденьте прижимное кольцо и установите бензонасос в правильное положение, чтобы легко можно было закрепить трубки топливопровода.

12) Проведите все действия в обратном порядке от вставки трубок бензонасоса – подключения аккумулятора.

13) Проверьте топливную систему на течь.

Инструкция по замене бензонасоса подходит для семейства автомобилей ВАЗ.

1 – топливный бак; 2 – сетка электрического бензонасоса; 3 – электрический бензонасос; 4 – топливная магистраль; 5 – топливный фильтр; 6 – регулятор давления; 7 – топливная рампа; 8 — штуцер; 9 — форсунки; 10 – магистраль для слива топлива.

Импортный бензонасос

Если у вас импортный аппарат, то тут сложнее или придется покупать новый либо обращаться в специализированную мастерскую. Но даже не все мастерские берутся ремонтировать импортные бензонасосы, так как комплектующие для них очень тяжело найти.

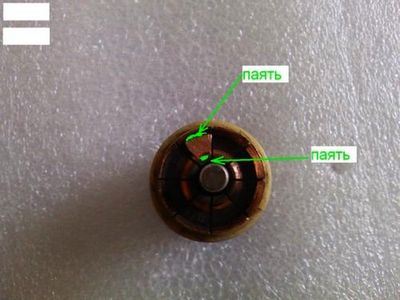

Некоторые мастерские вышли из данной ситуации благодаря самостоятельному изготовлению рабочих деталей устройств выпускаемыми разными зарубежными производителям, основными из которых на данном рынке являются BOSCH DENSO

,
WALBRO
,
PIERBURG
,
АС
,
VDO
.

Проведя спектральный анализ материала, из которого изготовлены детали бензонасосов, они научились делать аналогичные нехудшего качества агрегаты, что позволило намного дешевле проводить их ремонт.

Благодаря этому можно даже полностью восстановить вышедшее из строя устройство, которое раньше планировалось менять.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: HONDA Service Manual – полное руководство по ремонту

Но таких мастерских единицы и надо знать, где они находятся.

Топливный бак ваз 2108 — снятие, установка и ремонт

Как слить бензин из бака современного автомобиля
Как правило необходимость в проведение демонтажных работ топливного бака на автомобиле ваз 2108 возникает в случае, когда обнаружена течь топлива и как следствие необходимо либо заменить бак или сделать припой, требуется прочистить сетку бензонасоса. Топливный бак расположен в нижней части автомобиля в технологическом углубление кузова, прямо под задним сиденьем. В том случае если требуется мелочный ремонт по замене топливного датчика, проводов питания, то достаточно лишь снять сиденье и под шумоизоляцией найти люк в кузове и через него уже выполнить необходимые работы. Для всех остальных работ, когда требуется более тщательный ремонт самого бака или его полная замена, автомобиль необходимо загнать на смотровую яму или эстакаду.

Для выполнения ремонтных работ потребуется стандартный набор инструментов.

В первую очередь рассмотрим процесс частичного ремонта элементов топливного бака без его непосредственного снятия с автомобиля.

• Откройте обе задних двери и откиньте подушку заднего сиденья.
• Отогните шумоизоляцию и отверните два винта крепления крышки технического люка. Снимите крышку.

• Сняв крышку люка, так же снимите резиновую уплотнительную прокладку, которую при необходимости замените на новую, иначе в салон будет попадать пыль.
• Теперь можно отсоединить от датчика уровня топлива колодку с питающими проводами.

• Отверните гайки крепления датчика к топливному баку.
• Ослабьте хомуты крепления шлангов, снимите шланги с трубок.
• Снимите датчик.

Все остальные работы будут проводится под автомобилем, предварительно загнанным на смотровую яму, эстакаду или поднятому на подъемниках.

Ослабляем затяжку хомута крепления шланга наливной трубы и отсоединяем шланг от наливной трубы топливного бака.

Таким же образом, ослабив хомут крепления, отсоединяем шланг отвода воздуха из топливного бака.

• Ослабляем затяжку хомутов крепления шлангов к топливопроводным трубкам, снимаем шланги.
• Придерживая бензобак рукой, отворачиваем гайки хомутов крепления бака к кузову автомобиля.

Теперь можно снимать бензобак. Отводим в стороны хомуты его крепления и придерживая бак руками, аккуратно снимаем его с автомобиля.

Теперь, когда бак снят с автомобиля, слейте с него остатки бензина. Если планируется его ремонт методом пайки, то его необходимо тщательно промыть и просушить. Если вы не раз не выполняли работы связанные с пайкой топливных баков и других емкостей для горюче смазочных материалов, то лучше не рисковать и предоставить это дело профессионалу, либо купить новый бак. Произведите замену или ремонт датчика уровня топлива, так же необходимо заменить уплотнительную прокладку под датчиком. Произведите осмотр хомутов крепления бака, в случае их повреждения замените их. Последующую сборку и установку топливного бака на автомобиле ваз 2108 произведите в обратной последовательности.

Инжекторная система впрыска

Немного сложнее выглядит инжекторная система – в ней используется насос с электроприводом. Он ставится внутри топливного бака, на нем имеется сетчатый фильтр для очистки бензина.

При замене фильтра бензонасоса придется полностью вынимать весь блок вместе с датчиком уровня топлива. Работает система следующим образом:

1. При включении зажигания подается питание на электронный блок управления.
2. Происходит опрос всех датчиков, включая тот, который измеряет давление в топливной магистрали. Если давление недостаточное, то система управления подает импульс на реле включения бензонасоса. Выключается насос после того, как в магистрали будет достигнуто номинальное давление. Вы можете слышать гудение при включении зажигания.
3. Когда мотор запускается, бензонасос работает прерывисто – то включится, то отключится. Периодичность зависит от того, какой диапазон рабочего давления «вшит» в блоке управления.
4. При остановке двигателя отключается и электронасос.

В целом, как видите, ничего сложного. Давайте теперь перейдем к поломкам бензонасоса.

Качество топлива и срок службы бензонасоса

Эбу ваз 21099 инжектор

Практика использования электрических бензонасосов показала, что срок их службы прямо зависит от качества топлива, которое заливается в бак автомобиля. Если вы ездите на отечественно топливе, то не рассчитывайте, что устройство прослужит более 3 лет.

Конечно, в случае поломки последнего, самым лучшим будет провести его замену. Однако стоимость их может достигать от 50 у.е. и выше. Поэтому целесообразно будет провести частичный ремонт самому. Почему частичный, читайте дальше.

Самый простой путь ремонта, это из 2 — 3 залежавшихся в гараже агрегатов, собрать один рабочий, заменяя при этом только шиберную обойму. Но, к сожалению, не у всех есть запасные бензонасосы.

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.

Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Видео

ТФ на Приоре.

Топливный фильтр на Лада Гранте и Калине.

Где находится топливный фильтр на ВАЗ 2210, 2111 и 2112 инжектор и как его заменить своими руками.

Топливный фильтр на ВАЗ 2108,2109,2199,2113,2114 и 2115 инжектор.

Закачка топлива в завоздушенную зону.

ТФ на Audi A5 (АУДИ А6) С5.

ТФ на Subaru (Субару).

Где находится топливный фильтр на автомобилях Honda Jazz, Fit (Хонда Джаз, Фит).

Топливный фильтр Renault Scenic 2 (Рено Сценик 2).

Замена топливного фильтра Hyundai Solaris (Хендай Солярис, Хундай Солярис).

На автомобиле Opel Astra G 1.7 DTI (Опель Астра 1.7 Dti).

Замена ТФ на Opel Zafira 2.0 Dti (Опель Зафира).

В этом видео меняют топливный фильтр на Chevrolet Niva (Нива Шевроле).

Где на Daewoo Matiz (Дэу Матиз) бензиновый фильтр?

Fuel filter in Mersedes-Benz (Мерседес Бенц).

0

Автор публикации

не в сети 1 день

Работа насоса и его неисправности

Из названия можно понять, что топливный насос осуществляет подачу горючего из бака в форсунки двигателя. Соответственно, если агрегат неисправен, то нагнетания бензина не будет, а силовая установка не включится в работу. Существуют варианты для инжектора и карбюратора. Автомобиль ВАЗ 2110 оснащен инжектором, соответственно, топливный насос должен подходить под эту систему. Если же «десятка» была модернизирована при помощи установки карбюратора, то и агрегат придется брать нештатный. Расположен агрегат в топливном баке – под левой задней дверцей, электрика выходит под сидения заднего ряда.

Понять, что в насосе или его сетке присутствуют неисправности достаточно просто:

• Машина не заводится. Причин у этой неисправности масса, но перед тем как выполнять полную диагностику, необходимо проверить, не засорилась или сетка насоса.
• На первой передачи присутствуют ощутимые рывки. Здесь тоже множество вариантов, но одной из них является нерабочий топливный насос.

Признаки поломки насоса

Прежде чем осуществлять замену бензонасоса на «Ниссане» или любом другом автомобиле, нужно убедиться, что именно он неисправен. Один из главных признаков того, что забился фильтр очистки топлива – при включении зажигания насос слишком долго работает, издает сильный гул. Это говорит о том, что он не может быстро набрать давление. Как правило, такое резко не случается – не может быть, чтобы вчера все работало идеально, а сегодня плохо качает. Если так происходит, то причина, скорее всего, не в фильтре, а в самом насосе.

Если забился фильтр, то в нем будет огромное количество ржавчины, а также иных взвешенных частиц. При попадании в топливную систему они могут сильно навредить форсункам – в них очень маленькие отверстия, они способны очень быстро забиваться. И если вы начали слишком часто чистить форсунки, то задумайтесь, не слишком ли давно меняли фильтр очистки бензина (воздушный тоже проверьте, не помешает).

Второй явный признак неисправности – это полное отсутствие «признаков жизни» у бензонасоса. Если при включении зажигания не слышится гудение, то, возможно, вышло из строя реле. Но стоит также проверить предохранитель и датчик давления топлива – именно от него зависит то, как функционирует насос. Если не изменилось ничего, попробуйте напрямую подать напряжение от аккумулятора на бензонасос. Если он не заработал, то нужно его заменить или отремонтировать. Первое предпочтительнее.

За пример возьмем замену бензонасоса ВАЗ 2114

Чтобы заменить бензонасос необходимо:

• снять заднее сиденье;
• найти и открутить лючок бензобака;

• отключить разъем от бензонасоса;
• запустить автомобиль на холостом ходу (для сброса давления);
• открутить или отщелкнуть штуцера подачи и обратки;
• открутить крепление прижимной пластины корпуса бензонасоса;
• извлечь сборку (чтобы предотвратить разлив остатка бензина в салоне, необходимо воспользоваться ветошью или картонной коробкой);

Модуль бензонасоса ВАЗ 2114 разбирается следующим образом:

необходимо снять стопор с одной из направляющих;

• зажав фиксирующие пластины, разъединить модуль;
• снять заборную сетку;
• отключить разъемы и фишки с насоса и датчика уровня топлива;
• снять гофрированный топливопровод (при первой разборке сделать это будет затруднительно, так как топливоподающий патрубок посажен на «горячую», необходимо приложить некоторое усилие);
• осталось извлечь и заменить сам бензонасос;

Сборка бензонасоса ВАЗ 2114 происходит в обратной последовательности, с соблюдением следующих правил:

1. обязательно устанавливаем новую заборную сетку;
2. пластиковые детали модуля необходимо очистить от грязи и осадка;
3. на гофрированный топливопровод нужно поставить зажимной хомут.

При обжатии этого хомута, необходимо следить за усилием, так как в выходном штуцере насоса, стоит обратный клапан сброса топлива. Чрезмерное усилие обжима, может повредить клапан и нарушить работу всей топливной системы.

• установку модуля в бензобак, следует осуществлять по меткам, расположенным на корпусе;
• после установки, следует запустить двигатель и проверить соединения на отсутствие утечек, и работоспособность датчика уровня топлива;

Необходимо отметить, что замена бензонасоса ВАЗ 2114 инжектор, которого состоит из нескольких вариантов исполнения, осуществляется, по схожему принципу. Небольшое конструктивное отличие состоит только во внешнем виде модуля и приемном стакане.

Совет

• Если стоит модуль на вкручивающихся штуцерах, желательно заменить резиновые кольца, стоящие на конце подачи и обратки (кольца должны быть бензо-маслостойкими).
• При замене бензонасоса Ваз 2114, также необходимо заменять топливный фильтр.
• Перед демонтажем модуля бензонасоса, нужно открутить крышку бензобака (чтобы избежать разряжения при снятии).
• Количество бензина в баке, не должно превышать половину уровня.
• При замене бензонасоса, следует естественно соблюдать требования правил противопожарной безопасности и обязательно иметь неподалеку проверенный, порошковый огнетушитель.

Устранение неполадок после замены бензонасоса

Некоторые автомобилисты сталкиваются с тем, что после установки нового бензонасоса машина не запускается. Это явление объясняется тем, что новому прибору требуется некоторое время, чтобы прокачать давление, которое было устранено перед ремонтом.

После монтажа нужно запустить зажигание на 4−6 секунд. Затем в течение 5−10 секунд необходимо прокрутить двигатель. Если после этой процедуры нет никакого эффекта, нужно подождать около 1 минуты и повторить ее.

Демонтаж топливного насоса на автомобиле

Существует два типа электрического топливного насоса. Один тип монтируется внутри топливного бака, а другой монтируется под автомобилем прямо перед топливным баком. Если топливный насос установлен под автомобилем, он будет удерживаться парой болтов. Можно легко определить что топливный насос расположен под кузовом, или просто заглянув под автомобиль, или, если нет возможности увидеть таким образом — приподнять автомобиль домкратом.

Еще одним вариантом будет осмотр из смотровой ямы. Глядеть нужно прямо перед бензобаком, со стороны горловины для заправки. Желательно заодно произвести осмотр топливной магистрали от бака до топливного насоса. При наличии загрязнений, магистраль следует очистить. Насос, часто будет находиться в черном изолирующим кожухе. Нужно аккуратно демонтировать изоляцию, а затем демонтировать и слегка опустить сам топливный насос. Его не получиться удалить из системы, пока не будет отсоединена проводка и топливные шланги.

Здесь топливный насос установлен прямо под баком, на вашей машине может быть по другому.

Демонтаж топливного насоса: установка в топливном баке

Если на автомобиль установлен тип топливного насоса, который монтируется внутри топливного бака, необходимо производить его демонтаж находясь в салоне автомобиля. Точка доступа к топливному насосу в баке находится либо под задним сиденьем, либо, если очень повезло, он будет находиться под ковриком в багажнике.

Приподняв обивку можно будет увидеть лючок, прикрученный к кузову автомобиля на 4-8 болтов. Открутив болты и сняв люк можно увидеть топливный насос. При проведении демонтажа элемента, необходимо отключить все, прежде чем удалить его из бака. Это описано в следующих шагах.

Отсоединение топливных магистралей

Теперь, когда топливный фильтр визуально найден и предприняты первые шаги к началу демонтажа, нужно отсоединить топливопроводы. Если насос находится внутри топливного бака, на верхней части насоса должна быть одна топливная магистраль, которая должна быть отключена. К насосу подсоединяются топливные магистрали с двух направлений.

Они также называются стороной низкого давления и высокого давления насоса или магистрали слива топлива и подачи топлива.

Чтобы удалить магистрали, необходимо ослабить хомут или фитинг, которые удерживают магистраль подачи топлива, затем ослабляется фитинг и удаляется магистраль слива топлива.

Во время проведения данного вида работ необходимо иметь под рукой удобную емкость, для того, чтобы слить в нее остатки топлива, которые вытекают из элементов топливной системы, чтобы оно не залило салон автомобиля или пол и не создавало опасность пожара.

Отсоединение проводки топливного насоса

Последним шагом при снятии топливного насоса является отсоединение проводов, которые питают насос. К насосу подключены два провода, один положительный, другой — заземления. Обычно провода идут в жгутах. Жгуты скреплены между собой или пластиковыми защелками или пластиковыми хомутами. В любом из вариантов отсоединение не составит труда. Даже если выполнять работу будет непрофессионал.

Монтаж нового насоса должен осуществляться в обратной последовательности

Специалисты рекомендуют обращать внимание на уплотнительные резиновые элементы, детали крепления. В случае растрескивания материала, разрывов и деформации следует заменять их на новые

Видео-пример снятия топливного насоса, который находится в баке:

Место установки бензонасоса

В автомобилях с двигателем инжекторного типа топливный насос расположен внутри бензобака, а в случае карбюраторного двигателя — под капотом или около бензобака. На некоторых моделях установлены сразу два топливных насоса: один на бензобаке, а другой — у двигателя. Точное местонахождение насоса в вашем авто можно найти в сервисной книжке или руководстве по эксплуатации.

Таблица: расположение топливного насоса в различных автомобилях

Модель авто	Где бензонасос	Как добраться
ВАЗ 2109/2114/2115	В топливном баке	Снять задние сиденья
ВАЗ 2121 Нива	В топливном баке	Снять задние сиденья
Ford Focus	В топливном баке	Через багажник
Ford Mondeo	В топливном баке	Снять задние сиденья
Hyundai Solaris	В топливном баке	Снять задние сиденья
Hyundai Tuscon	В топливном баке	Снять задние сиденья
Hyundai Sonata	В топливном баке	Снять бензобак
Kia Rio	В топливном баке	Снять задние сиденья
Renault Megane	В топливном баке	Снять задние сиденья
Daewoo Nexia	В топливном баке	Снять задние сиденья
BMW E34	В топливном баке	Удалить коврик и запаску из багажника, найти чёрную крышку и снять её
BMW E39	В топливном баке	Снять задние сиденья
«Лада Калина»	В топливном баке	Снять задние сиденья, убрать обшивку-утеплитель
«Лада Приора»	В топливном баке	Снять задние сиденья
«Лада Гранта»	В топливном баке	Снять задние сиденья
«Лада Ларгус»	В топливном баке	Снять второй ряд сидений
Chevrolet Cruze	В топливном баке	Снять бензобак
Chevrolet Aveo	В топливном баке	Снять задние сиденья
Chevrolet Lacetti	В топливном баке	Снять задние сиденья
Volkswagen Passat	В топливном баке	Через багажник
Volkswagen Jetta	В топливном баке	Снять задние сиденья
Suzuki Liana	В топливном баке	Через багажник
Opel Astra H	В топливном баке	Снять задние сиденья
Honda Accord	В топливном баке	Через багажник
Great Wall Hover	В топливном баке	Снять бензобак
УАЗ Hunter	В топливном баке	Снять сиденья, справа
Audi A4	В топливном баке	Через багажник (со стороны заливной горловины бака)
Skoda Octavia	В топливном баке	Снять задние сиденья

Замена бензонасоса на ВАЗ 21142115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов. Как правило, все они имеются у большинства автовладельцев:

• крестовая отвёртка;
• плоская отвёртка;
• рожковый ключ на 17;
• головку на 7;
• удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

1. Открыть капот и отсоединить клемму «минус» от аккумулятора.
2. Поднять подушку заднего сидения в салоне автомобиля.
3. Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.
4. Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.
5. Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.
6. Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.
7. После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.
8. Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Какие могут случиться поломки?

На «Форде-Фокусе» замена бензонасоса осуществляется примерно по такой же схеме, как и на любом другом инжекторном автомобиле. Но что может привести к такому, прямо скажем, недешевому ремонту?

Давайте разберемся с тем, какие неисправности могут случиться с насосом:

1. Поломка реле включения или предохранителя.
2. Разрушение крыльчатки.
3. Износ щеточного узла.
4. Повреждение электропроводки.
5. Выход из строя обмотки статора или ротора.
6. Засорение фильтрующего элемента.

В целом, это все поломки, которые могут произойти с бензонасосом на любом автомобиле. Причем снимать и ремонтировать насос придется только в случаях 2, 3, 5 и 6. В остальных случаях снимать его нет необходимости.

Основные неисправности бензонасоса

Топливный насос в приоре может работать с перебоями из-за некачественного топлива. Это связано с тем, что фильтр тонкой очистки горючего здесь установлен после бензонасоса.

На входе же имеется лишь фильтрующая сетка, которая выполняет грубую очистку. Бензин же на некоторых наших заправках бывает настолько грязный, что сеточка довольно быстро забивается. Двигатель при этом плохо запускается или глохнет во время работы.

Машина в пути дёргается и медленно набирает скорость. Если фильтрующая сетка частично забита мусором, нарушается оптимальная подача бензина в двигатель в разных режимах его работы. Когда насос не в состоянии поддерживать требуемое давление в топливной системе 3.7-4.0 атмосферы, происходит неправильное смешивание воздуха и горючего. В результате автомобиль теряет скорость.

Кроме того, даже хорошо прогретый мотор после его непродолжительной остановки может потом завестись лишь после длительной работы стартера.

Нестабильная работа силового агрегата чаще всего является следствием неисправности бензонасоса. В первую очередь в нём нужно проверить уровень давления.

Если после остановки двигателя давление в насосе слишком быстро падает, то здесь, очевидно, повреждение диафрагмы, а также уплотняющей прокладки. В этом случае прокладку следует заменить, а диафрагму усилить специальной плёнкой.

Также в топливной системе могут находиться инородные тела, тогда бензонасос необходимо разобрать и тщательно промыть. Для этого используется такой инструмент:

• плоская отвёртка;
• пассатижи;
• набор рожковых ключей;
• отвёртка крестообразная;
• набор головок.

Такой ремонт можно произвести самостоятельно в собственном гараже. Перед началом его проведения следует ещё раз убедиться, что бензонасос работает не так, как нужно

Для этого необходимо завести машину и обратить внимание на холостой ход

Если он плавает, то это уже является одним из аргументов в пользу проведения ремонтных работ. Кроме того, можно выехать на трассу и примерно на 3000 оборотах резко нажать на газ. Если машина во время набора скорости начнёт дёргаться, значит, имеется второй аргумент для осуществления ремонта.

Проверить снятый бензонасос

Неисправность в насосе не всегда значит, что поломано само устройство. Причина может быть в какой-либо детали или агрегате. К примеру, часто встречается такая проблема как перегорание предохранителя. В каждой марке он имеет свое расположение, о котором говорится в инструкции. Зачастую, блок предохранителей нужно искать с левой стороны от руля или под капотом.

Для проверки состояния насоса нужна диагностика. После оценки состояния предохранителя, проверяется напряжение на устройстве. Нужно исключить поломки, связанные с АКБ. Посредством тестера (мультиметра) измеряется напряжение на клемме. Результатов нет? Значит нужно проверить контакты. Они должны находится на своих местах и быть подключенными к массе. Окисление или обрыв одного контакта может стать причиной отказа всей системы топливного модуля. Если, обрыв исключен, но показатель напряжения снижается более, чем на 1 вольт, значит контакт окислен или проблема в проводке. Если с контактами все в порядке, тогда неполадка в БН.

Работа насоса проверятся по следующей схеме:

1. Предохранитель. Если при повороте зажигания насос не жужжит, необходимо поверить пластину на предохранителе БН, она должны быть цельной;
2. Реле. Если от него не слышатся щелчки, нужно проверить катушку реле на наличие обрывов, подключив 12 В лампу к контактам;
3. Питание. Для проверки подачи к насосу, необходимо подсоединить к разъему вольтметр, рабочее напряжение должно быть от 12 до 12,5 В. Сопротивление обмотки статора измеряется на момент поступления питания;
4. Проверить БН на работоспособность можно, если напрямую подать питание от аккумуляторной батареи. Такой способ проверки покажет производительность насоса. Также на этом этапе рекомендуется проверить уровень загрязненности фильтр грубой очистки;
5. Проверка на давление может осуществляться в нескольких режимах: статическом и динамическом. Замер давления в этих состояниях покажет работоспособность форсунок, обратного клапана. Оптимальный уровень давления от 3 до 3,7 атм (зависит от марки авто). После того, как машина будет заведена, давление в рампе не должно резко снижаться.

Проверить насос можно сняв с авто и подключить к 12 в

Как почистить бензонасос ВАЗ

Как почистить бензонасос ВАЗ? Бензонасос модели ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110

На только купленной «десятке» вроде новенькой вы отъезжаете от заправки, где только что заправили почти полный бак. Но вот через триста метров мотор зачихал, завибрировал, как в лихорадке, и в конце концов всего заглох. Стартером сколько ни крути – не какого запуска! Ни загорания! Сняв шланг с бензонасоса и нажав при разных расположениях коленвала на рычаг подкачки бензонасоса, вы выяснили, что он не работает.

Включить «аварийные сигналы» и кричать помогите и останавливать проезжих автомобили? Или (если жаркое лето) приложить, как советуют люди, влажную махровое полотенце или тряпку на бензонасос и таким способом охладив его, и направляться дальше (до ближайшего светофора)? Искать ближайший авто-магазин за новым бензонасосом или на этом доехать — до гарантийного тех-центра?

Отчего же сломался насос? Чтобы найти причину поломки, давайте доведем до ума приобретенный в авто-магазине только купленный новый бензонасос. Как всем известно, он не имеет никаких либо отличий от иных бензонасосов легковых автомобилей ВАЗ, только отличается от инжекторных. Во время разборки постарайтесь запоминать как вы это делаете, Вам же его собирать, что бы потом не пришлось бежать на авто-сервис или к соседу у которого уже есть такой опыт, за помощью.

Вот так выглядит бензонасос, внешне без всяких поломок.

Берем гаечным ключ, откручиваем болт который держит крышку

…далее открываем крышку и аккуратно ложим на чистую тряпочку.

Аккуратненько снимаем следующие части бензонасосаседло клапана, мембрану и пружиной.

Наклоняем его. Потряхивая бензонасос удаляем из него весь мусор который мог туда попасть (стружка, различный заводской мусор там его много) Как говориться собрали по быстрому или товар вообще был собран какими-то умельцами в гараже (сегодня – такое встречается часто)

Неизбежно марка Tesla представляющая электрокары становится популярной не только в…

Некоторое время французские производители даже не успевали совершать доставки машин,…

Как заменить сетку в бензонасосе

Эта процедура весьма характерна практически для всех моделей автомобилей и может отличаться лишь незначительными деталями. Отличия могут касаться только особенностей конструкции авто, но по общему принципу замена сетки бензонасоса практически везде одинакова. Ведь главная цель состоит в одном – надо добиться того, чтобы ход вашего автомобиля был плавным и без рывков. Как заменить сеточку в бензонасосе вы можете посмотреть в этой статье.

Вначале надо заметить, что когда вы будете визуально осматривать сеточку бензонасоса, то возможно и не увидите сразу явных следов загрязнения. Но в любом случае эту деталь необходимо будет менять, даже если на первый взгляд она и кажется чистой и без дефектов. Тем более по стоимости эта деталь такая низкая, что серьезный урон вашему кошельку приобретение сеточки для бензонасоса не принесёт. И даже если причина, по которой ваш автомобиль вдруг потерял плавный ход, ни как не связана с этой деталью, то через некоторое время её всё равно придётся менять. Так почему это не сделать сразу? Так что не надо пренебрегать данным процессом, тем более замена сетки бензонасоса у вас много времени не займёт, ведь вы уже сняли сам насос, а значит полдела сделано. И вы вполне можете сделать это своими силами. Как показывает видео, для этого достаточно действовать чётко и аккуратно.

Ремонт бензонасоса своими руками

Если резко сократилась динамика автомобиля, начали наблюдаться «провалы», рывки при движении, а после стоянки автомобиль не заводится. Возможно, вам придется прибегнуть к ремонту бензонасоса. Механические бензонасосы встречаются всё реже, так как они недостаточно эффективны для обеспечения потребностей впрысковых и дизельных автомобилей.

Электробензонасосы могут быть погружными (располагаться в бензобаке), и подкачивающими. Их общая функция одна – обеспечить подачу топлива к системе впуска.

Бензонасосы машин старого поколения механические. Со временем их прокладки рассыхаются и подлежат замене. Для замены необходимы только отвёртка и ремкомплект. Снимаем бензонасос, промываем бензином (чтобы грязь не забилась внутрь), раскручиваем его и вынимаем все детали, запомнив очерёдность их расположения. Заменяем старые детали новыми из ремкомплекта. Собираем бензонасос на новых прокладках. Сборку проводим, затягивая болты крестообразно для равномерного усилия прижима. Бывает, что причиной является поломка клапана бензонасоса. Его можно выпрессовать и заменить. Но деталь крайне редко встречается в продаже как запчасть, а замена достаточно сложная, поэтому целесообразнее купить новый бензонасос. Также причиной плохой работы бензонасоса на высоких оборотах двигателя может послужить ослабленная пружина диафрагмы. Её нормальная длина 47мм. Если при замере длина отличается от стандартной, то пружину необходимо заменить.

Причин поломки электробензонасоса может быть несколько: это и поломка моторчика, разрыв бензиновых трубок в корпусе бензонасоса, загрязнённая сеточка (внутренний фильтр). Снимаем и разбираем бензонасос. Внутренний фильтр, гофрированные трубки и моторчик бензонасоса можно найти в автомагазинах.

Разобрав бензонасос, смотрим, в каком состоянии токопроводящие пластины ротора. Если есть опыт и паяльник, можно заменить изношенные пластины, заменив на новые, самодельные. Новые пластины шлифуем до идеального состояния.

Схема ремонта бензонасоса своими руками:

С заменой трубок всё проще: новую бензиновую трубку необходимо нагреть в кипятке до размягчения резины и надеть на место старой.

Моторчик с сеточкой меняются без проблем – на место старых деталей устанавливаем новые, всё собираем. Как правило, после таких манипуляций бензонасос работает как новый.

Выбор сетчатого фильтра бензонасоса на Ланос, Сенс и Шанс и его особенности

Перед тем, как приступать к замене сетчатого фильтра бензонасоса на Ланосе, Сенсе и Шансе, необходимо предварительно приобрести деталь. Выпускаются сеточки для бензонасоса на Ланос разными производителями. Перед тем, как определиться с производителем, необходимо выяснить, с каким диаметром фильтрующий элемент нужно покупать. Сеточки бензонасоса на Ланос выпускаются разного диаметра на 11 мм и 22 мм. Чем они отличаются, и как понять, какого диаметра фильтрующий элемент на бензонасос покупать, выясним далее.

• Сеточка нового образца на 11 мм — предназначены на автомобили Ланос и Сенс от 2003 года выпуска
• Сетка старого образца 22 мм — для автомобилей Сенс и Ланос до 2002 года выпуска

Эти параметры нужно учитывать, так как в процессе замены может выясниться, что Вы купили сеточки не того размера, и ее понадобится менять. Какого производителя изделие лучше купить? Сегодня рассматриваемые изделия выпускаются следующими фирмами:

• FSO — польский производитель, характеризующийся выпуском надежных и приемлемых по стоимости запчастей. Артикул детали бензонасоса на Ланос — 96350589
• ICRBI — китайский производитель, который выпускает запчасти по качеству не хуже, чем FSO. Каталожный номер запчасти 13042081

Цена рассматриваемой запчасти не такая высокая, чтобы на ней экономить, и жертвовать качеством работы двигателя. В итоге надо отметить, что процедура замены сеточки занимает немного времени, и самое главное — выполнить ее можно вполне самостоятельно.

Выполнение ремонтных работ

В старых моделях машин установлены карбюраторы и механическая топливная система. Такое устройство реже ломается по сравнению с автомобилями инжекторного типа. В последние монтируется электрическая система и современный бензонасос. Электронная система контролирует уровень и скорость подачи топлива. Функциями бензонасоса является транспортировка топлива от бака до места образования смеси, а также создание требуемого уровня давления.

Выполнить любой ремонт своими руками проще, если известна последовательность отдельных операций. Сначала требуется проверить устройство на отсутствие внутри топливного бака заводского мусора (мелкие металлические частицы), который может попадать в насос и выводить последний из строя.

Все ремонтные работы, касающиеся функционирования бензонасосов, можно разделить на несколько направлений:

1) при обнаружении в топливном баке посторонних частиц его необходимо промыть. При невозможности вымыть весь мусор, бак нужно заменить;

2) подтекание масла является сигналом к проверке места соединения блока цилиндров и бензонасоса. Проверяются также уплотнительные прокладки теплоизоляции;

3) для снятия насоса требуется отсоединить нагнетающий и подводящий бензопроводы, после чего открутить крепежные гайки и снять шайбы на пружинах. После этого возможен демонтаж самого бензонасоса;

4) неисправность в работе насоса может вызвать деформированная диафрагма. В этом случае ее нужно укрепить полиэтиленовой пленкой;

5) машины, имеющие большой пробег, могут иметь ослабленные от нагрузки пружины диафрагмы. Ремонт – растягивание пружины с обратной установкой на место.

Данная статья отвечает на вопрос автовладельца: возможен ли самостоятельный ремонт топливного насоса в машине инжекторного типа? Он не только может быть выполнен своими руками, но и не представляет ничего сложного, что подтверждает видео:

Снятие и разборка бензонасоса

Механизм подачи топлива в приоре находится в бензобаке, поэтому чтобы его достать нужно:

1. Cнять заднее пассажирское сидение. Защёлки, удерживающие его, находятся по бокам.
2. В днище авто находится люк, прикрученный двумя саморезами. Сняв его, получаем доступ к бензонасосу, который зафиксирован в топливном баке при помощи плоского металлического кольца.
3. Снять кольцо, которое прижимается с помощью гаек, накручиваемых на восемь резьбовых штырей, равномерно распределенные вокруг отверстия в бензобаке.
4. Снимаем два топливопроводных шланга и убираем фиксирующее кольцо.
5. Отсоединяем электрический разъём, через который подаётся питание на насос, находящийся в пластмассовом кожухе.
6. Вынимаем корпус, это нужно делать аккуратно, чтобы не повредить поплавок, благодаря которому на приборном щитке показывается уровень заполнения бака бензином.
7. Следующим шагом будет вытащить сам насос, отгибаются четыре защёлки, расположенные на корпусе, и вынимается бензонасос, внизу которого находится сеточка грубой очистки.

Как правило, вся сетка выглядит достаточно грязной, а её центральная часть буквально забита различным мусором. Чтобы снять старую сетку, её нужно просто обхватить со всех сторон пальцами и дёрнуть на себя, или ковырнуть плоской отверткой.

Со своего посадочного места она выходит относительно легко. После этого устанавливаем новую сетку. Сеточку для бензонасоса лада приора можно купить в специализированном магазине или на рынке. Стоит она около 50 рублей.

На дне пластмассового стакана, в котором находился насос, обычно также много всякого мусора. Его нужно хорошо промыть и протереть сухой ветошью.

Затем всё собирается в обратной последовательности. После замены сеточки двигатель набирает обороты плавно и работает стабильно. Во время движения по трассе машина больше не дёргается и нормально ускоряется.

Большинство агрегатов и узлов в автомобилях модельной линии «Лада Самара» можно поменять своими руками. Для этого достаточно запастись нужными инструментами и приобрести новую деталь. В данном материале подробно рассказано, как проводится замена бензонасоса ВАЗ 2110 и его фильтрующего элемента – сетки. Работа довольно простая, так как для установки нового изделия не требуется наличия смотровой ямы или подъемника. Изучив данный материал, читатель узнает, как поменять топливный насос, когда это нужно делать и как определить, что агрегат вышел из строя. Чтобы убедиться, что устройство вышло устройство из строя, необходимо измерить его давление – в статье присутствует несколько способов выполнения этого действия.

Назначение бензонасоса

Основная функция топливного насоса или бензонасоса — подача определённого количества топлива под давлением к карбюратору (моторы кар­бю­ра­тор­но­го типа) или к форсункам (моторы инжекторного типа). Дело в том, что бензобак находится в задней части машины, а силовой агрегат — в передней. Поэтому топливо может поступать к двигателю только под определённым давлением, которое и создаётся насосом.

Бензонасос начинает подачу топлива в момент запуска двигателя. Внутри насоса за счёт движений диафрагмы открывается клапан на впуск. Начинает поступать бензин, который в следующем цикле движения диафрагмы через выпускной клапан под давлением подаётся в двигатель.
