История создания

Принцип работы данной системы строится на использовании разряда конденсатора. В отличие от контактной системы, в зажигании CDI не используется принцип прерывания. Несмотря на это, контактная электроника обладает конденсатором, основная задача которого — устранение помех и увеличение интенсивности образования искр на контактах.

Отдельные элементы системы зажигания CDI предназначаются для накопления электроэнергии. Впервые такие устройства были созданы более пятидесяти лет назад. В 70-х годах двигатели роторно-поршневого типа стали комплектоваться мощными конденсаторами и устанавливаться на транспортные средства. Такой тип зажигания во многом схож с системами накопления электроэнергии, но при этом обладает и своими особенностями.

Особенности CDI двигателя

Следует разобраться в особенностях CDI двигателя, что это такое и как был создан этот мотор.

Двигатель CDI работает на дизельном топливе, а аббревиатура расшифровывается как Common rail Diesel Injection. Это значит, что в двигателе используется особая система непосредственного впрыска топлива CR или Common Rail. То есть в моторе CDI предусмотрен общий канал, по которому подается топливо. Система CR появилась благодаря попытке повышения экологичности двигателей и увеличения их КПД. Технология была предложена и разработана фирмой Bosch еще в 90-х годах, но использована концерном «Мерседес».

Достоинства системы CDI

Конденсаторное зажигание обладает и своими преимуществами, в числе которых — крутой фронт высоковольтных импульсов. Данная характеристика особенно важна в тех случаях, когда проводится установка CDI зажигания на «ИЖ» и прочие марки отечественных мотоциклов. Свечи такого транспорта зачастую заливаются большим количеством топлива из-за неправильно настроенных карбюраторов.

Для функционирования тиристорного зажигания не требуется использования дополнительных источников, генерирующих ток. Такие источники, к примеру аккумуляторная батарея, требуются только для завода мотоцикла при помощи кик-стартёра или электростартёра.

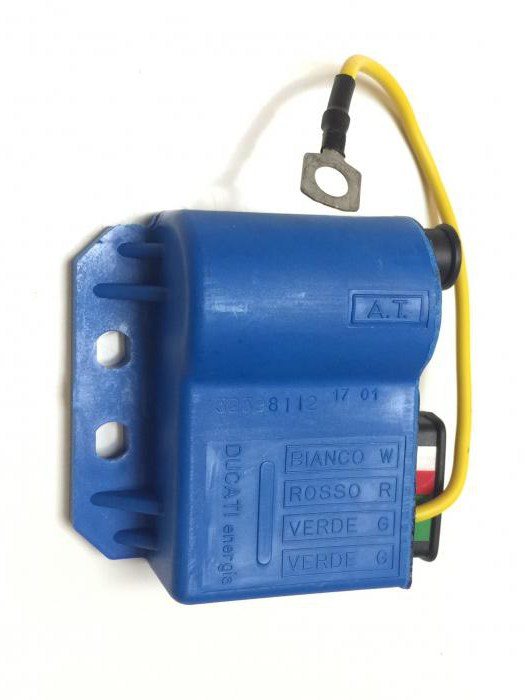

Система зажигания CDI пользуется немалой популярностью и зачастую устанавливается на скутеры, бензопилы и мотоциклы иностранных брендов. Для отечественного мотопрома её почти не использовали. Несмотря на это, можно встретить зажигание CDI на «Яве», автомобилях марок ГАЗ и ЗИЛ.

Принцип работы электронного зажигания

Диагностика системы зажигания CDI очень простая, как и принцип её работы. Состоит она из нескольких основных деталей:

• Выпрямительный диод.
• Заряжаемый конденсатор.
• Катушка зажигания.
• Коммутирующий тиристор.

Схема системы может варьироваться. Принцип работы строится на зарядке через выпрямительный диод конденсатора и его последующем разряде на повышающий трансформатор посредством тиристора. На выходе трансформатора образуется напряжение в несколько килоВольт, что приводит к тому, что между электродами свечи зажигания пробивает воздушное пространство.

Весь механизм, установленный на двигателе, заставить функционировать на практике несколько сложнее. Двухкатушечная конструкция зажигания CDI — классическая схема, которая впервые была использована на мопедах «Бабетта». Одна из катушек — низковольтная — отвечает за управление тиристором, вторая, высоковольтная, является заряжающей. При помощи одного провода обе катушки подключаются на массу. Ко входу 1 подводится выход заряжающей катушки, ко входу 2 — выход датчика тиристора. Свечи зажигания подключаются к выходу 3.

Искра современными системами подаётся при достижении порядка 80 вольт на входе 1, в то время как оптимальным напряжением считается 250 вольт.

Современный автомобиль трудно представить без зажигания. Основные преимущества, которые дает система электронного зажигания общеизвестны, они следующие: более полное сгорание топлива и связанное с этим повышение мощности и экономичности; снижение токсичности отработавших газов; облегчение холодного пуска; увеличение ресурса свечей зажигания; снижение энергопотребления; возможность микропроцессорного управления зажиганием. Но всё это в основном относится к системе CDI На данный момент, в автомобильной промышленности практически отсутствуют системы зажигания, основанные на накоплении энергии в конденсаторе: CDI (Capacitor Discharge Ignition) — она же тиристорная (конденсаторная) (кроме 2-х тактных импортных двигателей). А системы зажигания основанные на накоплении энергии в индуктивности: ICI (ignition coil inductor) пережили момент перехода с контактов на коммутаторы, где контакты прерывателя были банально заменены транзисторным ключом и датчиком Холла не претерпев принципиальных изменений (пример зажигания в ВАЗ 2101…07 и в интегральные системы зажигания ВАЗ 2108…2115 и далее). Основная причина доминирующего распространения систем зажигания ICI — это возможность интегрального исполнения, что влечёт удешевление производства, упрощение сборки и монтажа, за которое расплачивается конечный пользователь. При этой, так сказать , системы ICI все недостатки, основным из которых является относительно низкая скорость перемагничивания сердечника и как следствие резкий рост тока первичной обмотки с ростом оборотов двигателя, и потеря энергии . Что приводит к тому, что с ростом оборотов, ухудшается воспламенение смеси, как следствие сбивается фаза начального момента роста давления вспышки, ухудшается экономичность. Частичное, но далеко не лучшее решение этой проблемы, является применение сдвоенных и счетверённых катушек зажигания (т.н. ) этим самым производитель распределил нагрузку по частоте перемагничивания с одной катушки зажигания на две или четыре, тем самым, снижая частоту перемагничивания сердечника для одной катушки зажигания. Хочу заметить, что на машинах с схемой зажигания (ВАЗ 2101…2107), где искра формируется за счет прерывания тока в достаточно высокоомной катушке механическим прерывателем, что замена на электронный коммутатор от или ему подобный в автомобилях с высокоомной катушкой не дает ничего, кроме снижения токовой нагрузки на контакт. Дело в том, что RL-параметры катушки должны удовлетворять противоречивым требованиям. Во-первых, активное сопротивление R должно ограничивать ток на уровне, достаточном для накопления необходимого количества энергии при пуске, когда напряжение аккумулятора может упасть в 1,5 раза. С другой стороны, слишком большой ток приводит к преждевременному выходу из строя контактной группы, поэтому ограничен вариатором или длительностью импульса накачки в . Во-вторых, для увеличения количества запасенной энергии необходимо увеличивать индуктивность катушки. При этом с ростом оборотов сердечник не успевает перемагнититься (о чём писалось выше). Как следствие вторичное напряжение в катушке не успевает достигнуть номинального значения, и энергия искры, пропорциональная квадрату тока, резко снижается на высоких (более ~3000) оборотах двигателя. Наиболее полно преимущества электронной системы зажигания проявляются в конденсаторной системе зажигания с накоплением энергии в ёмкости, а не в сердечнике. Один из вариантов конденсаторной системы зажигания и описан в данной статье. Подобные устройства отвечают большинству требований, предъявляемых к системе зажигания. Однако их массовому распространению препятствует наличие в схеме высоковольтного импульсного трансформатора, изготовление которого представляет известную сложность (об этом ниже). В данной схеме высоковольтный конденсатор заряжается от DC/DC преобразователя, на транзисторах П210, при поступлении сигнала управления тиристор подключает заряженный конденсатор к первичной обмотке катушки зажигания, при этом DC-DC работающий в режиме блокинг-генератора останавливается. Катушка зажигания используется только как трансформатор (ударный LC контур). Обычно напряжение на первичной обмотке нормируется на уровне 450…500В. Наличие высокочастотного генератора и стабилизация напряжения делает величину запасаемой энергии практически независимой от напряжения аккумулятора и частоты вращения вала. Такая структура получается гораздо более экономичной, чем при накоплении энергии в индуктивности, так как ток через катушку зажигания течет только в момент искрообразования. Применение 2-х тактного автогенераторного преобразователя позволило поднять КПД до 0,85. Нижеприведенная схема имеет свои преимущества и недостатки. К достоинствам

надо отнести: нормирование вторичного напряжения, независимо от частоты вращения коленчатого вала в рабочем диапазоне оборотов. простота конструкции и как следствие – высокая надежность; высокий КПД. К недостаткам: сильный нагрев и, как следствие, — нежелательно размещать в месте моторного отсека. Самое, на мой взгляд, удачное место расположения – бампер автомобиля. По сравнению с системой зажигания ICI с накоплением энергии в катушке зажигания, конденсаторная (CDI) имеет следующие преимущества: высокая скорость нарастания высоковольтного напряжения; и достаточное (0,8мс) время горения дугового разряда и, как следствие, — роста давления вспышки топливной смеси в цилиндре, из-за этого повышается стойкость двигателя к детонации; энергия вторичной цепи выше, т.к. нормирована по времени горения дуги от момента зажигания (МЗ) до верхней мёртвой точки (ВМТ) и не ограничена сердечником катушки. Как следствие – лучшая воспламеняемость топлива; более полное сгорание топлива; лучшую самоочистку свечей зажигания, камер сгорания; отсутствие калильного зажигания. меньший эрозионный износ контактов свечей зажигания, распределителя. Как следствие — больший срок службы; уверенный запуск в любую погоду, даже на подсевшей АКБ. Блок начинает уверенно работать от 7 В; мягкая работа двигателя, по причине только одного фронта горения.

Следует тщательно подойти к технологии изготовления трансформатора, т.к. 99% неудачных попыток повторения похожих и этой схемы были связаны именно с неправильной намоткой трансформатора, монтажа и несоблюдением правил подключения нагрузок. Для трансформатора применяется кольцо магнитной проницаемостью ч=2000, сечением >=1,5см2 (например, неплохие результаты показал: «сердечник М2000НМ1-36 45х28х12»).
Намоточные данные:
[td]№/№ выводов

Число витков	Провод
1 — 2 — 3	2 × 4	ПЭТВ — 0,4
4 — 5 — 6	2 × 15	ПЭТВ — 0,8
7 — 8	480	ПЭТВ — 0,25

Технология сборки:

Обмотка накладывается виток к витку по свеже-пропитанной эпоксидной смолой прокладке. После окончания слоя или обмотки в одном слое — обмотка покрывается эпоксидной смолой до заполнения межвитковых пустот. Обмотка закрывается прокладкой по свежей эпоксидной смоле с выдавливанием избытка. (из-за отсутствия вакуумной пропитки) Так же следует обратить внимание на заделку выводов: на одевается фторопластовая трубка и фиксируется капроновой ниткой. На повышающей обмотке выводы гибкие, выполненные проводом: МГТФ-0,2…0,35. После пропитки и изоляции первого ряда (обмотки 1-2-3, 4-5-6) по всему кольцу наматывается повышающая обмотка (7-8) послойно, виток к витку. , оголение слоёв, «барашки» — не допускаются. От качества изготовления трансформатора практически зависти надёжность и долговечность работы блока. Расположение обмоток показано на рисунке 3.
Сборка электронного блока
Для лучшего теплоотвода блок рекомендуется собирать в дюралевом оребреном корпусе, приблизительный размер – 120 x 100 x 60 мм, толщина материала – 4…5 мм. На стенку корпуса через изоляционную теплопроводную прокладку ставятся транзисторы П210. Монтаж выполняется навесным монтажом с учетом правил монтажа высоковольтных, импульсных устройств. Плату управления допустимо выполнять на печатной либо на макетной плате. Готовое устройство налаживания не требует, необходимо лишь уточнить включение обмоток 1, 3 в базовой цепи транзисторов, и если генератор не запускается – поменять местами. Конденсатор, установленный на трамблёре при использовании CDI отключают.

Детали

Практика показала, что попытка заменить транзисторы П210 на современные кремниевые приводит к значительному усложнению электрической схемы (см. 2 нижние схемы на КТ819 и TL494), необходимостью тщательной настройки, которую после одного — двух лет эксплуатации в тяжелых режимах (нагрев, вибрация) приходится выполнять повторно. Личная практика с 1968 года показала, что применение транзисторов П210 позволяет забыть об электронном блоке на 5…10 лет, а применение высококачественных компонентов (особенно накопительного конденсатора (МБГЧ) с долго нестареющим диэлектриком) и аккуратное изготовление трансформатора – и на более долгий срок.

1969-2006 © Все права на это схемное решение принадлежат В.В.Алексееву. При перепечатке ссылка обязательна.

можно по адресу, указанному в правом нижнем углу.

Литература по теме:

1. IGBT транзисторы в системе электронного зажигания 2. Патент РФ N2056521. Способ под-жига топливной смеси в двигателе внутреннего сгорания и коммутатор для его осуществления 3. Патент РБ N1429. Способ поджига топливной смеси в двигателе внутреннего сгорания и коммутатор для его осуществления 4. Г. Карасев. Стабилизированный блок электронного зажигания. — Радио,1988, 9, с.17; 1989, №5 с 91. 5. Capacitive Discharge Ignition (CDI) 6. Теория систем зажигания. Ютт (zip, 400 кБ) 7. Системы зажигания автомобилей — общее устройство и типы. 8. Интернет магазин радиодеталей и электронных компонентов

11.11.2006 При перепечатке ссылка обязательна.

Разновидности схемы CDI

В качестве датчиков тиристорного зажигания может использоваться датчик Холла, катушка или оптрон. К примеру, в используется схема CDI с минимальным количеством элементов: открытие тиристора в ней осуществляется снимаемой с заряжающейся катушки второй полуволной напряжения, в то время как первая полуволна заряжает конденсатор через диод.

Зажигание с прерывателем, установленное на двигателе, не комплектуется катушкой, которую можно было бы использовать в качестве заряжающей. В большинстве случаев на таких моторах устанавливают повышающие трансформаторы, которые поднимают до необходимого уровня напряжение низковольтной катушки.

Авиамодельные двигатели не комплектуются магнитом-ротором, поскольку требуется максимальная экономия как габаритов, так и веса агрегата. Нередко на вал двигателя крепят небольшой магнит, рядом с которым размещают датчик Холла. Преобразователь напряжения, повышающий 3-9 В батарейки до 250 В, заряжает конденсатор.

Снятие обеих полуволн с катушки возможно только при использовании диодного моста вместо диода. Соответственно, это позволит увеличить ёмкость конденсатора, что приведёт к усилению искры.

Cdi расшифровка

Категория: Узлы и агрегаты

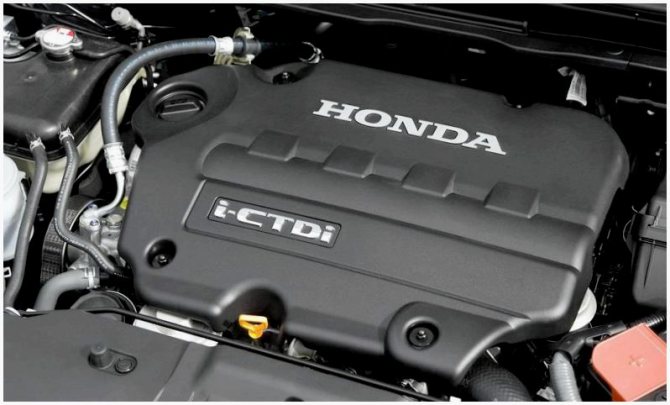

Фото. Расшифровка буквенных обозначений автомобильных двигателей

В аббревиатурах современных двигателей часто встречается большое изобилие букв, значение которых порой непонятно. В данной статье мы рассмотрим, что же они означают, а также разберёмся с расшифровкой систем регулирования высоты подъёма клапанов и регулировки фаз.

Начнём с дизельных двигателей

TDI – расшифровывается как «Turbo Diesel Injection », это обычный дизельный двигатель с «прикрученной» к нему турбиной. Кажется, так может называться любой турбодизельный двигатель, но это не так. Такую аббревиатуру имеют только двигатели выпущенные концерном «Фольксваген». Только он имеет право использовать это словосочетание.

HDi – имеет расшифровку «High- pressure Direct injection », а если говорить русским языком, то «непосредственный впрыск высокого давления». Разработка принадлежит концерну «Пежо- Ситроен». На двигателях установлена система «коммон рейл».

JTD – носит название «Jet Turbo Diesel ». Данные двигатели производится итальянским концерном «Фиат». Слово «Jet» в переводе с английского значит форсунка.

Настройка угла опережения зажигания

Настройка зажигания осуществляется с целью получения в определённый момент времени искры. В случае с неподвижными катушками статора магнит-ротор проворачивается в необходимое положение относительно цапфы коленвала. Шпоночные пазы перепиливаются в тех схемах, где ротор крепится к шпонке.

В системах с датчиками корректируется их положение.

Угол опережения зажигания приводится в справочных данных о двигателе. Самым точным способом определения УОЗ является использование Искрообразование происходит в определённом положении ротора, которое отмечается на статоре и роторе. К высоковольтному проводу катушки зажигания крепится провод с зажимом от включённого стробоскопа. После этого заводится двигатель, и метки подсвечиваются стробоскопом. Положение датчика меняется до тех пор, пока все метки не совпадут друг с другом.

Настройка УОЗ

Смысл настройки зажигания — получить искру в нужный момент. Если катушки на статоре сделаны неподвижными, то единственный путь — повернуть магнит-ротор относительно цапфы коленвала в нужное положение. Если ротор посажен на шпонку, то придется перепиливать шпоночный паз.

Если у вас используется датчик, то необходимо подобрать его оптимальное положение.

Угол опережения зажигания (УОЗ) выставляется согласно справочным данным по двигателю. Есть несколько способов, которые позволяют отпределить момент искрообразования, но я их сознательно рассматривать не буду. Пользуясь «колхозными» методами я не раз допускал ошибку. Самый правильный, точный и надежный в этом деле инструмент — автомобильный стробоскоп. Поворачиваем ротор в положение, в котором должно происходить искрообразование, ставим метки на роторе и статоре. Включаем стробоскоп, у него есть провод с зажимом, который мы вешаем на высоковольтный провод катушки зажигания. Запускаем двигатель, подсвечиваем метки стробоскопом. Меняя положение датчика добиваемся совпадения меток.

Источник

Диагностика системы зажигания

Проверка исправности системы CDI — довольно простая процедура, с которой может справиться каждый авто- или мотовладелец. Вся процедура диагностики состоит из замера напряжения подаваемого на катушку питания, проверки массы, подведённой к двигателю, катушке и коммутатору, и проверки целостности проводки, подводящей к потребителям системы ток.

Появление искры на свече двигателя напрямую зависит от того, поступает ли на катушку с коммутатора питание или нет. Ни один электрический потребитель не сможет работать без должного питания. Проверка в зависимости от полученного результата либо продолжается, либо заканчивается.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

• Если масса есть — тестер запищит
• Если масса плохая — на дисплее тестера побегут цифры
• Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

• Если масса плохая — ищете в проводке обрыв или окисление
• Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
• Если масса есть, а искры нет — продолжаем проверку

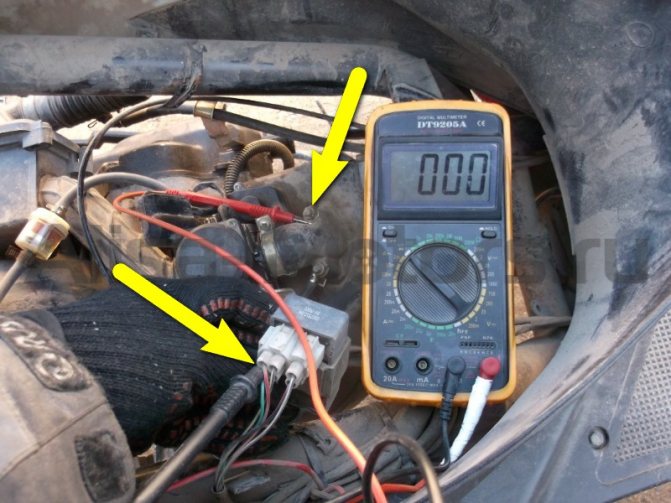

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Итоги

1. Отсутствие искры при поступающем на катушку питании требует цепи и массы.
2. Если высоковольтная цепь и масса полностью исправны, то проблемы, вероятнее всего, с самой катушкой.
3. При отсутствии напряжения на клеммах катушки проводятся его замеры на коммутаторе.
4. При наличии на клеммах коммутатора напряжения и его отсутствии на клеммах катушки причина, вероятнее всего, в том, что на катушке отсутствует масса либо провод, объединяющий катушку и коммутатор, оборван — обрыв необходимо отыскать и устранить.
5. Отсутствие напряжения на коммутаторе говорит о самого коммутатора либо индукционного датчика генератора.

Методика проверки катушки системы зажигания CDI может применяться не только для мототранспорта, но и для любых других транспортных средств. Процесс диагностики несложен и заключается в пошаговой проверке всех деталей системы зажигания с определением конкретных причин неполадок. Отыскать их довольно просто при наличии необходимых знаний о строении и принципе работы зажигания CDI.

Первый дизель Mercedes с системой впрыска типа Common Rail был представлен в конце 1997 года. Это был мотор 2.1 CDI с обозначением ОМ 611 мощностью от 82 до 204 л.с. Он дал начало новому семейству двигателей, применявшемуся, в том числе в коммерческих автомобилях и легких грузовиках (ОМ 646 и ОМ 651).

В зависимости от назначения, дизель получал различное коммерческое обозначение. Например, 180 CDI, 200 CDI, 220 CDI и 250 CDI. Существуют так же модификации BlueTEC и BlueEFFICIENCY.

Изначально этот двигатель имел рабочий объем 2151 куб. см и мощность 102 или 125 л.с. В конструкции агрегата использовалась система впрыска Bosch с электромагнитными форсунками Common Rail первого поколения, система рециркуляции отработавших газов и турбонаддув. Привод ГРМ цепного типа, что снижает затраты на техническое обслуживание.

В 1999 году появились версии мощностью 115 и 143 л.с, а три года спустя — новое поколение 2.1 CDI с обозначением ОМ 646 и отдачей 122 и 150 л.с. Позже были представлены и остальные модификации. Двигатель получил систему Common Rail нового поколения, электрический клапан EGR и генератор с жидкостным охлаждением. ОМ 646 дополнительно оснастили балансирными валами и электрическим ТНВД (вместо механического).

Последнее поколение моторов 2.1 CDI было названо ОМ 651 и дебютировало в 2008 году. Это практически другой двигатель, в котором изменен диаметр цилиндра (уменьшен до 83 мм) и ход поршня (увеличен до 99 мм). Рабочий объем новой версии агрегата сократился до 2143 см3. Степень сжатия была снижена до 16,2:1. Блок двигателя, как и прежде, изготовлен из чугуна, а головка – из легких сплавов.

Новый турбодизель очень продвинутый, а значит и более дорогой в обслуживании и ремонте. Он имеет два турбонагнетателя (в версиях более 143 л.с.), которые создают давление наддува 2 бар. Однорядная цепь ГРМ находится сзади двигателя – со стороны коробки. Балансировочный вал приводится в движение зубчатыми шестернями.

В более мощных модификациях применены пьезоэлектрические форсунки фирмы Delphi. Давление впрыска достигает 2000 бар. Для сравнения, давление впрыска ОМ 611 – 1350 бар. Система впрыска Common Rail обеспечивает мягкую работу двигателя и низкий расход топлива. Экономичность, конечно же, зависит от степени форсировки и веса автомобиля. В случае с Mercedes C-Class средний расход 143-сильной версии составляет около 7 л/100 км. Вопреки общепринятому мнению, система впрыска не является проблемной и слишком дорогой в ремонте.

Механики подчеркивают, что на вторичном рынке большинство дизельных Mercedes имеют гораздо больший пробег, чем показывают счетчики. Отсюда и неприятности, с которыми сталкиваются вторые и последующие владельцы. Турбонагнетатель и двухмассовый маховик редко подводят ранее 150 000 км.

Проблемы появились в последних двигателях ОМ 651. Они связаны с топливными форсунками Delphi (дефектные уже заменены) и утечками охлаждающей жидкости. Затраты на замену форсунок частично компенсировались изготовителем форсунок.

Общие неисправности двигателей 2.1 CDI

Чаще всего владельцы Мерседес с большим пробегом и двигателем 2.1 CDI имеют проблемы с утренним запуском и падением мощности. В обоих случаях причин несколько. Проблемы с запуском, как правило, связаны с падением давления в системе впрыска из-за неисправности насоса, форсунок или клапана высокого давления. Падение мощности может быть вызвано неисправностью системы заслонок во впускном коллекторе.

В автомобилях, оборудованных фильтром твердых частиц (первоначально вообще не использовался, в 2003 году появился в некоторых моделях, а позже стал применяться массово) и передвигающихся только по городу, возникают проблемы с саморегенерацией, а так же происходит разжижение масла топливом.

Проблемы усугубились после появления двигателя серии ОМ 651. Форсунки выходили из строя примерно к 50 000 км. Некоторые источники сообщают, что дефект затронул около 300 000 автомобилей.

Шкив генератора

Шкив генератора имеет муфту свободного хода, которая часто выходит из строя. Неисправность сопровождается шумом, а промедление с заменой может ускорить износ натяжителя ремня. Устранение проблемы не сложное и не слишком дорогое. Шкив стоит менее 60 долларов.

Электромагнитные клапана

Электромагнитные клапаны используются для управления производительностью турбокомпрессора и EGR (старые двигатели 2.1). Когда они отказывают, наблюдается падение мощности. Ремонт быстр и недорог – около 50 долларов.

Форсунки

Симптомы: проблемы с запуском двигателя, неравномерная работа, чрезмерно большой расход топлива. Форсунки можно отремонтировать. Стоимость услуги – около 70 долларов за штуку.

Более серьезные неприятности возникают, когда теряют герметичность уплотнительные шайбы под форсунками. Извлечение форсунок – сложная задача. Они могут прикипеть — понадобится фрезеровка.

Термостат

Симптомы: слишком медленный прогрев двигателя. Термостат может открыться уже при температуре 45 градусов. Внимание! Приобретая данную деталь, всегда используйте каталожный номер – термостат неоднократно модернизировался. Стоимость нового – около 60-70 долларов.

Двигатель HDI

HDI. High-pressure Direct Injection.

Аббревиатура HDI присваивается моторам, которые базируются на технологии Common Rail (разработанная компанией Bosch в 1993 году). Сам же мотор и технологию HDI разработал всемирно известный автомобильный концерн PSA Peugeot Citroen. HDI, как я уже говорил, принадлежит к линейке двигателей с прямым впрыском, характерные отличия уменьшенный расход топлива на ~15%, снижение шумности на ~10 дБ, при одновременном повышении мощности на целых ~40%. Моторы с приставкой HDI считаются более выносливыми и «живучими».

Неисправности двигателей ОМ 651

Форсунки

Вскоре после начала производства нового 2,1-литрового турбодизеля выяснилось, что пьезоэлектрические форсунки Delphi изготовлены с дефектом. Необходима замена.

Утечки охлаждающей жидкости

Бесконтрольные утечки антифриза вскоре могут привести к перегреву двигателя. Виноват в этом насос системы охлаждения. Потекшую помпу необходимо заменить.

Заслонки во впускном коллекторе

Заслонки со временем изнашиваются и разрушаются. Это приводит к заметному падению мощности, а в случае обрыва – к повреждению двигателя. Из-за отсутствия деталей приходится менять весь коллектор, что увеличивает стоимость ремонта до 600 долларов.

В Российских условиях эксплуатации («солярка» плохого качества) топливный фильтр рекомендуется менять через каждые 40 000 км (согласно предписаниям производителя – 60-80 тыс. км). Это позволит продлить срок службы системы впрыска.

Выжигание сажевого фильтра

Процесс саморегенерации не возможен при эксплуатации автомобиля преимущественно на коротких дистанциях. Необходимо периодическое создание благоприятных условий – продолжительные поездки по скоростным шоссе.

Привод ГРМ

В двигателях используется цепной привод ГРМ, не требующий технического обслуживания. Цепь, как правило, не требует замены. Тем не менее, при больших пробегах рекомендуется проверить ее состояние.

Обслуживание

Интервал	каждые 10 000 км	каждые 40 000 км	каждые 60 000 км	каждые 80 000 км
Замена масла *
Замена DPF **
Замена воздушного фильтра
Замена топливного фильтра
Замена приводного ремня
Замена антифриза ***

* Все автомобили с CDI имеют бортовой компьютер, определяющий срок замены масла;

** Производитель не требует периодической замены DPF;

*** Не реже, чем каждые 250 тысяч. км или каждые 15 лет.

Вариации схемы CDI

Начнем с датчика. В качестве датчика может использоваться катушка, датчик Холла, и даже оптрон. В схеме CDI скутеров Сузуки тиристор открывается второй полуволной напряжения, снимаемой с заряжающей катушки — первой полуволной через диод заряжается конденсатор, второй полуволной открывается тиристор. Замечательная схема с минимумом компонентов.

Если двигатель имел зажигание с прерывателем, то у него нет катушки, которую можно было бы использовать, как заряжающую. Очень часто используют повышающий трансформатор, который позволяет поднять напряжение низковольтной катушки до необходимого.

На авиамодельных двигателях экономится каждый грамм веса и каждый миллиметр габарита, поэтому у них нет магнита-ротора. Иногда прямо на вал двигателся клеится маленький магнитик, рядом с которым стоит датчик Холла. Конденсатор заряжается через преобразователь напряжения, который из 3-9В от батарейки делает 250В. Схему преобразователя напряжения в этой статье подробно рассматривать не будем, скажу только, что самое большое распространение получили схемы на основе автогенераторов, ШИМ-контроллеров и инверторного типа.

Если вместо диода D использовать диодный мост, то мы сможем снимать обе полуволны напряжения с катушки. Следовательно можно повысить емкость конденсатора С, что усилит искру.
