Распиновка коммутатора для скутера

Распиновка коммутатора скутера – это схема его подключения в электрическую цепь скутера. Существуют приборы нескольких типов: например, в китайских моделях может использоваться коммутатор типа DC или AC. Отличаются они друг от друга не только визуально, но и принципом накопления энергии для дальнейшего создания искры. DC берет энергию напрямую от аккумулятора, а AC привязан к катушке генератора.

В старых мотоциклах Минск и Восход использовались коммутаторы типа КЭТ-1А. Они относились только к зажиганию и никакого отношения к освещению не имели. Современные коммутаторы мотоциклов Минск и Восход имеют дополнительно стабилизаторы напряжения, поэтому выполняют играющую роль во всей электрической цепочки. В данной статье я расскажу о коммутаторе именно КЭТ-1А к 6-вольтовым мотоциклам. Но сам принцип работы коммутатора зажигания везде один и тот же, а значит статью стоит почитать и владельцам современных мотоциклов, если есть желание разобраться в бесконтактной системе зажигания.

В коммутаторе есть конденсатор, он заряжается от генератора. Вся схема выполнена так, что ток не идет на бобину сам по себе напрямую с генератора. Чтобы ток пошел, надо сделать конденсатор С2 своеобразным аккумулятором. Делается это при помощи специального электронного включателя. Этот включатель соединяет конденсатор С2 с массой в тот момент, когда надо сделать искру. Все это происходит электронным путем, а не механическим. И вот когда искра должна проскочить в свечке, этот электронный тумблер — тиристор, подает другой конец конденсатора на массу, получается что весь заряд в нем течет на бобину и, преобразовавшись в высокое напряжение, на свечу. Проходит искра. Вот еще один способ объяснить коммутатор электронного зажигания.

​​​​​​​

Очень надеюсь, что я доступно объяснил суть электронной системы зажигания и схему, устройство коммутатораКЭТ 1А. Повторяюсь, здесь ничего сложного нет, если соображаете хоть на уровне школы в электрике. При желании можно еще больше узнать о зажигании, ищем мои старые статьи с прошлого года. Я там в некоторых заметках очень много говорил о зажигании с контактами и с коммутатором. Почитайте, это очень ценная информация.

Среди поломок в коммутаторе бывают разные, сейчас немного перечислю. Могут гореть диоды, стабилитроны, тиристор, конденсатор С2. Это самые первые места поиска. Резисторы редко перегорают. Часто может быть отпаивания контактов. Лично у меня было три раза, когда от времени отваливались детали внутри. Чтобы усомниться действительно это дело в коммутаторе или нет, проверить просто, берем другой коммутатор и пробуем. Снять эту запчасть не сложно, поэтому и сосед и тем более друг может легко согласиться выручить. Можно еще попробовать проверить перед этим идет ли ток в сам коммутатор. Приложив рук к выходу генератора на КЭТ прощупываем ток слегка проворачивая кикстартером. Не бойтесь, сильно бить не будет, если на кикстартер не сильно стучите.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя. Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение

DC имеет другой тип питания – от аккумулятора, поэтому у него

12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

РЕМОНТ МОТОЦИКЛЕТНЫХ КОММУТАТОРОВ ЗАЖИГАНИЯ

Более двух лет прошло с тех пор, как я установил на своем мотоцикле «Иж-Юпитер 4» бесконтактное зажигание на базе восходовского генератора, коммутатора 262 3734 и самодельного диодного смесителя (рис. 1.). Убедившись в надежной работе моего творения, коллеги решились на подобное усовершенствование своей мототехники Однако появились вопросы типа «Я собрал по твоей схеме — объясни, почему у меня не работает».

Вот некоторые типичные неисправности:

— нет искры вообще;

— мотор хорошо работает на холостых, но сбоит на оборотах выше средних;

— мотор хорошо пускается, но работает в основном какой-то один цилиндр, второй подхватывает изредка, вспышки следуют неравномерно,

— искры нет только при установке в схему «Ижа» — на «Восходе» искра есть, при замене блока коммутатора-стабилизатора (БКС) аналогичным, другого типа (251 3734 на КЭТ 1-А) неисправность исчезает.

Все перечисленные неприятности указывают на дефект БКС. Рассмотрим заводскую схему блока (рис. 2.). Она скопирована с блока КЭТ 1-А выпуска 1980-х годов. В части коммутаторов стабилитрон VD2 представлен КС650 (или двумя последовательно включенными Д817Б) Последние исполнения БКС — 251 3734, 261 3734, 262 3734 схематически не различаются. Изменились лишь внешность и тип некоторых деталей.

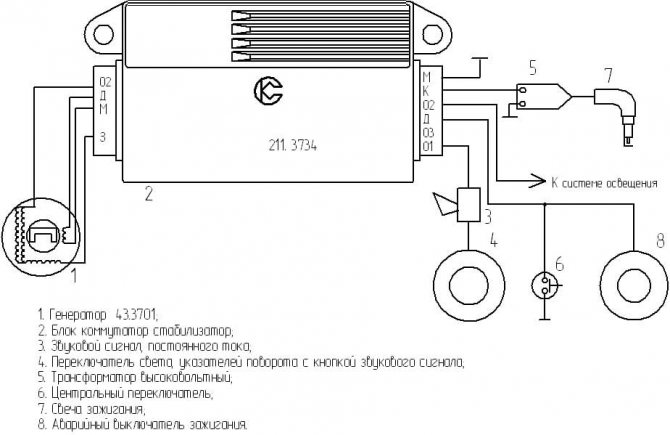

Рис. 1. Бесконтактное зажигание на базе восходовского генератора, коммутатора 262.3734 и самодельного диодного смесителя

Рис. 2. Принципиальная электрическая схема блока коммутатора-стабилизатора (БКС) заводского производства

Рис. 3. Схема проверки конденсаторов и тринисторов на наличие утечек

Рис. 4. Схема устройства для подбора тринисторов VS1

Принцип работы устройств одинаков конденсатор С2 заряжается от высоковольтной обмотки генератора по цепи VD1, С1, VD2, VD4, R2. Положительным импульсом напряжения отдатчика, через VD3 открывается тринистор VS1, который разряжает С2 на обмотку катушки зажигания ТV1, формируя искру на свече F1. Стабилитрон VD2 ограничивает напряжение на С2VS1 на уровне 130 — 160 В. Однако на работающем коммутаторе вольтметр показал 194 В — явное перенапряжение, влияние разброса параметров стабилитрона Хочется отметить интересную деталь — в качестве С2 применены два конденсатора типа МБМ. Такие конденсаторы могут долго работать в импульсном режиме. Являясь «самовосстанавливающимися», они легко переносят кратковременные перенапряжения. Места пробоя обкладок заполняет парафиновая пропитка диэлектрика. К сожалению, это не проходит бесследно — со временем фольга обкладок начинает напоминать решето, емкость прибора падает. Пробои диэлектрика приводят к увеличению проводимости и появлению утечек. Работая в коммутаторе, такой конденсатор просто не успевает накапливать заряд за время между двумя импульсами датчика. Вот почему нормально работающий на «Восходе» («Минске») блок барахлит в схеме «Ижа», где частота импульсов запуска в два раза больше.

Конденсатор с утечкой выявляется по простой схеме (рис. 3.). С соблюдением мер безопасности (схема гальванически связана с бытовой сетью) подключаем проверяемый конденсатор в цепь. Электролампа-индикатор светиться не должна — свечение указывает на наличие утечки. Время проверки 15 — 30 минут (в сомнительных случаях — до 1 часа). Несмотря на несколько варварский способ проверки, для конденсатора он практически безопасен. В процессе эксплуатации он подвергается большим нагрузкам. Таким образом мною были выявлены тринадцать конденсаторов с явной утечкой, причем четыре из них в блоках, нормально работавших на одноцилиндровых моторах, но сбоивших в схеме «Ижа». Заменить конденсаторы в КЭТ-1А несложно — блок легко разбирается. Такая же замена в исполнении 252.3734 — труднее. Для начала удаляем заполняющую корпус пористую массу, проварив коммутатор в кипящей воде 15 — 20 минут. Затем аккуратно «выщипываем» заполнитель пинцетом. Потянув за разъемы, вынимаем плату и получаем доступ к печатному монтажу. Можно, конечно, заменить неисправный прибор аналогичным, но нет гарантии, что новый вскоре тоже не выйдет из строя (причину см. выше), поэтому рекомендую менять на конденсаторы типа К73-17 1,0мкФ/ 400В (а еще лучше 4х0,47мкФ/630В). Два конденсатора нормально располагаются на плате. Герметизацию блока выполняем заливкой его строительной пеной или вырезанной по размеру пластиной резины. Предостерегу от применения различных автогерметиков — их активные компоненты со временем разрушат медные дорожки платы. В целях обеспечения максимальной надежности устройства «безальтернативным» вариантом я считаю металлобумажные конденсаторы типа МБГ, МБГП, МБГЧ (буква Г указывает на конструктивное исполнение прибора), рассчитанные на напряжение 400 — 630 В. Единственная проблема в этом случае — габариты. Возможен компромиссный вариант в схеме для «Иж-Ю» величину С2 уменьшаем до 1мкФ. Это обеспечит гарантированный его заряд за пол-оборота коленчатого вала.

Остальные элементы устройства особых нареканий обычно не вызывают. С1 (К73-15) достаточно надежен. Диоды VD1, VD4 советую заменить на КД226Г (с желтым кольцом) VD3 практически «неубиваем». Случается, что тринистор VS1 сменяет свои характеристики (двигатель начинает запускаться в обратную сторону) — это можно устранить заменой его на КУ202Н или (что еще лучше) на Т122-20-10. Крайне редко выходит из строя КУ221Г (КУ240А1). Замена тринистора сопряжена с подбором по минимальному току управления. Данная схема зажигания весьма требовательна к этому параметру. Я провожу отбор при помощи схемы, изображенной на рисунке 4 Перемещая движок R1 снизу вверх, отмечаем по миллиамперметру РА1 величину тока открывания исследуемого тринистора VS1 по началу свечения лампы EL1. Для использования отбираем экземпляры с током управления I = 1 — 8mА. К сожалению, встречаются тринисторы с увеличенным током утечки. Проверка этого параметра производится по схеме, приведенной на рисунке 3. Свечение лампы будет указывать на неисправность прибора.

Восстановленный таким образом БКС пригоден к дальнейшей эксплуатации в системе зажигания как одно-, так и двухцилиндрового мотоцикла.

Д. РАССКАЗОВ, г. Кашира

Рекомендуем почитать

• ПОЛИЭТИЛЕНОВАЯ ТРУБА +ВИДЕО. Дренажные трубы жизненно необходимы для многих отраслей промышленности и являются важным компонентом муниципальной инфраструктуры. Они используются в городах для…
• Освещение для ванной комнаты Освещение в любой комнате дома является важным критерием для обеспечения комфорта и уюта для жителей, тем более, когда речь идет о ванной. Именно в этом помещении всем нам приходится…

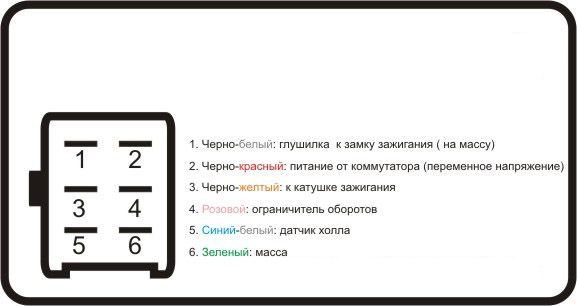

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

• Крайняя левая клемма сверху должна подключаться к датчику генератора.
• К находящейся под ней клемме подключают массу. Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
• Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
• Та, что находится под ней, также соединяется с минусовым проводом (массой).
• К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
• К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

• Двигаемся слева направо, сначала верхний ряд, затем нижний.
• Здесь провод от датчика генератора идет, как и в предыдущем варианте.
• Далее идет провод катушки зажигания.
• И в конце «глушилка» замка зажигания.

• Первые две клеммы – минусовой провод, «масса».
• К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

• Датчик Холла.
• Катушка зажигания.
• Масса.
• Блокировка замка зажигания.
• Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

• Оранжевый должен вести к катушке зажигания и генератору.
• Черный – к замку зажигания.
• Фиолетовый – датчик Холла.
• Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

— блог Л е о н ы ч а

Без претензий на истинность в последней инстанции, разбираю пару схем коммутаторов от импортных скутеров.

Начнём с питания. Узел питания системы УОЗ (управление опережением зажигания) — выпрямитель и параметрический стабилизатор, составлены из элементов D3, R1, C1, D4, Z1 и C2. Стабилизатор выдаёт два положительных напряжения: 7,5 вольт для питания формирователя пилообразного напряжения (R17,C8,Q4) и около 8,2 вольта для питания остальной схемы. Интересно, что питание на часть схемы подаётся через ключ Q5 только на короткое время, после воздействия положительного импульса.

Управляющие импульсы вырабатывает штатный индукционный датчик:

При появлении положительного входного импульса, открываются транзисторы Q2 и Q5. При этом, на оставшуюся часть схемы подаётся питание 8,2 вольта. Через диод D5 до напряжения около 7 вольт заряжается конденсатор C10, а через активный делитель Q3, R14, R13 заряжается до напряжения около 3,5 вольт конденсатор С9. После этого, напряжение на конденсаторе С9 начинает плавно повышаться за счёт перетекания заряда с конденсатора С10 через резистор R12. Цепь R12-C9 влияет на «крутизну» регулировочной характеристики.

Транзистор Q4 представляет собой входной формирователь, обрабатывающий отрицательный входной импульс. При появлении на его эмиттере отрицательного напряжения относительно базы, «сидящей» на нуле, транзистор открывается. При этом происходит разряд конденсатора С8, который заряжается от узла питания через резистор R17. Таким образом, на С8 присутствует пилообразное напряжение с частотой равной числу оборотов. Амплитуда этого напряжения определяется частотой. Чем частота меньше, тем амплитуда выше. Собственно, таким образом и происходит измерение оборотов. Изменяя параметры RC цепи R17-C8, можно сдвигать регулировочную характеристику в область более высоких или низких оборотов.

На транзисторе Q7 реализована схема сравнения. На базу его подаётся пилообразное напряжение с конденсатора С8, на эмиттер — нарастающее напряжение с конденсатора С9. В тот момент, когда напряжение на эмиттере превысит на 0,6…0,75 вольта напряжение на базе, транзистор Q7 откроется, открывая транзистор Q8, который в свою очередь, отпирает ключ Q6. Конденсатор С10 разряжается через открывшийся Q6 и делитель R8, R3 в цепи управляющего электрода тиристора Q1. Тиристор отпирается.

Очевидно, что чем выше обороты, и меньше амплитуда пилообразного напряжения на C8, тем раньше от момента начала заряда C9, возникнут условия для отпирания Q7. И соответственно, тем меньше задержка между положительным входным импульсом, и моментом искрообразования.

При указанных на схеме номиналах, устройство начинает изменять УОЗ при оборотах порядка 3000/мин, и заканчивает при 5000/мин.

Необходимо отметить, что все возможные значения углов опережения, для данной схемы лежат между положительным и отрицательным импульсами индукционного датчика. Это значит, что замыкающий сектор должен занимать ориентировочно, от 9…11 до 25…30 градусов перед ВМТ.

Седующая схема представляет собой несколько усовершенствованный вариант предыдущей. Прежде всего — она питается от бортсети +12 В, и имеет повышающий преобразователь для питания системы зажигания. Собственно преобразователь, представляет собой блокинг-генератор на одном транзисторе Q5. Положительные импульсы с повышающей обмотки трансформатора через диод D7 заряжают накопительный конденсатор С6. Когда напряжение на нём достигнет 200 вольт, генератор отключается. Устройство выключения генератора собрано на транзисторе Q6, и срабатывает также от превышения напряжения в бортсети более 18 вольт, и (через диод D8) во время искрообразования. Последнее необходимо для запирания тиристора. На транзисторе Q8 собран стабилизатор питания схемы УОЗ напряжением 4,3 вольта.

Входные цепи схемы УОЗ повторяют предыдущую схему. Генератор пилообразного напряжения собран на элементах С8, R20 и «верхней» половине микросхемы IC1. (Эта микросхема представляет собой сдвоенный аналоговый компаратор с «открытым коллектором» на выходе). Запускается генератор через резистор R6 импульсом, который формируется на коллекторе транзистора Q1 при воздействии на его эмиттер отрицательного импульса индукционного датчика.

Формирование импульса зажигания происходит следующим образом: Положительный импульс от датчика через цепь R3,C2 на короткое время открывает транзисторы Q2 и Q3. При этом, конденатор С7 заряжается до напряжения питания 4,3 вольта. На выходе активного делителя напряжения (R12,Q6,D5,D6,R27) и на подключенном к нему конденсаторе С9 появляется напряжение около 2 вольт. После этого, напряжение на этом конденсаторе начинает расти за счёт его заряда через резисторы R10, R11. На «нижней» половине микросхемы IC1 происходит сравнение этого напряжения с пилообразным напряжением. В момент, когда напряжение на С9 окажется больше пилообразного, выход компаратора переключится, и на тиристор поступит отпирающее напряжение.Тиристор Q9 откроется и будет сформирован импульс зажигания. (Как уже указывалось ранее, одновременно будет заблокирован блокинг-генератор преобразователя напряжения). Очевидно, что как и в предыдущем случае, задержка между положительным импульсом индуктивного датчика, и моментом искрообразования, определяется амплитудой пилообразного напряжения, зависящей от оборотов. Отпирающее напряжение на управляющем электроде тиристора будет поддерживаться до момента прихода отрицательного импульса с индукционного датчика. С поступлением этого импульса, происходит перезапуск пилообразного генератора, открывается транзистор Q4, через него разряжается конденсатор С7. Конденсатор С9 разрядится через цепь D10-R6-Q1, «нижний» компаратор переключится в исходное состояние, блокинг-генератор запустится, и после заряда накопительного конденсатора С6, система будет готова к обработке следующего цикла.

Требования к расположению замыкающего сектора индкуционного датчика, аналогичны предыдущей схеме. Также важна последовательность импульсов с датчика: сначала положительный, затем отрицательный.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

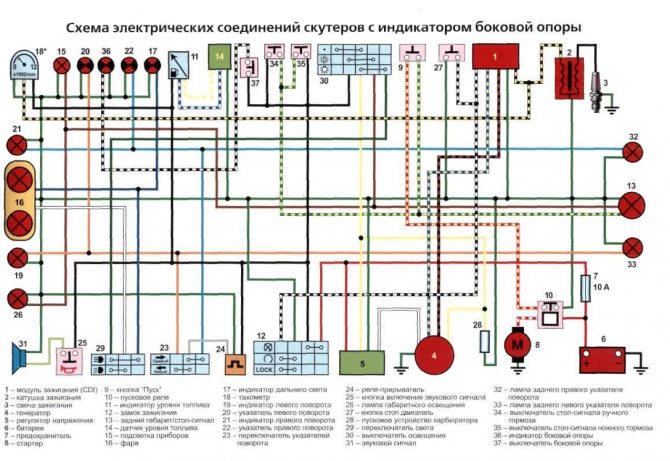

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Электрическая схема мотоцикла Восход

Центральный переключатель. 2. спидометр. 3. Лампа подсветки спидометра. 4. Фара. 5. Лампа головного света. 6. Лампа городской езды. 7. Звуковой сигнал. 8. Лампа указателей поворотов. 9. Указатели поворотов. 10. Переключатель указателей поворотов. 11. Электронный коммутатор. (Д — клемма датчика, К — клемма катушки зажигания, Г — клемма генератора.) 12. Дроссель. 13. Реле-прерыватель. 14. Генератор. 15. Лампа освещения номерного знака. 16. Лампа сигнала торможения. 17. Задний фонарь. 18. Соединительная колодка проводов. 19. Выключатель сигнала торможения. 20. Экранированный колпачок свечи. 21. Свеча зажигания. 22. Провод высокого напряжения. 23. Катушка зажигания. 24. Переключатель света.

Расцветка проводов: сн. — синий, ср. — серый, г. — голубой, ж. — желтый, з. — зеленый, к. — красный, кор. — коричневый, ор. — оранжевый, ф. — фиолетовый, ч. — черный.

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

Cхема подключения (распиновка) коммутатора скутера

В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.

Большая просьба к читателям хорошо разбирающихся в электронике, высказать в комментариях свою оценку по качеству, устройству и возможности тюнинга представленных в этой статье коммутаторов.

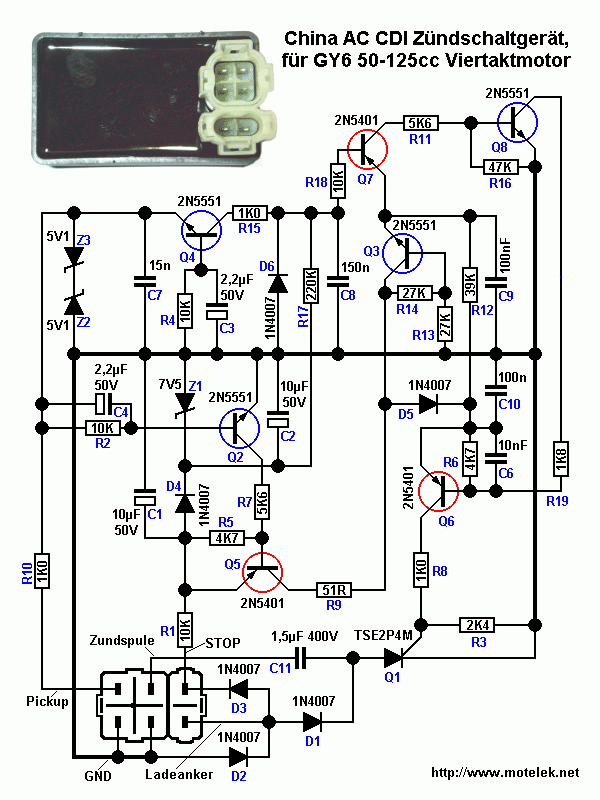

Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.

Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.

Данный коммутатор после вскрытия.

Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.

«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.

Датчик — провод идущий с магнитоиндукционного датчика генератора.

160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.

12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

Как подключить коммутатор на скутере

09 май 2012, 22:21

тиристор — любой на 600вольт, можно больше)): 1-т1 2-т2 3-G резисторы: р1- 200-220оМ(можно поиграться с ограничителем, этот отвечает за максимальные обороты) р2- 5кОм р3- 2.5кОм конденсаторы: с1 -50v 10mф(полюсной) с2 — 22нф с3 — 1мф 400-600 вольт диоды любые кремниевые: 1N4001(к примеру)

стоимость изготовления не превышает 100 рублей. лично собрал 5 таких девайсов, сразу работает не нуждается в настройке.

P.S. если кому-то надо разобрать залитый блок — обращайтесь, разберу и нарисую схему

09 май 2012, 23:06

вот схема которая у тебя.

а вот такие схемы(в разных вариациях) стоят на мопедах подороже.

в них заложена система опережения зажигания(если интересно расскажу подробней)если вместо него поставить твою схему ехать толком не будет.

а бывают блоки DC-CDI питание на 12вольт в тех-же корпусах и теми-же разъёмами.

Re: Схема китайского коммутатора

09 май 2012, 23:57

Re: Схема китайского коммутатора

10 май 2012, 00:05

Re: Схема китайского коммутатора

10 май 2012, 00:37

Re: Схема китайского коммутатора

10 май 2012, 00:54

только не надо его копировать,он копейки стоит. если хочешь поконструировать,возьми за основу автошное зажигание. журнал радио 12.2002г.стр 33

Re: Схема китайского коммутатора

10 май 2012, 17:03

Re: Схема китайского коммутатора

10 май 2012, 17:33

Re: Схема китайского коммутатора

10 май 2012, 17:59

Re: Схема китайского коммутатора

10 май 2012, 20:39

Re: Схема китайского коммутатора

10 май 2012, 22:09

Re: Схема китайского коммутатора

10 май 2012, 22:12

Каждому — свое. &-92&-63о-о3-47 Спасает не любовь, а секс и рок-н-ролл! (с) ГЗ

ремонт иномарочной мототехники, сварочные, токарные, питейные работы.

Re: Схема китайского коммутатора

10 май 2012, 22:31

Re: Схема китайского коммутатора

10 май 2012, 23:31

Re: Схема китайского коммутатора

11 май 2012, 07:25

Re: Схема китайского коммутатора

11 май 2012, 09:09

Re: Схема китайского коммутатора

11 май 2012, 10:31

А я в чиподипо программатор взял. На днях получил уже, вчера проверил. AVR-ISP500. А то старенький через LPT не хавает уже ATmega & ATtiny. Да и к нет-ноут-буку фиг подключишь. Сейчас одну штучку для NS-ки доделаю, и тогда хочу збацать CDI на нее с DC преобразователем и изменяемым УОЗ. Естесственно на микроконтроллере. Да и для CB1 есть моск с установленным уже Atmel, поэкспериментировать хочу.

А простейший коммут на скут приходилось даже чуть ли не в полевых условиях на скрутках собирать. И никуда не делся, работал. Не идеально, правда заводился, тиристор наш 2У202Н был, он по управлению тупой, как три за. пы в кучу!

Re: Схема китайского коммутатора

11 май 2012, 10:54

Re: Схема китайского коммутатора

12 июн 2021, 22:02

работает примитивно:для запуска и холостых используется транзистор,открывается он отрицательным импульсом датчика. при достижении рабочих оборотов (

2200 настраивается переменным резистором),напряжение датчика начинает открывать тиристор положительным импульсом. отличие от сложных схем — переключение ступенькой.

Re: Схема китайского коммутатора

13 июн 2021, 16:46
