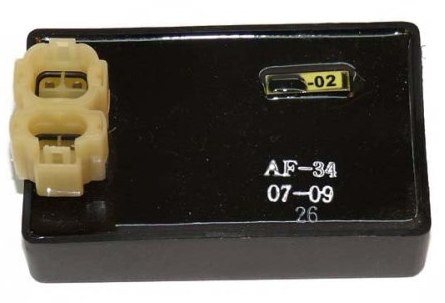

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

• Плюс (12В)
• Минус
• Датчик Холла
• Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Чем отличается DC и AC коммутатор скутера

Как читать схему Yamasaki , Альфа , Дельта

ПРОВОДКА АЛЬФА ! АЛЬФА 110 ! ПРОВОДКА МОПЕДА ! ЧАСТЬ 2

Замок зажигания и его особенности

Принцип работы подачи искры на топливо у мопеда примерно такой же, как у автомобиля. Задача этой системы – поджечь смесь, которая подается карбюратором в двигатель. Непосредственно сам поджиг производит свеча, но до этого в процессе участвуют и другие части.

Очень важно, чтобы подача искры осуществлялось в строго нужный момент, когда поршень еще не достиг верхней мертвой точки.

Для активации системы используется так называемый замок, от которого сигнал подается уже к другим деталям. Для его использования на большинстве транспортных средств требуется ключ. В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор.

Устройство с высоковольтным проводом

Видео ниже демонстрирует ремонт замка (автор ролика — RECOVER PSR).

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Рекомендуем прочитать:

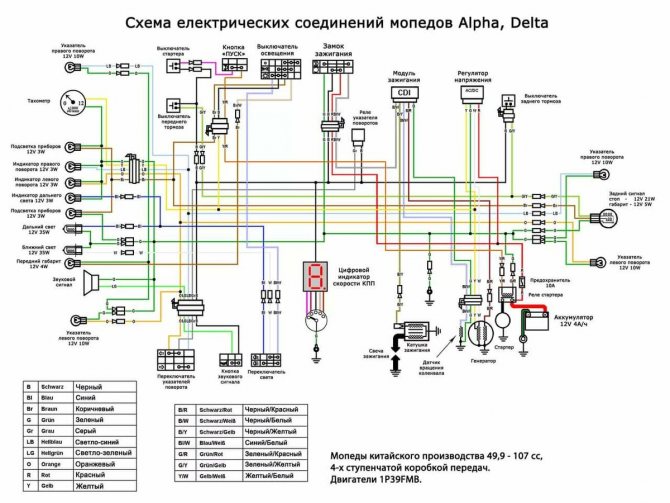

Еще одна схема электрических соединений из каталога запасных частей для Дельта Особенности электрооборудования Проводка на Дельту и все электрооборудование достаточно традиционно. Однако именно это поможет закалить хозяина мотоцикла в вечных поломках и сделать его настоящим асом в электричестве своего мотоцикла.

К модулю CDI подключается 5 проводников. Также разными могут быть генераторы: 2-катушечные тахометр с двумя проводами 6-катушечные тахометр с тремя проводами Вследствие этого будут отличаться реле регуляторы.

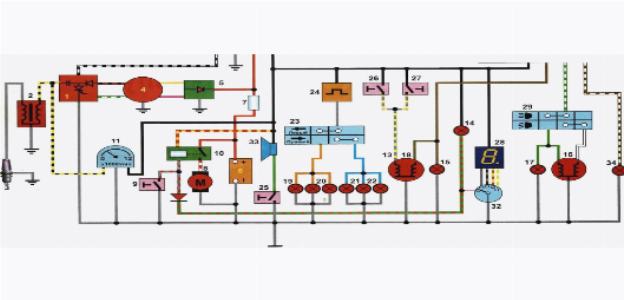

Рекомендуем прочитать:. Схема проводки на мопеде Альфа с электронным тахометром Столь же простое управление мопедом также способствует его популярности.

Проводка на мопеде Альфа с электронным коммутатором в системе зажигания Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации.

Также нельзя производить замену ламп на более мощные.

На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Есть такие модели, где мотоцикл полностью переведен на постоянный ток, но это старые модели и встречаются они довольно редко. ПРОВОДКА АЛЬФА ! АЛЬФА 110 ! ПРОВОДКА МОПЕДА

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

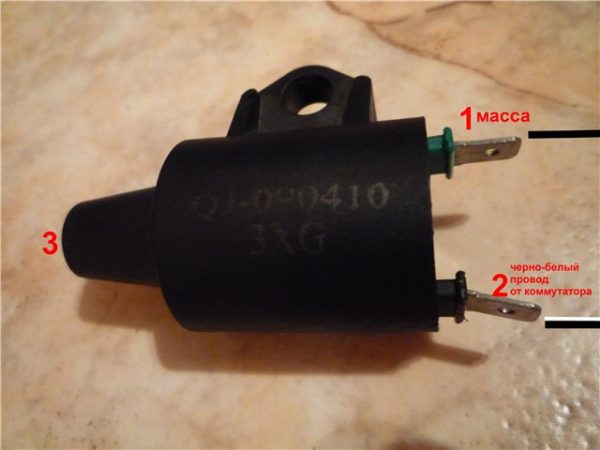

Устройство и принцип работы катушки зажигания

Катушка зажигания имеет простой принцип работы, основанный на электромагнитной индукции. Деталь имеет первичную и вторичную обмотку, а также металлический сердечник, на которой они и намотаны. Первичная состоит из нескольких сотен витков, а вторичная – уже из тысяч.

Местоположение в транспортном средстве

Проходя через первичную обмотку, ток образует магнитное поле. Ток поступает не постоянно и поле исчезает, но во вторичной обмотке конденсируется напряжение. Именно оно в указанный коммутатором момент будет подано на свечу для возгорания топлива.

Катушка зажигания имеет провод достаточно высокого сечения, чтобы он мог выдержать поступающее на свечи напряжение. Ее установка и замена в случае необходимости достаточно простая, но вначале нужно проверить работоспособность детали.

Фотогалерея «Основные части системы и процесс выставления времени»

1. Стандартное устройство

2. Стандартный замок

3. В процессе выставления момента подачи искры

Распиновка коммутатора для скутера

Распиновка коммутатора скутера – это схема его подключения в электрическую цепь скутера. Существуют приборы нескольких типов: например, в китайских моделях может использоваться коммутатор типа DC или AC. Отличаются они друг от друга не только визуально, но и принципом накопления энергии для дальнейшего создания искры. DC берет энергию напрямую от аккумулятора, а AC привязан к катушке генератора.

Спортивный коммутатор

Даже столь модернизированный мопед, как Альфа спорт нуждается в профессиональном и качественном тюнинге. Это необходимо для повышения скорости и динамики, а также для улучшения эксплуатационных качеств китайской модели.

Существенное влияние на динамику и скорость оказывает не только цилиндропоршневая группа, но и коммутатор.

Спортивный коммутатор напрямую влияет на скорость мопеда

Заводской коммутатор предполагает 2-5 тысяч оборотов двигателя в минуту. Благодаря этому обеспечивается экономичность и максимально эффективный крутящий момент.

Сложность заключается в том, что на средних и холостых оборотах работа двигателя, часто перегревающегося и периодически «стреляющего» в карбюратор, не будет устойчивой. Для того, чтобы обезопасить модель от рисков, ей необходим спортивный коммутатор. К сожалению, сегодня на рынке такой коммутатор встречается крайне редко.

В вашем браузере отключен JavaScript

Для чего нужен коммутатор и как он работает?

Коммутатор скутера служит для передачи заряда генератора на высоковольтную катушку системы зажигания. Кроме того он накапливает электроэнергию, повышая ее до 400 В и в нужные моменты порциями подает ее на катушку зажигания.

Коммутатор представляет собой прямоугольную коробочку (иногда с ребристой поверхностью) и четырьмя (иногда шестью) контактами пластинами, которые соединяют коммутатор с узлами электрической системы, системы зажигания и системы запуска двигателя скутера.

Схемы соединений и контактов коммутаторов разных моделей отличаются между собой, однако есть и общие детали для всех видов этих агрегатов, а именно:

• конденсатор (накапливает энергию);
• тиристор (обеспечивает передачу определенной порции электричества на высоковольтную катушку);
• прямоугольный корпус (в него помещены все детали схемы);
• индукционный датчик (определяет время подачи импульса на катушку зажигания и отсутствует в некоторых моделях);
• выводы и клеммы (для подсоединения к другим системам);
• проводка (для соединения деталей внутри корпуса, а так же подсоединения клемм к выводам коммутатора).

Принцип работы этого узла заключается в следующем:

• от генератора, через катушку, напряжение попадает в коммутатор;
• конденсатор накапливает его до показателей от 100 В до 400 В;
• тиристор в определенный момент замыкает цепь на катушку зажигания и передает напряжение в течение некоторого времени;
• после передачи заряда тиристор размыкает цепь.

Высоковольтная катушка увеличивает мощность импульса до 6 тыс. — 20 тыс. вольт и через силовой кабель подает его на свечу.

Виды коммутаторов и правила их эксплуатации

Для каждой модели скутера коммутатор выполнен по индивидуальной схеме, которая может и существенно отличаться по конструкции от других, а может разниться только незначительными деталями. То есть некоторые коммутаторы могут служить как аналоговые для моделей, имеющих похожие схемы (устройство) систем зажигания. Основные отличия моделей коммутаторов заключаются в:

• наличии или отсутствии (в редких случаях встречается) индукционного датчика;
• совмещении или раздельном моделировании катушки и коммутатора;
• способа питания (напрямую от генератора или через аккумуляторную батарею).

Для нормальной работы коммутатора, а следовательно и всей системы зажигания очень важно следить за состоянием проводки и целостностью контактов. Любое нарушение в проводке цепочки «замок зажигания (или кик — стартер) — генератор — свеча» может привести к отсутствию искры. Поэтому так важно хоть изредка обращать внимание на проводку во время осмотров. Провода должны быть правильно проложены, не повреждены, зафиксированы (не должны болтаться), контакты надежно соединенные, и заизолированы (при необходимости).

Особое внимание следует уделять всей электрической системе скутера, в особенности ее перегрузкам. Поэтому следует задуматься при подключении дополнительной (тюнинговой) фары, мощной акустической системы или «крутого» видео регистратора. Дело в том, что у большинства скутеров зажигание находится в общей системе электропитания и при ее перегрузке или замыкании, коммутатор не выдерживает перепада напряжения и сгорает.

Рекомендуется менять коммутатор примерно через каждые 5000 километров или раз в год, хотя очень многое зависит от интенсивности эксплуатации и надежности самого коммутатора скутера. Желательно возить с собой исправный новый коммутатор. Это поможет избежать неприятностей в случае отказа данной детали скутера вдали от жилья и ремонтных сервисов.

Как проверить исправность коммутатора и заменить его новым?

Если скутер глохнет без причины, а по прошествии некоторого времени опять заводится — следует проверить исправность системы зажигания и в частности коммутатора.

Чтобы проверить его работоспособность следует произвести разборку передка скутера.

Для этого необходимо:

• зафиксировать скутер на центральной подножке;
• открутить болты обвеса скутера (у большинства моделей переднего «клюва») и снять его;
• вынуть коммутатор движением вверх из фиксирующих пластин;
• отсоединить все провода или клеммы контакта коммутатора;
• снять защитную резину.

Самым распространенным способом проверить исправность этого узла — поставить коммутатор на исправный скутер и завести его. Если деталь исправна — рабочий скутер заведется без проблем и его работа будет стабильна. Если же коммутатор вышел из строя — скутер просто не заведется. Это значит, что данная деталь подлежит замене новой. Купить оригинальные коммутаторы к скутерам различных моделей можно на сайте по привлекательной цене. Если необходимой модели коммутатора нет в наличии — можно подобрать подходящий аналог, ничем не уступающий оригиналу. Легких всем ремонтов и приятного времяпровождения!
