Механическое или электронное

Изначально на этих мотоциклах стояло механическое зажигание. В отличие от БСЗ, такой вариант имеет невысокую надежность. Причина в механических элементах конструкции, они при определенном пробеге изнашиваются,что приводит к регулярным отказам. И приходится намного часто производить регулировку зажигания на мотоцикле Урал

Система электронного зажигания на мотоцикл не имеет таких проблем. Тут практически нет взаимодействующих элементов. Поэтому, срок службы значительно выше. Также благодаря более совершенному искрообразованию, проблем в работе двигателя становится меньше. Владелец также избавляется от необходимости регулярно чистить контакты. Все это приводит к массовому распространению БСЗ на этой модели.

Оставить механику или установить электронику

Возможно не все старые модели мотоциклов на ходу. Стоит и ржавеет в сарае у дедушки мотоцикл Урал, потому что не заводится.

Колеса крутятся, двигатель не заклинен. Может искра в землю, как говорят, уходит. Короче – надо смотреть систему искрообразования. Но и работающий мотоцикл, с контактной системой зажигания, доставляет неожиданные и малоприятные проблемы своему хозяину:

• не заводится, когда это очень нужно;
• с новыми маслосъемными кольцами в двигателе, свечи зажигания покрываются нагаром;
• нет необходимой мощности двигателя при езде с максимальной нагрузкой;
• скорость не набирается максимальная;
• немного разрядился аккумулятор, не заводится двигатель.

Тюнинг мотоцикла Урал своими руками – эта статья поможет определиться, в каком направлении производить модернизацию своего Урала.

Массу проблем создает контактная система зажигания, особенно тогда, когда движущиеся детали в ней уже поизносились, появились люфты, изменилась геометрия элементов.

Решается все просто — выкидывается все кулачковое зажигание, устанавливается современная электронная система искрообразования бесконтактного типа. Больше не придется заниматься неблагодарной работой по чистке контактов и бесконечной регулировкой зазоров в прерывателе. Всё это возможно благодаря простой, но при этом довольно надёжной конструкции мотоцикла. Так, например, довольно легко установить тепловой зазор и обеспечить регулировку клапанов на Урале своими руками, пользуясь только своими инструментами из гаража. Таким образом вы получите ценный опыт и сэкономите деньги на посещении мастерской.

Особенности электронной системы

Если вы предпочитаете обслуживать мотоцикл своими руками, то такое зажигание на Урал будет для вас идеальным вариантом. Оно значительно проще обслуживается. Тут не требуется производить регулировку зазоров на контактах, что значительно сокращает время сервисных работ. Также угол опережения зажигания тут не изменяется в процессе эксплуатации.

Также огромным плюсом такого варианта зажигания на мотоцикл Урал, считается более длительная работа свечей. Благодаря более эффективному искра-образованию нагрузка на них значительно меньше.

Сразу после установки нового узла вы заметите увеличение эффективности работы двигателя. Снижается расход топлива, на дороге он становится более приемистым. Также важным моментом считается отсутствие проблем при низких температурах, а также сырой погоде.

Подобная разновидность узла мотоцикла состоит из следующих элементов:

• Датчики Холла;
• Модулятор магнитного поля в электрический разряд;
• Катушка зажигания;
• Коммутатор для распределения искровых зарядов;
• Провода высоковольтные, клеммы, крепежи.

Собственно, из этих элементов и состоит любое БСЗ, также на эту тему можете ознакомиться со статьей иж планета 5 регулировка зажигания там также имеется информация на эту тему.

Что обеспечивает бесконтактная система зажигания на мотоцикле Урал и Днепр

1. Отсутствие головной боли владельцу мотоцикла при его эксплуатации;
2. Завод двигателя в сырую и холодную погоду;
3. Безотказную работу системы зажигания;
4. Увеличение ходовых характеристик мотоцикла в целом;
5. Увеличение ресурса свеч;
6. Запуск двигателя при снижении напряжения аккумулятора до 6 вольт;
7. Постоянный, не меняющийся со временем, угол опережения зажигания;
8. Невозможность перегрева катушки зажигания.
9. Мощное, необходимого цвета, искрообразование.

Системы бесконтактного зажигания

Еще не так давно можно было встретить, только самодельное устройство. Причина в отсутствии должного предложения в магазинах. Умельцы в гаражах переделывали бесконтактный узел от других моделей мотоциклов, собирали его из отдельных деталей. Это достаточно сложное занятие, требующее навыков. Сейчас приобрести готовый комплект можно без проблем.

У использования готовых изделий имеется масса плюсов. Как минимум, они прошли тестирование на Урале, что гарантирует надежную работу. Также поставить готовый узел значительно проще, чем мастерить его самостоятельно. На рынке можно встретить следующие наборы:

• «СовеК». Под этой маркой можно найти обычное бесконтактное зажигание, а также более совершенное микропроцессорное. Сборка может поставляться с бобиной или без нее. Легко монтируется и практически не реагирует на перепады напряжения;
• «Саруман». Достаточно интересная и надежная сборка. Тут предлагаются два варианта датчиков, может стоять привычный датчик Холла, или же современный оптический. Имеется защита от скачков напряжения, особенно от высокого тока. Для упрощения выставления зажигания имеется световая индикация.

Использование готовых комплектов на данный момент является оптимальным вариантом.

Самодельная система электронного зажигания

Зажигание на «Урал», электронное или бесконтактное, может быть собрано своими руками. Подобные системы собираются умельцами из подручных средств. Основные компоненты, необходимые для работы, приобретаются на ближайшем авторынке — коммутатор, к примеру, от ВАЗ 2108, датчик Холла и катушку зажигания. Последнюю часто берут от «Оки». Дополнительно собирается модулятор прерывания. Надёжность этих систем оставляет желать лучшего, так как в них не всегда верно отрегулирован угол опережения зажигания.

Качество изготовления модулятора прерываний очень важно для подобных систем, но поскольку многим умельцам недоступны высокоточные инструменты, это негативно сказывается на результате. Поскольку для многих владельцев «Уралов» их мотоцикл — не столько транспортное средство, сколько объект для технических экспериментов, иногда на свет появляются весьма достойные образцы.

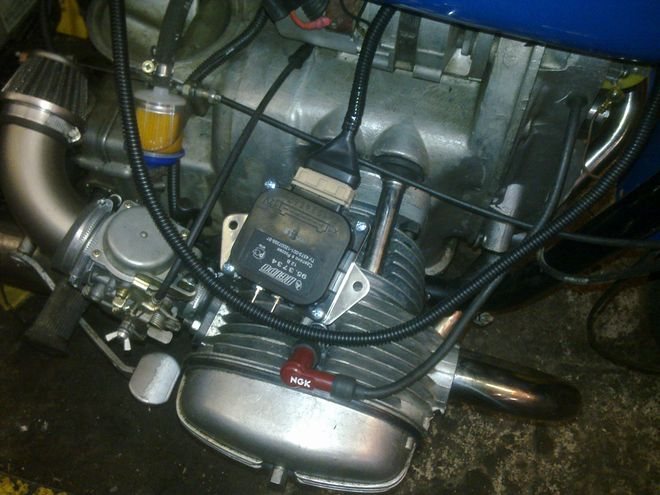

Следует отметить, что способов того, как установить электронное зажигание на «Урал», довольно много. Все зависит от модели. Начинать нужно с демонтажа старого прерывателя и коммутатора, расположенного под седлом. Иногда требуется заменить катушку зажигания. Далее на распредвал монтируется модулятор, на крышку крепится датчик и устанавливается новый коммутатор. Остаётся лишь отрегулировать момент зажигания.

Подбор свечей

У бесконтактной системы имеются определенные требования к свечам. Если они будут неисправны, или не подходить под конкретный мотор, то никакого положительного эффекта от применения этой системы вы не получите.

Обязательно проверьте состояние свечей. Они не должны иметь нагара. Оптимально, если электрод будет иметь песочный цвет. В случае необходимости замените свечки, при подборе обращайте внимание на калильное число. Когда свечи приведены в порядок, то может быть произведена установка электронного зажигания.

Зажигание на «Урал»: электронное или механическое, различия, особенности установки

Одной из главных болевых точек тяжелых мотоциклов «Урал» является система зажигания. Хотя в настоящее время мотоциклы, производимые ИМЗ, комплектуются электронным зажиганием Ducati Energia итальянского производства, только около трёх процентов производимых сегодня байков продаётся на территории Российской Федерации. Большая часть владельцев колесят просторы страны, используя устаревшее механическое зажигание на «Урал». Электронное же имеет целый ряд преимуществ.

Установка

Теперь можно установить новую систему зажигания мотоцикла Урал. Перед началом работы демонтируйте старую БСЗ. Установка производится в следующем порядке:

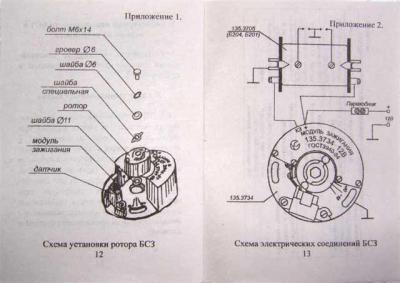

• Устанавливаем новую катушку, тут вам понадобится схема подключения, иначе дальше возникнут проблемы;
• Ставим модуль зажигания, его стоит закрепить, чтобы он был направлен в сторону катушки.
• Устанавливается ротор двигателя в положении, при котором производится регулировка зажигания.

Теперь у вас установлена бесконтактная система зажигания, вам остается только настроить, для достижения оптимальной работы. Обратите внимание, что настройка тут требуется только один раз. По сути, вы уже знаете, как поставить БСЗ.

Установка БСЗ от ВАЗ 2108

Что дало: Точность в появлении искры в левправ. цилиндрах, работает двигатель мягко, не стучит шестернями ГРМ. Заводится с пол тыка (если не заводится тут ничего не поможет). Если проблемы не в зажигании — заведется без базара. ОЧЕНЬ стабильно работает даже на оборотах, при которых контактное заж-е начинает давать перебои, из-за этого повысились макс. обороты, а от сюда и мощность. Искра лупит страшно руками пробовать, без проблем ездит на свечах с отломанными боковыми электродами(по стандарту 1мм). Движок стал не переборчив к свечам — спокойно работает на всех, валявшихся в гараже, когда то забракованных. Карбюраторы стало проще и точнее регулировать(они стали очень чувствительными и диапазон регулировок расширился. Раньше чуть недокрутил- не едет(переливает), перекрутил- давится, а золотую середину не найдеш. Щас, недокрутил- стал чуть послабее в мощности, но едет; немного перекрутил- жрет больше, зато рвет как зверь. Ну и если чтото не то, сразу лезу в карбы(врятли зажигание). Если на не работающем движке оставить включенное заж-е — коммутатор сам через 2 сек. отключит питание — катушка не сгорит и окум. не сядит. Регулировать легко, просто выставь ВМТ, и крути корпус пока на среднем проводе датчика(зеленый) не появится напруга — измерять мультиметром.

Родная катушка подойдет(даже проще — не надо делать новое крепление), но не будет эффекта БЕШЕННОЙ ИСКРЫ — пуска с пол оборота, 1мм в свечах, появится геморой с карбюраторами, и т. д. Останется только стабильность, плавность хода, удобство без частых регулировок и высокие обороты.

Еслибы я разбирался в электронике то попробовал бы собрать электронный регулятор. Есть идея использовать октан корректор с постоянной задержкой, не учитывающей обороты. тогда по идее график изменения угла от оборотов был бы прямым, примерно таким же как на графике механического регулятора, хотя врятли он будет оптимальным. Но хоть бить будет точно по графику, не так как механический.

Единственное чего нельзя делать,чего можно было раньше так ето отключать аккум-р и снимать со свечи провод обязательно его не замкнув (с зазором) на массу.

Конечна заводская система лучше (в плане углов опережения), но в целях упрощения конструкции пришлось. Цена — качество. На счет будет работать или нет я и сам сомневался до последнего, а как поставил — красата!

Электронно-контактное зажигание

Электронно-контактная система зажигания с использованием коммутатора автомобиля ВАЗ-2109 тоже имеет право на существование наряду с бесконтактными системами. Электронная схема коммутатора стабилизирует длительность горения искры во всем диапазоне изменения числа оборотов Применение на двигателе мотоцикла бесконтактного датчика Холла требует значительных переделок, тогда как стандартный контактный прерыватель может успешно работать с электронным коммутатором. Предлагаемая мной система зажигания эксплуатируется на мотоциклах “ Урал” более десяти лет. В системе зажигания используется доработанный коммутатор зажигания(модели 3620.3734; 95.3734 или любой подобный, имеющий разборный корпус), применяемый на автомобилях ВАЗ – 2109, и двухискровая катушка зажигания от автомобиля “Ока”, “Волга”. Доработка коммутатора заключается в добавлении в схему одного транзистора, и под силу любому человеку, имеющему представление, что такое транзистор. Доработку коммутатора надо провести по схеме (рис. 1) в следующем порядке : 1. Подобрать необходимый транзистор и к его ножкам припаять удлинительные проводники из изолированного провода. В предлагаемой системе применен транзистор КТ-503, но можно подобрать и аналог. 2.Вскрыть корпус коммутатора, отсоединить(открутить винты) плату коммутатора от основания и аккуратно вытянуть ее наружу так, чтобы не обломить проводники, соединяющие плату со штекерным разъемом корпуса. 3. Припаять эмиттер транзистора к выводу 2 платы коммутатора. 4. Припаять базу транзистора к выводу 5 платы коммутатора. 5. Припаять коллектор транзистора к выводу 6 платы коммутатора, а проводник, соединяющий вывод 6 платы с контактом 6 штекерного разъема – убрать. 6. Поместить транзистор в удобное для него место на плате, исключив нежелательный контакт выводов транзистора между собой и с элементами платы, и собрать коммутатор. Доработанный таким образом коммутатор сохраняет все свои достоинства и может работать с обычным контактным прерывателем. Коммутатор подключается к системе электрооборудования согласно схемы (рис.2). Для подключения коммутатора удобно использовать ответную часть штекерного разъема от пучка проводов автомобиля ВАЗ-2109, (продается в автомагазинах). Вывод 1 коммутатора надо подключить к выводу катушки зажигания, который раньше подключался к прерывателю. Вывод 2 подключить к массе, можно непосредственно под болт крепления самого коммутатора. Вывод 4 подключить к «+» замка зажигания. Вывод 5 подключить к прерывателю. Провода 1 и 5, выходящие из штекерного разъема коммутатора, лучше соединить через одинарные штекерные разъемы типа «папа — мама»для удобства перехода к обычной системе зажигания при выходе из строя электроники. Для перехода системы к обычному контактному зажиганию в случае отказа коммутатора надо отсоединить от коммутатора провода 1 и 5 , и соединить их между собой так, чтобы вывод катушки был подключен к прерывателю. Система будет работать в классическом режиме, но со всеми ее недостатками. Обращаю внимание, что катушка зажигания в этом случае должна быть от контактного зажигания.

— Двигатель легко запускается и устойчиво работает во всем диапазоне оборотов. — Уверенный запуск двигателя кикстартером при пониженном напряжении аккумуляторной батареи. Коммутатор работоспособен при снижении напряжения его питания до 8В. Удавалось запустить двигатель, когда нить накала контрольной лампы при включении зажигания едва светилась. Малый ток, протекающий через контакты прерывателя, делает их практически “вечными”. Ток настолько мал, что замасливание контактов может вызвать нарушение работы системы. Поэтому важно, чтобы сальник распредвала был в исправном состоянии. Единственным критерием, определяющим длительность работы контактов, является механический износ пластмассовой пятки подвижного контакта прерывателя. Хотя, при регулярном смачивании моторным маслом фетрового фельца (2-3 капли), через который смазывается кулачок прерывателя, этот износ минимальный. Регулировка зазора требовалась один раз за сезон, при этом, контакты ни разу не менялись. Кроме того, данная система некритична к величине зазора в контактах. Главное, чтобы зазор был. Даже разная величина зазора на противоположных выступах кулачка, вызванная неравномерным износом, не оказывает влияния на работу системы и синхронность работы цилиндров. При монтаже системы зажигания на мотоцикле коммутатор надо расположить так, чтобы исключить его дополнительный нагрев от двигателя и прямое попадание влаги, например, под сиденьем. Основание корпуса коммутатора является радиатором охлаждения выходного транзистора, перегрев которого может привести к выходу его из строя. При сборке коммутатора после доработки надо на стык крышки корпуса нанести слой автомобильного герметика, чтобы исключить попадание влаги внутрь корпуса. Катушку зажигания тоже располагают в сухом, защищенном от брызг месте. Всем, кто решится на эти переделки, желаю удачи.
