История развития конструкции модели

Мотоцикл Урал М 62 класса 650 см в кубе создан 1961 году Ирбитским мотоциклетным заводом на базе мотоцикла М 72М.

После того как на Ирбитском заводе создали новый форсированный верхнеклапанный двигатель и стали устанавливать его на мотоцикл М 72, появилась переходная модель — М 61.

Мотоцикл М62 является модернизированной моделью М 61 и отличается от него конструкцией силовой передачи, ходовой части и приборами системы зажигания. Основные технические параметры двигателя остались без изменений.

Двигатель являются верхнеклапанным и изготавливались на базе двигателя М 72М, поэтому приводится описание только их отличительных особенностей по сравнению с конструкцией двигателя М 72М.

Кривошип с шатунами представляет собой неразъемный узел, который отличается от соответствующего узла двигателя М 72М длиной шатуна и расстоянием от оси цапфы до оси пальца кривошипа.

На нижнюю часть юбки поршня установлено второе маслосъемное кольцо.

Цилиндры являются взаимозаменяемыми и в верхней части имеют четыре отверстия для шпилек крепления головки и два отверстия, в которые запрессовываются трубки штанг толкателей.

Для слива масла из клапанной коробки в картер имеется трубка, проходящая через ребра цилиндра.

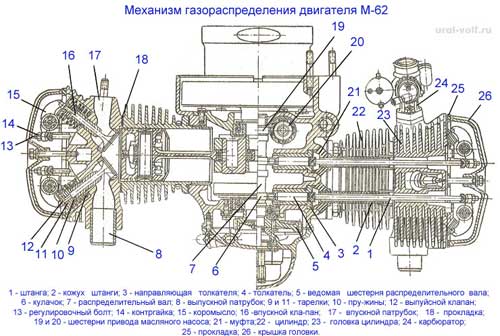

Схема механизма газораспределения двигателя М 62.

Механизм газораспределения описываемого двигателя является механизмом с верхним расположением клапанов, что является принципиальным отличием его от двигателя М 72М.

Диаметр тарелки клапана 35 мм, диаметр стержня 7,5 мм, а общая длина клапана 91 мм. Клапаны перемещаются в направляющих, запрессованных в тело головки цилиндра. Зазор между втулкой и стержнем клапана составляет 0,05—0,1 мм.

Распределительный вал имеет четыре распределительных кулачка, которые отличаются от кулачков вала двигателя М72М своей формой и расположением, что делает распределительные валы не взаимозаменяемыми.

В тело толкателей запрессованы наконечники с полусферическим углублением.

Регулировка теплового зазора (0,1 мм) между стержнем клапана и рычагом коромысла производится при снятой крышке клапанной коробки.

Система смазки

Клапаны и коромысла смазываются разбрызгиванием. Через отверстия, расположенные у конца направляющих втулок толкателей и кожуха штанг, масло попадает в головки цилиндров и разбрызгивается там клапанными пружинами.

Система питания

На двигателе М 61 установлены два карбюратора К-52, а на двигателе М 62 — два карбюратора К-38. На двигатель мотоцикла М61 могут быть установлены два карбюратора К-37.

Механизмы управления мотоциклом Урал М 62

Механизмы управления мотоциклов Урал М 62 подразделяются на ручные и ножные.

Рычаги привода сцепления и тормоза переднего колеса мотоцикла М-61 расположены на руле концами наружу.

Ручка управления дросселями карбюраторов одно тросовая катушечного типа. Трос в ручке наматывается на барабан и через специальный переходник передает усилие на тросы управления дроссельными заслонками каждого карбюратора.

На мотоцикле М62 применена двух тросовая ручка управления дросселями. На барабан наматывается цепочка, жестко связанная с ползунком, к которому крепятся тросы управления дроссельными заслонками.

Рычаг опережения зажигания на мотоцикле М62 отсутствует, так как на нем устанавливается автомат опережения зажигания.

Тормоза механизмы управления мотоциклов Урал М 61 и М 62 одинаковы по своей конструкции.

Тормозные колодки ручного и ножного тормозов взаимозаменяемы.

Каждая пара колодок стягивается двумя пружинами.

Разжимные кулаки ручного и ножного тормозов имеют на своих наружных концах мелкие шлицы, на которых укрепляются рычажки.

Рычажок ручного тормоза связан с тросом, а ножного тормоза с тягой управления.

Регулировка ручного тормоза осуществляется при помощи регулировочного винта на крышке тормозного барабана.

Регулировка ножного тормоза выполняется при помощи регулировочной гайки-барашка на переднем конце тормозной тяги.

М-62 «Урал», различия в конструкции у мотоциклов разных годов выпуска.

Позволю себе перенести кое какие материалы из ветки «М62, сказка об «урале» » Приобретение Артема

YS:

В связи с кончиной фотофайл перемещаемся на яндекс. Дублирую фото из поста про крышку.

Retroman (сб, 01/11/2014 — 03:42) Юджин, не вводи людей в заблуждение или уточняй с какого именно момента стали клепать. У меня М-62 произведен в феврале 1963 года, табличка на винтах.

Юджин (сб, 01/11/2014 — 11:30)

Могу конечно ошибаться, только личное наблюдение по маю1963 года. Если на твоем М62 табличка по размеру как на М61ом и на болтах, тогда можно говорить про оригинальность. На М62ом клепали таблички меньшего размера. Видимо в начале года еще крутили болты.

Digital-Fox (вт, 11/11/2014 — 17:27)

м62 1962 год выпуска, винты.

BESToloch (вт, 04/11/2014 — 18:23)

YS:

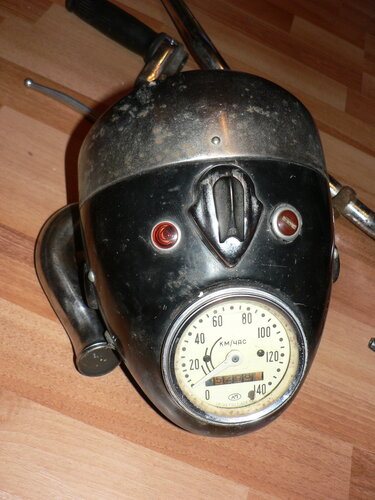

Что-то я и сам уже в замешательстве))). Вот недавно для товарища фару в сборе для М-62 покупал, у одного хорошего человека из Челябинска. 99%, что фара оригинал, мотоцикл июнь 62 года, так там карболитовая крышка тоже обычная, без буквы К. Спидометр из этой фары датируетя апрелем 62г. Вот фото.

Кажется в СССР фары для тяжелых мотоциклов только в Киржаче делали. Или я не прав?

ki.serzh (ср, 05/11/2014 — 16:56)

Буква «к» в букве»О»,есть клеймо завода Красный Октябрь(г.Киржач),где эти крышечки-фары и изготавливались.  Retroman (ср, 05/11/2014 — 18:56)

М-62 февраль 1963г., ползунок обычный карболитовый, без буквы К. Металлическое основание задвижки как на фото.

YS (ср, 05/11/2014 — 20:04)

Мой тож февраль 1963. Большие сомнения, что мои фара или слайдер были заменены…  Юджин (ср, 05/11/2014 — 20:28)

Если других мнений нет, может предположим, что устанавливались оба варианта, в зависимости от поставки этих крышек? Нужно набрать статистику по М62 — просим высказываться владельцев.  YS (ср, 05/11/2014 — 20:42)

Ну как-то не серьезно про два варианта одновременно, если отталкиваться от того, что фары выпускал один завод. Зачем эта путаница?! Завод сам обеспечивал полный цикл производства и делать параллельно два вида крышек не логично. Я за статистику.  Юджин (ср, 05/11/2014 — 23:18)

Можно справиться в ирбитском музее, поставлялись ли на завод фары с ползунком в таком исполнении, когда и для каких моделей.

BESToloch (пт, 23/01/2015 — 07:01)

Мне кажется ситуация такая. первыми ползунковые крышечки в конце 50- х стали ставить на иж-56. потом , как я понимаю, похожие крышечки сделали на м-62. А потом кому то в голову пришла гениальная идея унифицировать эти детали с одинаковым фукционалом и на все фары разных заводов ставить одинаковые крышечки. В последствии такие крышки ставили на ижи, уралы, днепры , мински и ковровцы.

BESToloch (ср, 05/11/2014 — 19:25)

Retroman (чт, 06/11/2014 — 13:55)

Удивлю Вас, уважаемый! Такие выступы имеются на всех основаниях такого типа. При том они никоим образом не мешают никаким ползунам, совершенно. Если не доверяете, разберите любую комплектную задвижку замка с обычным карболитовым ползунком — Вас будет ждать сюрприз!

ki.serzh:

Нет на накладке под обыкновенный слайдер этих направляющих.

BESToloch:

для наглядности два фото рядом.

YS (чт, 06/11/2014 — 19:10)

Для развития темы обещанные фото. Мой М-62. Выпуск февраль 1963 года. Упоминал я этот мотоцикл относительно часто, но мало кто его видел. Пока одиночка. Мотоцикл практически готов, остались совсем мелочи. Коляска есть, но она хранится далеко, отдельно от мотоцикла. Её сохран и комплектность как у мотоцикла. Есть даже насос в багажнике))). Калитка заднего крыла сейчас стоит запасная, посредственного сохрана, но правильного колора. Оригинальная была снята для перевозки мотоцикла и пока хранится вместе с коляской. Фото «кликабельны», в альбоме на фотофайле есть еще несколько.  Юджин (пт, 07/11/2014 — 00:47)

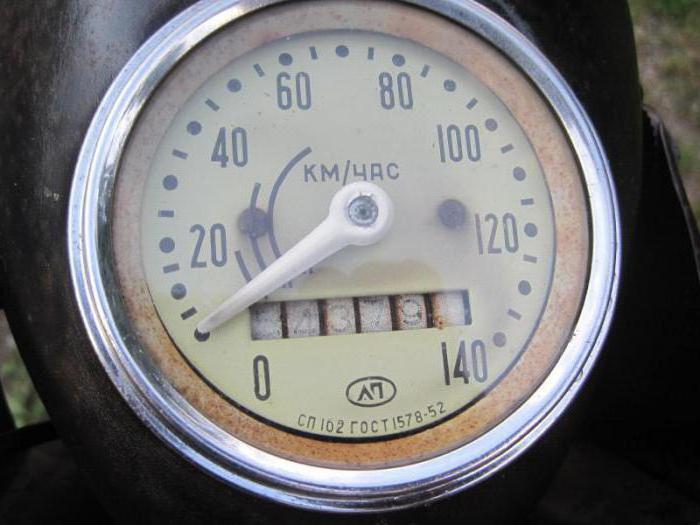

В фаре пломба на спидометре сохранилась? Вижу рр31 от М61, а генератор 414й?  YS (пт, 07/11/2014 — 06:58)

В фару заглядывал только 1 раз, лампу менял, поэтому про пломбу не помню. Есть пломба на кпп, она видна на фото. С реле-регулятором была дилемма, с подходящей датой выпуска у меня их два. Каталога на М-62 я так и не нашел. В инструкции про марку РР тоже ничего не говориться, но реле, которое там на рисунках, никак не похоже на РР302. Поэтому я решил поставить РР-31. Если вдруг у кого-то найдется источник с точным указанием модели устанавливающегося реле, прошу сообщить, если был не прав, заменю, дел на 5 минут. Генератор Г-11А, тоже с подобранной датой выпуска.  Юджин (пт, 07/11/2014 — 10:40)

Пара г11а и рр31 устанавливалась на самые первые мотоциклы. Использовали р302 под более мощный г414. У Retroman 62ой этого же месяца — что там? Опять же в музее могут дать точную информацию.

YS (пт, 07/11/2014 — 14:01)

Откуда эта информация? Встречается достаточно много полнокомплектных М-62 и их моторов именно с коротким генератором, а все 414, которые я видел на моторах и мотоциклах были сильно моложе их. Я не утверждаю, что я прав, все возможно, но прямых доказательств за или против я пока не нашел. На музей я бы сильно не рассчитывал, могу дать контакты, потом расскажешь, что вышло. Подождем, что скажет Retroman.

YS (пт, 07/11/2014 — 16:56)

Документация есть, это даже не обсуждается, но есть много разных но. А книгам тех лет не во всем можно верить, а некоторые вообще лучше не открывать применительно к комплектации. (Это был ответ на сообщение ниже)  Юджин (пт, 07/11/2014 — 16:25)

В музее есть заводская техдокументация по модели — достоверный источник информации как быть должно. Это не наши домыслы по комплектации экземпляров ходивших по рукам. Есть ещё литература тех лет. Номер телефона и адрес почты музея найдутся. Будет настроение, время уточню там.

greyhound327 (пт, 07/11/2014 — 17:35)

Случайно сохранилось фото Г-414,датированное сентябрём 59 года… Кстати ,на мотоцикле воздух фильтр с карболитовой крышкой? Если да,то приклепана ли к ней верхняя пружинная пластина?  YS (пт, 07/11/2014 — 17:53)

Всё так, крышка карболитовая с приклепанной пластиной.

Retroman (ср, 12/11/2014 — 19:06)

На моем стояли Г-11А и РР-31, бывший хозяин сменил их на Г-414 и РР-302, когда на генераторе начали вылетать концы обмоток из ламелей коллектора, но сам генератор и реле сохранились. Пока готовлю девайсы к восстановлению.

YS (ср, 12/11/2014 — 20:17)

Если не сложно, посмотри дату выпуска генератора и РР. Интересно, месяц в месяц или как было в 63 году? Есть у меня мотор запасной 65 г.в., вот там генератор того же месяца, что и мотор, и как успели?!  Retroman (чт, 13/11/2014 — 18:14)

Генератор — декабрь 1962г., реле — январь 1963г. Фото выкладывал тут: Неспешно ищу корпус или мертвое реле подобной или близкой датировки, есть одна мыслишка.

NigaMan (пт, 07/11/2014 — 03:50)

Какой сигнал должен стоять? А то у меня с37 на место не встаёт, крыло мешает.  YS (пт, 07/11/2014 — 07:05)

Стоит С-37А, почти впритык, но ничего не задевает. Проверь, не деформированы ли крыло или вилка.

greyhound327 (ср, 12/11/2014 — 11:32)

Созрел вопрос: в связи с чем была «обнулена» нумерация КПП,конструкции а-ля м-72.Статистика показывает,что это произошло на этапе производства М-61.Из основных версии:переход на «ровную»лапку КПП,или мелкошлицевое исполнение валов КПП.Или это произошло в момент окончания производства М-72?Какие Ваши мнения?

BESToloch (ср, 12/11/2014 — 20:33)

Обнуление нумерации связано с тем, что начали изготавливать картер кпп другой конфигурации. Когда произошло обнуление номеров кпп сказать немогу. Номера рам и движков у м62 начались с 0.

greyhound327 (ср, 12/11/2014 — 21:54)

Имеется в виду упразднение прилива под палец крепления пружины центральной подножки?

YS (ср, 12/11/2014 — 22:34)

Если копать, во внешнем виде картера было много изменений, вот «окна» под воздушную заслонку выглядят иначе, и лить картер стали в иную форму (судя по следам зачистки на нем).

YS:

В связи с кончиной фотофайла, а также невозможностью вставить фото в свои прежние сообщения, все свои фото из этой темы публикую скопом в этом сообщении.

В альбоме на яндексе есть еще несколько фото.

Retroman:

Итак, добрался я до полога. Фото, к сожалению, неудачные, с бликами от вспышки и искуственного освещения. Думаю переснять при нормальном уличном освещении, может тогда точно будет передан цвет.

Цвет не совсем красный, точнее — бордовый.

Retroman (вт, 25/11/2014 — 17:39)

Цвет везде одинаковый, завтра отсниму с обратной стороны. Есть только пара заплаток на местах разрывов, заплатки из черного дермантина, примерно 50х50 мм, может чуть больше. В остальном изделие полностью оригинальное.

BESToloch (чт, 11/12/2014 — 20:07)

ki.serzh (чт, 11/12/2014 — 22:43)

На М-63 такая крышка шла,под два болта и «ровная».

Трансмиссия

На М 61 и М 62 устанавливается сцепление, аналогичное по конструкции сцеплению К 750, но сцепление К 750 регулируется одним регулировочным винтом, ввернутым в рычаг выключения сцепления, а сцепление М 61 и М 62 — двумя винтами: регулировочным в рычаге выключения и винтом упора оболочки троса, ввернутым в кронштейн картера.

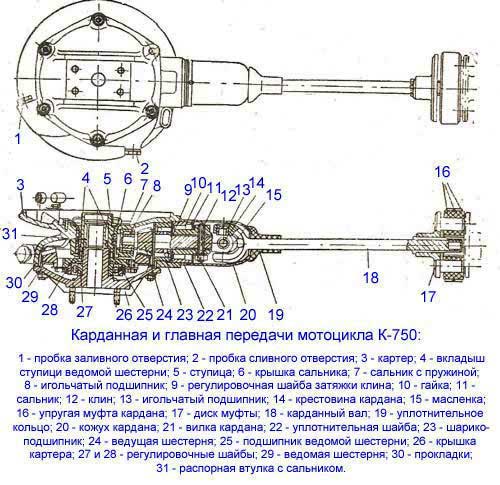

Схема карданной и главной передачи.

Коробка передач силовой передачи мотоциклов Урал М 61 и М 62 одинакова по конструкции с М 72. Правда есть не большое отличие, М 62 отличается от М 61 только конструкцией муфт переключения, вторичного вала и его шестерен.

Карданная передача одинакова по конструкции с К750. Задние передачи М 61, М 62 и К 750 одинаковы, за исключением крышек картеров: у мотоциклов М 61 и М 62 крышка картера изготовлена за одно целое с кронштейном правой подвески, а в крышке имеется масло заливное отверстие.

Ходовая часть

На М62 устанавливается телескопическая вилка с гидравлическими амортизаторами и с внутренними пружинами. Отличие этой вилки от вилки М72 заключается в ином расположении пружины и в несколько отличной конструкции амортизатора пера вилки.

Каждый амортизатор состоит из корпуса, штока 11 с поршнем 17, нижней направляющей и гайки корпуса. Корпус амортизатора помещен внутри трубы пера вилки. В нижней части корпуса просверлены отверстия для прохода масла.

Поршень имеет тарельчатую форму. Края поршня плотно прилегают к внутренней поверхности корпуса амортизатора.

Гайка трубки амортизатора представляет собой стакан с калиброванным отверстием в центре. Внутри гайки устанавливается резиновый буфер, предохраняющий поршень от резких ударов.

Корпус амортизатора перемещается вместе с наконечниками перьев вилки, а шток и нижняя направляющая штока с поршнем неподвижны

На спиральную канавку гайки корпуса амортизатора навертывается пружина вилки, верхний конец которой навернут на наконечник пружины, установленный на штоке и зажатый между двумя гайками.

При сборке передней вилки необходимо обращать внимание на то, чтобы между верхним наконечником пружины и гайкой, контрящей затяжную гайку трубы пера вилки, был зазор 0,2—0,5 мм, обеспечивающий свободное вращение затяжной гайки со штоком.

Электрооборудование

На Урале М 62 применяются более совершенные приборы электрооборудования, а в систему зажигания дополнительно введен автомат опережения зажигания.

Генератор типа Г-402 мощностью 65 вт полностью обеспечивает потребителей тока, установленных на М 62. Для работы с более мощным генератором используется реле-регулятор РР-302.

Вместо распределителя на М 62 установлена двухискровая катушка зажигания. Катушка имеет два вывода, каждый из которых соединяется проводом высокого напряжения с одной из свечей. Оба конца вторичной обмотки присоединены к выводам высокого напряжения.

Прерыватель М62 снабжен центробежным регулятором опережения зажигания. Регулятор представляет собой неподвижную пластину, на осях которой установлены рычаги с грузами. Рычаги имеют пальцы, входящие в прорези поводка кулачка прерывателя.

Регулятор включается в работу при 1000 об/мин. коленчатого вала двигателя и электрооборудование мотоцикла Урал М62 обеспечивает максимальное опережение зажигания (36° по углу поворота коленчатого вала) при 5000 об/мин.

Технические характеристики мотоциклов Урал ИМЗ

Мотоцикл	М72	М61	Урал М62	Урал М63	Урал М66	Урал М67	Урал М67-36	Урал ИМЗ-8.103
Двигатель
Тип	Четырехтактный, карбюраторный, двухцилиндровый с оппозитным расположением цилиндров, воздушным охлаждением
Рабочий объем, см3	750	650	650	650	650	650	650	650
Диаметр цилиндра, мм	78	78	78	78	78	78	78	78
Ход поршня, мм	78	78	78	78	78	78	78	78
Степень сжатия	5,5	6,2	6,2	7	7	7	7	7
Максимальная мощность, л.с.	22	28	28	32	32	32	36	36
Максимальная мощность, кВт	16,2	20,6	20,6	23,5	23,5	23,5	26,5	26,5
Частота вращения коленчатого вала при макс. мощности, об/мин.	4600-4900	5000-5200	5000-5200	5000-5200	5600-5900	5000-5200	4600-4900	5000-5200
Максимальный крутящий момент. Нм	45	47	47	47	48	47	45	47
Карбюратор	К-37	К-38	К-38	К-301 Г	К-301 Б	К-301Г	К-301Г	К-302
Воздухоочиститель	Комбинированный инерционный контактно-масляный фильтр с двухступенчатой очисткой
Трансмиссия
Сцепление	Сухое двухдисковое, ведомые диски с накладками с обеих сторон
Карданная передача	Карданный вал с эластичной муфтой и шарниром на игольчатых подшипниках
Главная передача	Пара конических колес со спиральными зубьями, передаточное число — 4,62
Коробка передач	Четырехступенчатая, с передаточными числами на 1,2,3,4 передачах 3,6;2,28;1,7;1,3 соответственно
Электрооборудование
Система зажигания	Батарейная
Напряжение, В	6	6	6	6	6	12	12	12
Аккумуляторная батарея	3МТ-7	3МТ-12	3МТ-12	3МТ-12	3МТ-12	3МТ-6	6МТС-9 или 2шт.3МТ-6	6МТС-9
Генератор	Г-11	Г-11А	Г-414	Г-414	Г-414	Г-424	Г-424	Г-424
Реле-регулятор	РР-31	РР-302	РР-302	РР-302	РР-330	РР-330
Прерыватель-распределитель	ПМ05	ПМ05	ПМ05	ПМ11А	ПМ302	ПМ302	ПМ302	ПМ302
Катушка зажигания	КМ-01	Б11	Б201	Б201	Б201А	Б204	Б204	Б204
Ходовая часть
Рама	Трубчатая двойная закрытого типа
Подвеска переднего колеса	Телескопическая вилка с гидравлическими амортизаторами двустороннего действия
Подвеска заднего колеса	Рычажная на пружинно-гидравлических амортизаторах двустороннего действия, регулируемых по высоте		Пружинная	Рычажная на пружинно-гидравлических амортизаторах двустороннего действия, регулируемых по высоте
Ход переднего колеса, мм	80	80	80	140	140	140	140	140
Ход заднего колеса, мм	60	60	60	90	90	95	95	95
Размер шин, дюйм	3,75-19	3,75-19	3,75-19	3,75-19	3,75-19	3,75-19	3,75-19	3,75-19
Тормоза	Колодочные, с фрикционными накладками на переднем и заднем колесе
Заправочные объемы
Топливный бак, л	22	22	22	20	20	20	19	19
Картер двигателя, л	2	2	2	2	2,3	2,3	2,3	2,3
Картер коробки передач, л	0,8	0,8	0,8	0,8	1,2	1,2	1,2	1,2
Картер главной передачи, л	0.15	0.15	0.15	0,13	0.13	0.11	0.11	0.11
Воздухоочиститель, л	—	0.2	0.2	0.2	0.125	0.125	0.125	0.125
Габаритные размеры, мм
длина	2420	2420	2420	2420	2420	2420	2490	2490
ширина	1650	1650	1650	1640	1640	1700	1700	1700
высота	1000	1100	1100	1100	1100	1100	1100	1100
База мотоцикла, мм	1000	1100	1100	1100	1100	1100	1100	1100
Дорожный просвет, мм	110	125	125	150	150	125	125	125
Колея, мм	1130	1140	1130	1130	1130	1160	1160	1160
Максимальная скорость, км/ч	85	95	95	95	105	105	105	105
Масса, кг	380	360	340	310	320	330	330	320
Максимальная нагрузка, кг	300	255	255	255	255	255	260	260
Средний расход топлива на 100 км, л	6	6	6	6	5,8	8	8	8

Мотоциклы Урал М62: характеристики, фото

В конце 30-х годов 20 века в Народном комиссариате обороны СССР прошло совещание, основной темой которого был анализ новых образцов военной техники, и перспективы принятия лучших из них на вооружение РККА. Одним из видов техники, в котором остро нуждалась РККА, был армейский мотоцикл. После проведения анализа образцов лучшим оказался мотоцикл немецкой фирмы BMW — R71.

К тому времени он уже несколько лет состоял на вооружении Вермахта. Эту машину и было решено взять за основу нового мотоцикла. Разработка отечественной версии R71, получившей обозначение М72, заняла несколько лет. Поэтому к серийному производству отечественного мотоцикла приступили незадолго до войны – весной 1941 года. Производство освоили на Московском мотоциклетном заводе (ММЗ).

Но из-за стремительного наступления немцев на Москву уже к концу октября 1941 года завод эвакуировали в город Ирбит. В качестве площадки для завода была предоставлена территория бывшей пивоварни. Новое предприятие стало называться ИМЗ (Ирбитский мотоциклетный завод). Серийное производство М72 ИМЗ началось с конца 1941 года.

М72 изначально оснащался нижнеклапанным двигателем, который еще в момент создания машины имел мало резервов для совершенствования. Это обстоятельство подстегнуло конструкторов ИМЗ к созданию нового верхнеклапанного движка. Этот прибор пошел в серию в 1957 году. Мотоцикл переходной модели, оснащенный таким двигателем получил обозначение М61. Мотоциклы М72М и М61 выпускались параллельно до 1960 года.

С 1961 года одновременно со сборкой старой уже теперь модели М61 начался выпуск новой модели Урал М62. Мотоцикл поставлялся в комплекте с боковой коляской. Эта коляска была одноместной и оснащалась багажным отделением, размещённым за спинкой сидения. Крепилась коляска к раме мотоцикла при помощи цанговых шарниров и растяжек в четырёх точках. Колесо коляски имело рычажную подвеску с амортизатором. Ход подвески — до 120 мм. Запасное колесо крепилось на крышке багажного отделения коляски. Общий облик мотоцикла Урал М62 на фото ниже можно увидеть.

Сколько весит мотоцикл Урал?

С самого начала производства ирбитский мотоциклетный завод производил мопеды тяжелого класса. Вне зависимости от того, сколько весит мотоцикл Урал с коляской, он обладает хорошими показателями мощности и проходимости. Такой агрегат является отличным помощником в сельскохозяйственных работах.
Средняя масса Урала составляет примерно 200-250 килограмм без коляски. Пассажирский прицеп прибавляет к общей массе около 100 килограмм. Такой вес делает его очень устойчивым и динамичным на дороге, обеспечивая хорошую проходимость в сложных дорожных условиях. Не так важно, сколько весит мотоцикл Урал без коляски, как его способность к перевозке грузов. Он способен выдержать нагрузку более чем в 150 килограмм. Этому способствует достаточно мощный двигатель, задумывавшийся под перевозку людей и различных тяжестей.

Сравниться с такой работоспособностью может разве что Днепр. Правда есть и минусы. От большой загруженности байка значительно повышается расход топлива. Некоторые владельцы перегружают мопед грузом, превышающим его собственную массу. В таких ситуациях управлять Уралом становится очень сложно, а в поворотах он ведет себя крайне неестественно. Поэтому перед тем как класть лишний мешок с картофелем, задумайтесь, как входить в поворот на мотоцикле с перегрузкой.

Кроме того, при движении по бездорожью, лишний вес может стать причиной пробуксовки в мягком грунте. В свою очередь, пробуксовка может способствовать разрыхлению почвы, и вы просто встанете на месте. Если под рукой не окажется помощника, выбраться из песчаной ловушки будет очень сложно. Поэтому старайтесь следовать требованиям эксплуатации и не превышать максимально заявленную способность перевозить груз.

[sc:ads5]

Источник

Двигатель М62

Мотоцикл Урал М62 оснащался четырёхтактным, карбюраторным, двухцилиндровым двигателем с оппозитным расположением цилиндров. Движок имел верхнеклапанную систему газораспределения и традиционное воздушное охлаждение. Диаметр цилиндра составлял 78 мм, ход поршня — 68 мм, рабочий объём цилиндров двигателя — 649 куб.см.

Благодаря усовершенствованиям в конструкции и увеличению степени сжатия до 6,2, выросла мощность двигателя М62. По сравнению с предшественником она увеличилась на 2 л. с. и составляла 20,6 кВт (28 л. с.). Максимальная мощность достигалась при 4 800-5 200 об/мин коленчатого вала. Вырос и крутящий момент, который составлял неплохие по тем временам 41,8 Н/м при 3 500 об/мин.

Цилиндры двигателя изготавливались литьем из высоколегированного чугуна, правый и левый цилиндры были полностью взаимозаменяемыми. Движок комплектовался алюминиевыми головками цилиндров и двумя подвесными клапанами на цилиндр. Камеры сгорания — полусферические. Клапана подвешивались на двух спиральных пружинах.

Такое решение вместе с металлокерамическими направляющими клапанов в головках цилиндров обеспечивало работу клапанов без заеданий и быстрого износа, а также значительно увеличивало их надежность работы. В связи с увеличившейся мощностью двигатель М62 получил поршни усиленной конструкции. Каждый поршень имел четыре поршневых кольца – два компрессионных и два маслосъёмных. Верхнее компрессионное кольцо имело пористое хромирование, что позволило обеспечить надёжное смазывание зеркала цилиндра и, соответственно, увеличить пробег до капитального ремонта.

Более совершенный двигатель имел большую литровую мощность, что также позволило увеличить и динамические свойства мотоцикла. Следует отметить, что уменьшение рабочего объема движка и переход на верхнеклапанную схему газораспределения заметно снизили металлоемкость конструкции, что в свою очередь уменьшило массу мотоцикла. Максимальная скорость достигала по разным источникам 95-100 км/ч (с коляской), при контрольном расходе топлива — 5,8-6 л/100 км (при скорости 75 % от максимальной).

Roma-Urraco › Блог › 3 самых быстрых мотоцикла в СССР

Это сейчас все, что имеет рабочий объем меньше “литра” и максимальную скорость до 300 км/ч не считается серьезным супербайком. А ведь еще каких-то 20 лет назад пределом мечтаний большинства отечественных байкеров была 2-тактная 350-кубовая “Ява”, способная разгоняться до жалких 120 км/ч. Предлагаю немного отвлечься от автомобилей и совершить экскурсию в мотоциклетное прошлое Страны Советов, вспомнив тройку самых скоростных дорожных мотоциклов послевоенного периода, которые официально продавались в торговой сети СССР.

Принято считать, что тяжелые мотоциклы с 2-цилиндровыми 4-тактными оппозитными моторами в СССР производили и продавали исключительно в “колясочном” исполнении, а эксплуатация обычными гражданами подобной техники без бокового прицепа была строго запрещена ПДД. Мало кто знает, но в конце 50-х годов советский мотопром наладил серийный выпуск элегантных 500-кубовых “одиночек” М-52 и М-53, которые в свое время были практически самой скоростной серийной 2-колесной техникой на отечественных просторах. Разработкой мотоциклов занимались в ЦКБ мотоциклостроения в Серпухове, а выпуск наладили сразу на двух крупных мотозаводах: ирбитском (М-52) и киевском (М-53). Первый опытный образец М-52 построили в 1954 году, а на конвейер аппарат попал в 1957 — после прохождения межведомственных испытаний. Первую товарную партию новых “пятисоток” реализовали в прилегающих к ИМЗ (Ирбитский Мотозавод) районах. Параллельно с дорожными М-52 также был налажен выпуск и спортивных версий: М-52С (для шоссейно-кольцевых гонок) и М-52К (для кросса). К сожалению, производство М-52 было свернуто уже в 1959-м, а на смену ему пришел куда более известный М-61, который предлагался исключительно в варианте с боковой коляской: в то время стране не нужны были пижонские скоростные мотоциклы. За 2 года серийной “жизни” было выпущено только 678 экземпляров 500-кубового мотоцикла (включая примерно 200 спортивных машин), а до наших дней уцелело всего несколько М-52 с родными агрегатами. Еще более трагично сложилась судьба более прогрессивного М-53 — с новой экипажной частью (задняя маятниковая подвеска), более современным мотором и внешностью. Хотя многие старые справочники и позиционируют киевскую “500-ку”, как серийную технику, на самом деле, всего было собрано только 5 таких мотоциклов в дорожном исполнении и еще несколько спортивных машин. На сегодняшний день скоростные характеристики советских “пятисоток” не впечатляют: по паспортным данным 24-сильный М-52 с сухой массой в 185 кг развивал “максималку” 120 км/ч, а более легкий и мощный М-53 (165 кг и 28 л.с.) был на 5 км/ч быстрее.

ИЖ Планета Спорт

Выпуск этого мотоцикла — уникальный случай в истории советского мотопрома: впервые в серию была запущена быстроходная молодежная машина с явным спортивным уклоном. Причем спортивность этого ИЖа выражалась не только в названии, а и взрывном характере нового силового агрегата. Планета Спорт имела эффектную внешность, которая во многом напоминала японских одноклассников тех лет и была мечтой многих советских подростков. Абсолютно новый 340-кубовый мотор впервые в СССР оснастили системой раздельной смазки (перестали устанавливать в 1977 году) и современным карбюратором известной японской фирмы Mikuni. Мощность двигателя составляла 32 л.с., что в сочетании с низкой сухой массой (135 кг) позволяло “Псу” (так “ласково” называли аппарат тогдашние байкеры) разгоняться от 0 до 100 км/ч всего за 11 секунд, а максимальная скорость составляла 140 км/ч! Силовой агрегат крепился к раме не жестко, а через резиновые подушки, что снижало вибронагруженность. Пилотная партия (500 экземпляров) Планеты Спорт была выпущена в 1973-м году, а реализация через торговую сеть стартовала в июне 1974-го. Цена первых “спортов” была довольно высокой — 1005 рублей, а в последствии она и вовсе выросла до 1200 рублей — дороже импортируемой чешской “Явы”! Планеты Спорт первых выпусков особо ценились среди отечественных мотоциклистов, ведь в них широко использовались импортные комплектующие: амортизаторы Koni, электрооборудование Denso, японская светотехника, уже упомянутый карбюратор Mikuni. Впоследствии, с целью удешевления, японский карбюратор уступил место советскому К-62М, а мощность мотора снизилась до 28 л.с. С годами качество изготовления мотоцикла постоянно снижалось, поэтому в 1984 году дорогой (по советским меркам) мотоцикл сняли с производства из-за низкого спроса. В настоящее время стоимость хорошо сохранившегося “Пса” первых выпусков в оригинальном состоянии может достигать 1000-1500 долларов, но найти такой мотоцикл очень трудно.

Страна Советов была крупнейшим “потребителем” чешских мотоциклов Jawa/CZ Все без исключения поколения моделей этих легендарных марок пользовались огромной популярностью и любовью на 1/6 суши. Особняком стояли самые престижные и скоростные 2-цилиндровые 350-кубовые машины. С годами их принципиальная конструкция особо не менялась: 2 такта, воздушное охлаждение, примитивные подвески. Существенно преображалась лишь внешность, а также росла мощность и улучшались динамические параметры: на смену “старушке” серии 360 в 1973-м пришла строгая 634-я (19 л.с.), которая в 1984-м уступила место “переходной” 638-5-00 с 26-сильным двигателем. Ну а кульминацией развития данной конструкции стала “мыльница” — 638-0-00 с цилиндрами из алюминиевого сплава и относительно современным дизайном: в среде советских “рокеров” этот мотоцикл имел культовый статус. 170-килограммовая “Ява” (26 л.с.) развивала максимальную скорость в 120 км/ч и за неимением японской, итальянской и немецкой техники считалась довольно быстроходной. С падением СССР и открытием границ отечественные мотоциклисты быстро вкусили все прелести 4-тактной техники ведущих мировых производителей, поэтому былая слава чешских “скакунов” быстро угасла. В современное время вновь наблюдается интерес к старым “Явам” и “Чезетам”, но уже, как к классическим мотоциклам и объектам коллекционирования, хотя в провинции многие 2-тактные машины до сих пор на ходу и используются в качестве средства передвижения.

Система питания и смазки двигателя М62

Итак, продолжаем далее рассматривать характеристики Урала М62. В состав его системы питания входили два карбюратора К-38, сетчатые топливные фильтры в отстойнике бензокраника и в горловине бензобака. Емкость топливного бака составляла 22 литра. Воздушный фильтр комбинированный, инерционный и контактно-масляный с двухступенчатой очисткой. Заправочная емкость воздушного фильтра – 0,2 л.

Система смазки стандартная, комбинированная – под давлением от масляного насоса и разбрызгиванием. Емкость картера двигателя – 2 литра.

Органы управления М62

Для улучшения посадки водителя изменили геометрию руля и оснастили седло водителя резиновым демпфирующим элементом. Кроме того, новинкой стали двухтросовая рукоятка «газа», новые рычаги переднего тормоза и сцепления. Более удобными и надёжными в эксплуатации стали и остальные механизмы управления мотоциклом.

Технические характеристики Урал М62

Максимальная нагрузка	255 кг
Масса (сухая)	340 кг
Длина	2 420 мм
Ширина	1 650 мм
Высота	1 000 мм
База, мм	1 435 мм
Дорожный просвет	125 мм
Колея	1 140 мм
Максимальная скорость	95…100 км/ч
Контрольный расход топлива	5,8…6,0 л/100 км

Электрооборудование М62

Мотоцикл Урал М62 оснащался электросистемой напряжением 6 вольт. Источниками тока являлся аккумулятор 3МТ-12 и генератор постоянного тока Г-414 мощностью 60 Вт (на самых ранних версиях Г65), работавший в паре с реле-регулятором РР-302. В состав системы зажигания входили катушка зажигания модели Б-201 и прерыватель зажигания ПМ-05.

Прерыватель был оснащен центробежным автоматом опережения зажигания. Новые компоненты системы зажигания позволяли автоматически устанавливать оптимальный режим работы двигателя, что улучшило динамические характеристики мотоцикла при одновременном снижении расхода топлива.

Трансмиссия М62

Из-за увеличившихся характеристик крутящего момента диски сцепления получили армирующее покрытие из нового на тот момент фрикционного материала КФ-3. Новое сырьё обладало высокой износостойкостью в сочетании с высоким коэффициентом трения.

Мотоцикл получил совершенно новую четырехступенчатую коробку перемены передач модели 6204 с мелкошлицевым механизмом переключения. Заправочная ёмкость картера коробки передач – 0,8 литра. Новая коробка в значительной мере была избавлена от дефектов коробки передач М72. Претерпела изменения и традиционная для мотоциклов ИМЗ задняя передача, состоявшая из карданного вала и редуктора заднего колеса.

Соединение карданного вала стало шлицевым, а крестовина вместо бронзовых втулок получила игольчатые подшипники. Главная передача (ГП) мотоцикла состояла из пары конических шестерен со спиральным зубом. Передаточное число — ГП 4,62, объем масла в картере – 0,15 литра.

Технические данные и характеристики мотоциклов Урал

Габаритные размеры, мм
длина	2420
ширина	1640
высота	1100
База мотоцикла (расстояние между осями колес), мм	1100
Дорожный просвет при полной нагрузке и нормальном давлении в шинах, мм	150
Колея, мм	1130
Максимальная скорость, км/ч	105
Масса, кг	320
Максимальная нагрузка, кг	255
Средний эксплуатационный расход топлива на 100 км пути при движении в различных дорожных условиях с переменной нагрузкой,л	5.8
Двигатель
Тип	Четырехтактный, карбюраторный, двухцилиндровый с оппозитным расположением цилиндров, воздушным охлаждением
Рабочий объем, см3	650
Диаметр цилиндра, мм	78
Ход поршня, мм	78
Степень сжатия	7
Максимальная мощность, л.с.	32
Максимальная мощность, кВт	23,5
Частота вращения коленчатого вала при максимальной мощности, об/мин.	5600-5900
Максимальный крутящий момент. Нм	48
Карбюратор	К-301 Б
Воздухоочиститель	Комбинированный инерционный контактно-масляный фильтр с двухступенчатой очисткой
Трансмиссия
Сцепление	Сухое двудисковое, ведомые диски с накладками с обеих сторон
Карданная передача	Карданный вал с эластичной муфтой и шарниром на игольчатых подшипниках
Главная передача	Пара конических колес со спиральными зубьями, передаточное число — 4,62
Коробка передач	Четырехступенчатая, с передаточными числами на 1,2,3,4 передачах 3,6;2,28;1,7;1,3 соответственно
Электрооборудование
Система зажигания	Батарейная
Напряжение, В	6
Аккумуляторная батарея	3МТ-12
Генератор	Г-414
Реле-регулятор	РР-302
Прерыватель-распределитель	ПМ302
Катушка зажигания	Б201
Ходовая часть
Рама	Трубчатая двойная закрытого типа
Подвеска переднего колеса	Телескопическая вилка с гидравлическими амортизаторами двустороннего действия
Подвеска заднего колеса	Рычажная на пружинно-гидравлических амортизаторах двустороннего действия, регулируемых по высоте
Ход переднего колеса, мм	140
Ход заднего колеса, мм	90
Размер шин, дюйм	3,75-19
Тормоза	Колодочные, с фрикционными накладками на переднем и заднем колесе
Заправочные объемы
Топливный бак, л	20
Картер двигателя, л	2,3
Картер коробки передач, л	1,2
Картер главной передачи, л	0.13
Воздухоочиститель, л	0.125

uraldnepr.ru

Современность и М-62

В наши дни мотоцикл Урал можно купить и в новом дизайне. Правда лишь 3 % от выпускаемых моделей мото продаются в странах СНГ.
Основные рынки сбыта байков от ИМЗ — потребители США, ЕС, Канады и Австралии. Как ни странно, именно туда мы экспортируем остальные 97 % «Уралов».

Кроме того, перспективными для производителя стали рынки Япония и Кореи. Связана такая экспортная ориентация с отсутствием в Азии, Европе, а также в Америке конкурентов по созданию мото с боковым прицепом.

Облик вышеуказанного байка, а также множество его технических характеристик восходят к мотопрому довоенной Германии.

Все же мотоцикл Урал М 62 купить можно для позиционирования с мужским характером простого русского человека.

Были в истории ИМЗ и неприятные моменты. Обвал спроса на его мото-продукцию имел место в начале лихих 1990-х гг. Тогда предприятие было вынуждено отказаться от полного цикла производства. Это вызвало множество изменений в конструкции, а также комплектации мотоциклов. При этом, была улучшена надёжность и самые популярные потребительские качества байка.

Мотоцикл «Урал» | Военное оружие и армии Мира

История «Урала», начавшаяся накануне Великой Отечественной войны, неразрывно связана с историей Ирбитского мотоциклетного появилась в 1961 году применительно к мотоциклу модели М-62, который являлся модернизированной версией мотоцикла М-72. М-72 в свою очередь был почти точной копией немецкого мотоцикла BMW R71. Освоением его выпуска занимался ММЗ — Московский мотоциклетный завод. М-72 пошел в серию в 1941 году, но выпускали его в Москве недолго. Уже осенью 1941 года завод эвакуировали на Урал, в город Ирбит Свердловской области. Уже в феврале 1942 года здесь была выпущена первая партия мотоциклов. После окончания войны завод так и остался в Ирбите, продолжая выпускать и совершенствовать мотоциклы М-72. Последняя модель, например, получила даже короткорычажную вилку и алюминиевые ступицы колес.

«УРАЛ» М-62

Мотоцикл «Урал» М-62 заметно отличался от своего предшественника. Он получил новый двигатель объемом 650 см³ и мощностью 28 л. с, новую коробку передач, увеличенные ходы подвески. Было введено автоматическое опережение зажигания и изменен профиль кулачка распределительного вала для снижения износа. Изменилось и рулевое управление — были введены цепная ручка газа и дюралюминиевые рычаги сцепления и тормоза. В таком виде мотоцикл выпускался до 1965 года.

«УРАЛ-2»

В 1963 году появилась новая модель — М-63 «Урал-2». Непосредственным толчком к проектированию М-63 стало решение специальной комиссии об унификации мотоциклов Ирбитского и Киевского мотозаводов. Конструктивные различия этих машин, порой небольшие, делали невозможной взаимозаменяемость отдельных узлов и деталей. Выполняя это решение, конструкторский коллектив ИМЗ спроектировал мотоцикл М-63. Основные узлы и агрегаты его взаимозаменяемы с узлами и агрегатами мотоцикла К-650, выпуск которого должен был быть освоен в Киеве. Мотоцикл М-63, в отличие от своих предшественников, оснащался рамой с маятниковой подвеской заднего колеса. Новая выпускная система позволила значительно снизить шум выхлопа, глушители были приподняты над землей (при полной загрузке мотоцикла дорожный просвет составлял 150 мм). Многочисленным усовершенствованиям подвергся двигатель мотоцикла. Первую промышленную партию мотоциклов «Урал-2» модели М-63 Ирбитский мотозавод выпустил в 1964 году. Первое время на М-63 ставились двигатели от мотоцикла М-62 «Урал», но с некоторыми изменениями.

Коробка передач мотоцикла «Урал-2» также была аналогична М-62 «Урал», но в ней было устранено слабое место — быстро изнашивавшиеся ось и втулка педали ножного переключения. Коренной реконструкции подверглась ходовая часть. Впервые на серийных мотоциклах ИМЗ была введена маятниковая подвеска с пружинно-гидравлическими амортизаторами для подвески заднего колеса (позднее аналогичная подвеска была введена и на колесе коляски), что значительно повысило комфортабельность мотоцикла и его долговечность. Гидравлическая часть задних амортизаторов была почти полностью заимствована от амортизаторов автомобиля «Москвич». Маятниковая вилка заднего колеса устанавливалась в раме на резиновых сайлентблоках. Подвеска переднего колеса осталась прежней конструкции, но стала единой для мотоциклов ирбитского и киевского мотоциклетных заводов. Новые грязевые щитки расширили по профилю и установили над колесом с большими зазорами, в их нижней части имелись специальные резиновые брызговики. Бензобак также изменился и стал проще в производстве.

ДРУГИЕ МОДЕЛИ

С 1971 года выпускался мотоцикл М-66 «Урал-3» с двигателем мощностью 32 л. с. На версии М-67 использовался двигатель мощностью 36 л. с. С 1985 года выпускались мотоциклы марки «Урал» ИМЗ-8 различных модификаций.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОЦИКЛА М-63«УРАЛ-2»

• Масса (сухая), кг: 320
• Максимальная нагрузка, включая водителя, пассажиров и груз в коляске, кг: 255
• Габаритные размеры, мм:
• длина: 2420
• ширина: 1570
• высота: 1100
• база: 1450
• Скорость максимальная, км/ч: 95

В последние годы для Вооруженных сил были предложены модификации «Урал» ИМЗ-8.1037 Gear-UP, оснащенная пулеметом ПКМБ калибра 7,62 мм, и «Урал» ИМЗ-8.1037 Gear-UP-ATGM с ПУ ПТРК «Конкурс-М». Однако, по последним данным, Российская армия полностью отказалась от использования мотоциклов. В настоящее время всего лишь 3 % выпускаемых мотоциклов «Урал» продаются в России и СНГ Основным рынком сбыта для ИМЗ стали США, страны ЕС, Канада, Австралия, куда предприятие экспортирует до 97 % производимых мотоциклов. Перспективными рынками являются Япония и Корея, так как в этих странах есть спрос и нет конкурентов для моделей с коляской. Несмотря на то, что внешний облик и многие технические решения мотоцикла восходят к разработкам довоенной Германии, ИМЗ позиционирует «Урал» как простой и надежный мотоцикл с русским (мужским) характером. Большинство мотоциклов продаются в версии с коляской.

2922

warfor.me

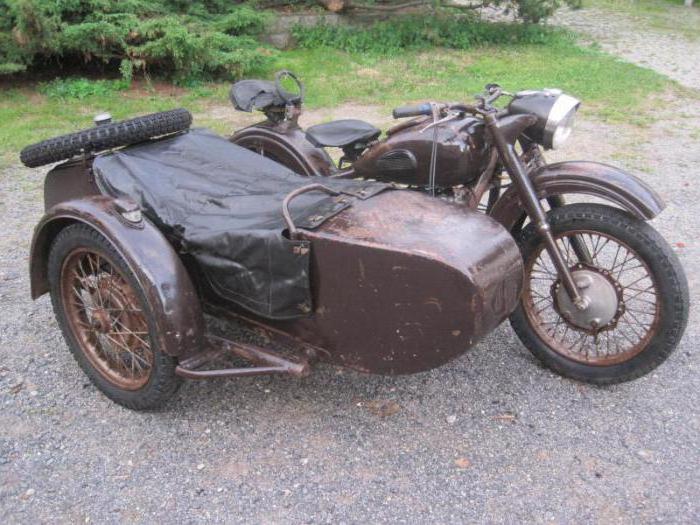

О модели мотоцикла Урал М 62

Этот советский тяжёлый мотоцикл выпускался с коляской в 1961-1965 гг. Все же его высокая популярность имеет место и в наши дни (благодаря наличию любителей реставрации и ретро-мототехники).
В 1961 году был налажен массовый выпуск байков серии «М-62» без отказа от параллельного выпуска прежней модели (серии М-61). Новый железный конь получил новый распредвал, а также механизм автоматического опережения зажигания. Именно благодаря последнему, мощность железного коня увеличилась до 28 лошадок. Модернизация затронула и коробку передач. От кулачковой муфты включения конструкторы отказались.

Теперь используется зубчатый вариант. Коробку передач унифицировали с представителями Киевского мотозавода.

Мотоциклы Урал М 62 купить можно в вариантах, располагающих увеличенным ходом подвески. Кроме того, в этой модели была изменена форма кожухов в передней вилке.
