Немного истории

Любители прокатиться с ветерком на двухколесном «железном коне» уж точно знают, что для активного отдыха, загородных поездок и преодоления дремучего бездорожья лучше полноприводных мотоциклов ничего нет. Среди них и мотоцикл «Урал», снабженный полным приводом.

Мало кто знает, что первый полноприводный мотоцикл появился практически 100 лет назад в Великобритании. Он просуществовал в своем классе достаточно долгое время, не имея серьезных конкурентов.

Спустя добрый десяток лет, в начале 1931 года, компания BMW наладила производство не только гражданских байков, но и стала выпускать тяжелые полноприводные мотоциклы для военных целей. Многие так и полагают, что полный привод появился благодаря нуждам армии, где в далекие времена Второй мировой войны они были крайне необходимы. Не менее популярной маркой мототехники того времени была знаменитая Zundapp.

Прототипом тяжелых советских мотоциклов «Урал» послужили вышеупомянутые агрегаты, в частности, модель R71. И вот в 1941 году с конвейера Ирбитского мотоциклетного завода сошел первый тяжелый мотоцикл M72, который моментально стал в ряды техники на вооружение советской армии.

Еще одна отечественная модель

Днепр-16 – это еще один советский байк с приводом на коляску. Модель выгодно выделяется благодаря прорезиненным рессорам коляски и грузоподъемности в 200 кг. Подобное транспортное средство станет отличным вариантом для отдыха и работы.

Также будет интересно: Мотоциклы Урал и судьба ирбитского завода

Что было дальше

1957 год стал знаменит тем, что была выпущена первая небольшая партия полноприводных «Уралов», которые являлись трехколесными моделями. И таким мотоциклом стал М61, полностью перенявший конструкцию ходовой части от 72-ой модели. Он стал оснащаться верхнеклапанным мотором.

Немногим позже завод освоил и добавил важное нововведение в виде задней передачи, которая напрочь отсутствовала на мотоциклах с нижнеклапанными моторами. Тому примером может служить более ранняя модель — К650.

Постепенно полноприводный мотоцикл «Урал» претерпевал конструктивные изменения. Помимо доработок двигателя и внедренной задней передачи был установлен принципиально новый карбюратор, вследствие чего увеличилась мощность двигателя. В дальнейшем современные модели стали оснащаться высококлассными карбюраторами японского производства («Кейхин»). Улучшенные динамические характеристики и высокое качество торможения мотоцикл «Урал» получил благодаря установленным дисковым тормозам , которые считаются одними из лучших в мире.

Советские мотоциклы с полным приводом

Мысль о создании полноприводного мотоцикла пришла российским инженерам во времена Второй Мировой войны. Тогда были построены первый мопеды, имевшие привод на колесо коляски. Сейчас такие агрегаты популярны среди сельского населения, использующего трехколесный транспорт для перевозки грузов.

Мотоцикл Урал с приводом на переднее колесо имеет ряд отличий от остальных советских аппаратов. Колесо на коляске способно вращаться с такой же скоростью как заднее. Хоть преимуществ у мопеда и больше, но недостатки все же есть.

Плюсы:

• проходимость по любому покрытию с очень малой вероятностью застрять;
• грузоподъемность значительно увеличивается;
• управление легче и приятнее;
• динамика езды становится более мягкой и плавной.

Минусы:

• более сложное устройство ходовой части;
• нет возможности отсоединить коляску.

Кроме Урала существует еще один советский мотоцикл с приводом на коляску – Днепр-16. Его характеристики значительно превышают все другие российские байки, коляска имеет прорезиненные рессоры, а грузоподъемность составляет 200 килограмм. Такие мотоциклы могут стать отличными помощниками в работе и на отдыхе. Поэтому, если вы задумываетесь о покупке полноприводного байка – смело решайтесь.

[sc:ads5]

Характерные особенности полноприводных агрегатов

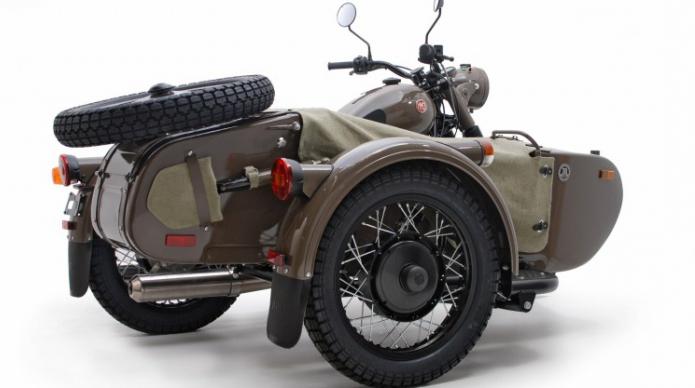

Мотоцикл «Урал» (фото см. вверху) можно смело назвать единственным в мире мотоциклом с коляской, который выпускается с бездифференциальным отключаемым приводом. Одной из моделей ирбитских производителей стал мотоцикл «Патруль», у которого привод колеса коляски отключаемый. Патруль с облегченной Т-версией пользуется немалым успехом далеко за пределами России. Так, по результатам продаж только за 2012 год машин было реализовано на 37% больше, чем в 2011-м.

«Патруль» справится с любым бездорожьем, поскольку оснащен 4-ступенчатой коробкой передач. Полноприводные мотоциклы «Урал» преодолевают самые сложные участки дорог. Так что с уверенностью можно сказать, что это лучший дорожный мотоцикл. И действительно, будучи груженым, он никогда не подведет водителя, ни при каких условиях. Вот почему всегда скептически настроенные американцы с огромным уважением относятся к уральскому «Патрулю». Стоимость модели «Патруль-Т» колеблется в районе 300 тыс. рублей.

Небольшой итог

Итак, полноприводные мотоциклы являются незаменимыми транспортными средствами для тех, кому требуется часто ездить по труднопроходимым участкам дороги. Они отличаются повышенной проходимость и надежностью. Среди наших моделей тут выгодно выделяется Урал с полным приводом.

Такое транспортное средство способно с легкостью преодолевать практически любые участки дороги. Тем не менее, в серийное производство байк не поступил, так что следует либо покупать его на вторичном рынке, либо модернизировать самостоятельно.

Крутой видео тест-драйв полноприводного мотоцикла Урал:

Комфорт и отдых с «Туристом»

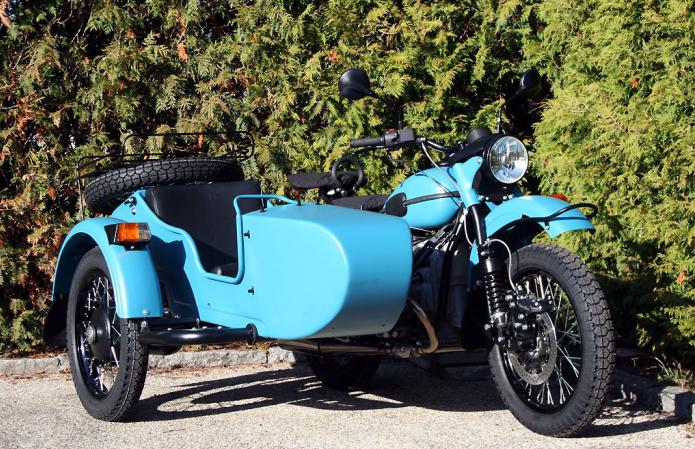

Специально для российских дорог, которые уже целую вечность не видели замены покрытия, была создана модель «Турист-2WD» (мотоцикл «Урал»). Полный привод этого монстра позволяет преодолевать не только отечественное бездорожье безо всяких проблем, но и разгоняться по трассе до скорости 120 км/ч, при этом затрачивая всего 7 л бензина на каждую сотню пробега.

Несложно догадаться, что мотоцикл «Урал» линейки «Турист» предназначен для длительных поездок, и для этого он оснащен всем необходимым. При желании привод коляски отключается, она отсоединяется. В этом случае можно путешествовать лишь на двух колесах, но впечатления от этого об агрегате не станут хуже.

Поноприводные мотоциклы серии «Турист» оснащены 45-сильными моторами с рабочим объемом в 750 см³. При этом машины разгоняются до 120 км/ч за считанные секунды ─ резвые, как спортивные мотоциклы Yamaha, цены на которые могут переваливать за полмиллиона рублей. Заметьте, что это при весе мотоцикла в 335 кг, а снаряжения и груза можно взять с собой практически столько же по весу, благо «лошадей» у него достаточно, чтобы легко тянуть такую поклажу. Топливный бак рассчитан на 19 л топлива, а расход вообще смешной: в условиях трассы — до 4 л, а в городском цикле не превышает 7 л на каждые 100 км пробега.

Советская и российская техника

Несмотря на упорные слухи о существовании серийного Урала с приводом на переднее колесо, такой техники на Ирбитском заводе никогда не выпускалось, хотя были попытки отдельных энтузиастов построить соответствующие кастомы своими силами. Зато в прошлом производились (и производятся сейчас) различные модификации российских оппозитов с приводом на колесо коляски. Это не совсем соответствует принципу 2х2, так как колёс всё-таки три, но проходимость у этих байков впечатляющая. За счет скромной по сравнению с автомобилем массы они легко проедут там, где застрянет подготовленный «Уаз», и единственным их недостатком по сравнению с обычными двухколёсными мотоциклами являются более солидные габариты. Вряд ли когда-либо будет выпущен Урал с полным приводом, но и моделей с приводом на колесо коляски хватает даже для самых суровых условий.

Немного о 67-й модели

Тяжелые полноприводные мотоциклы особо почитаемы среди байкеров и любителей мотоциклетной техники. Чего уж греха таить, мощь и рвение являются тем адреналином, без которого трудно представить езду на двухколесном стальном скакуне. Таким является «Урал» серии 67-36. Вот уж машина так машина! По проходимости в своем классе с ним может сравниться разве что «Днепр МТ». Двигатель настолько непривередлив, что особо «не обидится» на своего хозяина, если тот вовремя не подольет масла.

Разгоняется 67-й «Урал» до 100 км/ч достаточно быстро, при том что весит он 330 кг и можно нагрузить в него еще четверть тонны сверху. На каждую сотку пробега расход топлива равен 8 л, что в целом неплохо, учитывая его мощь. Мотор выдает мощности 36 л.с. при максимальном крутящем моменте в 4900 оборотов. В общем, машина во всех смыслах надежная, да и выносливости ей не занимать.

Передний привод для «Урала»

ПОДГОТОВКА.

Вал кикстартера мешал будущей конструкции, и я его обрезал «болгаркой» заподлицо. Теперь двигатель запускает штатный электростартер от новых ирбитских мотоциклов. Но его установил не на штатном месте — сбоку, там он тоже будет мешать. Приспособил его сверху, над серединой коробки передач. Над стартером разместил самодельный корпус воздушного фильтра (с фильтрующим элементом от «Жигулей»). Чтобы двигатель легко запускался в холодное время года, установил аккумулятор емкостью 35 А.ч.

ПРИВОД.

К вилке, которая насажена на выходной вал КП, приварил «ижевскую» звездочку с 18 зубьями. Изготовил пластину, по краям которой приварил «стаканы» для подшипников — в них теперь вставлен главный вал привода. С правого края этого блока приварил «стакан», в который установил выходную шестерню (4-й передачи) от «ижевской» КП со своим же роликовым подшипником и звездочкой с 18 зубьями. Внутри шестерни свободно вращается задний конец главного вала. Эта часть изготовлена по подобию правой половины первичного вала «ижевской» КП. На его шлицы надел шестерню 2–4 передач (тоже «ижевскую»). Передвигая ее по шлицам, можно вводить в зацепление кулачки ее и выходной шестерни — включать или выключать привод. Причем не вручную: шестерню передвигает рычаг электромагнита, а его выключатель расположен на руле. Чтобы включить привод, следует остановить мотоцикл и нажать кнопку. Удобно! Зубья шестерен за ненадобностью срезал, а поверхность, на которой они были, отполировал. Теперь по ней скользят сальники, защищающие механизм от грязи. К переднему краю блока (по ходу мотоцикла) приварил другой «стакан», в нем разместил двухрядный шарикоподшипник от заднего моста «Урала».

Этот блок закрепил на шпильках крепления двигателя. Натяжение цепи из 24 звеньев можно регулировать, устанавливая между блоком и рамой мотоцикла на шпильки крепления шайбы нужной толщины. Вставил главный вал в «стаканы» и закрепил с одной стороны двумя гайками, с другой же установил на него наружный ШРУС от автомобиля «Ока». Закрепил его так же, как крепится крестовина на штатном заднем мосту — тот же клин, такая же гайка с левой резьбой. ШРУС входит в сальник, которой находится в «стакане» перед двухрядным шарикоподшипником.

ПОДГОНКА.

Закрепив собранную конструкцию, натянул цепь — все сложилось: главный вал вращается свободно, система включения работает. Но при установке левого цилиндра столкнулся с тем, что вал уперся в ребра охлаждения цилиндра. Пришлось их немного подрезать. Потери составили около 50 см2. Но не заметил, чтобы система охлаждения много потеряла. Заодно немного отогнул выпускную трубу левого цилиндра — чтобы не мешала валу в поворотах налево.

ПЕРЕДНИЙ МОСТ.

Осталось прикрепить к переднему колесу задний мост «Урала». Взял концевые части заднего маятника, приварил к перьям передней вилки. (Старался выполнить все посадочные размеры, как у заднего колеса.) Крышку редуктора моста повернул на 47°, чтобы ее хвостовик «смотрел» в сторону вала. На хвостовике закрепил крестовину и эластичную муфту. С другой стороны муфту соединил с переделанным поворотным кулаком, который включает подшипник, ступицу и еще один ШРУС от автомобиля «Ока», тоже наружный. Поворотный кулак жёстко прикрепил к левому перу передней вилки. Эта часть конструкции нужна, чтобы при повороте руля вал не касался колеса. В «гранату» установил и закрепил стопорным кольцом полуось. Это труба квадратного сечения, в которой продольно скользит квадратная по сечению вторая полуось противоположного ШРУСа. Так компенсируется изменение длины вала при повороте руля и срабатывании передней вилки.

РЕЗУЛЬТАТЫ.

Все узлы переднего привода сконструировал так, чтобы максимально упростить установку и демонтаж механизма. Для того чтобы снять привод, достаточно усилий одного человека, а времени понадобится до получаса. Захочешь вернуть на свои места — потратишь около часа. Углы поворота руля удалось сохранить прежними, хотя, должен сказать, «гранаты» при максимальных углах работают на пределе.

На вращение еще одного редуктора затрачивается часть мощности двигателя. Но, вопреки ожиданиям, максимальная скорость не снизилась. Хотя расход топлива существенно увеличился: если в штатной комплектации расходуется 8 л на 100 км, то с передним приводом — 10,5 л. Что не удивительно: суммарный вес дополнительных узлов, не считая электростартера и большого аккумулятора, составил 21 кг.

Большинство деталей изготовил буквально «на коленке», так что их точность и соосность оставляют желать лучшего. Во время летней эксплуатации обнаружился недочет — механизм включения привода нуждается в защите от грязи, так что сейчас приспосабливаю аккуратный кожух. Тем не менее аппарат проехал без поломок уже около 5000 км и успешно прошел испытания на ИМЗ. Причем на заводе его сравнивали с мотоциклом, на который были установлены: привод на боковой прицеп с блокировкой дифференциала, резина с мощными грунтозацепами и более мощный двигатель. Мой не уступил ему, «вооруженному до зубов», в проходимости! А какими были бы результаты, установи я на свой еще и ирбитский привод на коляску?

Во мне шевелилась надежда на то, что ИМЗ возьмется выпускать «Урал» с моими усовершенствованиями, однако заводские специалисты сказали, что «Урал» и без того недешев, а дополнительные агрегаты сделают его еще дороже. Я же уверен, что свой покупатель у такой машины будет.

«Урал Up Gear» ─ мощь в стиле милитари

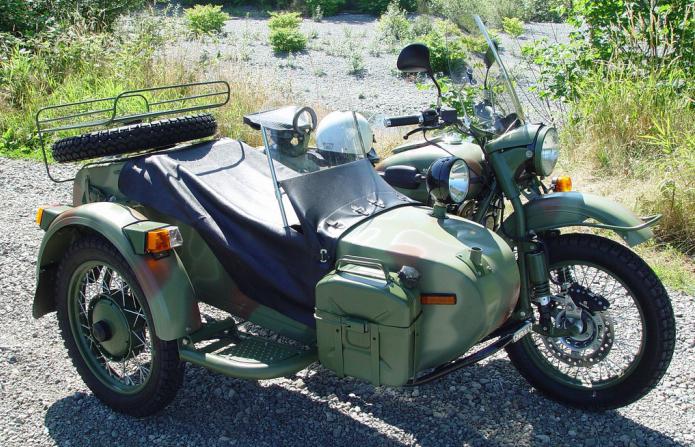

Ирбитские разработчики постарались на славу, создав свое детище Gear Up-2WD. Мотоцикл «Урал» (фото см. внизу) этой серии выполнен в военной стилистике и предназначен для преодоления самых труднопроходимых мест и бездорожья. Легкость, с которой мотоцикл преодолевает сложные участки дорог и пересеченную местность, обеспечена благодаря полноприводной конструкции ходовой части, а также полноценному заднему ходу.

Перечислять области применения «милитаристского» мотоцикла не имеет смысла. Однако отметим, что на нем можно ездить куда угодно при любой погоде круглогодично. Эта мощная машина не боится ни снежных заносов, ни проливных дождей, ни грязи по колено. Цена этого полноприводного трехколесного внедорожника колеблется в районе 620 тыс. рублей.

Техническая сторона

Эти полноприводные мотоциклы оснащены 41-сильными двухцилиндровыми четырехтактными моторами с рабочим объемом в 745 кубов. Максимальная скорость, которую может развить машина, составляет 110 км/ч. Впрыск топлива контролируется инжекторной системой. Запуск двигателя осуществляется электростартером, а также для этих целей предусмотрен кик-стартер. Топливный бак вмещает 19 л бензина, а расход топлива составляет 7.5 л на сотню пробега.

Тормозная система мотоцикла представлена гидравлическим суппортом, а сцепление — двухдисковым механизмом сухого типа. Телескопическая передняя подвеска обеспечивает плавность хода по бездорожью. Наличие бездифференциальной передачи позволяет преодолевать препятствия любой сложности.

Полноприводный мотоцикл Урал

Когда я проезжал на «Урале» через брод, переднее колесо попало между двух бревен и застряло. Вытащил, конечно, – помогли добрые люди. А уже на берегу подумал: если бы переднее колесо было ведущим, мотоцикл сам себя вытащил бы!

Подготовка

Вал кикстартера мешал будущей конструкции, и я его обрезал «болгаркой» заподлицо. Теперь двигатель запускает штатный электростартер от новых ирбитских мотоциклов. Но его установил не на штатном месте – сбоку, там он тоже будет мешать. Приспособил его сверху, над серединой коробки передач. Над стартером разместил самодельный корпус воздушного фильтра (с фильтрующим элементом от «Жигулей»). Чтобы двигатель легко запускался в холодное время года, установил аккумулятор емкостью 35 А.ч.

Привод

К вилке, которая насажена на выходной вал КП, приварил «ижевскую» звездочку с 18 зубьями. Изготовил пластину, по краям которой приварил «стаканы» для подшипников – в них теперь вставлен главный вал привода. С правого края этого блока приварил «стакан», в который установил выходную шестерню (4-й передачи) от «ижевской» КП со своим же роликовым подшипником и звездочкой с 18 зубьями. Внутри шестерни свободно вращается задний конец главного вала. Эта часть изготовлена по подобию правой половины первичного вала «ижевской» КП. На его шлицы надел шестерню 2-4 передач (тоже «ижевскую»). Передвигая ее по шлицам, можно вводить в зацепление кулачки ее и выходной шестерни – включать или выключать привод. Причем не вручную: шестерню передвигает рычаг электромагнита, а его выключатель расположен на руле. Чтобы включить привод, следует остановить мотоцикл и нажать кнопку. Удобно! Зубья шестерен за ненадобностью срезал, а поверхность, на которой они были, отполировал. Теперь по ней скользят сальники, защищающие механизм от грязи. К переднему краю блока (по ходу мотоцикла) приварил другой «стакан», в нем разместил двухрядный шарикоподшипник от заднего моста «Урала».

Этот блок закрепил на шпильках крепления двигателя. Натяжение цепи из 24 звеньев можно регулировать, устанавливая между блоком и рамой мотоцикла на шпильки крепления шайбы нужной толщины. Вставил главный вал в «стаканы» и закрепил с одной стороны двумя гайками, с другой же установил на него наружный ШРУС от автомобиля «Ока». Закрепил его так же, как крепится крестовина на штатном заднем мосту – тот же клин, такая же гайка с левой резьбой. ШРУС входит в сальник, которой находится в «стакане» перед двухрядным шарикоподшипником.

Подгонка

Закрепив собранную конструкцию, натянул цепь – все сложилось: главный вал вращается свободно, система включения работает. Но при установке левого цилиндра столкнулся с тем, что вал уперся в ребра охлаждения цилиндра. Пришлось их немного подрезать.

Потери составили около 50 см2. Но не заметил, чтобы система охлаждения много потеряла. Заодно немного отогнул выпускную трубу левого цилиндра – чтобы не мешала валу в поворотах налево.

Передний мост

Осталось прикрепить к переднему колесу задний мост «Урала». Взял концевые части заднего маятника, приварил к перьям передней вилки. (Старался выполнить все посадочные размеры, как у заднего колеса.) Крышку редуктора моста повернул на 47°, чтобы ее хвостовик «смотрел» в сторону вала. На хвостовике закрепил крестовину и эластичную муфту. С другой стороны муфту соединил с переделанным поворотным кулаком, который включает подшипник, ступицу и еще один ШРУС от автомобиля «Ока», тоже наружный. Поворотный кулак жёстко прикрепил к левому перу передней вилки. Эта часть конструкции нужна, чтобы при повороте руля вал не касался колеса. В «гранату» установил и закрепил стопорным кольцом полуось. Это труба квадратного сечения, в которой продольно скользит квадратная по сечению вторая полуось противоположного ШРУСа. Так компенсируется изменение длины вала при повороте руля и срабатывании передней вилки.

Все узлы переднего привода сконструировал так, чтобы максимально упростить установку и демонтаж механизма. Для того чтобы снять привод, достаточно усилий одного человека, а времени понадобится до получаса. Захочешь вернуть на свои места – потратишь около часа. Углы поворота руля удалось сохранить прежними, хотя, должен сказать, «гранаты» при максимальных углах работают на пределе.

На вращение еще одного редуктора затрачивается часть мощности двигателя. Но, вопреки ожиданиям, максимальная скорость не снизилась. Хотя расход топлива существенно увеличился: если в штатной комплектации расходуется 8 л на 100 км, то с передним приводом -10,5 л. Что не удивительно: суммарный вес дополнительных узлов, не считая электростартера и большого аккумулятора, составил 21 кг.

Большинство деталей изготовил буквально «на коленке», так что их точность и соосность оставляют желать лучшего. Во время летней эксплуатации обнаружился недочет – механизм включения привода нуждается в защите от грязи, так что сейчас приспосабливаю аккуратный кожух. Тем не менее аппарат проехал без поломок уже около 5000 км и успешно прошел испытания на ИМЗ. Причем на заводе его сравнивали с мотоциклом, на который были установлены: привод на боковой прицеп с блокировкой дифференциала, резина с мощными грунтозацепами и более мощный двигатель. Мой не уступил ему, «вооруженному до зубов», в проходимости! А какими были бы результаты, установи я на свой еще и ирбитский привод на коляску?

Во мне шевелилась надежда на то, что ИМЗ возьмется выпускать «Урал» с моими усовершенствованиями, однако заводские специалисты сказали, что «Урал» и без того недешев, а дополнительные агрегаты сделают его еще дороже. Я же уверен, что свой покупатель у такой машины будет.

Автор статьи, видимо, был не в курсе с положением дел на мотозаводах постсоветского пространства. Сейчас гораздо выгоднее и проще собирать что-то там из чужих деталей (на это – иногда лепить свою марку), чем выпускать свое. Денег нет, и никто не даст. Материальная база – разворована. Специалисты (конструкторы, инженеры, рабочие) – или зарабатывают на заграничных стройках, или стоят реализаторами в чужих ларьках на рынках. Качество изготовления мотоциклов совершенно не соответствует их цене – старый советский моц гораздо надежнее всех этих новоделов – грубо говоря, если выпуск «Урала», «Днепра», «Ижа» или «Минска» – после 1990-го года, то имеет место целый ряд проблем, связанных с заводским браком. И хорошо еще, если прежнему владельцу удалось с этими проблемами справиться. Не зря же народ предпочитает взять ушатанного «японца», чем новенький «Урал» или «Днепр». «Минск», вроде бы, пока еще не вызывает особых нареканий. Но его цена впечатляет…

Источник: Журнал Мото, moto.zr.ru, №1 2008
856

Об удобствах эксплуатации

Раскраска хаки будет незаметна в лесу или в камыше возле водоема, поэтому «Урал Gear Up» можно смело снаряжать на охоту или сложить в него необходимые рыболовецкие снасти. При весе в 365 кг с собой можно увезти немало полезного груза и клади.

Эта модель существенно утяжелена разработчиками, что позволяет перевозить все необходимое и делает машину максимально устойчивой. Поэтому можно смело совершать маневры и не бояться, что агегат может занести и она перевернется.

В случае необходимости его можно поставить на стояночный тормоз или отсоединить привод колеса коляски, тем самым трансформировав «Урал» в двухколесный байк.

Подведем итоги

Мотоциклы «Урал» с полным приводом зарекомендовали себя надежными внедорожниками. Эта техника оснащена высококлассным импортным оборудованием, которое отличается качеством. Вот почему можно сказать, что «Урал» является неубиваемым байком. Большинство моделей мотоциклов способствуют комфортной и безопасной езде благодаря особенностям конструкций. За счет большого веса эти агрегаты обладают хорошей устойчивостью и немалой грузоподъемностью. Мощный двигатель, ходовая часть и особенности подвесок позволяют с легкостью преодолевать любое бездорожье.

К тому же современные мотоциклы «Урал» обладают привлекательным внешним видом, эргономичным дизайном и высоким уровнем комфорта. Конструкция этих машин позволяет плавно перемещаться по дороге. Несмотря на свою грузность, мотоцикл быстро набирает необходимую скорость. На тяжелом мощном «железном коне» не стыдно появиться на слете байкеров или, выехав на ночную загородную трассу, насладиться долгой дорогой и прочувствовать жажду скорости.

Когда появился первый полноприводный мопед

Впервые модель была продемонстрирована в 1924 г. в Британии. Долгие годы это был единственный экземпляр. Лишь спустя почти 3 десятка лет был изготовлен известный байк Рокон. Его принцип работы базировался на передаче момента на переднее колесо при помощи двух цепей.

Несмотря на то, что отсутствовала подвеска, мотоцикл отлично чувствовал себя на труднопроходимых участках дороги. Вес такого транспортного средства не достигал даже 100 кг. Данный мотобайк пользуется широкой популярностью и в наше время.

Видеообзор мотоцикла Урал с приводом на коляску:
