Одна из типовых неисправностей двигателей 4G15 GDI

Данный материал не претендует на звание чего-то оригинального и неповторимого. Также не является учебным пособием по ремонту автомобилей Митсубиси. Основная цель его публикации ознакомить читателей с наиболее часто встречаемой неисправностью двигателей 4G15GDI фирмы Митсубиси и одним из методов ее устранения.

Все представленные фото были сделаны с согласия клиента автомобиля ММС Мираж Динго 99 года выпуска, который обращался ко мне в связи с данной неисправностью.

По жалобам клиента автомобиль был крайне не предсказуем в поведении:

1. Запуск ДВС на холодную временами весьма затруднен. 2. Динамика автомобиля временами становится без всякой причины отвратительной. 3. Горячий ДВС крайне тяжело запускается. 4. Машина глохнет на перекрестках. 5. Повышен расход топлива. От себя добавлю еще несколько признаков данной неисправности: 6. Плавают обороты ХХ. 7. Динамика ухудшается по мере прогрева ДВС. 8. В крайних случаях появляется шум в районе главного шкива коленвала.

Учитывая, что данный ДВС оснащен топливной системой с непосредственным впрыском, первоначально именно она и была проверена. Однако ни кодов ошибок в работе, ни в принципе в поведении авто в общем ничего не было обнаружено, что могло бы приводить к описаниям клиента. Решено было понаблюдать за машиной с холодного пуска.

На следующее утро автомобиль завелся крайне не охотно, при этом по показаниям сканера топливная система была исправна. За исключением немного пониженного давления ТНВД – 4,4-4.6 МПа. Но, учитывая, что на улице еще ранняя осень, и не так холодно, на такой пуск влияние оказывало совсем другое.

По данным со сканера параметр IgnitionTiming постоянно менялся в пределах 10-38 градусов при оборотах 1000-1200 на прогреве. По мере прогрева ДВС динамика разгона ДВС становилась значительно хуже. В итоге при включении АКПП в режим «R» ДВС заглох вообще.

При повторном запуске ДВС не запускался до тех пор, пока температура двигателя не опустилась в район +40 +42С.

На заведенном двигателе со сканера был проведен тест по отключению приращения УОЗ и установка его в +5 градусов. Итог – мотор глохнет.

Сделан вывод о неисправности системы фазирования ДВС или неправильном определении положений коленчатого вала и распределительных.

Снимаю осциллограммы одновременно с датчиков положения коленвала (далее по тексту ДПКВ) и распредвала (ДПРВ). И тут обнаружена была весьма странная работа ДПКВ. Дело даже не в соответствии осциллограммам ДПКВ и ДПРВ.

Просто осциллограмма с ДПКВ выглядела следующим образом:

Рисунок 1. (к сожалению фото не было сделано, по этому осциллограмма восстановлена в графическом редакторе)

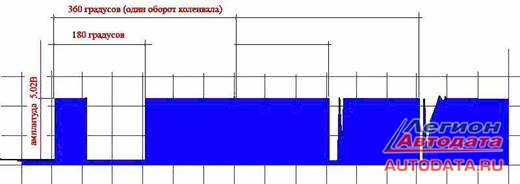

Нормальная осциллограмма с ДПКВ должна выглядеть так:

Рисунок 2. (осциллограмма восстановлена в графическом редакторе)

Принято решение о проверке счетного диска и самого ДПКВ. Оценка состояния ремня ГРМ и приводных элементов. Сразу оговорюсь – питание ДПКВ проверено заранее, нормальное.

При снятии главного шкива коленвала оказалось, что болт не затянут. Сальники коленвала и распредвалов текли.

В принципе ситуация довольно часто встречаемая при не своевременном обслуживании. Однако ответ в странном поведении угла опережения зажигания заключался в следующем:

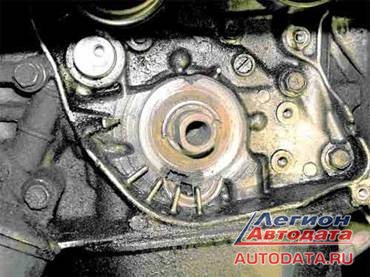

Рисунок 3

Шестерня (привода ремня ГРМ) коленвала разбита по посадочной поверхности, счетный диск погнут, и крепежные отверстия диска разбиты. Упорное кольцо счетного диска лопнуло пополам от постоянных биений. Хвостовик коленвала также поврежден.

Рисунок 5

При установке новой шестерни коленвала выяснилось, что из-за разбитой посадочной поверхности коленвала даже новая шестерня имеет достаточно большой люфт.
Рисунок 7 (так должна стоять шестерня)

Учитывая необходимость жесткой фиксации шестерни коленвала со счетным диском, было принято — решение заклинить шестерню в правильном положении. Фиксация шестерни сделана следующим образом:

1. В точках «А» (Рис.9) вдоль оси коленвала я просверлил отверстия ф 1,1мм на глубину примерно 20мм. Отверстия сверлятся при установленной шестерне коленвала.

2. Из сверла ф1,3мм изготовил две шпильки с заостренным концом с одной стороны.

3. Аккуратно в просверленные отверстия потихоньку, подбивая молотком, вставляю шпильки.

Вот что в итоге получилось (Рис. 9).

Рисунок 9

Как правило, посадочный паз разбивается с уклоном в одну сторону. В сторону, куда направлены ударные нагрузки при вращении коленвала и передачи крутящего момента главному шкиву. На данном моторе (наверное к сожалению) главный шкив коленвала фиксируется за штифт в шестерне коленвала (Рис.

9), а не по шпонке как на других моделях. При самопроизвольном откручивании фиксирующего винта, постепенно разбивается штифт и отверстие в главном шкиве.

В итоге постоянные колебания главного шкива и шестерни приводят к тому, что разбиваются как посадочные места шестерни и шкива, так и коленвала.

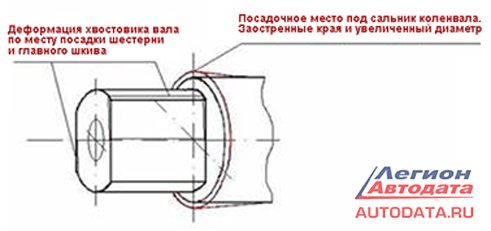

Есть еще один момент о котором необходимо напомнить. При повреждении хвостовика коленвала торцевая часть (по месту посадки сальника) обычно всегда имеет острые буртики и измененную геометрию (Рис. 10). Это ведет к повреждению при установке сальника коленвала. Что бы избежать этого я предварительно обработал наждачной бумагой острую кромку, сделав небольшую фаску.

• Рисунок 10
• После сборки получилось примерно следующее:
• Рисунок 11

Этот авто из других ранее отремонтированных еще не самый сложный. Был ММС Лансер Цедия у которого вал настолько сильно был разбит, что точно выставить нижнюю шестерню коленвала было крайне сложно. Однако из-за «не желания клиента» менять коленвал, было сделано следующее.

На исправной машине индикаторной головкой по высоте подъема поршня первого цилиндра было получено истинное положение ВМТ 1-го цилиндра, при которой метка по шестерне совпадала с маркером на корпусе масляного насоса.

Таким же образом была законтрена шестерня в необходимом положении на ремонтируемом моторе.

Вернемся все же к нашему ММС Мираж Динго.

При проверке в настольном варианте холодный ДПКВ вел себя весьма корректно, однако при нагреве его феном до +60 +70С датчик вместо сигнала выдавал напряжение в +5В.

Причина в том, что из-за постоянного трения с «кривым» диском-считалкой, ДПКВ просто перегрелся. Это привело к тому, что транзистор в составе датчика стал себя вести весьма не корректно при нагреве.

На сканере при прокрутке стартером на подогретом датчике параметр Crank Signal был OFF. Обороты двигателя 0. Отмечу что при указанных параметрах параметр Relay Fuel Pump так же OFF. По этим параметрам можно четко определить, исправен ли ДПКВ и его цепи или нет.

К сожалению, в моем случае ДПКВ от 4G15GDI на разборках и в магазинах города не нашлось. На разборке был куплен датчик от 4G64GDI. Электрическая и геометрическая часть самого чувствительного элемента одинаковая у многих моторов ММС. Единственное чем отличались датчики – расположение крепежа.

Сделано было следующее:

1. Вымерена высота от плоскости корпуса масляного насоса. Сравнил расположение крепежных отверстий у родного датчика и разметил новые на другом датчике.

2. Изготовил из металлических трубок подходящего диаметра две втулки и вклеил их в корпус нового датчика.

3. После высыхания клея еще раз сравнил полученные посадочные отверстия со старым датчиком. Надфилем доработал лишнее.
