Бензиновые автомобильные четырехцилиндровые двигатели автомобилей с серией AZ от Тойота — следующее поколение движков после серии S. Составные части двигателей серии AZ отлиты из алюминиевого сплава, в том числе головка имеющая два распредвала и по 4 клапана на цилиндр. Материал гильз цилиндров — чугун.

С инжектором, рабочее топливо — бензин марки А-92 и выше. Данный двигатель для Тойоты имеет систему изменения фаз газораспределения VVTi на шкиве распределительного вала для регулировки угла поворота распределительного вала впускных клапанов. На движке значительно снижены нагрузки на гильзы цилиндров, что снижает трение и повышает ресурс, проблема решена переносом оси цилиндра относительно оси. При объеме 2 л и мощностью 145-150 л. с. (при достижении 6000 об./мин.) двигатель 1AZ-FE с 2000 г. и по настоящее время (2016 г.) находится в производстве и устанавливается на Тойотах:

• Тойота Камри (Aurion)с 2006 по 2009 гг.;
• Тойота РАВ4 с 2001 по 2003 гг.;
• Тойота РАВ4 Euro с 2003 по 2006 гг.;
• Тойота Ипсум с 2001 по 2009 гг.

Без сомнений у двигателя имеется много достоинств. Недостатков со слабыми местами мало но они очень серьезные актуальные особенно если вы собрались покупать автомобиль с мотором 1AZ-FE не новым, а с пробегом.

Технические характеристики AZFE

Технические характеристики двигателя универсальны. Подобные моторы не отличаются большой мощностью или высоким крутящим моментом. Эти качества с лихвой покрывает долговечность двигателя и ремонтнопригодность. Почти отсутствуют детские болезни у агрегата.

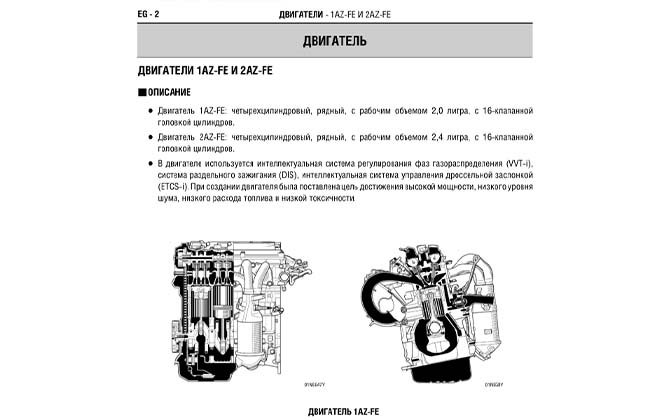

Посмотрим на технические характеристики модификации двигателя 1AZFE в таблице:

Ресурс двигателя равен 200 000 километров при должном уходе. Однако, как показывает практика мотор 1AZFE подлежит капитальному ремонту или замене после пробега в полмиллиона км.

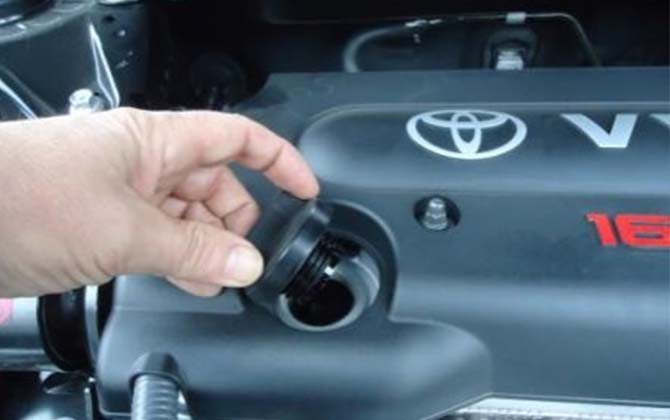

Масло рекомендованное для заливки в двигатель: 1AZFE – 0W 20, 5W 20. Эти масла не замерзают при низких температурах. Поэтому двигатель заводится без лишних действий автовладельца.

Сборка

Устанавливаем на свои места звездочку VVT и выпускного распределительного вала. Затягивая болты незабываем держать ключом распредвалы.

Ставим на место звездочку коленчатого вала и успокоитель цепи. На новой цепи находим две метки расположенные примерно на шесть звеньев друг от друга. Это метки распредвалов. Устанавливаем новую цепь, при этом совмещаем метки распредвалов и метку коленвала.

Ветвь цепи от звездочки выпускного распредвала, через звездочку VVT и до звездочки коленвала должна быть натянута. При этом должны совпасть метки на звездочках распредвалов. Ставим башмак натяжителя. На блоке для него вверху есть специальный паз, который надает ему «вывалится».

Собранная конструкция выглядит так.

Ставим на место крышку ГРМ, предварительно смазав контактирующие поверхности герметикам. Ставим новый натяжитель. Чека обращена вверх. Затягиваем две гайки.

Что бы привести натяжитель в рабочее состояние необходимо: надавить аккуратно наверх башмака натяжителя широкой отверткой до упора, так что бы ни повредить его и отпустить. Если натяжитель разрядился, то при последующим надавливание свободный ход будет очень небольшой. Для уверенности можно согнуть небольшой крючок из проволоки и аккуратно сдвинуть чеку, если сдвинулась, то все в порядке. Ну, или воспользоваться гибкой камерой.

После чего проливаем цепь ГРМ и звезды новым моторным маслом. Проворачиваем коленвал два оборота и проверяем метки на шкиве коленвала и между звездочек распределительных валов. На цепи метки уедут, внимание на них не обращаем, связано это с тем, что количество зубьев на звездочке коленвала меньше количества звеньев цепи ГРМ в разы. Если все метки встали на место, приступаем к окончательной сборке. Ставим на место все детали в порядке обратном снятию.

Заводим автомобиль. Забываем о данной процедуре еще на 160 000 км.

Особенности конструкции

Главным достижением двигателя модификации 1AZFE становятся легкий алюминиевый блок цилиндров, система газораспределения VVT-i. Система состоит из электронной дроссельной заслонки. Это делает работу мотора стабильной. А смещение оси коленвала повышает срок службы гильз.

Главным минусом в особенностях японского двигателя модификации 1AZFE является термостат. Он начинает барахлить в суровые российские зимы. С генератором же проблем не бывает. Ремонту подлежит генератор только после пробега 200 тысяч километров.

Еще одной особенностью бюджетного мотора стала работа на бедной смеси. Так как впрыск происходит в цилиндры. Затем горючее испаряется и поднимается к свечам зажигания, где происходит поджиг газовой смеси.

Внимание! Коробки передач к этому мотору 1AZFE– механические и автоматические. Если с механикой двигатель дружит, то с четырехступенчатой автоматической коробкой передач появляются проблемы в отношении принудительного зацепления передачи. Опытные механики говорят, что это проблема скорее АКПП, чем двигателя 1AZFE.

Перечень модификаций ДВС

Всего у серии 1AZ две модификации двигателей. Рассмотрим какие это модели:

• 1AZFE. О ней идет речь на данный момент. Этот мотор появился в 2000 году и выпускается по сей день. Это базовая модель, имеющая степень сжатия 9,6 и 9,8;
• 1AZFSE (D4). Отличается степенью сжатия, так как добавлены следующие параметры 10,5 и 11. Немного повышена мощность мотора. Если у первой модели максимум – 150 л.с., то у второй модели – 150 – 155 л.с.

Похожая статья Технические характеристики двигателя 2TR FE

Рассмотрим положительные и отрицательные стороны этих двух моделей серии AZFE.

Плюсы и минусы

Судя по отзывам автовладельцев у двигателя 1AZFE есть две признанные заводом-производителем проблемы:

• жор масла;
• неисправности блока цилиндров.

Это два главных минуса. К недостаткам 1AZFE относятся следующие неприятности, вытекающие из предыдущих двух проблем и возникающие сами по себе в следствие длительной эксплуатации мотора:

• вибрирует на холостых ходах. Чтобы исправить данную проблему, автовладельцу приходится прибегать к чистке системы подачи топлива, установки новых подушек. Подобные действия решают проблему ненадолго;
• мотор начинает дергать после пробега в 50 тысяч километров. Во впускном коллекторе образовался нагар. Следует его почистить. Иногда помогает замена лямбда-зонда;
• плавающие обороты. Начинается жор масла и топлива. Частая проблема 1AZFE. Неисправность возникает по вине системы EGR, установленной еще с завода. Следует обратиться в хороший сервис-центр и отключить систему;
• срывается резьба головки блока цилиндров (ГБЦ). Основная проблема, после которой мотор идет на капитальный ремонт. Возникает после пробега в 200 тысяч километров. При эксплуатации без мер профилактики может произойти ранее, чем после 200 тысяч. Полностью сбивается геометрия устройства, начинает скапливаться антифриз.

Из положительных сторон 1AZFE следует отметить:

• хорошая служба топливной системы;
• надежная ГРМ при пройденных 100 тысяч километрах;
• из мер профилактики нужно только вовремя менять свечи и поддерживать необходимый уровень масла в двигателе 1AZFE.

Автовладельцы также жалуются на высокую стоимость ремня генератора и других комплектующих. А масляный фильтр, свечи должны быть оригинальными. Подделки или китайские аналоги не подходят.

Гнет ли клапана в моторе при проблемах с ГРМ?

Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

Цепь 1az-fe

Еще одна проблема – такие моторы не слишком долго ходят после ремонта. Само восстановление непростое, так как специфические размеры под ключ и необычные заводские требования зажатия деталей создают проблемы. Чего стоит только момент затяжки шатунов, который должен точно соответствовать заводскому мануалу. Также непрост подбор поршней, особенно, если нужны ремонтные размеры. Если речь идет о капиталке, часто проще найти контрактный мотор.

Список моделей авто в которых устанавливался

Двигатель модификации 1AZFE можно найти на следующих транспортных средствах:

• Toyota Avensis – среднеразмерный авто с кузовом трех типов;
• Toyota Verso – относится к модели Авенсис;
• Тойота Виста – седан для внутреннего рынка;
• Тойота Камри – семейный полноразмерный седан;
• Тойота Рав 4 – полноприводный кроссовер.

Похожая статья Технические характеристики двигателя 1JZ GTE VVTi

Двигатель модификации 1AZFE можно найти и на некоторых других моделях транспортных средств компании Тойота.

Регламент обслуживания 1AZFE

Должный уход за двигателем 1AZFE, как и за автоматической коробкой передач, даст возможность эксплуатировать мотор, не зная капитального ремонта в течение 500 тысяч километров. Книга по эксплуатации двигателя содержит не только описание параметров мотора, но и сроки обслуживания.

Регламент для технического обслуживания двигателя 1AZFE:

• антифриз и моторное масло заменяют после пробега в 10 или 20 тысяч километров. Зависит от природных условий, в которых эксплуатируется автомобиль;
• картерную вентиляцию чистят после двух лет эксплуатации;
• свечи зажигания меняют после пробега в 30 тысяч километров;
• тепловые зазоры клапанов регулируют после 30 тысяч километров;
• ремни для навесного оборудования 1AZFE меняют ближе к сорока тысячам км;
• катколлектор меняют после 60 тысяч км. Так как в нем начинают прогорать отдельные участки.

Особое внимание уделять трем слабым местам двигателя 1AZFE – это топливный насос, впускной коллектор, ГБЦ.

Внимание! Ежегодный профилактический ремонт 1AZFE спасет от проблем с этими блоками. Устранив неисправность вовремя, можно продлить жизнь мотору.

Начнем

Снимаем декоративный пластик и откручиваем четыре болта крепящих модули зажигания. Снимаем модули.

Выворачиваем восемь болтов, две гайки и одну шпильку на 10 клапанной крышки. На фото отсутствует впускной коллектор, так как его сняли для разборки двигателя, вам снимать не надо.

Снимаем клапанную крышку вместе с прокладкой.

Отключаем минусовую клемму аккумулятора. Отсоединяем всю проводку с генератора и откручиваем два болта крепящих его. Снимаем генератор. Фото с тыльной стороны.

Поддомкрачиваем двигатель. Снимаем опору двигателя, выкручиваем три болта на 14. Если два боковых выкручиваются с помощью карданчика без проблем, то третий под блоком АБС …, а так же две гайки и болт на 14 крепление опоры к кронштейну двигателя. Вынуть опору мешает клапан VVT, его аккуратно снимаем. Крепится одним болтом на 10.

Сливаем антифриз с радиатора и блока цилиндров.

Кран на блоке находится под выпускным коллектором. На радиаторе слева, снизу.

Выставляем верхнею мертвую точку.

Снимаем переднее правое колесо и пластиковый брызговик.

Метка на шкиве коленвала должна быть напротив метки «0» на крышке ГРМ.

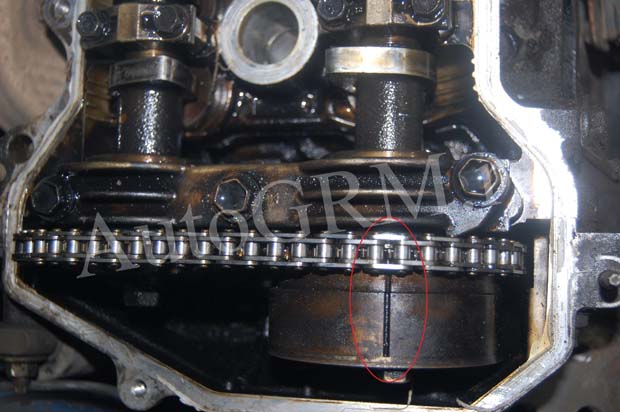

На звездах распределительных валов две метки друг напротив друга. Если этого не произошло, проворачиваем коленвал на один оборот. Качество фото хромает, поскольку сделано гибкой камерой. По-другому сфотографировать не получается так как мешают трубки кондиционера, АБС и ГУР.

Сымитируем положение на снятых деталях.

На звездочки выпускного распредвала метим звено цепи напротив верхней метки. На звездочке VVT звено напротив длинной метки.

Снимаем ремень привода вспомогательных агрегатов. Ключом на 19 за специальный выступ на автоматическом натяжителя проворачиваем его по часовой стрелки и снимаем ремень. Ослабляем болт крепления натяжителя.

Отворачиваем гайку крепления натяжителя.

Снять натяжитель мешает лонжерон в который упирается болт. Что бы его вытащить придется подданкратить двигатель. Ставим домкрат под переднею часть и на опоре КПП откручиваем гайку и вынимаем болт.

Поднимаем переднею часть двигателя по максимуму и снимаем натяжитель. Так же выворачиваем шпильку, на которой он держался, поскольку она будет мешать снять крышку цепи ГРМ.

Так же, вывернув три болта на 14, вынимаем кронштейн опоры.

Откручиваем шесть болтов на 10 крепления помпы.

Снимаем насос охлаждающей жидкости. Два болта короче остальных, на фото их не вынули. Запоминаем или метим места.

Стопорим коленвал, откручиваем болт и снимаем шкив коленвала. Что бы застопорить коленвал используем простой способ, включаем пятую передачу, в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинила его у тормозного суппорта и легким движением руки открутите болт.

Отверните 8 болтов на 10 и три на 12 крышки ГРМ. Снимите датчик положения коленвала. Так же снимаем насос гидроусилителя, два болта на 12.

Вверху слева на крышке установлен натяжитель цепи ГРМ, снимаем его открутив две гайки на 10.

Вынимаем его.

Снимаем крышку ГРМ. На снятой крышке видны места нахождения болтов ее крепления.

Снимаем ротор датчика положения коленчатого вала.

Откручиваем один болт башмака натяжителя и два успокоителя цепи, их снимаем.

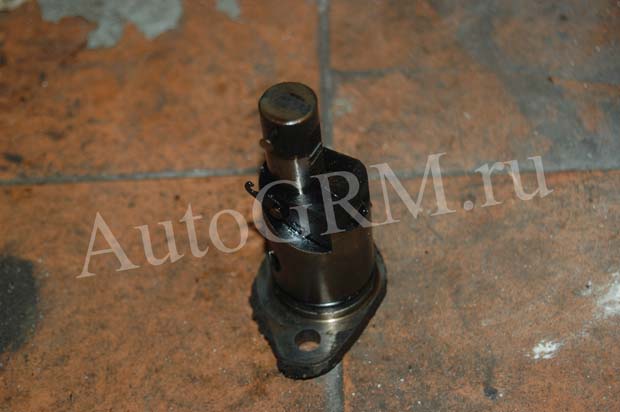

На натяжителя видны следы недопустимого износа.

Ставим метку на звене цепи ГРМ напротив метки звездочки коленчатого вала.

Снимаем старую цепь и звездочку коленвала. На трех звеньях новой цепи ГРМ есть стандартные метки, желтые или черные, зависит от производителя. Если приложить нашу цепь к новой, все метки должны совпасть, так же как количество звеньев.

Отворачиваем болт муфты VVT, удерживая распредвал ключом. Снимаем звездочку VVT. Не в коем случае откручивайте четыре пятигранных болта.

Так же поступаем со звездочкой выпускного распредвала.

Механизм привода ГРМ выглядит так.

Промываем все детали, очищаем от старого герметика все прилегающие поверхности. Распредвалы и коленвал не крутим.

Обзор неисправностей и способы их ремонта

Поговорим о трех слабых местах и ремонте основных неисправностей. Топливный насос изнашивается быстрее на отечественном горючем. Для двигателя модели 1AZFE требуется топливо с октановым числом не менее 92, в идеале 95.

Впускной коллектор сделан из пластмассы. Хоть он и заменяем, но в европейском климате служит дольше, чем в суровом российском. ГБЦ не ремонтнопригодная и не любит перегрева. От любого перегрева резьба вытягивается. Поэтому нужно вовремя менять масло и антифриз, чтобы не допускать перегревов. Особенно в летний период.

Проблема: Датчик давления. Датчик давления топлива любит работать со сбоями. Он может давать неверную информацию о давлении в рампе. Замыкает, появляются проблему с запуском мотора 1AZFE. Электронный блок управления перестает реагировать на поворот ключа в системе.

Как исправить проблему с датчиком давления. Датчик не ремонтируется. Лучше купить новый. Но такой будет стоить 150 долларов. Автовладельцы выходят из положения, покупая б\у на авторазборке.

Проблема: блок дроссельной заслонки. Нестабильный низкий холостой ход.

Решение. Чистка дросселя. Следует знать, что при бедной горючей смеси заслонка может не принимать участия в работе.

Проблема. Ошибка в вихревых заслонках. Это устройства, которые при малых нагрузках закрывают половину впускных клапанов. Оснащены клапаном. Автовладелец может не замечать ее, так как на поведении автомашины это никак не сказывается. Однако на табло появляется ошибка неисправности клапана.

Решение. Следует заменить клапан и его электрическую часть.

Проблема. Прыгающие обороты холостого хода. Возникает из-за того, что изношен сальник, который находится ТНВД. Он преграждает попадание бензина в масло. В случае поломки бензин спокойно смешивается с маслом. Начинаются сбои в работе ТНВД и в целом мотора 1AZFE.

Решение. Замена сальника 1AZFE.

Проблема. Шум и звон в моторе. Пропуски зажигания. Подобным образом приходит в негодность ремень ГРМ.

Решение. Замена ремня ГРМ должна производится каждые 200 тысяч километров.

Проблема. Слышен стук поршней. Значит изнашивается цилиндро-поршневая группа. Это слабое место в двигателей 1AZFE. Появляется сильный эллипсоидность цилиндров. Об это и свидетельствует стук.

Решение. Полная замена блока цилиндров 1AZFE.

Проблема. Жор масла в больших количествах. Проблема заключается в залегших поршневых кольцах.

Решение. Заменить поршневые кольца.

Проблема. Неисправности с фазовращателем и клапаном. Появляются ошибки при регулировании фаз. Так как изначально фазовращатель ставится ненадежный прямо с завода. Несмотря на улучшения этих устройств инженерами компании Тойота.

Решение. Замена фазовращателя. Чистка муфты, которая находится на клапане управления муфтой.

Внимание! Насос системы охлаждения 1AZFE меняют раз на 150 тысяч километров.

Варианты тюнинга мотора

Для увеличения мощности делают тюнинг двигателя модификации 1AZFE. Понадобится после пробега в 150 тысяч километров. Так как машина теряет в мощности. Существует три вида тюнинга:

Похожая статья Двигатель Mercedes om 457 la, обзор и основные проблемы

• чип-тюнинг. Делают с помощью программного обеспечения. Увеличивают мощность двигателя до 170 лошадиных сил. Вреда двигателю не наносит;
• расточка блока цилиндров. На выходе получается мотор серии 2 AZ, а объем увеличивается до 2,4 кубических сантиметров. Мощность тоже значительно увеличивается, но опытные механики за такой тюнинг потребуют дорогую плату;
• установка турбонаддува 1AZFE. Можно купить в комплекте от производителя TRD. Приобретают новые форсунки, толстую прокладку ГБЦ, интеркулер. Мощность на выходе составляет 200 лошадиных сил.

Кроме этого, профессионалы дела снимают заводские настройки, разрушают программные блоки, установленные заводом-производителем. Конечно, это все вселяет новое дыхание в двигатель 1AZFE, но вместе с этим снижает его долговечность. Об этом стоит задуматься перед тем, как начать тюнинговать мотор.

Тюнинг двигателя Toyota 1AZ-FE/FSE

Чип-тюнинг. Атмо

Существуют варианты по переделке двигателя в 2.4 литровый 2AZ, но стоимость подобных вещей находится далеко за гранью разумного. Поэтому рассмотрим наиболее актуальный вариант повышения мощности — наддув.

Компрессор на 1AZ-FE/FSE

На двигатели AZ, компаниями Blitz и TRD, выпускались готовые компрессор киты, от вас требуется только купить, установить, дополнить это интеркулером, блоуоффом, толстой прокладкой ГБЦ, форсунками производительностью 440сс, насос Walbro 255 lph, убрать катализатор, либо заменить выхлоп на прямоточный диаметр 63 мм, настроить на Greddy E-manage Ultimate и получить свои 200 л.с. на стандартной поршневой. Можно мозги оставить стандарт, но ехать будет однозначно хуже.
