Двигатель F14D4 устанавливался на Ланос, Шевроле Авео, Опель.

По мануалу рекомендуется регулярно регулировать тепловые зазоры клапанов в двигателе F14D4 каждые 100 т.км.

Замена ГРМ 160 т.км.

Зазоры клапанов должны быть:

впуск 0,25 мм (21-29)

выпуск 0,30мм (27-35 )

Клапана F14d4 регулируются толкателями, которые имют определенную толщину.

Момент затяжки болтов звёзд Распредвалов 65 Нм

Для регулировки необходимо снять катушку зажигания, клапанную крышку,защиту грм, подушку двигателя боковую.

После остывания проверить зазор между распредвалом и толкателем на соответствии заодскому, в случае необходимости разборка продолжается.

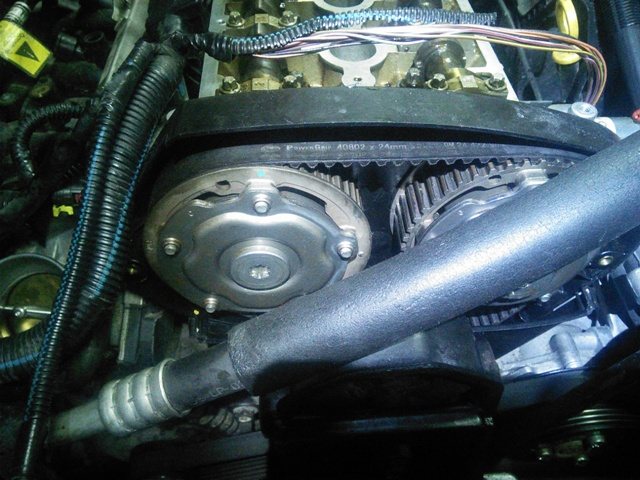

Далее крышки Грм, сам ремень ГРМ и фазовращатели.

С фазовращателями нужно быть осторожными, крышки имеют слабое зацепление и из под них вытекает много масла, нужно принять меры, чтобы масло не попадало на ремень ГРМ если он не полностью снимался.

Далее откручиваются сами крышки распредвалов и снимаются распредвалы.

Проверяется толщина стаканчиков клапана которых имеют не заводской зазор.

Стоимость регулировки клапанов от 2200 грн до 3500 грн ,толкатели F14d4 в наличии.

Доброго времени суток! Небольшой отчёт о самостоятельной замене мембраны клапанной крышки на моторе F14D4. Заезжал не давно к официалам шевроле на диагностику дросселя, вырос расход топлива, и плавали обороты. Причина оказалась в клапанной крышке. Сказали менять крышку. Самая дешевая под заказ 6500, брать китайскую не рискнул, тем более нет никаких отзывов. Порывшись на форумах OPEL понял что это болезнь этих моторов. Оказывается там рвётся мембрана, которую наши умельцы научились изготавливать. Вот её номер HR55564395A, стоит 1146 руб.

Вытащить эту мембрану из клапанной крышки не сломав креплений практически невозможно. На форумах масса информации по её замене.

После замены мембраны мотор стал ровно работать, вроде снизился расход топлива, обороты упали, лучше стала тянуть.

Chevrolet Aveo (Шевроле Авео) 1.4 F14D4 замена ремня ГРМ. Фото и видео инструкция

На ремонте у нас находится автомобиль Chevrolet Aveo (Шевроле Авео), на котором необходимо произвести заменe ремня ГРМ, на двигателе 1.4 F14D4 Покажем вам наглядную фото и видео инструкцию, посмотрев которую, вы сможете сделать всё своими руками.

Для работу из нестандартного инструмента нам понадобится вот такая пластина длиной 160 — 165 мм., для фиксации распредвалов.

И вот такая пластина с усиком, которую вы сможете без проблем сделать своими руками:

Её толщина где-то 2 мм., она нам потребуется для фиксации коленчатого вала. Самая тоненькая её полоска шириной где-то 7 мм. и длиной 50-60 мм.

Производить ремонт мы будем со снятием клапанной крышки, для того чтобы проконтролировать положение распредвалов. Приступаем к работе, открываем капот и снимаем вначале корпус воздушного фильтра. Отсоединяем разъём с датчика массового расхода воздуха, для этого снизу вынимаем язычок фиксатора и тянем его на себя. Ослабляем хомут крепления воздушного патрубка. Отсоединяем патрубок с корпуса. Приподнимаем корпус воздушного фильтра.

Так как нам необходимо будет вывешивать двигатель, снимаем защиту моторного отсека, для этого используем головку на 13:

Следующим этапом мы снимаем пластиковый кожух, для того чтобы потом добраться до натяжного ролика ремня вспомогательных агрегатов. В нашем случае крепёж не везде оригинальный, где-то есть Торкс, Шлис и т.д.

Головкой на 19 ослабляем натяжной ролик приводного ремня:

Ключ для этого крутим против часовой стрелки. После этого снимаем приводной ремень. Один ремень мы сняли, теперь нужно снять ремень насоса ГУРа, у него нет натяжного устройства. Его мы снимаем проворачивая шкив по или против часовой стрелки (как вам удобнее), второй рукой напрягаем ремень и тянем в бок:

Он у нас постепенно сползает.

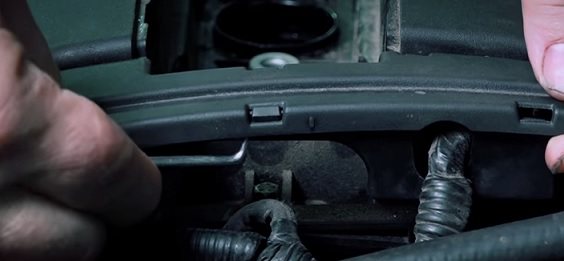

Переходим к клапанной крышке. По стрелочке сдвигаем руками накладку:

И приподнимаем её вверх. Под ней находятся катушка зажигания, отстёгиваем фиксатор разъёма и снимаем разъём с катушки. Головкой Торкс Т40 отворачиваем крепления катушки зажигания:

Немного поворачивая из стороны в сторону, вынимаем катушку из посадочного места. Дальнейшему снятию клапанной крышки мешают защитный пластиковый кожух. Он очень жёсткий, снимать его крайне не удобно, но придётся. Для этого мы используем металлический крюк:

Делаем так с двух сторон и снимаем верхнею пластиковую крышку. Затем там внутри отвёрткой нажимаем на язычок и приподнимаем кожух. Теперь мы получили доступ к шлангу вентиляции картерных газов, который подходит к клапанной крышке. Снимаем его, нажимаем плоской отвёрткой на его скобу крепления.

Берём ключ с головкой E11 и отворачиваем болты крепления клапанной крышки:

Всего их 11 штук. После этого покачиваем клапанную крышку из стороны в сторону руками и вытягиваем её вверх. Проворачиваем шкив коленчатого вала по часовой стрелки до совмещения меток на шкиве и кожухе:

И мы контролируем расположение проточек на распредвалах. Мы видим что они находятся в верхней части как положено, вставляем в них планку:

Теперь можно фиксировать коленчатый вал и снимать ремень ГРМ, но предварительно мы естественно снимаем планку. Коленчатый вал мы фиксируем при помощи планки с усиком, о которой писали ранее. Вставляем её в щель между поддоном двигателя и блоком цилиндров:

Отворачиваем болт крепления шкива:

Шкив при этом придерживаем руками, чтобы он не упал на пол. Головкой Е16 откручиваем болт крепления натяжителя ремня вспомогательных агрегатов, так как он перекрываем доступ к кожуху ремня. Головкой Е10 отворачиваем нижнею крышку кожуха ремня:

Два болты снизу и два сверху. Снимаем крышку. Доступ к болту крепления крышки кожуха ремня перекрывает трубка гидроусилителя, необходимо отвернуть кронштейн, который прикручен к верхней опоре двигателя:

Головкой Е10 отворачиваем крышку кожуха ремня ГРМ:

Всего два болта (левый и правый). Немного домкратим двигатель снизу, домкрат ставим под поддон. И теперь мы можем откручивать верхнею опору двигателя:

6 точек крепления. Снимаем опору, у нас в качестве препятствий для доступа к ремню ГРМ, остаётся только алюминиевый кронштейн, крепится он на 3 болтах под ключ на 15:

Описание системы охлаждения

Моторы Авео комплектуются стандартной жидкостной системой охлаждения. В неё входит ряд деталей – радиатор, электровентилятор, термостат, водяной насос, патрубки, отопитель и расширительный бачок.

Шевроле Авео.

Эта система необходима для поддержания рабочей температуры силового агрегата. Циркуляция жидкости производится по двум кругам – малому и большому. Рассмотрим, схему циркулирования ОЖ: водяная рубашка ГБЦ – патрубки – радиатор – водяной насос – термостат. В эту систему может добавляться отопитель.

Процедура замены ремня ГРМ на Chevrolet Aveo 1,4 литра 16 клапанов с фото и видео

Старенький, побитый жизнью Chevrolet Aveo, под капотом DOHC 1.4 л, замена ремня ГРМ на 120 000 километрах пробега. Двигатель E-TEC II при обрыве ремня гнет все клапана. Поскольку автомобиль производится концерном General Motors, процедура замены будет очень похожа на Нексию. Единственная проблема в замене — это то что ремень натягивается помпой.

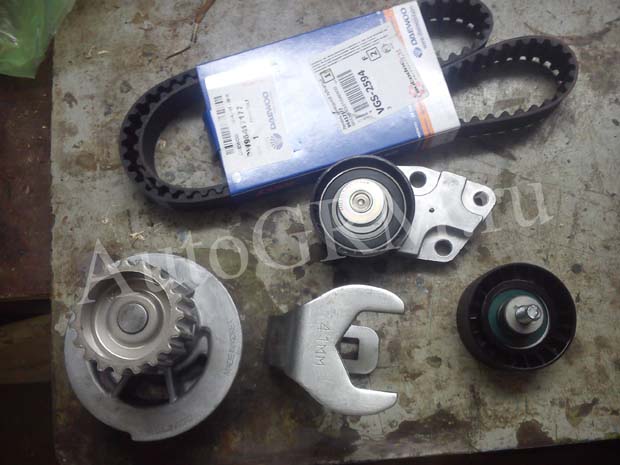

Для того что бы поменять ремень ГРМ на данной машине нам понадобится: огромное желание, две чашки кофе и специальный ключ на 41. Если с первыми двумя проблем нет, то специальный ключ надо либо заказать заранее (например, здесь, цена 700 рублей) или сделать самому. Мы раньше делали из метала толщиной примерно 2 мм, получалась не очень красиво, но как говорится «на безрыбье и рак рыба». Из материалов: ремень ГРМ, натяжной и обводной ролик и обязательно помпа. Помпу меняем однозначно. Поскольку, как только вы провернете старую помпу то при повторной натяжке она обязательно потечет.

Начинаем работу с внешнего осмотра.

Регламент обслуживания F16D3 1,6 л109 л. с.

Чтобы двигатель F16D3 действительно мог эксплуатироваться заявленные 250000 км без капремонта, следует придерживаться следующих сроков замены расходников и проводить операции обслуживания:

• фильтр топливный – засоряется примерно на рубеже 15000 км;
• картридж воздушного фильтра – приходит в негодность через год использования;
• свечи – рекомендуется проверять сопротивление ежегодно, менять максимум через 20000 пробега;
• АКБ – сроки эксплуатации указаны производителем, существенно отливаются в зависимости от конструкции аккумулятора;
• масло моторное и соответствующий фильтр – в условиях РФ рекомендуется обновлять каждые 7,5 – 10 тысяч пробега;
• ремень ГРМ – при использовании продукции гейтс ресурс составляет от 150000 км, на практике используются ремни со сроком эксплуатации 60 – 90 тысяч км;
• ремни навесного оборудования – уверенно проходят 30000 км;
• антифриз – теряет свойства, уже через 20000 км или в течение 2 лет;
• вентиляция картера – нуждается в продувке каждые 2 года.

Впускной коллектор

Приступим

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

А так же корпус воздушного фильтра.

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

3 – муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

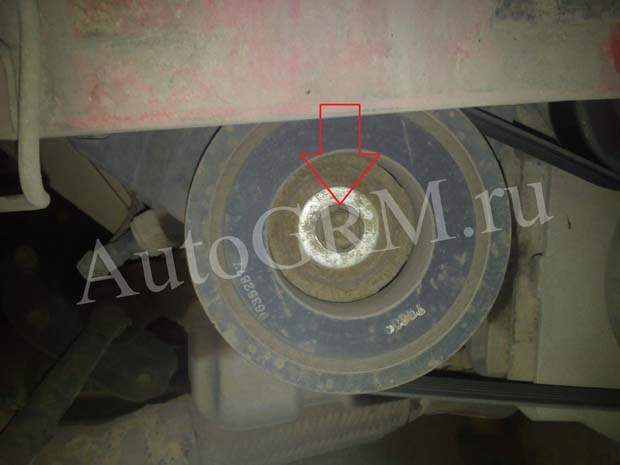

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

На коленвале метка тоже должна совпасть.

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

Перед нами предстает чудесная картина.

1 – звездочка впускного распредвала.

2 – звездочка выпускного распредвала.

4 – обводной (паразитный) ролик.

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

Схема системы охлаждения

Рассмотрим, как выглядит схема охлаждающей системы Шевроле Авео:

Схема системы охлаждения.

Элементы системы охлаждения: 1 — расширительный бачок; 2 — пробка расширительного бачка; 3, 4, 6, 11,16, 18 — хомуты; 5 — пароотводящий шланг расширительного бачка; 7 — соединительный патрубок; 8 — отводящий шланг радиатора; 9 — радиатор; 10 — отводящий шланг водяного насоса; 12 — патрубок водяного насоса; 13 — подводящий шланг радиатора; 14 — термостат; 15 — подводящий шланг обогрева дроссельного узла; 17 — подводящий шланг радиатора отопителя; 19 — дроссельный узел; 20 — отводящий шланг обогрева дроссельного узла; 21 — патрубок радиатора отопителя; 22 — отводящий шланг радиатора отопителя; 23 — жидкостный шланг расширительного бачка.

Список моделей авто, в которых устанавливался

Изначально мотор F16D3 монтировался на нескольких автомобилях производителя Daewoo:

• Lanos – кабриолет, седан, хетчбэк;
• Nexia/Cielo/Lemans/Racer/Pointer – седан, хетчбэк;
• Lacetti – универсал, хетчбэк, седан.

Daewoo Nexia

На корейском рынке Daewoo Nexia называлась Cielo. Эксплуатационные характеристики двигателя подошли и для другого производителя Chevrolet:

• Lanos – кабриолет, седан, хетчбэк;
• Lacetti – универсал, хетчбэк, седан;
• Cruze – универсал, хетчбэк, седан;
• Aveo/Sonic – седан, хэтчбэк.

Chevrolet Cruze

Запорожский автозавод использовал для ZAZ Chance комплектующие от Daewoo и Shevrolet, поэтому мотор изначально стоял и в этих седанах/хетчбэках. Позже ZAZ перешел на свои движки от Славуты и Таврии. Таганрогский автозавод ТагАЗ собирал Ланос с этим силовым аппаратом в период 1998 – 2000 г.г.

ЗАЗ Шанс

В Ростове-на-Дону автомобиль с этим мотором назывался Doninvest Assol, сходил с конвейера в течение года, однако производство свернули из-за несвоевременных поставок комплектующих корейским головным предприятием.

Holden Barina

Варианты тюнинга мотора

Специалисты утверждают, что двигатель F16D3 обладает потенциалом 70 л. с. без снижения эксплуатационного ресурса, поэтому предпочтительнее атмосферный тюнинг без турбонаддува:

• установка распредвалов с подъемом 9,75 мм и фазами 275 градусов взамен штатной комплектации;
• использование «паука» вместо родного выпускного коллектора с демонтажем каталитического нейтрализатора и установкой «обманки» на втором датчике СО;
• прошивка ПО в бортовом компьютере для регулировки новых настроек.

Тюнинг F16D3

Подобный тюнинг обеспечит 125 – 130 л. с., улучшится приемистость акселератора, даже на малых оборотах. В профессиональных ателье часто используется классический ВАЗовский тюнинг:

• расточка цилиндров на 1,5 мм;
• подбор соответствующего комплекта ШПГ;
• установка фильтра нулевого сопротивления;
• шлифовка каналов впускного коллектора.

Таким образом, мотор F16D3 имеет общий рейтинг пользователей +4, обладает высоким ресурсом. Его не обременительно обслуживать, можно производить капремонт собственными силами. Создан мотор для авто корпорации GM, устанавливался, даже на ZAZ, не доставляя проблем владельцу.
