ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

Проверка утечек

Перед запуском двигателя проверьте уровень масла / жидкостей, включая охлаждающую жидкость двигателя и моторное масло. Если уровень ниже нормы, долейте и доведите до требуемого уровня. См. главу ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

Проверьте, нет ли утечек топлива следующим образом:

Поверните ключ зажигания в положение «ON» (не запуская двигатель). Создав давление в топливопроводах, проверьте, нет ли утечек топлива на стыках.

Запустите двигатель. Увеличивая обороты двигателя, снова проверьте, нет ли утечек топлива на стыках топливопроводов.

Дайте поработать двигателю и проверьте, нет ли необычного шума или вибрации.

Примечание: Если гидравлическое давление внутри натяжителя цепи ГРМ падает после снятия/установки, в результате провисания в направляющей может возникать глухой стук при запуске двигателя и сразу же после него. Однако, это не указывает на неисправность. Стук прекратится после подьема гидравлического давления.

Хорошо прогрейте двигатель и убедитесь, что нет утечек топлива или масла / жидкостей, включая охлаждающую жидкость двигателя и моторное масло.

Выпустите воздух из трубок и шлангов соответствующих систем, например, системы охлаждения.

После того, как двигатель охладится, снова проверьте уровень масла/ жидкостей, включая охлаждающую жидкость двигателя и моторное масло. При необходимости долейте и доведите до требуемого уровня.

Таблица проверок

Компонент

Перед запуском двигателя

Nissan Qashqai оборудован бензиновыми двигателями HR16DE (1.6), MR20DE (2.0) и дизельными агрегатами M9R (2.0), K9K (1.5). На бензиновых двигателях независимо от типа мотора движение распредвала приводится в действие цепным приводом. На дизельных двигателях цепь ГРМ стоит только на M9R (2.0).

Согласно техническому паспорту Кашкай, процедура по замене цепи ГРМ . Как справится с заменой цепи своими руками смотрите в фотоотчете.

Перечень наиболее частых неисправностей и методы их устранения

Как было указано ранее, на инжекторном автомобиле с мотором MR20DE практически отсутствуют проблемы, при которых водитель не может добраться до пункта назначения или до ближайшего СТО и потребуется срочная переборка системы. Но всё же следует вовремя предупредить неисправность, или, при её возникновении, не откладывать ремонт в долгий ящик. Самодиагностика не всегда является хорошим выходом из ситуации.

Проблема плавающих оборотов

Часто возникает даже на новых автомобилях, пробег которых только перешёл отметку в 50000 км. Плавающие обороты наиболее ярко выражены на холостом ходу, и многие владельцы автомобилей, не напрягаясь, сразу отвозят машину к мотористу или мастеру по починке инжекторных систем. Но не стоит спешить, достаточно вспомнить устройство агрегата MR20DE.

На данном двигателе установлен электронный дроссель, на заслонке которого, со временем, образуется нагар. Как следствие – недостаточная подача топлива и эффект плавающих оборотов. Выходом из ситуации является простое применение специальной очищающей жидкости, которая продаётся в удобных аэрозольных баллончиках. Достаточно нанести жидкость тонким слоем на дроссельный узел, оставить на несколько минут и протереть сухой ветошью. Мануал имеет подробное описание данной операции.

Перегрев мотора

Проблема частая, обусловлена недостаточно качественными электронными компонентами, а не тем, что вышла из строя система охлаждения: термостат, помпа (замена помпы производится крайне редко) или датчик холостого хода. Перегрев двигателя не приведёт к его остановке, ЭБУ просто снизит обороты до определённого уровня, что также станет причиной потери мощности.

Происходит это из-за того, что неправильно работают датчики расхода воздуха, а точнее – терморезистор, который входит в их состав. Очень часто датчик температуры может повысить показания ровно вполовину, что система воспримет как перегрев двигателя и принудительно снизит его обороты. Для качественной и правильной работы системы терморезистор следует заменить.

Повышенный расход масла

Масложор многие воспринимают как наступление момента, когда необходимо делать дорогостоящий капительный ремонт двигателя. Но спешить не стоит, так как причиной этому могут быть кольца поршневые или маслосъёмные колпачки, эксплуатационный срок которых подошёл к концу. Тогда помимо повышенного расхода масла, также может образоваться нагар на внутренней поверхности цилиндра или там, где расположены поршни. Понижается степень сжатия в цилиндрах.

В характеристиках указан допустимый расход масла на угар, но если двигатель жрёт масло гораздо больше, то следует принимать меры. Замена колец, комплект которых не слишком дорогостоящий, потребует привлечения специалистов с качественного СТО. Перед заменой необходимо произвести такую операцию как раскосовка – очистка поршневых колец от нагара, а после –проверить какая компрессия в цилиндрах.

Растяжение цепи ГРМ

Можно перепутать с засорением дроссельной заслонки, ведь признаки точно такие же: неравномерный холостой ход, внезапные провалы в работе двигателя (которые похожи на отказ работы одной из свечей зажигания), снижение мощностных характеристик, стук при разгоне.

Необходимо заменить цепь ГРМ. Цена на комплект ГРМ вполне доступна, но, можно приобрести и подделку. Замена цепи происходит быстро, стоимость процедуры не высока.

Появление резкого и неприятного свиста

Свист становится ярко выраженным на недостаточно прогретом двигателе. Звук постепенно снижается или полностью пропадает после повышения температуры мотора. Причиной такого свиста становится ремень, который устанавливается на генератор. Если внешне не заметно на нём каких-либо дефектов, то ремень генератора можно просто подтянуть там, где находится маховик. Если же появились растяжения или трещины, то ремень генератора лучше всего заменить на новый.

Как правильно менять свечи зажигания

Вышеописанные неисправности не страшны, если вовремя их устранить. Но такая простая операция как моменты затяжки свечей зажигания может стать настоящей трагедией, после которой необходимо заменить цепь или ремень ГБЦ.

Закручивать свечи зажигания на моторе MR20DE следует только с помощью динамометрического ключа. Нельзя превышать усилие в 20Hm. Если приложить больше сил, то на резьбе в блоке могут возникнуть микротрещины, что станет причиной троения. Вместе с троением двигателя, усиливающимся пропорционально пройденным километрам, головка блока может быть покрыта охлаждающей жидкостью, автомобиль работает рывками, особенно, при установленном ГБО.

Поэтому применять динамометрический ключ необходимо. И лучше всего менять свечи зажигания на непрогретом двигателе.

Сколько стоит и какую цепь ставить

На Qashqai с мотором (1.6) устанавливают производственный артикул 130281KC0A. Ближайшими по тождественности цепями ГРМ будут от производителей Pullman 3120A80X10 и CGA 2CHA110RA.

Расценки на данную продукцию варьируются в пределах от 1500 до 1900 рублей. На Кашакай с двигателем объёмом 2.0 соответствовать будет цепь с каталожным номером Nissan 13028CK80A. Для альтернативной замены подойдут также цепи ГРМ ASParts ASP2253, цена 1490 рублей или Ruei RUEI2253, стоимостью 1480 рублей.

Инструкция по замене цепи ГРМ своими руками

Для работы по замене цепи ГРМ на Ниссан Кашкай понадобится

:

• трещотка с удлинителем;
• торцевые головки «на 6», «на 8», «на 10», «на 13», «на 16», «на 19»;
• отвертка плоская;
• новая цепь ГРМ;
• герметик;
• приспособление KV10111100;
• съёмник KV111030000;
• домкрат
• перчатки;
• ёмкость для слива моторного масла;
• спецсъёмник для шкива коленвала;
• смотровая яма или подъёмник.

Как поменять

:

1. Устанавливаем автомобиль на смотровую яму.
2. Снимаем правое колесо.
3. Отвинчиваем и вынимаем кожух мотора.
4. Демонтируем выпускной коллектор.
5. Сливам моторное масло из агрегата.
6. Отвинчиваем и вынимаем крышку ГБЦ.
7. Проворачиваем коленвал и выставляем поршень первого цилиндра в положение ВМТ при сжатии.
8. Поддомкрачиваем двигатель и вынимаем и выкручиваем правую опору подвески двигателя.
9. Демонтируем ремень генератора.
10. С помощью специнструмента удерживаем шкив от проворачивания, отвинчиваем болты крепления шкива коленвала на 10-15 мм.
11. Установив съёмник KV111030000, спрессовуем шкив с коленчатого вала.
12. Полностью отвинчиваем бот крепления шкива и вынимаем ролик с коленвала.
13. Отвинчиваем и извлекаем натяжитель навесного ремня.
14. Отсоединяем коннектор жгута проводов от клапана системы изменения фаз газораспределения
15. Выворачиваем болт крепления и извлекаем электромагнитный клапан.
16. С помощью трещотки и головки под болты «на 22», «на 16»,«на 13», «на 10», «на 8».Выворачиваем болты крепления в последовательности указанной на фото 13.
17. Ножом, разрезаем швы уплотнения и отсоединяем крышку.
18. Вставив в отверстие стержень диаметром 1,5 мм, отжимаем натяжитель и фиксируем его.
19. Откручиваем верхний болт со втулкой, верхнего крепления направляющей цепи и снимаем направляющую.
20. Таким же образом демонтируем другую направляющую цепи.
21. Извлекаем цепь ГРМ сначала со звёздочки коленвала, затем со шкивов впускных и выпускных клапанов.
22. При необходимости демонтируем крепление натяжителя.
23. Устанавливаем новую цепь ГРМ в порядке обратном снятию, совместив метки на цепи и на шкивах.
24. Очищаем стыки на блоке цилиндра и крышку ГРМ от старого герметика.
25. Наносим новый герметик толщиной 3,4-4,4 мм.
26. Ставим на место крышку ГРМ и затягиваем болты, указанные на фото 20, с таким усилием (моментом затяжки)
    :
    болты крепления 2,4,6,8,12 — 75Н·м;
27. болты крепления 6,7,10,11,14 — 55 Н·м;
28. болты крепления 3,5,9,13,15,16,17,18,19,20,21,22 — 25,5 Н·м
29. Оставшиеся детали собираем в порядке обратном снятию.

Проводим замену цепи ГРМ на автомобиле Ниссан Кашкай. И чтобы получить доступ к шкиву коленвала снимаем переднее колесо. А также такая процедура требует слива моторного масла, поэтому заодно и открутить пробку сливного отверстия в картере двигателя (подставив тару подходящего объема).

Снимаем подкрылок переднего правого колеса.

Откручиваем болты крепления верхней подушки двигателя (предварительно поддомкратив или подвесив двигатель).

Снимаем подушку двигателя.

Откручиваем гайку на 13 ролика натяжителя приводного ремня навесных агрегатов…

… также откручиваем центральный болт натяжителя, он расположен с торца ролика под генератором. Затем снимаем ремень, находящийся на приводе натяжителя.

Снимаем впускной коллектор и клапанную крышку.

Затем снимаем шкив коленвала, для этого необходимо зафиксировать шкив держателем, далее ослабить болт шкива так, чтобы он отошел от исходного положения.

Отворачиваем болты, чтобы снять помпу.

… отворачиваем нижний болт и вынимаем помпу. Такие долгие прелюдии позволяют получить доступ к болтам крепления боковой крышки двигателя, которая закрывает цепь ГРМ.

Выворачиваем болты крепления в последовательности указанной на рис. с помощью трещотки и головки под болты «на 22», «на 16»,«на 13», «на 10», «на 8».

Откручиваем боковую крышку и снимаем ее.

Смотрим на метки, они расположены напротив темных звеньев.

Замена

цепи ГРМ на
Ниссан
Кашкай

Цепь

ГРМ обеспечивает вращение валов двигателя, путем чего воздух смешивается с топливом в нужной пропорции и попадает в силовой агрегат автомобиля, а выхлопные газы в этом случае с его применением удаляются. Работа механизма газораспределения напрямую влияет на эксплуатационные показатели работы мотора, поэтому за его состоянием необходимо тщательно следить и при обнаружении малейших признаков неисправности решать. Когда
цепь
иначе говоря ремень газораспределительного механизма рвется, то неизбежен дорогостоящий ремонт автомобиля.

Вывод

Двигатели MR20DE являются достаточно надёжными и имеют высокий ресурс использования. Обслуживание силового агрегата необходимо проводить каждые 15 000 км, но вот бывалые автомобилисты рекомендуют провести спустя 10 000 км. Неисправности присутствуют, но они незначительны.

В далёком 1933 году произошло слияние двух известных корпораций: «Тобато имоно» и «Нихон сангё». Вдаваться в подробности не стоит, но через год было представлено официальное название нового детища – Nissan Motor Co., Ltd.

И практически сразу компания начинает поставку автомобилей Datsun. Как говорили основатели, это автомобили были созданы исключительно для Японии.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Спустя годы, марка Nissan является одним из лидеров в сферах конструирования и продажи автомобилей. Известное японское качество ярко выражено в каждом экземпляре, в каждой новой модели.

Особенности устройства цепного механизма на Nissan Qashqai

ГРМ на Ниссан Кашкай

с объемами двигателей 1.5 и 2.0 л, кроме того на других бензиновых агрегатах цепного типа, хоть и система газораспределительного механизма
Ниссан Кашкай
1.6 л, который для топлива использует дизель, имеет ремень ГРМ.

Замена

цепи механизма
Nissan Qashqai
3.5.0 л, 1.3.2 л, 1.5 л должна выполняться по регламенту через каждые 150–200 тысяч км пробега, а ремень на дизелях 1.6 л следует менять через такой же временной промежуток.

Цепной механизм более надежен и долговечен, в сравнении с ремнем, и, вы, менять его приходится реже, чем обычно указано в мануале. По большей части он эффективно выполняет свое предназначение и после 150 тысяч км и может без нареканий прослужить до 250–300 тысяч км пробега.

Замена цепи грм ниссан х трейл 2.

Обслуживание

Обслуживание силового агрегата проводится каждые 15000 км пробега. Бывалые автомобилисты рекомендуют сократить межсервисный интервал до 10000 км. Это позволит сохранять свойства двигателя больше и расширить его ресурс использования.

Двигатель MR20DE

Объём масла двигателя составляет 4.4 литра, а вот для смены потребуется всего 4 литра. Рекомендуемые масла для замены имеют следующие маркировки: 0W-30, 5W-30, 5W-40, 10W-30, 10W-40, 10W-60 и 15W-40.

Техническое обслуживание проводится по следующей схеме:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется ремень и ролики ГРМ, масло и фильтр, фильтрующие элементы топливной системы и воздушный фильтр. Также, проводится проверка форсунок и свечей зажигания. Особое внимание стоит уделить компьютерной диагностике. Гидрокомпенсаторы отсутствуют.

Как заменить цепь механизма

Во время работы с цепочкой ГРМ на Ниссан Кашкай

2л по другому других бензиновых моторах, выполняемой на дому, нужно соблюдать такую последовательность действий:

Демонтировать правое переднее колесо.

Внимание! Полный спектр работ важно производить при холодном двигателе!

• Первый цилиндр выставляется на такт сжатия: шкив коленчатого вала крутится по ходу часовой стрелки, здесь метки ВМТ совмещаются с зубчатым индикатором.
• Снимается ремень, находящийся на приводе натяжителя.
• После производится снятие впускного коллектора и клапанной крышки.
• Снимается шкив коленчатого вала и опора мотора.
• Удаляется масляный поддон.
• Следующий шаг – снятие крышки двигателя, для какой цели ослабляются болты, с крышки снимается сальник передний, который необходимо поддеть отверткой.
• После снимается натяжитель, успокоитель и сама цепь механизма газораспределения.

Замена цепи грм ниссан примера 1.6.

Следующий шаг – установка новой детали газораспределительного механизма.

Устройство двигателя Кашкай 2.0 л.

Рядный 4 цилиндровый 16 клапанный бензиновый мотор имеет алюминиевый блок цилиндров. Привод ГРМ цепной, имеется система смены фаз газораспределения с фазовращателем на впускном распредвалу. Гидрокомпенсаторов в ГБЦ нет. Регулировать клапана нужно вручную методом подбора толкателей-шайб разной толщины.

Головка блока цилиндров двигателя Nissan Qashqai 2.0

Головка блока Ниссан Кашкай

выполнена из алюминиевого сплава. В корпусе подшипников вращаются два распредвала, которые давят своими кулачками непосредственно на клапаны через специальные толкатели. Распредвалы крепятся не отдельными крышками, а общей пастелью. Свечные колодцы имеют очень тонкие стенки, переизбыток усилия при затягивании свечей приводит к трещинам в ГБЦ. Механизм смены фаз газораспределение на впускном валу реализован с помощью гидравлической системы. Рост давления вызывает увеличение отклонения распредвала от номинального положения относительно осей клапанов. Уровень давление масла регулируется электромагнитным клапаном, управляемым электроникой двигателя Nissan Qashqai.

Привод ГРМ двигателя Ниссан Кашкай 2.0

Привод ГРМ Nissan Qashqai 2.0 цепной

. Цепей две. Одна большего размера вращает звездочки распределительных валов, вторая малая звездочку масляного насоса. При интенсивной эксплуатации цепь начинает растягиваться после 100 000 пробега. Это приводит к смещению фаз, которые даже автоматика, управляющая фазовращателем, не может исправить. Схема ГРМ далее на фото.

Характеристики двигателя Nissan Qashqai 2.0

Рабочий объем – 1997 см3

Количество цилиндров – 4

Количество клапанов – 16

Диаметр цилиндра – 84 мм

Ход поршня – 90 мм

Привод ГРМ – цепь (DOHC)

Мощность л.с.(кВт) – 141 (104) при 6000 об. в мин.

Крутящий момент – 196 Нм при 4800 об. в мин.

Максимальная скорость – 195 км/ч

Разгон до первой сотни – 10.1 секунд

Тип топлива – бензин АИ-95

Расход топлива по городу – 10.4 литров

Расход топлива в смешанном цикле – 7.8 литра

Расход топлива по трассе – 6.3 литра

Стоит отметить, что на первом поколении Кашкай данный мотор показывал мощность в 141 л.с. второе поколение кроссовера с тем же силовым агрегатом показывает мощность в 144 лошадиных сил.

История мотора

На рубеже 20-ого и 21-ого веков перед японским концерном «Nissan» встала острая необходимость проектировки и последующего выпуска моторов нового поколения. Если с двигателями для моделей премиум-класса, внедорожников и спорткаров все обстояло неплохо, то вот бюджетные машины испытывали нужду в новых силовых установках. Старые ДВС попросту устарели и были неконкурентоспособными на рынке.

В отмеченный период японцы спроектировали несколько довольно-таки успешных и качественных серий моторов. Одной из них стала совместная разработка альянса «Nissan-Renault» под названием «MR».

ДВС из этой линейки смогли восполнить имеющийся проблем в моделях бюджетного и среднего класса, используясь до сих пор. Подобный успех моторного ряда «MR» во многом объясняется его неплохим функционалом, низкой ценой и отменным качеством.

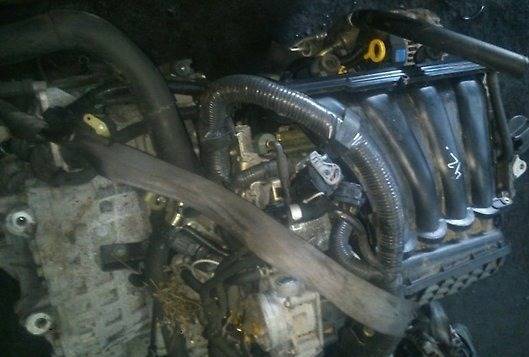

Рассматриваемый сегодня агрегат — MR20DD, является типовым представителем серии. Понять его общий концепт можно, если расшифровать название. Аббревиатура «MR20DD» означает:

• MR – серия бензиновых рядных моторов, разработанная Nissan совместно с Renault.
• 20 – объем мотора в децилитрах (если округлять, то получаются его стандартные 2 литра).
• D – система газораспределения «DOHC» с двумя распредвалами и 4-мя клапанами на каждый цилиндр, также способная менять фазы с учетом такта работы двигателя.
• D – система питания с умным прямым впрыском топлива в цилиндры (типовой инжектор).

Особых конструкционных тонкостей моторы «MR20DD» не имеют. Изготовлены они преимущественно из алюминия, являются рядными и работают на бензине. Выпускаются MR20DD исключительно в атмосферной вариации, поэтому найти их турбированные образцы или пытаться самостоятельно «турбировать» данные моторы незачем. Не стоит забывать об их бюджетности и предназначении для недорогих моделей авто.

Nissan Qashqai

Представители линейки «MR» с маркировкой «20DD» начали выпускаться японскими представительствами Nissan с 2005 года. Как было отмечено ранее, производство агрегатов продолжается до сих пор. Преимущественно, MR20DD устанавливались в две модели Nissan – Qashqai и Q-Trail. Ограниченными сериями эти моторы можно встретить в других «бюджетниках» японцев и машинах Renault.

Примечание! Более известным мотором из линейки «MR» является «MR20DE». Его главным отличием от рассматриваемого сегодня двигателя является система питания.

У MR20DE – это электронный распределенный впрыск (перед клапанами), у MR20DD – непосредственный впрыск прямо в цилиндры. В остальном же, конструкции данных ДВС идентичны.
