12.11.2019

Вопросы, рассмотренные в материале:

• Каковы преимущества двигателей «Ниссан» с цепным приводом
• Какие особенности замены цепи ГРМ в «Ниссан» необходимо учитывать
• Как выполняется замена цепи ГРМ на разных моделях «Ниссан»

Такая неисправность, как растяжение цепи ГРМ на автомобилях «Ниссан», вызывает споры и разногласия среди автовладельцев. Специалисты сервисов диагностируют проблемы различными методами. Анализируя данные осциллографа, показывающие, что произошла рассинхронизация датчиков коленвала и распредвала, можно говорить о растяжении цепи. Однако не каждый владелец готов сразу поверить в необходимость дорогостоящего ремонта. В статье поговорим о том, что представляет собой замена цепи ГРМ в «Ниссан», которая проводится после пробега в 170–200 тыс. км.

Преимущества и недостатки цепного механизма

У цепного привода на автомобилях Nissan есть свои преимущества и недостатки. Самый главное плюс – большой срок службы такого механизма, в привод ГРМ можно не заглядывать, пока не появился шум, есть моторы, которые без замены цепи выхаживали до 500 тысяч километров.

Первый признак неисправности в газораспределительном механизме – появившийся характерный звук, который напоминает работу дизеля. Причиной дефекта может быть необязательно сама цепь, нередко выходит из строя натяжитель, изнашиваются успокоители. Но то, что мотор заработал как дизель, тоже является преимуществом – водитель не может не заметить появившийся шум и обязательно предпримет меры для его устранения. Ремень ГРМ всегда обрывается неожиданно, а из-за него часто гнутся клапана в головке блока цилиндров, что приводит к достаточно большим финансовым и трудовым затратам.

К недостаткам цепного привода относится:

• повышенный шум в работе даже при исправном механизме;
• более сложная замена, в отличие от ремня ГРМ;
• относительно высокие цены на запчасти.

Инструменты и запчасти

Своевременная замена цепи ГРМ избавит от дополнительных финансовых затрат в случае разрыва во время работы двигателя. Тогда, вероятнее всего, придется менять двигатель целиком. Для начала сделайте осмотр натяжителя. Вторым этапом проверки является разборка двигателя QG18DE, визуальный осмотр цепных звеньев и комплектующих деталей: направляющих планок, звездочек на валах.

Для замены приготовьте оригинальные детали:

• цепь ГРМ QG18DE — 13028-4M51A
• направляющая планка — 13085-7J600
• успокоитель — 13091-7J600
• кольцевые уплотнения для помпы и масло насоса — 15066-5E510
• прокладка клапанной крышки —13270-95FOB
• сальник коленчатого вала — 13510-95FOA
• гидравлический натяжитель — 13070-95FOA

Понадобятся инструменты и приспособления:

• съемник шкивов, звездочек
• набор ключей, головок, отверток
• домкрат
• выколотка
• молоток
• обтирочный материал
• проникающая смазка
• герметик Reinzosil,
• силиконовый растворитель
• пассатижи
• разводной и динамометрический ключи.

Замена цепи ГРМ Ниссан

Как правило, цепные бензиновые двигатели производства Nissan имеют четыре клапана на цилиндр, два распределительных вала, установленных в ГБЦ. Для того чтобы заменить цепь, нужно разобрать всю переднюю часть ДВС, для этого снять:

• ремень генератора (кондиционера);
• шкив коленвала;
• клапанную крышку;
• переднюю крышку двигателя;
• звездочки распредвалов;
• при необходимости кронштейн крепления двигателя (опору);
• поддон (картер) ДВС.

В зависимости от модели мотора порядок разборки может меняться, трудоемкость замены цепи ГРМ Ниссан зависит от сложности устройства двигателя, например, выполнять работу на модели Ниссан Максима будет значительно сложнее, чем на «Альмере». Еще следует учитывать, что на многих «ниссановских» двигателях (например, GA 16) устанавливается две цепи;

• с помощью одной из них от коленчатого вала передается движение на промежуточную шестерню;
• вторая служит для передачи движения с промшестерни на распредвалы.

Пошаговая инструкция

Сначала необходимо демонтировать масляный сепаратор и крышку, закрывающую клапана. Здесь нужно немного постараться, так как открутить придется 13 гаек.

Между крышкой и головкой расположена резиновая прокладка, так вот, нужно очень постараться, чтобы она осталась невредимой. Теперь нам видна сама цепь, если натяжной ролик будет выдвинут.

Делаем ее визуальный осмотр и окончательно принимаем решение относительно ее замены.

Теперь ставим машину на нейтралку, при этом вывернув руль вправо. Нам необходимо провернуть коленвал по часовой. Для этого накидываем головку на гайку, которой крепится звездочка, и начинаем проворачивать.

Поршень должен находиться в первом положении. Если это не так, то ставим его в это положение вручную. Штифт должен располагаться между 6 метками на звездочке коленвала.

Если метки будут вам не видны, следует произвести проворот коленвала.

Теперь внимание: расположение всех деталей в этот момент нужно записать или лучше – зарисовать. Теперь на распределительном валу выбираем звездочку, которая, по вашему мнению, является наиболее изношенной. Ее нужно снять. С ней мы отправимся в магазин, когда пойдем покупать цепь.

Теперь вместе с направляющей вынимается ролик натяжения цепи.

Следующий шаг – демонтаж распределительных валов. Не путайте верхние метки. Вам будет намного проще, если вы обозначите их при помощи маркера. После снятия одного распределительного вала крепление нужно поставить на место установки, но не закрепляя его, а всего лишь наживив. Эта мера предосторожности необходима для того, чтобы не потерять крепление.

Сейчас нам необходимо снять старую цепь со звездочки. Сделать это можно, разъединив одно из звеньев. При необходимости можно воспользоваться напильником. Позвольте дать вам один совет: покупая цепь в магазине, обращайте особое внимание на то, чтобы она была с замком. Снять ее будет намного проще. Снимаем цепь.

Метки сразу могут и не установиться на изначальные позиции, потому что на кулачки будет давить пружина. Возможно, вам придется заменить не только цепь, но и звездочки. Принять такое решение можно после того, как новая цепь будет приложена к одной из звездочек, и таким образом будет проанализирован люфт. Если он достаточно большой, звездочки однозначно нужно менять.

Надевается новая цепь следующим образом: новая и старая цепи разъединяются. Это будет сделать намного легче, если на цепях находятся замки. Теперь к обоим концам старой цепи подсоединяем новую. Таким образом у вас должна получиться одна длинная цепь.

Здесь нам очень понадобится помощник. Он будет вращать коленчатый вал, а вы подавать цепь. Через некоторое время старая цепь выйдет, а новая окажется зацепленной. Само собой, после этого старая цепь отсоединяется, а новую следует замкнуть.

Главную часть работы можно считать выполненной.

Теперь нужно установить коленчатый вал в положение, в котором он находился изначально. Не пугайтесь, если метки не совпадут. Это может произойти из-за того, что пружина давит на кулачки, из-за чего и происходит смещение. Сейчас берем цепь справа и натягиваем ее.

Теперь ее следует надеть на звездочку правого распределительного вала. Производя это действие, стараемся делать так, чтобы распределительный вал принял нужное нам положение.

Возможно, правый распредвал придется вывернуть немного по часовой, так как пружины в свободном положении будут постоянно тянуть его назад. Звено цепи, попавшее на отмеченный зуб, должно быть помечено. Используйте для этого краску или тот же маркер.

После этого отсчитываем 21 звено и следующее – помечаем. Именно это звено надевается на помеченный зуб звездочки левого распределительного вала. Теперь цепь устанавливается на звездочку левого распредвала.

Затем устанавливается натяжитель. Чтобы цепь приняла верное положение, нужно 2-3 раза прокрутить коленвал. Помните, что крепежи звездочек должны быть натянуты должным образом. Устанавливаем направляющую цепи, крышку клапана, сепаратор и свечи. После этого процедуру замены цепи можно считать проведенной.

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Замена цепи Ниссан Санни

Автомобиль Nissan Sunny производился японским концерном в различных кузовах, наиболее известными поколениями Санни считаются модели N14 (годы выпуска 1990-95), N15 (1995-2000) и N16 (2000-2006). Самыми распространенными являются моторы с объемами 1400, 1500, 1600 и 1800 см³, моделей GA14, GA16, QG15DE, QG18DD.

Все двигатели на авто Sunny четырехцилиндровые, имеют поперечное расположение. Замену цепи Ниссан Санни произвести несложно, и выполнить работу можно своими руками. Единственное важное условие – необходимо правильно совместить метки распределительных валов и коленвала. Работу можно выполнить за несколько часов, максимум она займет один рабочий день, но лучше не торопиться и делать все аккуратно.

О состоянии газораспределительного механизма судят по верхнему натяжителю – если цилиндрик натяжного устройства вышел уже далеко, значит, цепь вытянута, и она подлежит замене.

4.4.4 Снятие и установка ремня привода ГРМ

Снятие и установка ремня привода ГРМ

Снятие

Замена цепи ГРМ Ниссан Альмера

Nissan Almera производился в двух поколениях, автомобили первой версии (N15) выпускались с 1995 по 2000 год, машина комплектовались бензиновыми моторами GA14DE и GA16DE объемами 1,4 и 1,6 л, а также двухлитровыми ДВС SR20DE, который пошел в серию на Альмере с 1996 года. GA14 и GA16 отличаются между собой только объемами цилиндров, по своей конструкции двигатели идентичны.

Авто Ниссан Альмера N16 производился с 2000 по 2006 год, в комплектации в основном шли бензиновые 4-цилиндровые ДВС QG15DE (1,5 л) и QG18DE (1,8 л). Все перечисленные движки на Nissan Almera – с цепным приводом ГРМ, газораспределительный механизм на этих моторах очень надежный. Первые признаки неисправности начинает появляться не раньше чем через 200 тыс. км, но если ГРМ зашумел, следует менять весь комплект, в который входит (для ДВС серии QG):

• натяжитель;
• верхний и боковой успокоители;
• башмак;
• цепь;
• две звездочки (шестерни) распредвала;
• звездочка коленвала;
• цепь.

В комплекте ГРМ для двигателей GA входит две цепи, соответственно, и два натяжителя, но нет верхнего успокоителя. В наборе ГРМ SR20DE (2,0 л) предусмотрена одна цепь, верхний и боковой успокоители, башмак, натяжитель, шестерня коленвала и распредвала (2шт). Замена цепи ГРМ Ниссан Альмера SR20DE производится стандартно – разбирается передняя часть двигателя, также снимается клапанная крышка и картер (поддон).

Быстро меняем цепь QG18DE

Замена цепи способом протяжки происходит без снятия передней крышки, замены натяжителя, башмаков и других комплектующих деталей. Суть метода заключается в протаскивании нового привода, используя старую цепь. Используем инструменты, что и выше. Рассмотрим на примере аналогичного 4-цилиндрового двигателя.

Действуем в такой последовательности:

1. Фиксируем распределительные валы в положении ВМТ поршня первого цилиндра.
2. Отмечаем, где расположены метки цепи на звездочках. Маркером наносим метку на шкиве КВ.
3. Приспособлением для выпрессовки звеньев разъединяем новый привод.
4. То же самое делаем со старой цепью. Разъединяем ее на третьем звене от метки, как и на новой. Зафиксируйте привод пластинами или проволокой, чтобы не соскользнула вниз. Следите, чтобы ничего не падало внутрь двигателя!
5. Временно соединяем старую и новую. На впуске соединяем звено болтиком М3, а на выходе соединим медной проволокой.
6. Протаскиваем привод. Разъединяем временные соединения, соединяем звенья. Проверяем метки. Проследите, чтобы метка на шкиве КВ тоже совпала.

Способ позволяет сделать быструю замену цепи ГРМ, но сделать это без приспособления для выпрессовки звеньев довольно сложно, поэтому подумайте, прежде, чем принять такое решение.

Замена цепи ГРМ Ниссан Примера

Впервые Nissan Primera в кузове P10 дебютировал в 1996 году, затем автомобильной было выпущено еще два поколения (P11 и P12), выпуск модели прекращен в 2008 году. Все бензиновые силовые агрегаты «Примеры» имели цепной привод ГРМ, на машины устанавливались двигатели:

Моторы Primera серии QR также устанавливались на автомобили Nissan X-Trail, Serena, Teana, этот силовой агрегат пришел на смену моторам модели SR. Самостоятельно менять комплект ГРМ на движках QR достаточно сложно, лучше такую работу доверять специализированным автосервисам. По времени замена цепи ГРМ Ниссан Примера на ДВС QR в среднем занимает от 9 до 12 часов, а без хороших слесарных навыков подобный ремонт может затянуться надолго.

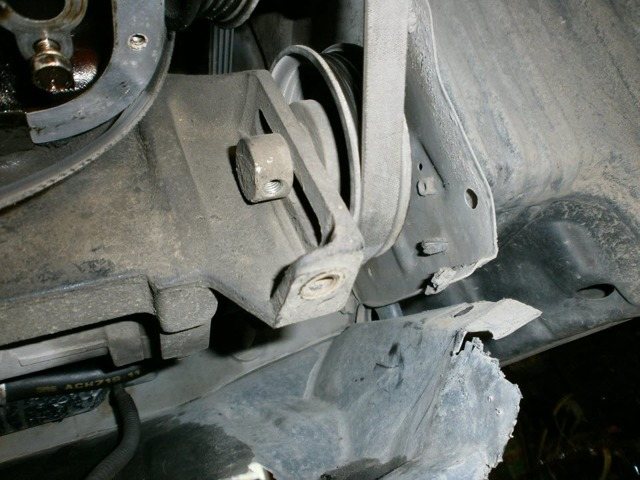

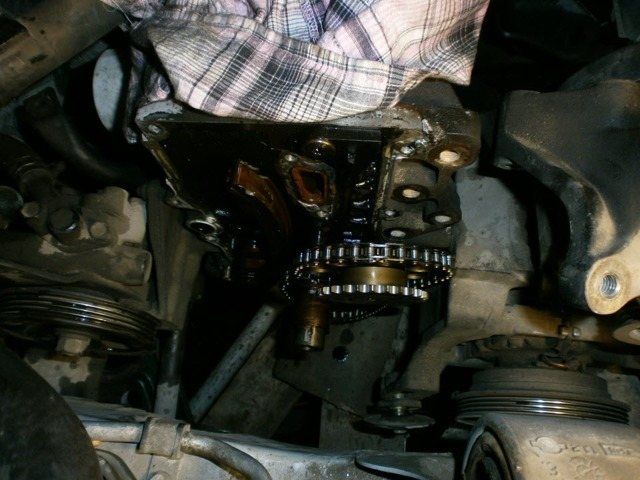

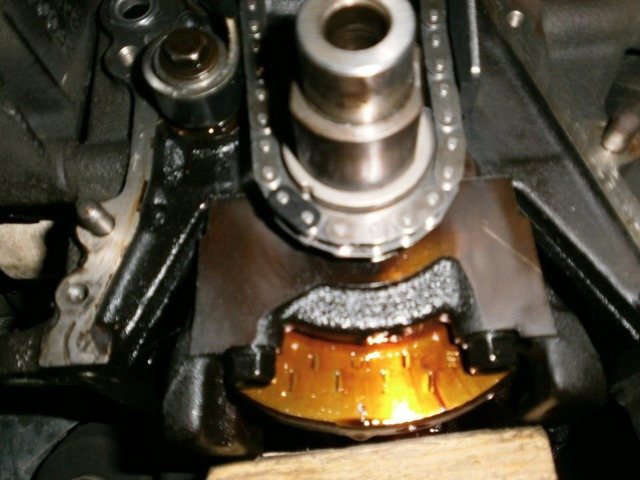

Ремень ГРМ Nissan Primera Р12

Автомобиль Nissan Primera Р12 японского производства имеет хорошие технические характеристики. Его оснащение полностью соответствует уровню автомобилей D-класса. В правильности и стабильности работы любого транспортного средства, как и Ниссан Примера Р12, важную роль играет натяжение ремней и их состояние.

Так как во время движения транспортного средства и работы двигателя на ремни оказывается большое механическое воздействие, они могут по истечении времени стереться, растянуться, что негативно скажется на их передаточных свойствах.

Газораспределительный механизм (ГРМ) автомобиля отвечает за впуск горючей смеси в цилиндрах ДВС и выход отработавших газов. При использовании ременной передачи синхронизацию коленчатого и распределительного валов обеспечивает ремень ГРМ. В современных автомобилях в большинстве случаев производится установка ГРМ с цепной передачей, которая отличается большей надежностью и долговечностью. На автомобилях Nissan ремни используются на некоторых моделях с дизельными двигателями.

Многие владельцы Nissan Primera Р12 используют как оригинальные ремни ГРМ, так и их аналоги, которые ничуть не уступают первым в качестве. Оригинальная деталь имеет артикул 1307754A02 и стоимость его составляет примерно 2500 рублей. Стоит обратить внимание, что в данную сумму не входят натяжные ролики.

Что касается аналогов ремней на Ниссан Примера Р12, то с ними можно ознакомиться с помощью приведенной таблицы.

BOSCH 1 987 949 044

Это наиболее популярные аналоги ремней и ремонтных комплектов.

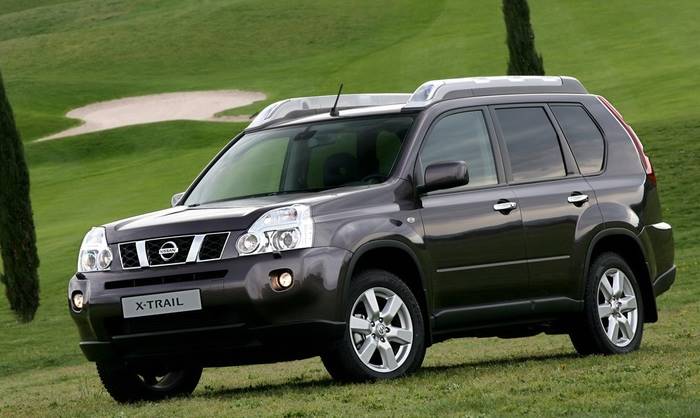

Ниссан Х Трейл: замена цепи ГРМ

Nissan X-Trail выпускался в трех поколениях – T30, T31 и T32, кроссовер производится с 2001 года. Линейка двигателей T30 представлена двумя четырехцилиндровыми силовыми агрегатами QR20DE и QR25DE, в поколении T31 вместо двухлитрового MR20DE стал устанавливаться мотор MR20DE.

На двигателях QR цепь может вытянуться на пробеге ближе к 150 тыс. км, признаками возникающей неисправности является:

• уменьшение мощности двигателя;
• подтраивание на холостых оборотах;
• шумная работа ДВС на холостом ходу.

На автомобиле Ниссан Х Трейл при замене цепи ГРМ (дв. MR20DE) в комплекте меняются:

• две цепочки (основная и привода масляного насоса);
• одна шестерня балансировочного вала;
• две шестерни распредвала;
• одна шестерня коленвала;
• два натяжителя (нижний и верхний);
• башмак;
• верхний и боковой натяжители.

Тюнинг двигателя Ниссан QG16DE

Чип-тюнинг

На вопрос «Как увеличить мощность двигателя Ниссан Альмеры Классик/Примеры», часто звучить ответ «Сделай чип тюнинг, вот у меня поехалаааа… «. Это все ерунда, простым чипом ситуацию не изменить, если что то и добавится, то почувствовать это будет сложно. Так как дорабатывать двигатель? Атмосферный мотор, любой, дорабатывается проверенными ходами, ставятся валы с умеренной фазой и подъемом, ресивер, делается портинг ГБЦ, прямоточный выхлоп с пауком 4-2-1, настраивается и едет. На двигатель QG16DE спортивных распредвалов и ресивера в продаже не обнаружено, будем довольствоваться тем, что есть. Ставим прямоточный выхлоп с пауком 4-2-1, отдаем ГБЦ на расточку и шлифовку каналов, ставим большие клапаны, прошиваемся и получаем до 130 л.с. без потери в ресурсе. Хотите больше, тогда нужно делать распредвалы на заказ с широкой фазой и большим подъемом, ставить 4 дроссельный впуск, но строить злой атмо на моторе QG16DE не рационально, для этого существуют ТАЗы ))

Турбина/Компрессор на QG16DE

В общем и целом, идея хорошая и реализуемая, но здесь слабое звено КПП, поэтому идею турбины отбрасывайте сразу. Остается компрессор, его можно поставить даже без замены ШПГ, при степени сжатия 9.5, дуем до 0.5 бар без дрожи в коленках, больше вам все равно коробка не позволит. Чтоб успешно установить компрессор на QG16DE, нам понадобится… компрессор естественно, возьмем популярный ПК-23-1 либо аналог, выхлоп прямоточный с пауком 4-2-1 и онлайн настройка, получим около 150-160 сил без проблем. Хотите больше? Делайте свап более мощного и изначально приспособленного к тюнингу мотора, без вариантов.

РЕЙТИНГ ДВИГАТЕЛЯ: 3++
