Хорошо иметь автомобиль с отличным по всем характеристикам двигатель и не напоминающий о себе какими-то проблемами и неисправностями. В большей или меньшей мере говоря про отличный двигатель нужно сравнивать двигатели автомобилей в течении всего жизненного цикла. По ресурсу само собой разумеется у разных марок и серий двигателей имеются отличия. После окончания ресурса затраты на ремонт мотора также отличаются. Будущим владельцам тойот нужно хорошо продумывать все возможные проблемы и затраты связанные с эксплуатацией, обслуживанием и ремонтом двигателя. Итак, какие недостатки и слабые места имеются на двигателе 2AZ-FE? Об этом и пойдет речь.

С двигателем 2AZ-FE производились автомобили Тойоты:

• Тойота Камри (2002—2011);
• Понтиак Вайб (2009—2010);
• Тойота Камри Солара (2002—2008);
• Тойота РАВ4 (2004—2007);
• Тойота Хайлендер/Клюгер/Харриер (2001—2007);
• Тойота Эстима/Тойота Ипсум/Тойота Превия/Тойота Тараго;
• Тойота Альфард;
• Тойота Блэйд;
• Тойота Авенсис;
• Тойота Сайон TC (2005—2010);
• Тойота Сайон XB (2008—2015);
• Тойота Марк X Zio (2007—2013).

Основные технические характеристики двигателя

Силовые агрегаты серии универсальные, поэтому их характеристики не отличаются чрезмерным нагнетанием мощности или удивительным крутящим моментом. Японцы постарались сделать агрегат, который выносит большой пробег без ремонта, имеет практичные цепи ГРМ, а также обладает минимальным количеством серьезных проблем.

Вот основные характеристики двигателя 1AZ-FE:

Конструкция силового агрегата Тойота

Легкий алюминиевый блок цилиндров и отличная система газораспределения VVT-i стали важными достижениями агрегата. Электронная дроссельная заслонка облегчила работу мотора, сделала ее более стабильной и сняла ряд потенциальных поломок. Ось цилиндров имеет конструктивную особенность – смещение относительно оси коленвала. Сделано это для повышения срока службы гильз.

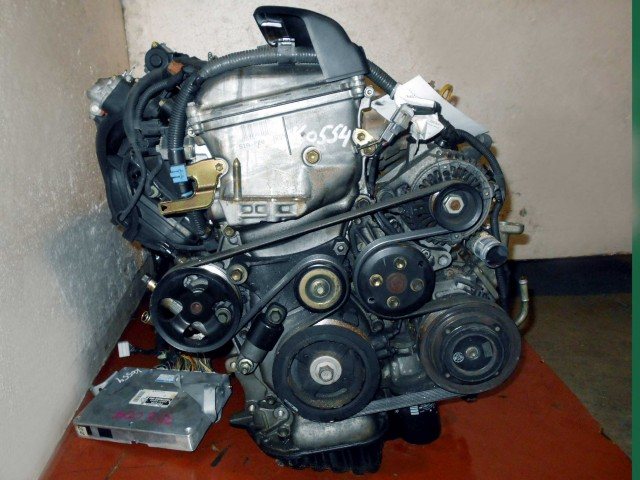

Блок двигателя 1az-fe

Ресурс двигателя завод не определял, но отзывы позволяют составить мнение о сроке службы агрегата. Пробег в 300 000 км считается нормальным. При большем пробеге возникают неполадки, которые свидетельствуют о серьезном износе основных механизмов и деталей.

Навесное оборудование ходит долго, не вызывает проблем. Генератор на некоторых авто требует замены после 200 000 км. В системе охлаждения проблемы может вызывать только термостат, который не любит российскую зиму. Непосредственно клапанный механизм, а также вся система ГБЦ проблем не вызывают. Важно следить за условиями эксплуатации и обеспечивать хорошее обслуживание.

Коробки передач для двигателя 1AZ

Коробки устанавливались традиционные механические и автоматические. Механика на 6 ступеней служит вполне качественно, не вызывает никаких проблем. Автоматы отличаются нетрадиционным поведением в режимах D4 и некоторых вариантах принудительного зацепления передачи. Но это вопрос не к мотору, а к самой АКПП. Устройство коробки достаточно сложное, и одной из больших проблем для владельцев таких авто с автоматом станет высокая стоимость ремонта.

Главные рекомендации по эксплуатации

Чтобы продлить срок службы механизмов, необходимо позаботить о благоприятных условиях эксплуатации агрегата.

1. Избегайте применение некачественного топлива или масла, которые так необходимы для полноценного функционирования любого мотора. Даже незначительное количество серы, которая может оказаться в составе бензина, может стать причиной износа прецизионных сопряжений, словно от абразивного порошка.
2. Чтобы не столкнуться с проблемой протечки бензина из ТНВД в масляный картер, рекомендуется постоянно контролировать показатель уровня масла. Для этого не обязательно иметь приборы, все делается на ощупь. Если уровень растет, то стоит провести диагностику состояния насоса.
3. Впускная система должна быть под контролем. Поэтому необходимо обеспечить ее полноценную прочистку. Для этого необходимо прогнать силовой агрегат на больших оборотах, что позволит избавиться от возможного нагара на деталях ШПГ.
4. При замене ремня ГРМ важно следить за совпадением меток звездочек на крышках передачи и на самой цепи. Все расходные материалы для установки должны быть качественные.

На какие автомобили устанавливался двигатель 1AZ-FE

Список моделей для данного агрегата небольшой. Модифицированная версия FSE с непосредственным впрыском ставилась на больший спектр моделей. Описываемый сегодня агрегат служит под капотом таких авто:

• Toyota Camry (в некоторых странах Aurion) 2006-2009 годы выпуска;
• Toyota RAV4 (также ставили на РАВ4 Евро) с 2001 по 2006 годы;
• Toyota Avensis Verso (в некоторых странах Picnic) c 2001 по 2009 годы.

Несмотря на то, что агрегаты уже не ставят на новые авто концерна для РФ, они до сих пор выпускаются и продаются в качестве запчастей для ремонта авто. Основная масса на российском рынке представлена в Камри и RAV4, а вот Авенсис Версо у нас практически не продавался, есть только авто, привезенные б/у из Японии.

Список моделей авто, в которых устанавливался

Применялся мотор 2AZ FE для оснащения тяжелых автомобилей D, D+ и E класса производителя Toyota:

• Mark 2 – 2007 – 2013, седан;
• Avensis – универсал, лифтбэк, седан;
• Highlander/Harrier/Kluger – 2001 – 2007, кроссовер;
• Blade – с 2006 года, семейный хетчбэк;
• Alphard – с 2002 года, минивэн;
• Estima – с 1990 года, минивэн;
• Tarago – с 1990 года для Японии, минивэн;
• Previa – с 1990 года, минивэн для внутреннего рынка;
• Ipsum – 1995 – 2009, компактвэн;
• RAV4 – 2004 – 2007, кроссовер;
• Camry – 2002 – 2011, крупногабаритный семейный седан;
• Corolla XRS – 2009 – 2010, для Мексики 2011 – 2013, крупноразмерный седан;
• Camry Solara – 2002 – 2008, двухдверный кабриолет;
• Matrix S/XR/XRS – 2009 – 2011, гибрид хетчбэка и кроссовера;
• Rukus – минивэн Королла серии.

Уникальные характеристики двигателя позволили комплектовать им автомобили:

• Pontiac Vibe – 2009 – 2010, американский кроссовер;
• Scion xB – 2008 – 2020, хетчбэк для Америки;
• Scion tC – 2005 – 2010, купе для американского рынка
• Scion Vanguard – кроссовер экспортного варианта.

Pontiac Vibe

Для кроссоверов, микроавтобусов и тяжелых переднеприводных авто мотор 2AZ FE обеспечивает ресурс от 350 тысяч пробега.

Основные неполадки в двигателях серии 1AZ

Несмотря на довольно высокую надежность данных агрегатов, детские болезни были и у них. Важно отметить, что даже новые двигатели не избавились от большей части проблем. Много неприятных мелочей, такие как поломка и необходимость замены толкателей, часто приводят к масштабным работам – гильзовка, замена стандартных деталей на поршни ремонтного размера, к примеру. Но это единичные проблемы. Стоит помнить о более массовых неприятностях:

1. Срыв резьбы крепления головки блока цилиндров. Прокладка не спасает, антифриз скапливается на задней стенке блока. Сбивается геометрия конструкции, блок отправляется на помойку, нужен дорогостоящий ремонт.
2. Вибрация на холостых оборотах. Это также выливается в проблему холостого хода. Обычно помогает чистка системы подачи топлива, EGR, клапана холостого хода. Также частично снимает вибрацию замена подушек установки агрегата.
3. Мотор дергается. 1AZ-FE подвержен образованию нагара, необходимо чистить впускной коллектор. Если и это не сработало, придется посмотреть клапан VVT-i или даже менять лямбда-зонд.
4. Плавают обороты. Также часто при этом симптоме мотор тупит, начинается жор топлива. Виновником становится система EGR, которую не устанавливали для европейского рынка, только в японских модификациях. Ее рекомендуется отключить на хорошем сервисе.
5. Повышение расхода после 200 000 км пробега. Скорее всего, придется менять форсунки, а также смотреть на систему ТНВД. Вполне возможно, потребуется серьезная капиталка двигателя с хорошими вложениями.

Принцип работы

Двигатель 1АЗ-ФСЕ способен работать на сильно обедненной топливно-воздушной смеси (ТВС). Масса топлива в такой смеси меньше массы воздуха, в 30-40 раз, то есть соотношение (30-40):1.

В то время как стехиометрическая система (система правил и норм) выглядит следующим образом:

• Для инжекторных двигателей с прямым впрыском оптимальным считается соотношение 14,7:1.
• Для инжекторных ДВС с распределенным впрыском оптимальным соотношением считается (20-24):1.

В двигателе с распределенным впрыском топливо распыляется неравномерно, поэтому и соотношение для них 20-24:1.

В 1аз-фсе в основании поршней есть специальные отражающие выемки, которые создают завихрени, концентрация в них в максимальном значении находится под свечой зажигания. В других местах рабочей камеры цилиндра остается бедной.

Процесс создания и запуска циклов работы двигателя происходило с учетом новейших разработок: топливно-воздушная смесь создается послойно, форсунки работают в трех режимах, система VVTi регулировала газораспределение, выхлопные газы подвергались дожигу. Электронный блок управления (ЭБУ) в зависимости от скорости движения и нагрузки, регулирует создание смеси. ЭБУ меняет время впрыска, число впрысков, конфигурацию топливного факела, положение регулирующих заслонок во впускном канале.

Режимы работы ДВС D-4 (технология Д4):

1. Поэтапная сгорание слоев топливно-воздушной смеси, это не нагружает мотор и держит скорость. Когда происходит впрыск бензина в момент такта сжатия, струйки бензина отражаются от углубления в поршнях и распыляются в зоне воздействия свечей. Под свечой получается насыщенная смесь, которая хорошо воспламеняется и передает пламя обедненным слоям смеси (ƛ=17 — 40).
2. Гомогенная, то есть однородная смесь создается при таких режимах работы ДВС, когда он работает нестабильно. Нестабильная работа — это не только когда что-то нарушилось в конструкции мотора, а в момент запуска двигателя, во время торможения, во время прогрева, при создании резких больших нагрузок. Бензиновое топливо подается в момент, когда поршень начинает уходить. Факел впрыснутого топлива во время догонки поршня находится в конусообразной форме из-за чего пламя не отражается от поршня. Благодаря тому, что пламя на отражается от поршня в этот момент, смесь получается стехиометрической, то есть, подходит по нормам, и составляет (ƛ=12 — 15).
3. Смесь образуется в два этапа. Когда режим меняется от послойного к однослойному, бензин впрыскивается 2 раза — во время разряжения и во время сжатия. Смесь в этом случае получается богатой — (ƛ=15 — 25).

Гнет ли клапана в моторе при проблемах с ГРМ?

Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

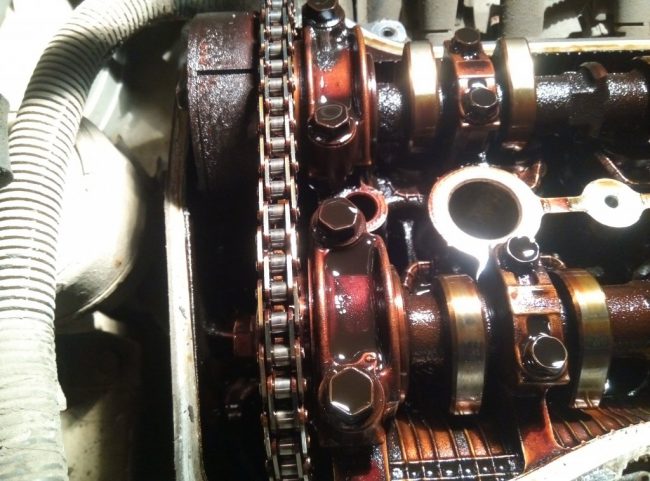

Цепь 1az-fe

Еще одна проблема – такие моторы не слишком долго ходят после ремонта. Само восстановление непростое, так как специфические размеры под ключ и необычные заводские требования зажатия деталей создают проблемы. Чего стоит только момент затяжки шатунов, который должен точно соответствовать заводскому мануалу. Также непрост подбор поршней, особенно, если нужны ремонтные размеры. Если речь идет о капиталке, часто проще найти контрактный мотор.

Отличия 1аз-фсе от 3с

Отличия серии AZ от S есть в конструкциях этих агрегатов, а также в материалах. Рубашка охлаждения в моторах серии AZ открытая — «Open Desk». Открытая означает, что цилиндры охлаждаются тосолом или антифризом со всех сторон.

Все каналы сделаны в движках AZ сквозными. Это значительно упростило изготовление. Если в серии S некоторые каналы охлаждения сделаны глухими и использовали песчаные стержни, когда их отливали, то теперь этого всего не нужно. Новые двигатели начали отливать под давлением. Центр двигателя тоже был сильно изменен. Коленвал от вертикальной оси сместили на 1 см. Такое смещение называют дезаксажем.

Для чего смещают коленвал?

Цель такого конструктивного изменения в том, чтобы уменьшить боковое трение поршней о стенки цилиндров.

Почему двигатель считается одноразовым?

Некоторые двигатели, в том числе и серии AZ имеют тонкие стенки блока цилиндров. Это не позволяет делать капитальный ремонт путем расточки и установки гильз. Так как БЦ не рассчитан на ремонтные размеры, то он является одноразовым.

ГРМ или Цепь

В двигателям серии S приводом газораспределительного механизма являлась цепь. А в новых, для того времени, автомобильных силовых агрегатов начали делать ременный привод ГРМ.

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

• Приводом дополнительных заслонок сделали вакуумный сервопривод и электромагнитный клапан. Диаметры проходных каналов увеличили, что продлевает ресурс, стенки не забиваются сажей.
• Начали устанавливать электронный дроссель меньший по размерам. Датчики не требуют регулировки, они скрыты от глаз.
• Конструкция топливной рейки упростилась. Теперь она имеет только одно технологическое отверстие.
• Начали монтировать топливный насос высокого давления (ТНВД) нового образца. В нем сделали один клапан, не разборный. Для сальника сделали пружину, это позволило устранить течь топливного насоса. Но межремонтный период насоса от этого сильно не увеличился.

Эксплуатационные особенности мотора 1AZ-FE

Многие путают данную серию с моторами 1ZZ. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и имеют намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ. Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты:

• продавцы нередко ремонтируют авто некачественно перед продажей, маскируют трещины на картере и другие проблемы;
• среди минусов стоит отметить малый ресурс, как для силовых установок Toyota, это также большая неприятность;
• дорогие комплектующие – еще один недостаток, при обслуживании даже оригинальный ремень генератора купить будет непросто;
• высокие требования к сервису – масляный фильтр, масла, антифризы и другие расходники должны быть очень качественными.

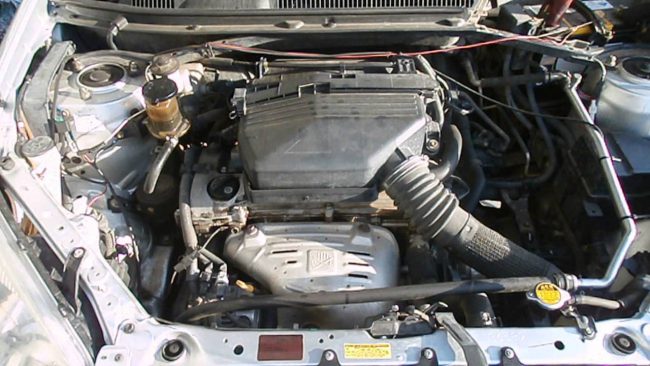

1az-fe под капотом rav4

Но есть и значительные плюсы агрегата. В числе преимуществ – хорошая служба топливной системы, надежность системы ГРМ на малых пробегах. Многие владельцы авто в Восточной Европе устанавливают ГБО, и мотор не теряет свой ресурс. Достаточно поменять свечи и контролировать уровень масла. Вам не придется проводить более тщательную и дорогую диагностику для поддержания работоспособности силовой установки. Даже на плохом топливе обычно не возникает серьезных проблем.

Газораспределительный механизм привода

Под приводом ГРМ понимается шестнадцати клапанный DOHC, силовой привод проводится посредством однорядной роликовой цепи. Натяжение цепи осуществляется при помощи специализированного гидронатяжателя, а смазка с форсункой масляного типа.

Распредвал впускной системы оснащен датчиком привода модификации VVT (механизм определения периодов газораспределения), а также показателем предела фаз – 50 градусов. Наличие комплекта толкателей позволяет регулировать зазор в приводе клапанов. Благодаря этому водители не стремятся проводить дорогостоящую и трудно выполнимую механическую регулировку.

Износостойкость цепи достаточно непредсказуемый параметр. Предугадать, когда закончится ресурс цепи практически невозможно – это может быть, как 300000, так и 150000 километров пробега. Износ цепи отображается неприятным шумом в процессе функционирования и недочетами в периодах газораспределения. Автомобилисты со стажем рекомендуют проводить полную замену цепи и всех составляющих привода, так как старые рабочие детали приводят к «устареванию» отремонтированной или новой цепи. Однако этого совета придерживаются далеко не все водители, ведь звездочка впускного распределительного вала входит в комплект привода VVT. Своевременного ремонта требует гидронатяжатель системы, но это максимально быстрый и не затратный процесс.

Тюнинг и доработка двигателя 1AZ-FE

Вопрос доработки и увеличения мощности практически не возникает до 150 тысяч километров. Но после этого рубежа двигатель несколько теряет в мощности. Учитывая надежную конструкцию, силовой агрегат можно легко улучшить как с помощью программных методов, так и с применением аппаратного тюнинга.

Основные возможности увеличения мощности следующие:

1. Чип-тюнинг с помощью программных методов (Stage 1). Можно без вреда для мотора увеличить мощность установки до 165-170 л.с.
2. Расточка. Растачивать блок цилиндров можно, на выходе получится мотор 2AZ с 2.4-литровым объемом и значительно увеличенной тягой. Но стоимость нереально высокая.
3. Наддув. Турбонаддув в комплекте от компании TRD, к примеру, подойдет на данный мотор. Конечно, понадобится интеркулер, новые форсунки, утолщенная прокладка ГБЦ и другие мелкие доработки. Потенциал двигателя – 200 л.с. без изменения поршневой группы.

Также во время тюнинга снимают катализатор, устанавливают прямоточную выхлопную систему, убирают EGR, снимают заводские ограничения и программные блоки (тюнинг Stage 2). Все это поможет добиться более свободного дыхания мотора, что даст больше свободы в передвижении. Но при неверном тюнинге износ двигателя будет чрезмерно высоким.

Регламент обслуживания 2AZ FE 2,4 л/160 л. с.

В регламент ТО на двигатель 2AZ FE входят следующие операции:

• после 50000 км замена антифриза, так как охлаждающая жидкость к этому времени теряет свойства;
• через 10000 пробега необходимо менять масло и соответствующий фильтр;
• на рубеже 20000 км приходят в негодность свечи, воздушный фильтр и засоряется вентиляция картера;
• после 30000 пробега следует заменить топливный фильтр и проверить топливопровод;
• аккумулятор служит около 5 лет в зависимости от конструкции;
• выпускной коллектор обычно начинает прогорать после 50000 км;
• цепь ГРМ рассчитана на 150 – 200 тысяч пробега.

Каткатализатор 2AZ-FE

Помимо этого устройство ДВС требует регулярной регулировки тепловых зазоров клапанов (примерно на рубеже 30000 км).
