Семейство двигателей серийной линейки ZR, пришедших на смену устаревшим типам моторов ZZ, дебютировало на внутреннем рынке осенью 2006 года, а летом 2007-го, приступили к основному серийному выпуску данного вида агрегатов. Появление 2ZR-FAE – это четвертая волна созданных, за все время существования концерна Toyota, двигателей, начатая еще в 70-е годы. Начиналось все со старых, на сегодня уже забытых серий R, V, M, T, ранние A и S.

Характеристики 2ZR

Технические характеристики двигателя 2ZR-FE:

• потребляемое топливо: бензин АИ-95;
• мощность мотора: 128-147 л.с.;
• масса сухого мотора: 97 кг;
• количество цилиндров: 4;
• количество клапанов на один цилиндр: 4;
• точный объем: 1797 куб.см;
• объем масла в моторе: 4.2 литра;
• допустимое потребление масла: до 1000 гр. на 1000 км;
• какое масло лить: 0W-20, 5W-20, 5W-30, 10W-30;
• крутящий момент: 171-180 Н*м;
• степень сжатия: 10-13;
• система впрыска: инжектор;
• расход топлива: 8.3 – в городских условиях, 5.3 – на шоссе, 6.4 – смешанный цикл;
• ресурс 2ZR-FE: около 250 тысяч километров пробега;
• годы производства: 2007-настоящее время.

На какие Тойоты устанавливается

Рестайлинг Тойота Королла 150
Двигатель 2ZR устанавливался на следующие модели Тойота:

• Allion (2007-2010);
• Auris (2006-2009);
• Королла 11 поколения до и после рестайлинга (2012-2019) в России;
• Королла 10 поколения до и после рестайлинга (2008-2018) в Соединенных Штатах;
• Corolla Axio (2006-2012);
• Corolla Fielder (2006-2012);
• хэтчбек Corolla Rumion (2007-2009);
• хэтчбек Toyota ist (2007-2016);
• хэтчбек Тойота Матрикс второго поколения (2008-2013);
• Premio (2007-2010);
• рестайлинговый хэтчбек Vitz (2017-настоящее время);
• хэтчбек Тойота Ярис (2005-2008).

Неисправности и ремонт двигателя 2ZR-FE/FAE/FXE

Двигатель 2ZR вышел в 2007 году в качестве замены, нелюбимого в народе, 1ZZ мотора, и занимает промежуточное положение в линейке Toyota ZR, между младшим 1ZR и большим 3ZR. От первого, 2ZR отличается увеличенным ходом коленвала (с 78.5 мм до 88.3 мм), в 3ZR, соответственно, коленвал с большим ходом. Кроме того, на 2ZR имеются модификации работающие по циклу Аткинсона. О модификациях ниже…

Модификации двигателя Toyota 2ZR

1. 2ZR-FE — базовый двигатель, с системой Dual-VVTi, степень сжатия 10, мощность от 128 до 134 л.с. 2. 2ZR-FAE — аналог 2ZR-FE, с использованием системы регулирования высоты подъема клапанов Valvematic. Степень сжатия увеличена до 10.5, мощность двигателя, в зависимости от модели, от 143 до 150 л.с. 3. 2ZR-FXE — аналог 2ZR-FE для гибридных автомобилей, работает по циклу Аткинсона. Степень сжатия повышена до 13, мощность 98 л.с. Встречается на таких авто, как Toyota Prius, Lexus CT 200h и Toyota Auris.

Неисправности, проблемы 2ZR и их причины

Мотор 2ZR ничем не отличается от 1ZR, за исключением коленвала и поршневой, а соответственно и минусы 2ZR полностью повторяют проблемы младшего 1ZR, их описание можно найти ТУТ.

Техническая часть

Двигатель 2-FE имеет длиноходную архитектуру: 88.3 миллиметров ход поршня, а также 80.5 миллиметров диаметр чугунной гильзы. Благодаря такой архитектуре мотор Тойота отличается экономичностью и завидной тягой с низких оборотов. Каждый распределительный вал силовой установки оснащен фазовращателями, привод ГРМ функционирует на основе цепи. Алюминиевый блок цилиндров позволил получить низкий вес силового агрегата – 97 килограмм. Головка блока цилиндров оборудована шестнадцатью клапанами – по четыре на каждый из четырех цилиндров. Мотор работает хорошо и прослужит в течение всего ресурса только при условии использования качественного масла. Зазор клапанов регулируется при помощи гидрокомпенсаторов.

Блок цилиндров с чугунными гильзами и крепление натяжителя цепи

Технология Dual VVT-i позволяет изменять фазы открытия клапанов. В сочетании с системой Valvematic, динамически регулирующей высоту подъема клапанов, и технологией изменений длины впускного коллектора, используемые системы позволили мотору похвастаться рекордно низким уровнем потребления горючего.

Все такты двигателя осуществляются в течение одного оборота коленвала, благодаря чему при сравнительно высоком КПД 2 имеет низкий крутящий момент и трудно отзывается на дроссель. Благодаря устанавливаемому на агрегат компрессору можно реализовать 250 Н*м крутящего момента и 212 лошадиных сил практически не теряя заявленного ресурса.

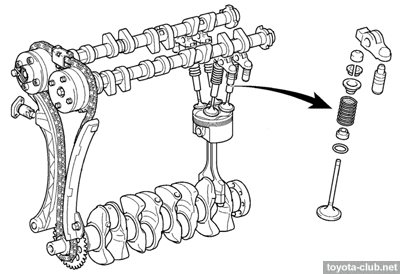

ГРМ ZR

Варианты 3ZR

Двигатель 3ZR имеет три модификации – 3-FE, 3ZR-FAE и 3-FBE. Основная модификация – первая в списке. ДВС автомобилей Тойота, оснащенный двумя распределительными валами для впускных и выпускных клапанов, выдает 143 л.с. Мотор FAE улучшен за счет системы Valvematic. Ее особенность состоит в том, что блок управления в зависимости от режима езды дает сигнал об изменении длины хода впускных клапанов. Система также подбирает оптимальный состав ТВС. Мощность здесь выше и составляет уже 155 л.с. В остальном расхождения по техническим характеристикам незначительные. Двигатели FBE рассчитаны на работу на биотопливе и способны выдавать 151 л.с. Данная модификация встречается на бразильских автомобилях Тойота Королла.

Неприятности и слабые места 2ZR

Двигатель 2ZR-FE в работе сопровождают следующие проблемы и поломки:

Повышенное потребление смазки спустя сотню тысяч километров пробега. В большинстве случаев с проблемой можно справиться, заменив маслоотражательные колпачки. Если проблема с завышенным потреблением масла остается – следует попробовать смазочную жидкость другой вязкости от другого производителя.

В том случае, если из строя выходят гидрокомпенсаторы 2 или растягивается цепь газораспределительного механизма, работа двигателя начинает сопровождаться стуком. Цепь ГРМ в таком случае необходимо заменить, в то время как гидрокомпенсаторы можно промыть. Появление стука во время работы поршней в цилиндрах, сопровождающееся повышенным уровнем расхода смазки и потребления горючего, свидетельствует о необходимости капитального ремонта силового агрегата.

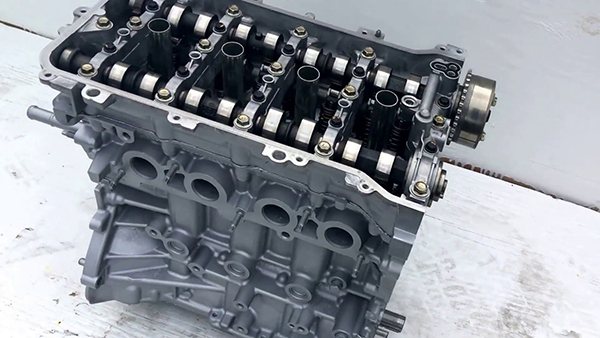

2ZR без клапанной крышки

Возникновение сложностей с оборотами холостого хода сопровождается, в большинстве случаев, засорением форсунок или дросселя, избавиться от проблемы возможно при помощи промывки топливной системы Тойоты.

Алюминиевый блок цилиндров 2 из-за собственной конструкции не в состоянии выдерживать даже незначительные перегревы двигателя. Выход из строя термостата нарушит работу системы охлаждения силовой установки. В такой ситуации крайне не рекомендуется эксплуатировать мотор до устранения поломки.

О двигателях Toyota Corolla 11 поколение E170 (2012 — н.в.)

Тойота Королла — сверхпопулярный авто гольф класса, известность модели достигла массового значения, что Королла попала в Книжку рекордов Гиннесса как самая продаваемая модель в мире. Тойота Королла в линейке Тойота занимает место между Avensis и Camry, и конечно стоит выше младшего брата — Ярис. Соперничает с Митсубиши Ланцер, Форд Фокус, Citroën C4, Опель Astra, Honda Цивик, Nissan Almera/Pulsar/Sentra, Мазда 3, Skoda Octavia, Фольксваген Golf, Kia Ceed/Cerato, Хэндай Elantra, Субару Impreza и карами класса С.

В течении срока изготовления, на платформе Короллы выпускалось множество всевозможных вариантов, например Toyota Levin, Trueno, Королла II, Rumion, Verso, Matrix, Estima.

Конечно, с учетом популярности платформы авто и двигателей было создано огромное кол-во от самых неедущих до 4A-GE TRD, где с 1.6 литров умельцы компании сняли 240 л.с. Какой движок Тойота Corolla лучше и чем они отличаются друг от друга, как выбрать? В данных вопросах несомненно поможет CAR.RU, рассмотрим технические свойства моторов, которые ставились на платформу Toyota Corolla с 2012 года.

Двигатель 3ZR-FE/FAE/FBE

Данный двигатель отличает повышенный литраж из серии ZR. Появился в 2007 году и заменил 1AZ. От своих собратов 1ZR и 2ZR отличается коленчатым валом с увеличенным ходом поршня до 97.6 мм. В остальных нюансах такой же двигатель серии ZR. 3ZR-FE — движок с двойной VVTi, степень сжатия 10, мощностью 143 л.с. 3ZR-FAE — аналог 3ZR-FE с системой Valvematic. Мощность увеличена до 155 л.с. 3ZR-FBE — аналог 3ZR-FE, работает на биотопливе от продуктов питания (например кукурузе). Мощность двигателя достигает 151 л.с. Встречается на бразильском рынке Toyota Corolla.

Проблемы 3ZR и их причины Минусы и проблемы двигателя 3ZR в точности характерны как у всего класса данных двигателей серии ZR. РЕЙТИНГ ДВИГАТЕЛЯ: 5 (максимум за хорошую надежность и высокую мощность).

Двигатель 2ZR-FE/FAE/FXE

Двигатель 2ZR вышел в 2007 году в качестве замены, нелюбимого в народе, 1ZZ мотора, и занимает промежуточное положение в линейке Toyota ZR. От первого, 2ZR отличается увеличенным ходом коленвала с 78.5 мм до 88.3 мм, в 3ZR, соответственно, коленвал с большим ходом. 2ZR-FE — базовый двигатель, с системой Dual-VVTi, степень сжатия 10, мощность от 128 до 134 л.с. 2ZR-FAE — аналог 2ZR-FE, с использованием системы регулирования высоты подъема клапанов Valvematic. Степень сжатия увеличена до 10.5, мощность двигателя, в зависимости от модели, от 143 до 150 л.с. 2ZR-FXE — аналог 2ZR-FE для гибридных автомобилей, работает по циклу Аткинсона. Степень сжатия повышена до 13, мощность 98 л.с. Встречается на таких авто, как Toyota Prius, Lexus CT 200h и Toyota Auris. Проблемы 3ZR и их причины Минусы и проблемы двигателя 3ZR в точности характерны как у всего класса данных двигателей серии ZR, рассмотрим далее в статье. РЕЙТИНГ ДВИГАТЕЛЯ: 4

Двигатель 1ZR-FE/FAE

Мотор был представлены в 2007 году как преемник и доработанный мотор от неудачной серии ZZ. По своей сути это очень прогрессивный двигатель и лучший в части надежности, за счет того, что снижена нагрузка на гильзу, а ось цилиндров не пересекается с осью коленвала, также стала применяться Dual VVT-i. Организована система изменения фаз газораспределения на впускном и выпускном валах, параллельно инженеры создали систему Valvematic, что позволяет изменять подъем клапанов в диапазоне от 0,9 до 10,9 мм. Появились гидрокомпенсаторы и теперь нет необходимости регулировать клапана. По новой традиции Тойота, двигатель ZR возможно использовать только один раз, так как он в алюминиевом блоке, по новой традиции без ремонтных размеров, со всеми вытекающими последствиями. 1ZR-FE — основной двигатель, оснащен двойной VVTi, степень сжатия 10.2, мощность 124 л.с. Мотор выходил на Toyota Corolla и Toyota Auris. 1ZR-FAE — аналог 1ZR-FE, но вместе с Dual-VVTi, применяется Valvematic, степень сжатия повышена до 10.7, мощность двигателя 132 л.с. РЕЙТИНГ ДВИГАТЕЛЯ: 4

Основные неисправности моторов серии ZR:

1. Большой расход масла. В основном характерна для первых моделей ZR. Решить достаточно легко — залить масло большей вязкости W30, вместо 0W-20, 5W-20. Если пробег приближается к 200 тыс. км., то нужно замерить компрессию.

2. Стук двигателя, зачастую шум проявляется на средних оборотах. Скорее всего это натяжители цепи ГРМ. Также свист и шум может раздаваться от приводного ремня генератора, который просто необходимо заменить.

3. Плавание холостых оборотов, и прочие неприятности создаются датчиком положения дроссельной заслонки и накопленной сажей на самой дроссельной заслонке. В этом случае необходимо просто прочистить заслонку и провести тест датчиков.

4. Очень часто на моторах ZR подтекает помпа, она шумит и говорит — меня пора открутить и выбросить. Данная проблема возникает после 50-70 тыс. км. Вместе с помпой нередко перестает работать термостат и мотор не прогревается до нужной температуры. Проблемы с температурным режимом могут привести к клину клапанов VVTi, автомобиль замедлит свою реакцию на педаль газа и потеряет мощность.

Очень важно, что данные проблемы достаточно редки, и все зависит от того в каком режиме автомобиль эксплуатировали, на каком масле, как часто меняли масло, и конечно же от качества топлива. Нормальный ресурс мотора составляет до 250 тыс. км и при своевременном обслуживании существенных проблем не доставляет.

Тюнинг двигателя Toyota ZR:

Каждый может купить кит турбо на ZR, за нормальные деньги, на основе 28-го Garrett-а, с полным набором: турбина, интеркулер, коллектор, все пайпинги, блоуофф, 440/500сс форсунки, холодный забор воздуха, все фильтра, насос walbro 255. Конечно к данному комплекту придется поставить доп выхлопом на 2.5″ трубе и настроить работу двигателя на компьютере через специальную прошивку. Через данный Кит возможно получить 250-300 л.с. Однако, для безпроблемной работы мотора нужно менять ШПГ на ковку под степень сжатия 8.5-9, либо настроить надув в поршневую алюминиевого блока не более 0.5 бар. При реализации данного тюнинга значительно снижается ресурс двигателя.

• Camp Jeep: когда в одном месте собираются самые крутые внедорожники

Смотреть все фото новости >>

Обслуживание

Мотор автовладельцы оценивают как капризный. Для того чтобы агрегат прослужил в течение всего заявленного заводом-изготовителем ресурса необходимо регулярно и своевременно производить его обслуживание. Замена необходимых расходных материалов позволит 2ZR не только выдержать установленный ресурс, но и прослужить дольше.

Цепь ГРМ проверяется раз в 40 тысяч, а менять необходимо через 100 тысяч километров. Вдвое чаще производится проверка и регулировка зазоров свечей зажигания, а менять их следует каждые 60 тысяч. Dual VVT-i требует частой замены смазки. Масло менять нужно каждые 10 тысяч, а охлаждающую жидкость раз 2 года. При этом работоспособность водяного насоса охлаждающей системы рекомендуется проверять раз в 50 тысяч.

Тюнинг

Атмосферный тюнинг не даст ожидаемого результата и прибавит 10-20 л.с., что не оправдывает понесенных расходов. Двигатель 2ZR-FE возможно улучшить, приобретя доступный в продаже турбо кит, однако, его установка достаточно сложная и требует понижения степени сжатия до 8.5 – 9 единиц. Вследствие установки турбо кита мотор прибавит в мощности около 100 лошадиных сил, однако, существенно пострадает ресурс агрегата.

Покупка Тойоты — не очень хорошая идея

Все о двигателе Toyota 2.02.2 D-4D и 2.2 D-CAT

Одна из причин — семейство ZZ получилось на редкость неудачным, вторая — предложить потребителю двойной VVTi

и
Valvematic
( маркетинговый ответ на BMW- шный Valvetronic
2001
года и н иссановский VVEL) .

Двигатель выкинули на рынок сразу в нескольких модификациях:

1 ZR-FE

, 124л.с., двойной
VVTi
, а
Valvematic
‘a на нем нет!

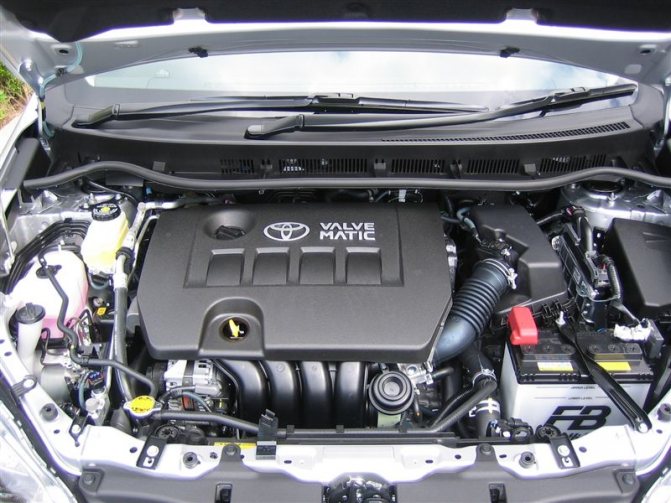

1 ZR-FAE

, 130л.с., двойной
VVTi
и
Valvematic
присутствует !

4ZR-FE

, 116л.с., только для китайского рынка, что в нем есть не знаю, наверно, вааще ничего нет!

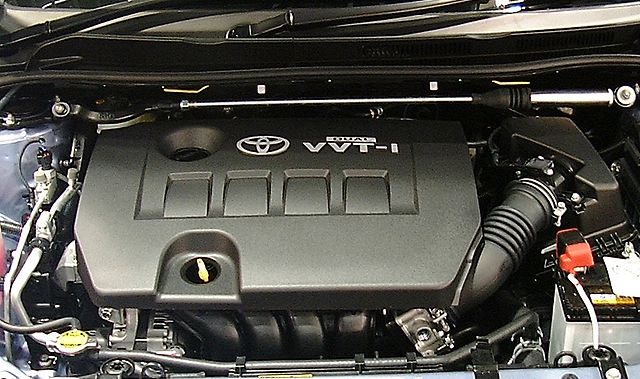

2 ZR-FE

, 132л.с., двойной
VVTi
, без
Valvematic
‘a , этот двигатель заменил 1ZZ-FE , практически на всех моделях!

2
ZR-FAE
, 147л.с., и двойной
VVTi
и
Valvematic
присутствует !

2
ZR-FXE
, 98 л.с., только для гибридов — двигатель работает по циклу Аткинсона.

3 ZR-FE

, 143л.с., двойной
VVTi
, и, как Вы уже догадались, без
Valvematic
‘a , покончит с существованием в природе 2 ZZ-FE !

3 ZR-FAE

, 155л.с., и двойной
VVTi
и
Valvematic
есть.

Собственно, теперь о конструкции мотора:

Начну сразу с хорошего: клапанам вернули гидрокомпенсаторы (в отличие от убогого решения с регулировочными стаканами, повсеместно внедренное в двигатели «третьей волны»). Отказались (как я и предсказывал!) от масленного насоса трохоидного типа , взяв вариант семейства AZ и ещё его улучшив — не узнаю Тойоту! Только привод насоса оставили цепной, да ещё и с пружинным натяжителем — предсказываю через пяток лет отказ от цепи в приводе насоса и возвращение к шестеренкам, либо привод от промежуточного вала. Еще одна хорошая новость — двойной VVTi

слишком громоздкий, что бы воткнуть в головку ещё и D4 , т.е. в этом семействе никогда не будет
FSE.
Теперь о грустном:

bmw 320i с мотором 2.0 выдает 170 лошадей, и проезжает на 1 литре 15.87 км (в отличии от Авенсиса 2009 года с 3 ZR-FAE , который всего 14.49 км) — только не говорите об этом тойотовским маркетологам!

1. Двигатели одноразовые, ремонтных размеров не имеют!

3 . Маркетологи уже нарисовали схему развития двигателей дальше, через несколько лет двойной VVTi

получит электрический привод — испытания новых двигателей уже ведутся!

4. Тойотовские мотористы упорно продолжают проектировать головки с углом наклона клапанов около 30 градусов (у моторов BMW угол наклона клапанов около 45-50 градусов, что обеспечивает гораздо лучшую продувку). Когда Тойота сделала головку с углом в 33 градуса, на одном уважаемом форуме я прочитал, «что это не плохо для твинкама» . Не плохо. Если не смотреть характеристики моторов у конкурентов!

5. Привод ГРМ всё той же тонкой цепью, которая гремит и ограничивает срок службы мотора 200 тыс.км.
