В ходе работы силового агрегата автомобиля его детали и механизмы смазываются моторным маслом. Смазывающее вещество существенно снижает уровень негативного воздействия силы трения, тем самым увеличивая ресурс конструктивных элементов. Как известно, коленчатый вал выходит наружу для последующего соединения с маховиком. Именно для того, чтобы моторное масло не вытекало из системы через отверстия вращающихся валов, и был разработан специальный уплотнитель из силикона или резины – сальник коленчатого вала. Замена сальника коленвала относится к числу неотложных работ. Почему важно вовремя реагировать на проблему, связанную с уплотнителем, и как самостоятельно устранить поломку? Дальше подробно разберемся в этом вопросе.

Инструкция по замене сальников коленвала на большинстве моторов

Если из-под коленчатого вала сочится масло, это всегда говорит об одном – начался износ специального уплотнителя. Течь масла может доставить автовладельцу массу проблем, однако решение этот проблем одно единственное – следует заменить сальники коленвала. На СТО стоимость работы далеко не низкая, особенно если течет задний сальник. Давайте посмотрим, как выполнить операцию замены самостоятельно. Это поможет внушительно сэкономить и повысить квалификацию автовладельца по ремонту.

Назначение сальника

Для эффективной работы двигателя нужна постоянная смазка. Чтобы решить эту задачу, инженеры внедрили в силовой агрегат смазочную систему, в которой осуществляется циркуляция масла под давлением. Смазка подается к различным узлам и деталям внутри мотора. Масло в буквальном смысле разбрызгивается под давлением. Иногда смазка осуществляется самотеком. Чаще всего в моторах работает гибридная система: часть распределяется под давлением, часть – самотеком.

Главная задача – максимально уменьшить трение, удалить продукты износа, защитить внутренности драгоценного двигателя от повреждений и перегрева. При этом нужно выделить коленчатый вал. Он выходит из корпуса силового агрегата наружу, и чтобы масло не вытекало, отверстие, в котором вращается коленчатый вал, необходимо уплотнить.

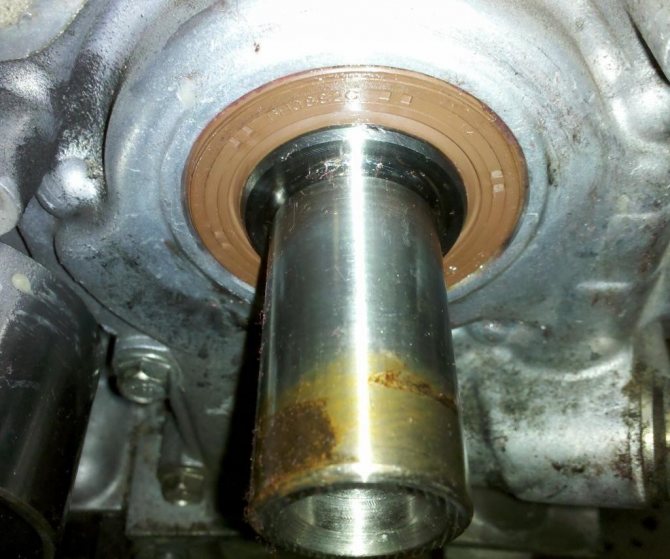

Коленвал и сальник

В качестве уплотнителя используется сальник коленчатого вала. Другое его название – коренной сальник. Имеется два таких уплотнителя:

• передний: располагается со стороны шкива коленвала;
• задний: со стороны маховика.

Как выглядит и где установлен

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева. Перегрев – не шутки, на высоких оборотах температуры в двигателе могут возникать просто невероятные, из-за этого некоторые детали увеличиваются в размерах. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из наружу. На разных автомобилях и моделях силовых агрегатов место выхода коленвала может быть различным. Так, на классических заднеприводных ВАЗ, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а газораспределительный механизм чаще всего ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Именно поэтому совет какую гайку откручивать первой – в принципе лишен смысла, так как это зависит от типа мотора.

Неисправности

Даже с учетом того, что уплотнитель коленчатого вала устойчиво выдерживает высокие температуры, материал износостойкий, ресурс его ограничен. Он находится в состоянии покоя, но коленвал, который с ним «в связке» постоянно вращается и «растирает» уплотнитель.

Чтобы понять, когда необходима замена сальника коленвала, следует учитывать, что качественные оригинальные детали служат не более 200 тысяч километров. При этом нужно сказать, что выйти из строя элемент может по ряду причин несколько раньше.

Масло просачивается через сальник

Среди причин можно выделить несвоевременную замену масла и фильтра, а также перегрев мотора. В масле, которое долго не меняли, содержится грязь, пыль, продукты износа деталей двигателя. Уплотнитель находится в постоянном контакте с маслом. Грязное масло становится причиной образования царапин и заусениц на поверхности уплотнителя. Затем со временем царапины увеличиваются, а кромка сальника в месте контакта с коленчатым валом начинает пропускать смазочную жидкость.

Демонтаж сальника

Что касается перегревов, сальник рассчитан на работу при высоких температурах, но и у него есть предел. По причине сильных перегревов изделие деформируется, теряется эластичность, и оно больше не может обеспечивать достаточную герметичность. В этом случае неизбежно образуется течь масла. В таком случае необходима срочная замена сальника коленвала, иначе все масло вытечет.

Замена и тонкости

Очевидно, что главной причиной замены является течь моторного масла. При этом утечка может быть, как интенсивной, так и незначительной. И в первом, и во втором случае лучше заменить изношенную деталь. Эксплуатировать авто с «потеющим» сальником не рекомендуют. Во-первых это сильно влияет на расход масла, во-вторых – небезопасно.

Сальник готов к установке

Как мы уже отметили, существует два типа уплотнителей в двигателе: задний и передний. Если выполняется замена переднего сальника коленвала, то также желательно заменить и задний. Однако, если стоит выбор, то помните — передний особенно важен. Дело в том, что он находится около ремня ГРМ – если масло попадет на ремень, то существует серьезный риск проскакивания ремня на зуб или несколько. Также материал ремня может потерять свои характеристики, и возможен обрыв.

Интересно не так ли? Оказывается, такая «детская» проблема как пропуск масла сальником может привести к проскакиванию ремня, а значит – к клину.

Задний сальник установлен на стыке двигателя с КПП. Если течет масло здесь, то это приведет к понижению уровня смазочной жидкости, а также к грязи в нижней части мотора. Масло может попасть на сцепление, и оно будет пробуксовывать. И вновь удивительный факт – проблемы с сальником могут привести к сбоям в системе передач и сцепления.

Порядок замены переднего сальника

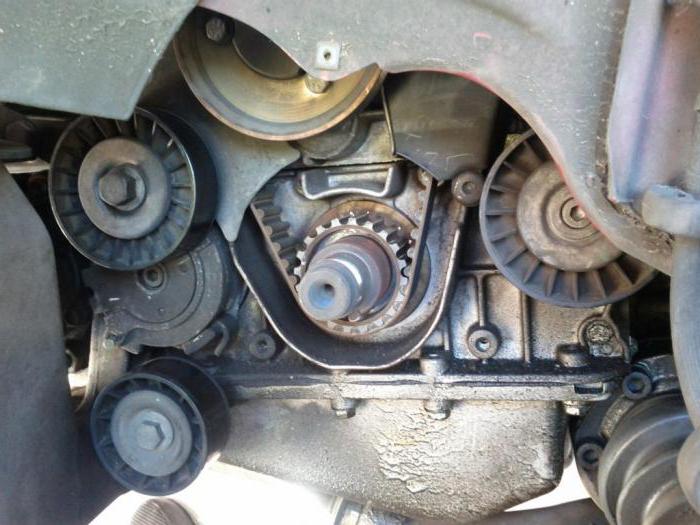

Давайте посмотрим, как осуществляется замена переднего сальника коленвала. Помните – процедура трудоемкая. Легко и просто не будет.

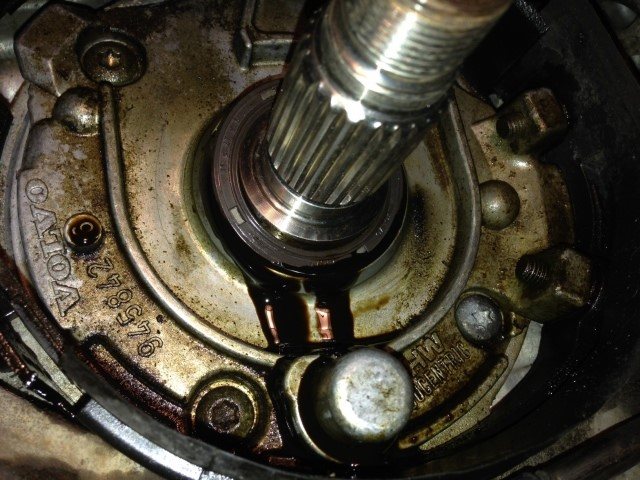

Демонтаж сальника в автомобиле Volvo

Первым делом осуществляют демонтаж шкивов. Затем снимают защитный кожух, под которым находится ремень ГРМ. Далее снимают ремень. После этого принято снять зубчатый шкив коленчатого вала. И наконец удаляют передний сальник, а вместо него устанавливают новую деталь.

Задний сальник

Чтобы выполнить замену заднего сальника коленвала, необходимо снять коробку переключения передач, затем демонтировать сцепление. Далее демонтируют поврежденный уплотнитель и очищают посадочное место. После этого устанавливают новый уплотнитель. Затем все узлы собирают в обратном порядке. Казалось бы, всё просто? Однако нужно быть очень и очень внимательным при сборке/разборке.

Подведем итоги

Как видно, замена переднего и заднего сальника коленвала не требует специальных инструментов, однако все равно понадобится выполнить достаточно большой объем работ. Помните, процедура является ответственной, так как достаточно высока вероятность ошибок как при установке самих сальников, так и в процессе разборки/сборки двигателя, выставления меток ГРМ и т.д.

Рекомендуем также прочитать статью о том, что делать, если появилась течь масла из-под масляного фильтра двигателя. Из этой статьи вы узнаете об основных причинах, по которым масло вытекает в месте установки масляного фильтра, а также как устранить утечку смазки в месте установки фильтра масла.По этой причине без определенного опыта выполнения подобных работ настоятельно рекомендуется выполнять данные операции в специализированных автосервисах. Такой подход позволит минимизировать риски и нежелательные последствия в результате непрофессионального монтажа самих уплотнителей или неправильной обратной установки снятых с двигателя элементов после замены коренных сальников двигателя.

Источники

[свернуть]

Замена сальников на Opel Astra

Давайте посмотрим, как осуществляется замена сальника коленвала на Opel Astra. В общих чертах процедура понятна, но есть тонкости и особенности. Диагностировать течь заднего сальника можно по замасленному диску сцепления. Для замены нужно снять КПП, сцепление, отметить положение маховика относительно коленвала. После этого нужно отвернуть крепежные болты маховика – их всего пять. Чтобы маховик не проворачивался, его удерживают отверткой. Далее откручивают и выворачивают шестой болт маховика и снимают его.

Крепежный болт маховика

Затем демонтируют приемную трубу, сливают масло из мотора, снимают колодку датчика уровня масла. После этого отворачивают болты, которые крепят картер двигателя к сцеплению. Также откручивают болты картера, которые прикручены к блоку цилиндров, и снимают масляный поддон. Затем выворачивают винты, удерживающие ДПКВ (датчик положения коленчатого вала), и достают его. Далее отворачивают болты крышки коренного подшипника, снимают крышку, извлекают задний сальник из его обоймы.

На кромку нового сальника наносят немного масла (для того, чтобы упростить его вход), а установку осуществляют при помощи специальной оправки. Затем все демонтированные элементы устанавливают в обратном порядке. На Opel замена переднего сальника коленвала осуществляется по такой же схеме.

Замена сальников на заднеприводных авто

Ниже мы более подробно рассмотрим о замене сальников автомобилей ВАЗ, однако сейчас считаем необходимым сказать пару слов. Для замены необходимо разобрать много элементов. Так, в случае с ВАЗ-2107 понадобится снять переднюю крышку. Для этого потребуется снять ремень генератора, кожух охлаждения вместе с вентилятором, отвернуть болт шкива коленчатого вала. Затем нужно снять сам шкив. После откручивают крышку поддона. Ее снимают вместе с прокладкой. Когда передняя крышка снята, замена сальников коленвала ВАЗа не составит труда.

Новая деталь устанавливается на место старой в крышку. Рабочая кромка должна быть направлена внутрь. Деталь запрессовывают на место молотком. Затем все собирают в обратном порядке.

Установленный сальник

Чтобы добраться до заднего сальника, нужно разобрать еще больше – процедура потребует огромных усилий и большого количества времени. Здесь также необходимо снять КПП, карданный вал, маховик, стартер, а также все элементы, которые могут помешать снять коробку передач. После этого демонтируют сцепление. Только тогда можно получить доступ к сальнику. Замена сальника коленвала своими руками в данном случае – это очень долгий и непростой процесс, поэтому нужно запастись терпением. Не старайтесь ускорить процедуру и как-то обойти её.

Инструмент и приспособления

Для осуществления ремонтного процесса понадобятся:

• ёмкость для слива масла с картера;
• ветошь;
• набор фигурных и плоских отвёрток;
• комплект гаечных ключей (накидные, рожковые, головки);
• молоток и оправки.

Весь процесс замены можно произвести самостоятельно, придерживаясь правильной последовательности технологических этапов ремонтных работ. Ниже описаны приёмы демонтажа и установки новых коренных манжетов на примере ВАЗовской «девятки».

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

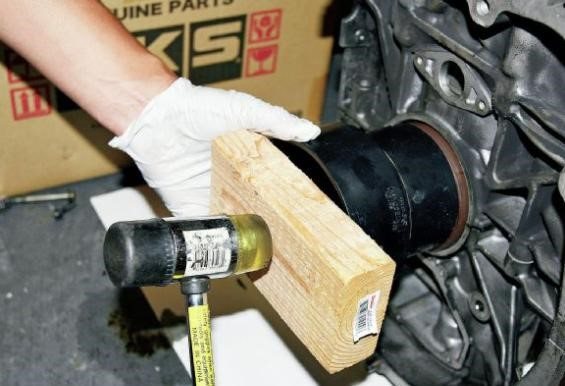

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

• Viuctor Reinz;
• Elring;
• Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Осмотр с целью выявления места утечки масла

Если есть подозрение некорректной работы представленного приспособления, водителю в первую очередь потребуется установить, какой именно сальник дал течь. Если изъян наблюдается в задней части мотора, нужно провести визуальный осмотр поддона и блока коробки переключения передач. Для того, чтобы определить, есть ли течь рабочей жидкости, необходимо капнуть на поддон немного воды и понаблюдать: если течёт трансформаторное масло — оно будет расплываться по поверхности, моторное — держаться целостной каплей.

Советуем также прочитать статью нашего специалиста, в которой подробно рассказывается о том, почему машина дергается при разгоне.

Последствия протечки сальника

Мы ни в коем случае не хотим никого пугать, однако привлечь внимание автомобилистов к данной проблеме считаем необходимостью.

Выше вкратце мы рассмотрели, к чему может привести течь заднего сальника коленвала. А сейчас рассмотрим более подробною. Каких-либо катастрофических последствий, скорее всего, не будет, но сами по себе протечки смазки являются немалой проблемой.

Протечка сальника

Для решения проблемы придется демонтировать КПП, снять сцепление – диск и корзину, снять маховик. Все это необходимо, чтобы добраться до коленчатого вала и его сальника.

Данная проблема определяется очень просто и легко. Диагностировать ее могут даже начинающие. Если между картером сцепления и силовым агрегатом висят капли свежего масла, то пришло время менять сальник.

Установка нового радиального уплотнителя

Непосредственно перед монтажом новой детали производим тщательную промывку крышки в бензине и вытираем её ветошью. Посадочное место манжеты предварительно смазываем тонким слоем моторного масла. Соблюдая правильность расположения сальника в крышке, устанавливаем его на место.

Дополнительно, используя специальную оправку, впрессовываем сальник коренной, чтобы он плотно сел в технологическое отверстие. Важно при этом не нанести повреждений манжетному уплотнителю. Затем необходимо приступать к монтажу на двигатель всех снятых деталей, соблюдая всю технологическую очерёдность процесса. Несмотря на определённые сложности, его всё же можно осуществить самостоятельно в домашних условиях. Конечно же, более удобно работать с напарником.

Процесс замены сальника на ВАЗе

Для замены придется попотеть, так как нужная деталь скрыта за механизмом сцепления. И именно у такого знаменитого аппарата как ВАЗ 2107 данный нюанс наблюдается ярче всего. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Серьезно, справиться одному можно, но нервов вы потратите больше, чем можете себе представить. Лучше, если помощник будет иметь опыт подобных работ.

Начинаем откручивать маховик

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Замена на примере Рено Логан

На примере автомобиля «Рено Логан» посмотрим, как менять задний сальник. Первым делом снимается механизм трансмиссии или коробки передач. Автомобиль вывешивают подъемником. Далее следует снять аккумулятор. Затем откручивают болт, удерживающий кулису коробки передач. После этого выворачивают болт, удерживающий цилиндр сцепления. Затем демонтируют все болты, удерживающие КПП.

Далее снимают колеса, отворачивают гайки ШРУСа, разъединяют шаровые опоры с поворотными кулаками, сливают масло из КПП и демонтируют полуоси. Под поддон двигателя ставят подпорку и снимают верхние опоры трансмиссии, а затем и весь корпус КПП.

Да, чтобы заменить сальник нужно разобрать пол машины. Но, увы, иначе никак не справиться.

Маховик демонтирован

Снимают маховик, корзину и ведомый диск. При этом необходимо запомнить положение маховика относительно коленчатого вала. После этого выкручивают болты маховика и извлекают задний сальник коленвала «Рено Логан». Сальник меняют на новый в обратном порядке. На этом процедура полностью завершена. После удачной замены можно собирать все обратно.

Задний привод

Все вышеописанные инструкции актуальны для переднеприводных моделей авто. Что касается заднеприводных, то здесь снимают не только КПП. Первым делом нужно снять карданный вал, затем рабочий цилиндр сцепления. Далее отворачивают болты, удерживающие КПП. Также отворачивают кулису. После этого коробку можно смело снимать и менять задний сальник коленвала «Форда» или других автомобилей на заднем приводе.

Внимание! Сальники производят из материалов разной степени плотности. Это делается для того, чтобы они подбирались по типу масла. Если установить сальники для минеральных масел, а в моторе будет залита синтетика, то уплотнители могут раствориться.

Монтаж сальника (примеряем на коленвал)

Перед монтажом сальник примеряют на коленвал. Поверхности корпуса уплотнителя и коленчатый вал смазывают маслом. После установки проверяют состояние. Если утечки не наблюдается, то все получилось удачно. Также специалисты советуют менять оба сальника двигателя сразу – и задний, и передний.

Вот как осуществляется процесс замены уплотнителей коленчатого вала. На переднеприводных авто эта задача выполнима даже новичками. Что касается заднего привода с продольным расположением мотора, то процедура требует огромных затрат и времени. Цена замены сальников коленвала на СТО доступна (от двух тысяч рублей), поэтому можно доверить машину специалистам.

Причины протеканий

Самыми распространёнными причинами протечек сальников являются следующие факторы.

1. Достижение пробега авто 100 тысяч километров. В таких ситуациях под влиянием вибрационного воздействия коленвала изнашивается внутренняя часть сальника. Вследствие этого, он перестаёт плотно прилегать к коробке и будет способствовать протеканию рабочей жидкости.
2. Пересыхание сальника, что связано с использованием некачественного масла. Зачастую такое возникает, если долго держать рабочую жидкость в условиях пониженных температур.
3. Плохое качество детали или её неправильная установка, которые тоже не стоит исключать как причину поломки.
4. Неисправности в самом двигателе. Наиболее распространённой поломкой в таком случае является повышение давления картерных газов, что приводит к смещению сальника.
5. Протечка масляного фильтра, в результате чего проблему вряд ли удастся решить только заменой сальника.

Обратите внимание. Задние и передние сальники имеет определенные отличия, что связано с конструкцией двигателя. Поэтому, их замена не равнозначна по сложности. Процесс обслуживания не составит особого труда для опытного водителя. Однако, новичкам, не разбирающимся в особенностях работы двигателя, процедура не всегда будет под силу.

Монтаж новой детали уплотнения

Перед установкой нового уплотнителя протираем ветошью посадочное седло и смазываем его маслом. Используя оправку диаметром девяносто девять миллиметров и молоток, впрессовываем новый задний манжет на место.

Проводить этот этап работ нужно с особой осторожностью, чтобы не повредить элемент. После того как впрессован коренной сальник, замена прокладки корпуса манжета – это следующий обязательный этап работ. Старая прокладка удаляется (если она прикипела, можно аккуратно срезать ножом), а на её место устанавливается новая.
