Установленные в головке блока цилиндров узлы газораспределительного механизма нуждаются в обильной смазке: распредвал вращается непосредственно в расточках постелей, являющихся подшипниками скольжения. У современных моторов нижние постели распредвала являются одним целым с ГБЦ. Однако внутреннее пространство головки блока не герметично: масло просачивается вниз по направляющим втулкам клапанов, и особенно впускных, так как во впускном коллекторе, в первую очередь на холостых оборотах и при сбросе газа, присутствует разрежение, буквально «всасывающее» масло из головки.

Изначально никаких мер по противодействию попаданию масла по стеблям клапанов в двигатель конструкторы не предпринимали. Дело было не в маловажности ограничения расхода масла, а в невозможности создать эффективные и надежные уплотнения. Сальник клапана, который готовили из резины, под действием высоких температур быстро дубел бы и растрескивался. К тому же само это уплотнение должно не полностью отсекать масло, а только ограничивать его проникновение: несмотря на применение антифрикционных материалов для направляющих втулок клапанов, смазка им в небольшом количестве все же необходима.

Поэтому долгое время вместо современных маслосъемных колпачков применялись маслоотражатели различной конструкции (их можно было увидеть в моторах «Запорожцев» — материалов, способных длительно работать в двигателе воздушного охлаждения, не было на тот момент). Создание синтетических фторкаучуков (FPM, витон и так далее) позволило разработать маслосъемные колпачки с ресурсом выше сотни тысяч километров даже при работе в жестких условиях.

Замена маслосъемных колпачков без снятия головки

Замена маслосъемных колпачков начинается с того, что нужно дать время двигателю остыть, а маслу стечь в поддон. Как только, двигатель остынет можно начинать снятие крышки клапанов. Снимая крышку ГРМ, постарайтесь не повредить ее прокладку. Для этого не подковыривайте ее отверткой, если она не снимается, а лучше ударьте по ней ладонью сбоку. Замена маслосъемных колпачков дизеля не отличается от той же операции на бензиновом моторе.

Назначение маслосъемных колпачков

Так как смазка газораспределительного механизма ― комбинированная (шейки распредвала смазываются под давлением, а остальные узлы и детали ― разбрызгиванием), в верхней части головки, в то время когда работает двигатель, скапливается много масла, которое даже закрывает верхней край направляющих клапанов. Поэтому через зазор между клапанами и направляющими масло, не будь маслосъемных колпачков, в большом количестве протекало бы в камеру сгорания по штокам клапанов. От воздействия высокой температуры головки резина сальников становится твердой, а их рабочие кромки со временем перестают плотно охватывать штоки клапанов и начинают пропускать масло.

Когда двигатель работает, выпускной клапан имеет высокую температуру.

Поэтому масло, попадающее на его рабочую фаску, сгорает, и нагар от него создает условия для прогорания клапана (при откалывании частицы шлака в образовавшуюся неплотность сопряжения клапана и седла устремляются раскаленные выхлопные газы и клапан, иногда вместе с седлом прогорает). Впускной клапан имеет меньшую рабочую температуру, масло на нем не горит, а стекает с него в цилиндр. Поэтому впускной клапан никогда не прогорает.

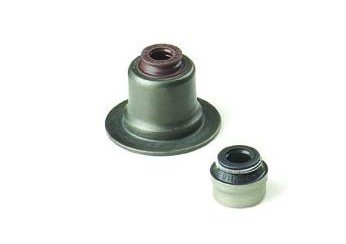

Общие сведения о сальниках клапанов

Сальники клапанов представляют собой резиновые колпачки, которые одеваются на втулки и защищают камеру сгорания и от попадания туда лишнего количества масла. Дело в том, что все трущиеся части двигателя должны быть смазаны, то же самое касается и клапанного механизма. Чтобы изолировать масло, находящееся в клапанном механизме от просачивания в камеру сгорания и используются эти колпачки.

Если масло начнет в больших количествах поступать в камеру, на цилиндрах станет появляться соответствующий нагар, который царапает его стенки и выводит из строя маслосъемные кольца. Таким образом, масло сгорает вместе с бензином и выходит вместе с выхлопом. Компрессия, при этом, исчезает.

Все это приводит к падению мощности двигателя и повышенному расходу масла, которое смазывает многие части недостаточно и постепенно выводит все детали двигателя из строя.

Сальники клапанов имеют ограниченный ресурс, который используется на протяжении 25 тысяч километров. Многие автомобили иностранного производства оснащаются колпачками, способными выдерживать и по 50 тысяч километров. Аналогичные детали продаются и для отечественных автомобилей.

Симптоматика

Признаки износа сальников клапанов, называемых маслосъемными колпачками:

• Повышенный расход масла. Износ колец тоже вызывает расход масла, но тогда масло обязательно будет попадать в патрубок сапуна.
• Синеватый дым из выхлопной трубы после пуска двигателя. Это происходит потому что пока машина стоит, в камеры сгорания проникает масло, сгорающее после запуска мотора.

• Одинаково высокий расход масла при движении как по городу, так и по автостраде (при отсутствии масла в патрубке сапуна). Причем для диагностики важно сколько масла расходует мотор в различных режимах работы. Более высокий расход масла за городом укажет на износ колец.
• Сгоревшее масло на свечах. Если износ колпачков большой, свечи может забрызгивать маслом так сильно, что двигатель будет троить.

Если Признаки износа колпачков у вашего авто налицо, вряд ли, присадки смогут лишить вас проблемы. Стоит подумать о ремонте.

Сальники клапанов — как и когда их нужно менять?

Сальники клапанов или, как их ещё называют — маслосъемные колпачки, относятся к такой категории деталей, которые имеют очень маленькие габариты, но эксплуатация машины при выходе их из строя представляется невозможной.

Для чего предназначены сальники?

Как заменить маслосъемные колпачки самостоятельно? Какие приспособления обязательны для выполнения этой работы? В любом из автомобилей достаточно большое количество очень мелких деталей, которые могут показаться незначительными, но при этом играют важную роль в обеспечении работоспособности узлов и агрегатов.

Эти мелкие детали предотвращают подтекание смазки из одного отсека, где она нужна, в другой, где смазывать нечего. В случае с клапанами, которые в верхней части в совокупности со всеми иными деталями должны обильно смазываться, маслосъемные колпачки не позволяют моторному маслу просачиваться в камеру сгорания двигателя. О том, что их следует заменить, можно узнать по сизому дыму из выхлопной трубы и повышенному расходованию моторного масла. Сальники выходят из строя из-за естественного износа или по причине перегрева двигателя.

В среднем ресурс их использования составляет 18-25 тыс. км. Замена сальников —мероприятие хотя и не очень сложное, но достаточно ответственное, к которому следует заранее подготовиться.

Замена сальников клапанов — особенности подготовки

Самое первое, что следует сделать, прежде чем приступать к ремонту — посетить автомагазин и обзавестись комплектом сальников. Их количество точно соответствует числу клапанов в моторе. Гораздо проще менять их на снятой головке цилиндра. В таком случае не придётся заботиться о том, чтобы клапан не проваливался в цилиндр. Хотя в большинстве случаев приходится менять сальники непосредственно на моторе, находящемся в моторном отсеке авто. Подготовка к замене заключается в обеспечении для себя полного доступа к головке блока. Для этого следует снять защитные кожухи, воздушные фильтры и все надстройки, которые преграждают путь к распределительному валу.

Замена маслосъемных колпачков требует следующих инструментов и устройств:

• Комплект гаечных ключей;
• пассатижи;
• накидной ключ для храповика;
• приспособление для рассухаривания клапанов (рассухариватель);
• оправка для установки сальников.

Как только клапаны с тарелками будут обнажены, можно поменять сальники.

Технология замены маслосъемных колпачков и последовательность действий

Для того чтобы добраться до сальника, необходимо снять тарелку и пружины клапана. Это делается с помощью «рассухарки». Любители применять для рассухаривания свечной ключ и молоток будут огорчены, ведь спустя 5 минут необходимо будет установить всё обратно, а сделать это можно только с помощью приспособления.

Старые сальники удаляются с помощью пассатижей.

Как только колпачок будет снят, клапан имеет все шансы провалиться в цилиндр. Именно поэтому следует позаботиться о том, чтобы в цилиндре, где меняются сальники, поршень находился в верхней мёртвой точке (ВМТ).

Новые забиваются в посадочное гнездо с помощью молотка и специальной оправки. Удары не должны быть сильными, так как корпус маслосъемного колпачка можно легко деформировать. Лёгкими ударами деталь усаживается на место до появления глухого звука. После установки необходимо осмотреть работу. Если всё прошло хорошо, то можно собрать возвратный механизм обратно и «засухарить» его. Специалисты рекомендуют для облегчения установки, клапан и эластичную внутреннюю поверхность сальника смазывать тонким слоем моторного масла. В качестве оправки для установки можно использовать металлическую трубку с наружным диаметром 18 мм, а внутренним — 13, но это только для ВАЗовских автомашин.

Источник: cartore.ru

Инструменты и материалы

Если не верите в присадки, реклама которых кричит о чудодейственном эффекте, и ешились на ремонт, то вам потребуется соответствующее оборудование. Для замены колпачков своими руками необходимы:

1. Рассухариватель клапанов.
2. Пинцет.
3. Оправка для напрессовки колпачков.
4. Молоток.
5. Головки с удлинителями и воротком.
6. Набор рожковых и накидных ключей.
7. Цанговый зажим для снятия колпачков.
8. Силиконовый герметик, а лучше новая прокладка крышки ГРМ.

Замена маслосъемных колпачков своими руками:

• Снимете крышку ГРМ.
• Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
• Снимая распредвал, ослабьте натяжитель его привода.

Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

• Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
• Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
• Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
• На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.
  Правильное приспособление для снятия колпачков

  Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

• Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
• Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.

Пока клапан свободен, проверьте износ его штока и направляющей. Для этого возьметесь пальцами за верх штока и попытайтесь покачать его. Если износ незначителен, то люфт будет отсутствовать и вам это не удастся.

• Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).

Процесс установки

• Снимите пружинки с сальников.
• Вставьте сальник в оправку, капните капельку масла на шток клапана.
• Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
• Не забудьте перед сборкой надеть пружинки на установленные колпачки.
• После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
• Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
• Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

Замена клапанных сальников

Рассмотрим для примера «старый добрый» ВАЗовский восьмиклапанный мотор, со времен появления 2108 не претерпевший кардинальных изменений по сей день. Маслосъемные колпачки, применяемые в этом моторе, имеют наиболее распространенную сейчас конструкцию. Поэтому рекомендации, относящиеся к их замене, пригодятся и для прочих моторов.
Маслосъемные колпачки установлены на направляющих внутри пружин, поэтому их замена невозможна без рассухаривания клапанов. Лишившись преднатяга пружин, удерживающего их в закрытом положении, клапана упадут внутрь двигателя. Так как заменить сальники клапанов, не снимая головки блока цилиндров, гораздо быстрее (не нужен демонтаж привода ГРМ и слив антифриза, не потребуется замена прокладки ГБЦ), то стоит прибегнуть к хитрости, позволяющей удержать клапана в направляющих.

Можно выставить поршень в мертвую точку и завести в свечное отверстие плоскую отвертку или другой стержень, который встанет враспор под тарелкой клапана. На восьмиклапанных моторах, где свечные отверстия вынесены вбок, это удобно. На шестнадцатиклапанных же моторах глубокие вертикальные колодцы свечей потребуют применения длинного крючка. Используйте прочный воздушный шарик или напальчник: аккуратно заправив его в камеру сгорания, надуваем компрессором и пережимаем, чтобы не дать воздуху стравливаться. Под давлением воздуха резиновая оболочка растянется аккуратно по поверхности камеры сгорания, прижав одновременно все клапана.

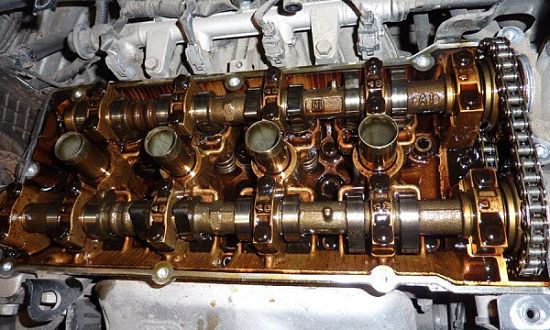

Для доступа к маслосъемным колпачкам сначала снимаем клапанную крышку и распредвал. Поэтому первым делом сбрасываем ремень ГРМ со шкива распредвала, чтобы исключить случайное попадание масла на него. Сняв кожух ремня ГРМ, ослабляем натяжной ролик ремня и стаскиваем ослабленный ремень со шкива. Распредвал предварительно устанавливается по метке.

Далее демонтируются мешающие детали (например, кронштейн троса газа на инжекторных моторах), и снимается клапанная крышка, удерживаемая по краям двумя фасонными гайками. На карбюраторных моторах снимается трамблер.

Далее выворачиваем болт, крепящий шкив распредвала, и аккуратно снимаем шкив с шейки, направив вал шпонкой вверх, чтобы не потерять при разборке. После этого начинаем разборку постелей распредвала. В общей сложности их удерживают 10 гаек. Отвернув гайки, постели можно поднять вверх по шпилькам. После этого извлечению распредвала ничего не мешает.

Сняв распредвал, можно щипцами или узкогубцами вытащить стаканы толкателей клапанов из головки. Вынутые стаканы вместе с регулировочными шайбами выкладываются на верстак в том же порядке, в каком они и стояли на двигателе, чтобы после обратной сборки не пришлось заново регулировать зазоры клапанов.

Ещё кое-что полезное для Вас:

Для рассухаривания клапанов используйте специальное приспособление. Оно состоит из продольной рейки, крепящейся к шпилькам крепления постелей, и перемещающегося по ней рычага с нажимной тарелкой на нем, либо имеет зацеп для установки только на одну шпильку. Выставляя рычаг приспособления напротив нужного клапана, накладываем нажимную тарелку на тарелку клапана и нажимаем, чтобы сжать пружину. При этом тарелка клапана освободит сухари, удерживающие ее под действием преднатяга пружин. Сняв сухари пинцетом или узкогубцами, отпускаем рычаг приспособления и вытаскиваем тарелку клапана и его пружины.

Маслосъемный колпачок имеет небольшой буртик для их извлечения. Здесь желательно применять специальное приспособление, позволяющее подцепить маслосъемный колпачок и выдернуть его строго по направлению стержня клапана. Можно использовать и узкогубцы, но нужно учитывать, что маслосъемные колпачки установлены на тонкостенной части направляющей втулки, а металлокерамика хрупка, поэтому без должной аккуратности ее можно повредить.

После извлечения старого маслосъемного колпачка можно устанавливать новый, окунув его в моторное масло, осторожно надевая на стебель клапана и спуская пальцами до упора на направляющую. Окончательно осадить колпачок на посадочном месте можно с помощью трубчатого ключа или длинной головки на 13 – резиновая часть колпачка проходит ей вовнутрь, а края шестигранника нажимают только на металлическую обойму. Колпачок осаживается легким ударом, излишнее применение силы при этом не нужно, так как есть риск деформировать колпачок.

Полезные советы

• Существуют присадки для восстановления сальников. Когда у вас возникнет соблазн воспользоваться одной из них вместо того, чтобы поменять колпачки вспомните о том, что чудес в работе ДВС и естественном износе не бывает. Эти присадки размягчают отвердевшую резину и якобы должны восстанавливать качества сальников. Опыт же, показывает что присадки эти либо никак не действуют на резину, или же размягчают ее слишком сильно и от этого размер рабочей кромки увеличивается, а расход масла после применения присадки значительно возрастает. Так что лучше подумайте, как поменять маслосъемные колпачки. Сколько вам это будет стоить – зависит от типа ДВС. Но вы точно будете уверены в том, что колпачки выполняют свою функцию. Присадки, увы, такого эффекта вам гарантировать не смогут. Такие присадки пробовать на своем авто не стоит.
• Если вы не нашли устройство с цанговым зажимом для снятия колпачков, но это вас не остановило. Помните, что посадочная ступенька под колпачок имеет толщину стенки чуть более миллиметра и очень хрупкая, и при попытке снять колпачок пассатижами ломают эту часть направляющей клапана очень часто, а ремонт, который необходим после этого (замена направляющий, фрезеровка седла и притирка клапана) стоит гораздо дороже замены колпачков и соответствующих приспособлений.

Проводим замену

Снятие маслосъемных колпачков предусматривает следующие действия. Для начала нужно демонтировать крышку ГБЦ. Затем проворачиваем коленчатый вал. Проворачивать необходимо до тех пор, пока не совместиться отметка на звездочке распределительного вала с такой же отметкой на корпусе подшипника. Дальше снимаем корпус подшипников вместе с распределительным валом. Теперь можно зафиксировать звездочку и цепь. Отсоединяем провода от свечей зажигания и выворачиваем свечи.

На следующем этапе хорошо прижимаем пружину и снимаем рычаг клапанного привода. Выводим из-под стопорной пластины и извлекаем пружину. Выворачиваем регулировочный винт. На место винта требуется вкрутить инструмент, который может сжать клапанную пружину. В отверстие, которое образовалось от снятия свечи, вставляем наш пруток. Это требуется для того, чтобы клапан оставался закрытым. Теперь освободим сухари. Для этого обычно необходимо сжать пружину клапана и закрутить болт рассухаривателя. Снимаем детали, убираем инструмент.

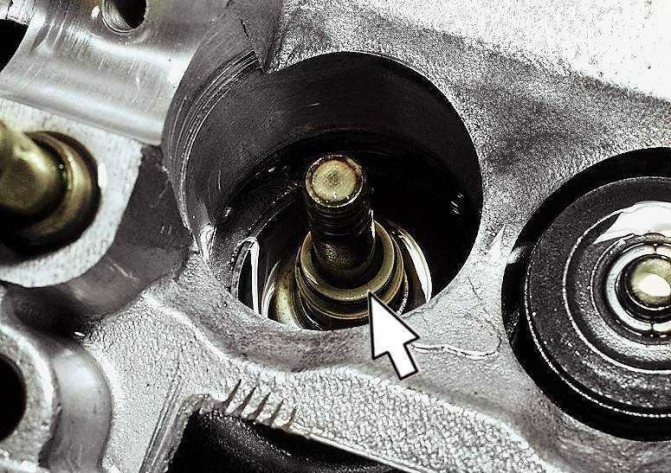

Теперь можно увидеть сальники. Если вы не знаете, как поменять маслосъемные колпачки, то следует воспользоваться цанговым зажимом. Это позволяет при помощи легких ударов бойка снять сальники. Не стоит пользоваться для выпрессовки отвертками, плоскогубцами или любыми другими подобными инструментами. Так можно распороть втулку.

Новую деталь нужно аккуратно надеть на клапан (и при этом постараться не нанести повреждений крайней ее части). Внутренние поверхности необходимо смазать маслом. Так получится продвинуть сальник вдоль по клапану до направляющей втулки. Теперь остается легонько постучать и окончательно запрессовать сальник.

После успешной запрессовки пора собрать все в обратном порядке. Так вы узнали о том, как поменять маслосъемные колпачки.

Немного полезной информации

В верхнем секторе головки блока цилиндров накапливается порой чрезмерно большое количество масла, которое «затапливает» верхний участок направляющих клапанов. Происходит это во время работы двигателя, поэтому, не окажись в силовом агрегате маслосъемных колпачков и сальников – избыточная смазка просто проникала бы в камеру сгорания. Полагаем даже неопытным автомобилистам приблизительно понятно к чему это может привести:

• повышенный расход масла (оно просто сгорает вместе с топливной смесью);
• неэффективность работы двигателя (масло + топливо + воздух не дает ожидаемого от мотора КПД);
• разрушение цилиндропоршневой группы (причем хорошо, если дело решится разрывом колец, зачастую могут прогореть поршни и тогда траты будут в десятки раз превышать профилактические).

Замена сальников на примере Suzuki:

Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.

Различие между маслосъемными колпачками и маслосъемными кольцами.

Часто неопытные автовладельцы спрашивают, как определить, что стоит на их автомобиле: кольца или колпачки. Ответ заключается в том, что для оптимальной работы двигателя необходимо наличие как маслосъемных колец, так и колпачков. Кольца снимают остатки масла с движущегося поршня и обеспечивают смазку поршня, а маслосъемные колпачки устанавливаются на ножках клапанов. По сути обе запчасти выполняют одну и ту же функцию: защищают камеру сгорания от попадания масла.

Попадание масла в камеру сгорания ДВС чревато появлением нагара на клапане и на стенках цилиндра газораспределительной камеры. Вследствие чего двигатель будет работать хуже и быстрее выйдет из строя. Кроме прочего попадание масла в камеру сгорания ухудшает качество бензино-воздушной смеси и забивает канавки поршневых колец.

На что необходимо обратить внимание при покупке маслосъемных колпачков:

Конечно, рекомендуется применять только те колпачки, которые предназначены для конкретного двигателя, но это не всегда возможно и целесообразно. Во-первых новые колпачки на старом моторе могут оказаться весьма кстати и улучшат прилегание, во-вторых оригинальные колпачки могут оказаться дорогими или недоступными и имеет смысл заказать аналоги, если замена необходима здесь и сейчас.

Для того, чтобы подобрать нужный колпачок и он не соскакивал и подходил по размеру необходимо соблюсти следующие правила подбора:

1.

Аналог может быть выше оригинала только на 0,5 мм. В противном случае тарелка пружины может повредить колпачок.
2.
Диаметр колпачка не может быть слишком большим, должен свободно проходить через пружину клапана. На сегодняшний день отечественные производители колпачков уступают импортным.

Мы рекомендуем использование мировых производителей-фирм AE (Payen), Elring, Glazer, Goetze и Reinz других.

Во избежание покупки некачественной или контрафактной продукции приобретайте маслосъемные колпачки и другие запчасти в нашем интернет-магазине. Мы гарантируем правильный подбор запчастей и обеспечим замену запчасти или возмещение стоимости в случае брака или неправильного подбора.

Маслосъемные кольца: описание,виды,функции,износ,конструкция.

Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.

Ауди 80 б3: технические характеристики,тюнинг,фото,видео,модификации

Процедура замены

Поэтапно процесс замены должен быть таков:

• сперва снимается крышка ГРМ;
• коленвал и распредвал выставляется согласно меткам;
• снимается распредвал, ослабляется натяжитель;
• в случае цепного привода ГРМ отворачивается приводная шестерня и снимается;
• снимаются толкатели клапанов, с ГБЦ снимается постель распредвала;
• замена начинается с краев, так как крайние поршни уже находятся в верхней мертвой точке;
• при помощи специальных рассухаривателей и съемников для маслосъемных колпачков, детали демонтируются и меняются.

Как вы могли заметить, снимать головку блока цилиндров не нужно. Вместо полной разборки и сборки наши следует применять высокоточное оборудование – съемники, рассухариватели и пр.

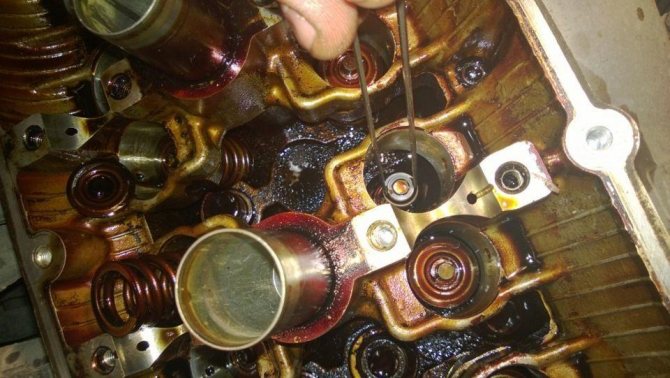

Снимаем маслосъемный колпачок

Устанавливаются сальники поэтапно:

• сначала следует снять сальниковые пружинки;
• сальник следует монтировать в оправку, затем капнуть малую капля смазочной жидкости на шток;
• маслосъемные колпачки устанавливаются на свои места (не забываем о пружниках);
• клапанные комплектующие устанавливаются;

Следует помнить, что, если вы заметили, что ваш автомобиль потребляет слишком много масла, а цвет выхлопа синий, значит скорее всего пришла пора менять маслосъемные колпачки, так как масло начало попадать в цилиндры.

Признаки износа

Существенно выросший расход масла;Об износе маслосъемных колпачков могут свидетельствовать следующие признаки:

• Появление нагара на электродах свечей зажигания;
• Появление выхлопных газов синего цвета в момент прогрева двигателя.

Увеличение «масляного аппетита» двигателя при износе маслосъемных колпачках вполне логично и объяснимо. Дело в том, что та смазочная жидкость, которая не снимается ими со штоков клапанов, попадает в цилиндры и сгорает. Соответственно, она безвозвратно теряется из системы смазывания силового агрегата, и масло приходится доливать чаще, чем обычно.

Поскольку масло сгорает, то продукты горения, имеющие синий цвет, выходят наружу, окрашивая в соответствующий цвет выхлопные газы. Когда двигатель разогревается, то масло сгорает практически полностью, поэтому синий дым исчезает.

Кромо этого, если масло, не снятое колпачками, попадает в цилиндры, то его мельчайшие капли оседают и на электродах свечей зажигания. Соответственно, после сгорания на них образуется нагар.

Устройство маслосъемных колпачков

Конструкция маслосъемных колпачков имеет всего лишь два варианта. Первый вид сальника – манжетный клапан. Название говорит само за себя. Устройство надевается на отрезок направляющей втулки клапана. Это самый распространенный вид колпачков, за счет своей простой конструкции и достаточно низкой стоимости. Есть и минусы у этого устройства колпачков. Без специальных навыков и инструментов самостоятельно заменить их будет проблематично. Потребуется помощь профессионалов.

Другой вид колпачков устанавливается под клапанную пружину. Пружина стабилизирует сальник на головке, за счет чего происходит герметизация стыка. Этот вариант сальников хорош тем, что отсутствуют соприкосновения с направляющей втулкой, нет нагрева, что в свою очередь обеспечивает более длительную износостойкость. Также к плюсам второго вида маслосъемных колпачков относится и простота их монтажа. Для этого не требуются какие-либо дополнительные инструменты, вполне возможно их заменить самостоятельно. К минусам, пожалуй, можно отнести лишь стоимость этого вида сальников. Она порой превышает стоимость первого вида в несколько раз.

Стоит также обратить внимание на материал, из которого изготавливаются сальники. Лучшим решением будут маслосъемные колпачки из фторкаучука или акрилатного каучука.

Когда нужно менять колпачки?

В среднем, замена маслосъемных колпачков требуется при пробеге каждые 100 000 км. Показатель усредненный, не стоит придерживаться этих цифр. Каковы же признаки того, что необходима замена сальников?

• увеличение расхода моторного масла. Если вы заметили, что автомобиль «съедает» масло и долив требуется при каждой 1000 км, это первый признак того, что нарушена герметизация, и масло попросту убегает;
• синий, сизый дым из выхлопной трубы. Может возникать только при запуске, или же при торможении, но на это стоит обратить свое внимание;
• неестественный налет на свечах.

Важно! Если вы заметили в работе своего автомобиля хотя бы один из вышеперечисленных признаков, стоит как минимум проверить состояние маслосъемных колпачков, и, возможно, произвести замену.

Всегда ли помогает установка новых колпачков

Разумеется, что замена колпачков, особенно если при этом не снимать головку двигателя, не является панацеей. Бывает так, что двигатель и после замены маслосъемных колпачков жрет масло. В этом случае есть вероятность, что была допущена ошибка или небрежность при работе. Например, не до конца запрессован или вовсе порван сальник. Но, как правило, проблема кроется в поршневых кольцах. Двигатель придется разбирать (снимать головку), вынимать поршни и менять поршневые кольца. Меняются они целым комплектом.

Иногда бывает и так, что автомобиль дымит после замены маслосъемных колпачков. В этом случае не обязательно причина кроется в кольцах. Чаще всего это значит, что были допущены оплошности при ремонте: неправильно подобранные по размеру колпачки, неаккуратно установлены или вообще не заменены. Если колпачки запрессованы не до конца, то они во время работы будут слетать со всеми, так сказать, вытекающими последствиями.

В редких случаях, когда машина дымит и потребляет в избытке масло, помочь может без замены маслосъемных колпачков раскоксовка поршневых колец. Для этой процедуры потребуется специальная жидкость, которая заливается в колодцы свечей зажигания (после выкручивания последних).

Перед началом процедуры нужно выставить все поршни примерно в одинаковое положение. Для этого в свечные каналы вставляются палочки одной длины и вращением вала за гайку достигается их выравнивание на один уровень. После этого раскоксовыватель заливается в отверстия.

По прошествии 4-6 часов нужно удалить остатки жидкости из цилиндров. Для этого свечные каналы накрываются тряпкой и двигатель несколько раз прокручивается стартером. Потом свечи вкручиваются на свои места и двигатель запускается. Произойдет это не сразу. Возможно, понадобится несколько попыток. В процессе прогревания из выхлопной трубы будет валить сизый дым. Это нормальное явление, которое проходит после прогревания двигателя на холостых оборотах. Как только дымить перестанет, двигатель нужно заглушить и сразу же полностью поменять масло. Остатки коксовых отложений будут выгорать еще на протяжении 100-200 км.

Инструменты для замены сальников

Для замены сальников вам могут понадобится следующие инструменты:

• инструмент для снятия (рассухаривания) клапанов. Есть в любом автомагазине, стоимость от 150 руб;
• пинцет. Приобрести можно в любом магазине, стоимость от 50 руб;
• оправка для запрессовки маслосъемных колпачков, цена от 100 руб;
• набор ключей. Обязательно должны присутствовать накидные ключи и рожковые, свечной ключ;
• цанговый зажим (съемник для колпачков). Его стоимость не столь низка, если поискать, можно приобрести по цене менее 1000 руб;
• новая прокладка крышки ГРМ;
• молоток.

Как заменить колпачки без снятия ГБЦ?

1. При работе по замене сальников двигатель автомобиля должен быть холодным.
2. Уберите крышку ГРМ (газораспределительный механизм).
3. Следует ослабить натяжитель привода распредвала при его демонтаже.
4. При цепном приводе отвинтите шестерню привода и снимите с распредвала. При ременном приводе будет легче убрать ремень с шестерни.
5. Отверните крепление постели с распредвала, здесь Вам понадобятся ключи.
6. Снимите толкатели клапанов. Вариант демонтажа зависит от индивидуальной конструкции авто.
7. Закрепите кронштейн рассухаривателя максимально близко к краю рычага, установите его на шпильке крепления постели распредвала. А тот, что ближе к середине зафиксируйте кольцом на тарелку, которая покрывает клапанные пружины. Нажмите на рычаг рассухаривателя так, чтобы пружины максимально сжались, а тарелка пошла вниз. Другой рукой при помощи пинцета выньте сухари из тарелки.
8. Снимите со штока пружины и тарелку.
9. Цанговый зажим крепите на колпачке. Двигая грузик вверх, нажмите или ударьте по верхнему упору, таким образом колпачок снимается.
10. Снимите пружину с колпачков, вставляйте колпачок в оправку.
11. Вместе с оправкой начинайте надевать колпачок на шток клапана. Здесь потребуется молоток, несильными ударами по оправке «посадите» сальник на свое место.
12. Не забывать монтировать снятые пружинки на колпачки.
13. По окончании установки сальников, установить все комплектующие по местам в том порядке, в котором они снимались и засухарить.

Важно! От количества маслосъемных колпачков на вашем автомобиле зависит, сколько раз придется произвести эту процедуру.

Как поменять сальники клапанов?

После того, как все инструменты подготовлены, а решение о том, будет ли снимать ГБЦ или не будет, принято, можно приступать к выполнению замены. Рассмотрим этот процесс без снятия ГБЦ.

Порядок действий:

1. Открутите все, что мешает добраться до клапанного механизма. Чаще всего, дело ограничивается воздушным фильтром, карбюратором или инжектором и крышкой головки блока цилиндров. Кстати, при снятии крышки, необходимо будет заменить и ее прокладку. Так как данный элемент имеет разовое применение до первого демонтажа.

2. Чтобы обезопасить клапан от падения в цилиндр, установите поршень в верхнюю мертвую точку с помощью вращения коленчатого вала. Для этого на шкиве и корпусе есть специальные метки. С помощью специального инструмента, произведите «рассухарку» клапанов. Это действие подразумевает снятие тарелок и пружин клапанов.

3. После этого, с помощью пассатижей демонтируйте старые колпачки.

4. Установка новых сальников выполняется с помощью заранее приготовленной оправки. Сальник предварительно смазывается и одевается на клапан, после чего, сверху устанавливается оправка и сальник забивается с помощью молотка. Старайтесь не наносить слишком сильных ударов, иначе есть большой риск серьезно деформировать деталь и вывести ее из строя. Как только вы услышите глухой стук – значит, колпачок установлен плотно.

5. После замены колпачков над одной камерой сгорания, приступайте к замене на другой. Для этого поршень этого цилиндра поднимается в самую верхнюю точку с помощью вращения коленчатого вала.

6. Как только все новые сальники будут установлены, проведите сборку всех узлов в обратной последовательности.

На этом замена сальников клапанов завершена. Как видите, это не сложная процедура, но, тем не менее, требует к себе повышенного внимания. Выполнять своими руками ее можно и нужно.

Источник: vipwash.ru

Полезные советы:

• для долгосрочной жизни маслосъемных колпачков важно использовать качественное моторное масло, отвечающее тем характеристикам, которые заявлены в техническом паспорте автомобиля. Не стоит использовать синтетические масла там, где автопроизводитель рекомендует полусинтетические, и наоборот;
• срок службы клапанных сальников не зависит от технических параметров автомобиля. Каким бы современным не был автомобиль, это вовсе не означает, что срок службы расходных комплектующих у него в разы выше, чем у авто с более низкими техническими показателями;
• избежать неприятностей при замене маслосъемных колпачков можно, следуя одному простому правилу: покупать оригинальные колпачки, которые рекомендует автопроизводитель;
• средний срок эксплуатации сальников – 100 000 км. Если при этом пробеге вы не заметили никаких признаков того, что колпачки, возможно, пришли в негодность, замена в любом случае необходима;
• использование специализированных присадок для восстановления работоспособности сальников не дает никакой гарантии в том, что их первоначальные свойства действительно будут восстановлены;
• при отсутствии такого инструмента, как цанговый зажим, не рекомендуется использовать пассатижи. Несмотря на то, что принцип работы этих инструментов схож, работа пассатижами более грубая. Очень часто после таких ремонтных работ приходится восстанавливать уже работу других частей;
• при самостоятельной замене сальников имейте под рукой герметик. При установке его со стальной поверхностью, возможно придется нанести герметик заранее;
• если вы решили произвести замену сальников самостоятельно, обязательно ознакомьтесь с технической инструкцией к вашему автомобилю;
• при недостаточном наличии навыков и знаний в области ремонта автомобиля, рекомендуется все же доверить эту работу профессионалам. В автосервисах процедура по замене сальников не занимает большого количества времени.

Замена сальников клапанов (часть 2)

10. Теперь пришло время снятия с посадочных мест звездочки. Первая выходит в пределах боковой крышки довольно легко, если заблаговременно снять датчик положения вала, который крепится всего одним болтом, следовательно, это не составит труда.

11. После этого освобожденные от бугелей валы нужно приподнять чем-то типа отвертки, затем следует попытаться вынуть их из звездочек. После того, как валы будут сняты, необходимо убрать ближнюю звездочку и закрепить цепь в незначительном натяжении.

12. Следующим этапом необходимо снять блестящие стаканчики с клапанов. Несмотря на то, что они абсолютно не закреплены, снимаются они непросто, т.к. прилипают внутри. Для облегчения работы можно использовать магнит.

13. Теперь снимаем пружины. Для этого необходимо, что называется, рассухарить клапана, причем делаем это лишь на двух цилиндрах — первом и четвертом! Так как поршень именно в них находится в верхнем положении. Крайний кронштейн крепим болтом на подходящее отверстие в ГБЦ. А вторым нажимаем на шайбу небольшим рывком до упора. «Сухарики» при этом освобождаются и их осторожно можно вынуть тонкой магнитной отверткой.

Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем. Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д.

При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей. Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно — нет проблем, если решимости не хватает — могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого.

Ну а если готовы сделать все своими руками — тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к «впускному коллектору»
