Двигатель Honda D15B – это легендарный продукт японского автопрома, который по праву можно считать одним из лучших. Его выпускали с 1984 по 2006 год. То есть он пробыл на рынке целых 22 года, что в условиях жесткой конкуренции практически нереально. И это при том, что другие производители представляли более совершенные силовые установки.
Вся серия моторов Honda D15 в той или иной степени популярна, но больше всех выделятся двигатель D15B и все его модификации. Благодаря ему в мире одновальные моторы получили развитие.
Технические характеристики D15B 1,5 л/105 л. с.
Буквенно-цифровое обозначение в двигателе производителя Honda расшифровывается следующим образом:
- первая буква – серия;
- двузначная цифра – объем цилиндров в кубических дециметрах;
- последняя буква – модификация внутри серии.
Кроме восьми версий D15B, модификациями этого же мотора считаются 1,5 литровые D15A (3 шт.), D15Z (6 шт.) и D15Y (2 шт.), рассматриваемые ниже.
Изначально схема двигателя D15 – это рядная атмосферная четверка с ремнем ГРМ верхней одновальной головкой ГБЦ. Количество клапанов на цилиндр в разных версиях отличается – вначале 2, затем 4, позже 3 штуки.

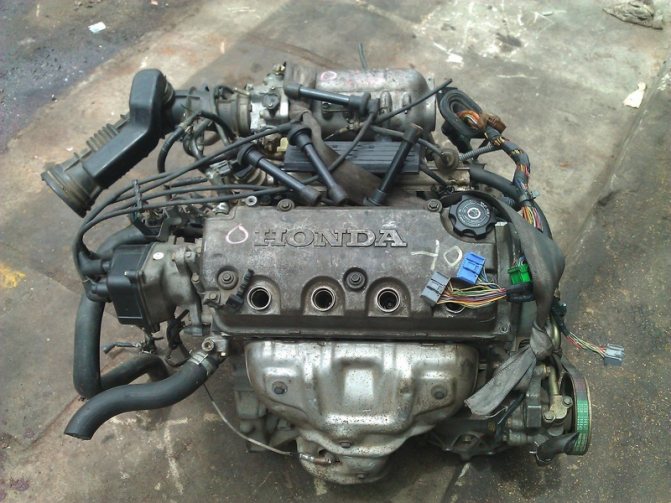

Движок D15B восьмиклапанный
Благодаря цековке на торцах поршней в карбюраторных и инжекторных версиях мотор D15B не гнет клапана. Исключением являются модификации VTEC и 3-stage, в которых происходит соударение штока клапана с поршнем, даже несмотря на выемку.
В таблицу собраны технические характеристики D15B, D15A, D15Z и D15Y модификаций мотора:
| Изготовитель | Honda |
| Марка ДВС | D15B |
| Годы производства | 1984 – 2006 |
| Объем | 1493 см3 (1,5 л) |
| Мощность | 44,13 – 95,62 кВт (60 – 130 л. с.) |
| Момент крутящий | 99 – 138 Нм (на 4200 об/мин) |
| Вес | 140 кг |
| Степень сжатия | 8,7 – 10 |
| Питание | карбюратор/2 карбюратора/инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | Трамблер, DIS-2, COP |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 2/4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | оригинальный профиль кулачков |
| Материал блока цилиндров | алюминиевый сплав |
| Диаметр цилиндра | 75 мм |
| Поршни | алюминиевые с цековкой на торце |
| Коленвал | 5 опор, 8 противовесов |
| Ход поршня | 84,5 мм |
| Горючее | АИ-92/95 |
| Нормативы экологии | Евро-2/3 |
| Расход топлива | трасса – 5,2 л/100 км смешанный цикл 6,5 л/100 км город – 7,7 л/100 км |
| Расход масла | 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 0W20 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, Mobil, Motul, Castrol |
| Масло для D15B по составу | синтетика, полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 90° |
| Ресурс ДВС | заявленный 250000 км реальный 400000 км |
| Регулировка клапанов | гайки, шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 4,5 л |
| Помпа | Metelli 240428, SKF VKPC87404 |
| Свечи на D15B | BKR5E-11 от NGK или Denso K16PR-11 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | 103 зуба 14400-Р2А-004 (D15Z6, D15Z7, 3Stg), 103 зуба 06141-Р2А-305 (D15B), 106 зубов 14400-РМ3-004 (D15B2, D15B7, VTEC) |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Filtron AP104/2, AP154/1 |
| Масляный фильтр | VIC C-809, VIC C-307, VIC C-224 |
| Маховик | Toda, Exedy, Fidanza |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Victor Reinz 125359301 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 39 Нм маховик – 118 Нм болт сцепления – 36 Нм крышка подшипника – 68 Нм (коренной) и 32 Нм (шатунный) головка цилиндров – 12 м (М6) или 20 Нм (М8) |
Из-за многообразия конструктивного исполнения описание параметров ДВС следует искать в паспорте ТС. В обязательном порядке мануал содержит регламент ТО и руководство по ремонту своими руками с подробными иллюстрациями.
Тюнинг двигателя Honda D15B (A, Z, Y)
Атмосферник
Овощные версии D15 тюнятся просто: ставится ГБЦ от D15B VTEC 130 сильного и портируется, совмещаются каналы, организовывается простой холодный впуск, заслонка 60 мм, спортивный ресивер, злой распредвал от D16 (BrianCrower, Skunk2, COMPCams и т.д.) с фазой 272+, пружинки, разрезная шестерня, выхлоп на трубе 51 мм с пауком 4-2-1, вся мишура настраивается на Январе. На выходе получим более 160 л.с., можно поставить вал по злее, паук 4-1 и подружить 4 дроссельный впуск от Toyota Levin с нашим D15B, в итоге получим еще больше мощности, запредельные обороты, потребуются работы по балансировке… в общем, денег будет зарыто немало, а в итоге получится корч, не совсем пригодный для городской эксплуатации и не слишком быстрый.
Турбина на D15B (A, Z, Y)
Это довольно неплохой вариант по увеличению мощность стандартного D15B, ищется недорогой турбо кит с интеркулером, вешается на стандартную поршневую, насос вальбро 255, форсунки 440 сс, выхлоп на 63 мм трубе, настройка на Январе (или на чем удобно), в итоге дуем не более 0.5 бар и получаем около 200 л.с. С течением времени такой мотор (на стандартной поршневой) развалится, меняем его на контрактный двигатель D15B и ездим дальше. Безусловно, можно поставить кованую поршневую понизить степень, дунуть побольше, но на полторашке объема далеко не уедешь и фанатично выжимать последние соки из него, нерационально. Если мощность ну очень хочется, тогда вас спасет свап двигателя B20, с последующим его турбированием.
РЕЙТИНГ ДВИГАТЕЛЯ: 4+
<<�НАЗАД
Особенности конструкции
Согласно принятому производителем Honda обозначению своих силовых приводов двигатель D15B является вторым вариантом после D15A. Особенностями конструкции являются:
- головка блока цилиндров всегда одновальная, может содержать систему регулировки фаз VTEC или 3-stage VTEC;
- цилиндры созданы из чугунных гильз, установленных мокрым способом внутрь алюминиевого блока;
- впрыск вначале был карбюраторным, затем произошла модернизация, карбюраторов стало два, дальше был моновпрыск внутри впускного коллектора и, наконец, инжекторная система в последних версиях;
- чтобы увеличить мощность атмосферного ДВС без наддува, применялась форсировка методом регулировки фаз VTEC и 3 Stage VTEC;
- система зажигания из трамблерной постепенно эволюционировала в DIS-2, затем COP.

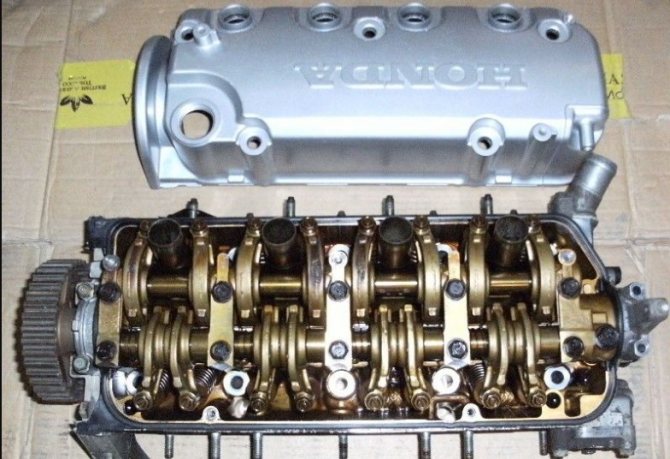

ГБЦ D15B
Важной особенностью стало отсутствие гидротолкателей, поэтому пользователь вынужден регулировать клапаны каждые 30 – 40 тысяч км пробега. Зато снижены требования по качеству масла.

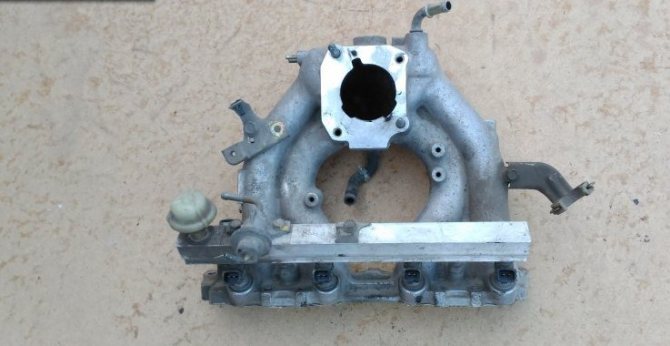

Впускной коллектор D15B
Производителем используется высокоресурсное навесное оборудование. Разработчиками Honda капремонт блока не предусмотрен, однако в РФ гильзы меняют в СТО без особых проблем. Изначально ресурс составляет 250 и 400 тысяч км (заявленный и реальный, соответственно). Если производить капитальный ремонт блока цилиндров перегильзовкой, то мотор становится «миллионником».
Общая оценка отечественных экспертов
По мнению экспертов двигатель B15D2 является оптимальным вариантом как с технической, так и экономической стороны. Завод изготовитель модернизировал данный ДВС, что положительно отражается на эксплуатационных качествах автомобиля Равон Р3. Исходя из статистики продаж мотор B15D2 является одним из наиболее продаваемых на отечественном пространстве.
Благодаря высокой надежности, неприхотливости и ресурсу двигатель устанавливается на 10 различных моделей автомобилей. Мотор не испытывает трудностей в плане поставки запасных деталей и материалов для технического обслуживания. Приобретая Равон Р3 покупатель может быть абсолютно уверен в том, что в будущем машину смогут обслуживать на любом СТО.
Главные преимущества ДВС:
- неприхотливость к топливу и ТО;
- наличие большого количества деталей;
- взаимозаменяемость узлов;
- экономичность при эксплуатации;
- простота обслуживания.
Благодаря простой конструкции двигатель смогут отремонтировать в любом СТО. Ведь для проведения обслуживающих и ремонтных мероприятий не требуется специальный набор инструментов или оборудования. Помимо простого ремонта B15D2 отличается наличием возможности замены по контракту.
На внутреннем рынке имеется большое количество двигателей, которые можно устанавливать взамен без дополнительных переделок. По мнению экспертов данный мотор отлично подходит легковому седану в плане мощности и надежности. Поэтому покупая Равон Р3 можно не беспокоиться об отсутствии запчастей или сложностях с обслуживанием в дальнейшем.
Читайте также:
Перечень модификаций ДВС
За 21 год серийного производства устройство ДВС изменялось многократно:
| Версия | Впрыск | Степень сжатия | Мощность, л. с. | Количество клапанов | Годы выпуска |
| D15A1 | карбюратор | 9,2 | 76 | 12 | 1984 – 1987 |
| D15A2 | карбюратор | 10 | 60 | 8 | 1984 – 1987 |
| D15A3 | карбюратор | 8,7 | 99 | 12 | 1984 – 1987 |
| D15B | 2 карбюратора | 9,2 | 103 | 16 | 1988 – 2001 |
| D15B1 | моновпрыск | 9,2 | 71 | 8 | 1988 – 1991 |
| D15B2 | инжектор | 9,2 | 92 | 16 | 1988 – 1995 |
| D15B3 | карбюратор | 9,2 | 106 | 16 | 1988 – 1996 |
| D15B4 | 2 карбюратора | 9,2 | 101 | 16 | 1989 – 1993 |
| D15B5 | инжектор, VTEC | 9,2 | 90 | 16 | 1990 – 2002 |
| D15B6 | инжектор | 9,1 | 72 | 8 | 1988 – 1991 |
| D15B7 | инжектор | 9,2 | 103 | 16 | 1992 – 2000 |
| D15B8 | инжектор | 9,1 | 71 | 8 | 1992 – 1995 |
| D15B VTEC | инжектор | 9,3 | 130 | 16 | 1992 – 1998 |
| D15B 3-Stage | инжектор | 9,3 | 130 | 16 | 1995 – 1998 |
| D15Z1 | инжектор, VTEC | 9,3 | 90 | 16 | 1992 – 1995 |
| D15Z3 | инжектор, VTEC | 9,3 | 94 | 16 | 1995 – 1997 |
| D15Z4 | инжектор | 9,3 | 105 | 16 | 1994 – 2000 |
| D15Z6 | инжектор, VTEC | 9,6 | 114 | 16 | 1995 – 2000 |
| D15Z7 | Lean Burn, VTEC | 9,8 | 130 | 16 | 1996 – 1999 |
| D15Z8 | инжектор, VTEC | 9,6 | 130 | 16 | 1997 – 2000 |
| D15Y3 | инжектор | 9,6 | 117 | 16 | 2001 – 2006 |
| D15B4 | инжектор, VTEC | 9,6 | 130 | 16 | 2001 – 2006 |
Плюсы и минусы
Основным достоинством 1,5 л версии силового привода D-серии производителя Honda является многократный запас надежности:
- он не ломается без ОЖ и смазки;
- неприхотлив к качеству бензина и масла;
- всегда добирается до СТО своим ходом;
- капремонт обходится в 200 евро максимум;
- не нужен специальный инструмент и дорогостоящие приспособления;
- навесное оборудование скомпоновано на корпусе удачно, не мешает в обслуживании.

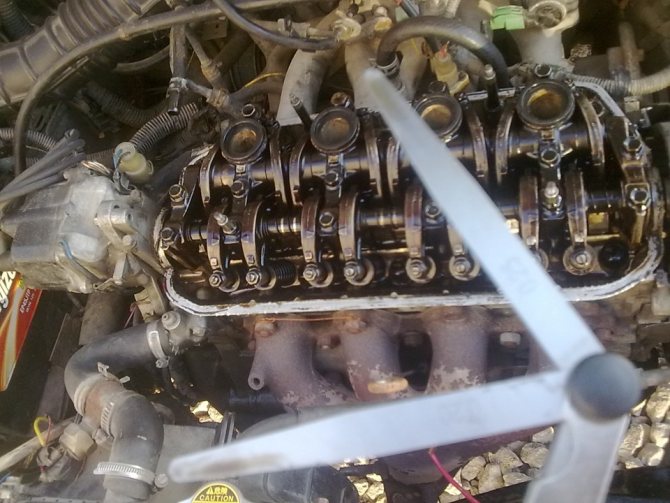

Регулировка клапанов D15B
К минусам можно отнести многообразие вариантов исполнения, вызывающее путаницу с номерами запчастей. Без гидрокомпенсаторов владелец вынужден регулярно посещать СТО и оплачивать регулировку тепловых зазоров клапанов.
Отзывы о двигателях Ravon
Надёжные и неприхотливые моторы с цепным приводом газораспределительного механизма (ГРМ) — это одна из самых сильных сторон машин Равон. Это подтверждают отзывы о двигателях Ravon потому, что они исключительно положительные. Абсолютно не доставляют хлопот владельцам автомобилей и способны выдержать самые суровые условия эксплуатации.
Лишь соблюдение сроков ТО и качественное масло — единственное серъёзное требования моторов к владельцам.
- Минусы: отсутствуют.
- Плюсы: надёжность, простота обслуживания.
Список моделей авто, в которых устанавливался
За двадцать лет мотор D15B и его прочие модификации применялись в следующих автомобилях Honda:
| Модификация мотора | Модель Honda | Вариант кузова | Годы выпуска | Для какого рынка |
| D15A1 | CRX | спорткар | 1984 – 1987 | – |
| D15A2 | CRX DX | купе | 1984 – 1987 | США |
| D15A2 | CRX HF Grifin | компактный спорткар | 1984 – 1987 | – |
| D15A2 | Civic Wagon RT4WD | полноприводный универсал | 1987 | Канада |
| D15A3 | CRX Si, Civic Si | компакткары | 1985 – 1987 | – |
| D15A3 | Civic 1.5i | хетчбэк | 1985 – 1987 | Европа |
| D15A3 | CRX 1.5i | 2 + 2 сиденья | 1984 – 1987 | Европа |
| D15B | CRX 1.5X | высокий универсал | 1988 | – |
| D15B | Civic 25XXT Formula | хетчбэк | 1990 | Япония |
| D15B | Civic Ferio MX | седан | 1992 | Япония |
| D15B | Capa GA4 | хетчбэк | 1998 – 2001 | Япония |
| D15B VTEC | Civic Vti | седан | 1992 – 1995 | Япония |
| D15B VTEC | CRX DelSol | универсал | 1992– 1998 | Япония |
| D15 3-stage VTEC | Civic Ferio Vi | седан | 1995 – 1998 | Япония |
| D15 3-stage VTEC | Civic Vi-RS | седан | 1999 – 2000 | – |
| D15B1 | Civic Hatchback | хетчбэк | 1988 – 1991 | – |
| D15B2 | Civic GL/DX/LX | седан | 1988 – 1991 | – |
| D15B2 | Civic Wagon Wagovan/DX | универсал высокий | 1988 – 1991 | – |
| D15B2 | CRX DX | универсал | 1988 – 1991 | |
| D15B2 | Civic LSi Hatch/Salon | хетчбэк | 1992 – 1995 | Европа |
| D15B2 | Civic DXi Hatch/Salon | хетчбэк | 1992 – 1995 | Европа |
| D15B2 | Concerto | хэтчбэк | 1990 – 1995 | Европа |
| D15B3 | Civic Shuttle GL | универсал | 1988 – 1995 | – |
| D15B3 | Ballade 150-15&150 | седан | 1989 – 1996 | Южная Африка |
| D15B3 | Civic LX | – | 1992 – 1995 | – |
| D15B3 | Civic LX/EX | 1988 – 1991 | – | |
| D15B3 | Civic EX | – | 1992 – 1995 | – |
| D15B4 | Civic GL | – | 1989 – 1993 | Австралия |
| D15B5 | Civic VTi | – | 1992 – 1995 | Великобритания |
| D15B6 | CRX HF | хетчбэк | 1988 – 1991 | – |
| D15B7 | City SX8 | хетчбэк | 1998 – 2000 | – |
| D15B7 | Civic CX | седан | 1992 – 1995 | Канада |
| D15B7 | Civic GLi | – | 1992 – 1995 | Австралия |
| D15B7 | Civic DX/LX | – | 1992 – 1995 | – |
| D15B7 | Civic Del Sol S | хетчбэк | 1993 – 1995 | – |
| D15B7 | Civic LSi Coupe | купе | 1992 – 1995 | Европа |
| D15B8 | Civic CX | седан | 1992 – 1995 | США |
| D15Z1 | Civic VX | – | 1992 – 1995 | – |
| D15Z1 | Civic VEi | – | 1992 – 1995 | Европа |
| D15Y3 | Civic EXi | – | 2001 – 2006 | Пакистан, Дубаи, Африка |
| D15Z3 | Civic MA9 | хетчбэк | 1995 – 1997 | Европа |
| D15Z4 | Ballade/Civic | хетчбэк | 1996 – 2000 | Тобаго, Тринидад, Венесуэлла, Южная Африка |
| D15Z4 | Civic LXi | седан | 1996 – 2000 | Филлипины |
| D15Z6 | Civic 1.5i LS | седан | 1995 – 2000 | Европа |
| D15Z7 | Civic VTi EK3 | седан | 1996 – 1999 | – |
| D15Z7 | Ferio Vi | хетчбэк | 1996 – 1999 | – |
| D15Z8 | Civic LS | сдан | 1997 – 2000 | Европа |
Honda Civic
Разнообразные характеристики двигателя отлично подходили практически для всех легких и средних автомобилей Honda за исключением тяжелых Stream, которые комплектовались 1,6 л и 1,7 л моторами этой же серии.
На каких машинах стоят ZC
С завода такие модели автомобилей Хонда оснащали моторами ZC:
- ZC SOHC – Ballade, Civic, Domani, Integra (1984 – 2001 года);
- ZC SOHC DualCarb – Civic, Concerto, Integra (1988 – 1992 года);
- ZC SOHC VTEC – Civic Ferio EJ3 (1991 – 1993 года), Civic EJ1 (1992 – 1995 года), Domani MA4 (1992 – 1992 года);
- ZC DOHC – Баллад CRX AS (1984 – 1987 года), Цивик AT (1984 – 1987 года), Интегра AV/DA1 (1985 – 1987 года), CRX EF7 (1986 – 1991 года), Цивик EH1 (1992 – 1995 года).
Регламент обслуживания D15B 1,5 л/105 л. с.
Рядный алюминиевый атмосферный двигатель D15B с инжектором обслуживается со следующей периодичностью:
- ремень ГРМ следует менять через 100 000 км;
- рекомендовано после 30000 пробега регулировать тепловой зазор клапанов;
- свечей зажигания движков хватает на 20000 пробега;
- изготовителем предусмотрена периодическая очистка вентиляции в картере каждые 2 года;
- создатель силового привода рекомендует замену моторного масла и фильтра через 10 000 км;
- новый фильтр топливный устанавливается после 40000 пробега;
- согласно рекомендациям производителя, воздухофильтр подлежит замене раз в год;
- присадки с завода внутри антифриза начинают разлагаться после 80000 км;
- стенки коллектора выпускного начинают прогорать через 60000 км.
Обслуживание D15B
И карбюраторные, и инжекторные версии мотора D15 крайне неприхотливы в обслуживании и эксплуатации.
Полезная информация
Центральным узлом любого автомобиля является двигатель. Каждый водитель отлично знает, что поломка силового агрегата влечет за собой сразу две беды — долгий ремонт и ощутимые финансовые растраты. Замена или восстановление ДВС может стоить целого состояния, в особенности, если речь идет о дорогих в обслуживании иномарках.
Желая подстраховаться, перед покупкой автомобиля, стоит заранее промониторить рынок, чтобы выяснить, где и кем производятся узлы и комплектующие, а также какой процент их стоимости будет составлять логистика.
В случае с узбекским брендом все предельно просто и понятно. Помимо полной сборки действующих моделей автомобилей, производитель занимается сборкой двигателей для автомобилей Равон, изготовлением комплектующих и прочих аксессуаров для них. Это удобно и выгодно, в особенности, если принять во внимание, что на базе «UZAUTO MOTORS» производятся не только хорошо знакомые российскому потребителю экспортные модели, но и автомобили разных классов, предназначенные исключительно для внутреннего рынка.
Обзор неисправностей и способы их ремонта
Кроме того, что в некоторых вариантах исполнения мотор D15B своими поршнями гнет клапана, в процессе эксплуатации выявлены следующие характерные поломки:
| Звук наподобие дизельного | Износ постелей распредвалов | Ремонт гбц |
| Плавающие обороты | 1) выработка ресурса лямбда-зонда 2) поломка ДХХ 3) засор дроссельной заслонки |
1) замена датчика СО 2) замена датчика холостого хода 3) прочистка дросселя |
| Загиб штоков клапанов | обрыв ремня ГРМ | Ремонт гбц и замена ремня |
Ремонт D15B
Возможны протечки из датчика давления масла и выход из строя трамблера. В остальном силовые приводы серии D объемом 1.5 л нареканий не вызывают.
Аналоги ZC
Если сравнивать разные моторы, то почти идентичными двигателями к серии ZC SOCH (один распредвал) являются:
- D16Z6;
- D16A6;
- D16Y4.
Если сравнивать ZC DOCH (2 распредвала), то его можно сравнить с 5 двигателями серии D:
- D16Z5;
- D16A9;
- D16A8;
- D16A3;
- D16A1.
Такое сходство очень удобно при проведение кап ремонта двигателей, например, перекинуть головку своими руками.
Отличия механизмов DOCH от SOCH представлены на рисунке:
Система VTEC (Втек) на хондовских двигателях ZC выглядит так:
