Одним из важнейших элементов подвески автомобилей является шаровая опора, которая соединяет рычаг и ступицу оси. Шаровая обеспечивает подвижность поворотному кулаку, что необходимо для управления машиной. Расскажем поподробнее о назначении шаровой и причинах её выхода из строя.
Заменные артикулы рычагов и средняя стоимость
| Производитель/ каталожный номер | Средняя стоимость (российский рубль) |
| ОЕМ 54501EL000 (L) 54500EL000 (R) | 4250 |
| NIPPARTS N4901042 (L) N4911042 (R) | 1800 |
| JAPANPARTS BS140L (L) BS140R (R) | 2250 |
| BLUE PRINT ADN186131 (L) ADN186132 (R) | 3750 |
Так как шаровая опора не выпускается в оригинале, в таблице будет представлен список из аналогов.
| Производитель/ каталожный номер | Средняя стоимость (российский рубль) |
| GMB 01021405 | 450 |
| PATRON PS3192 | 510 |
| MASUMA MB4952 | 590 |
| CTR CBN70 | 650 |
| BIRTH CX0143 | 930 |

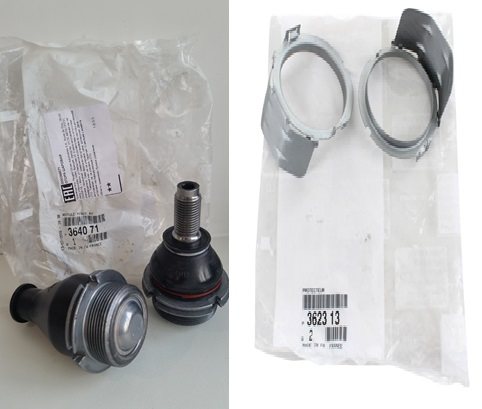

Как видим, при покупке шаровый опор отдельно от рычага, мы экономим, как минимум 2500 рублей. Настоятельно рекомендую рассмотреть такого производителя как CTR, который в 99% из 100 имеет положительные отзывы о качестве запчастей. Проверяйте комплектацию шаровой опоры, вместе с ней должно в комплекте идти стопорное кольцо, фиксирующее шарнир на рычаге.
Процесс замены шаровой опоры Ниссан Тиида

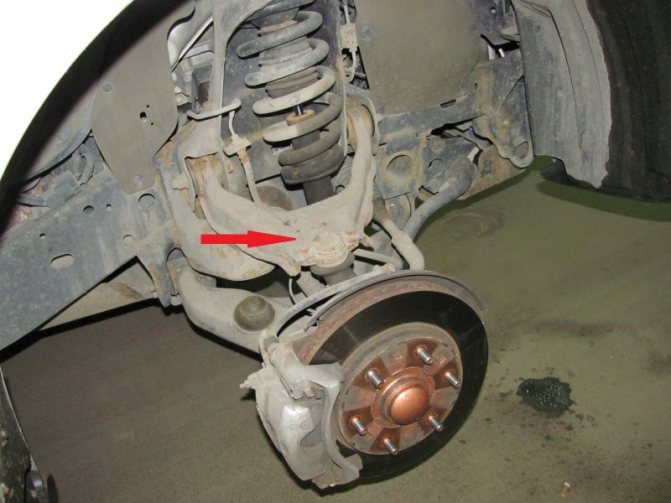

Шаровая опора на автомобиле дает о себе знать на езде по неровным поверхностям. Износ шаровой опоры определяет характерным стуком, который отдает на руль. Езда со стучащей шаровой опорой сбивает настроенный угол развал-схождения колес, что приводит к неравномерному износу шин, а также подвергает опасности водителя.
Так как шарнир не предусматривает его отдельную замену от рычага, весь процесс нужно проводить тщательно и строго по пунктам, чтобы новая шаровая опора плотно сидела на посадочном месте.
Необходимый инструмент и приспособления для замены шарнира
- Домкрат.
- Балонный ключ.
- Набор головок и вороток.
- Тиски.
- Газовая горелка.
- Молоток.
- Съемник стопорного кольца.
- Обойма или деревянный брус.
Процесс замены
- Срываем болты крепления колеса.
- Вывешиваем на домкрат заменяемую сторону.
- Снимаем колесо.
- Теперь нужно открутить непосредственно рычаг от всего узла.
- Передний рычаг крепится шаровой опорой к поворотному кулаку а также двумя болтами к подрамнику. Правая сторона должна открутиться без проблем, а вот водительской стороной не все так просто. Слева мешает открутить болты крепления рычага к подрамнику коробка передач. Для этого потребуется напарник. Берем еще один домкрат и подставляем его под коробку передач. Коробку немного поднимаем и открутить немного боль подрамника, указанный на фото. Ставим монтировку между подрамником и рычагом и вынимаем болты крепления рычага.
- В зависимости от пробега и качества обслуживания автомобиля могут возникнуть трудности с откручиванием болтов рычагов, если рычаги не менялись долгое время. В таком случае болты придется срезать болгаркой, что значительно будет затратным по времени.
- Рычаг устанавливается в тиски и надежно закрепляется.
- Нам потребуется горелка чтобы разогреть шаровую опору.
- Во время нагрева напарник должен постучать по шаровой опоре (выниматься она будет через низ, то есть стучать нужно по болту). Во многих случаях опора выпрессовывается без проблем.
- Перед установкой новых шаровых подождите до тех пор, пока рычаг остынет.
Конструкция шаровой опоры
Шаровая опора выполняется в виде металлического пальца, который имеет пластиковый наконечник с двусторонними вкладышами. Шаровые используются в передней подвеске типа McPherson, а в многорычажной подвески в конструкции может быть даже до пяти шаровых на каждой из сторон автомобиля.
- Читайте также:
Конструкция шаровой опоры была создана полвека назад, с этого времени эта деталь практически не поменялась, что говорит о её функциональности, простоте конструкции и надежности.

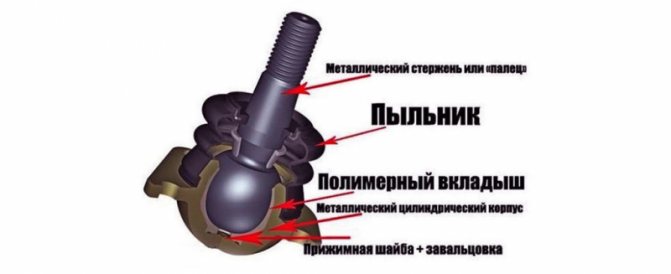

Шаровая опора может включать следующие элементы:
1) металлический стержень с наконечниками в форме шара, который является основой всей конструкции;
2) защитного пыльника, который обеспечивает герметичность стержня и выполняется из резины;
3) полимерного вкладыша;
4) цилиндрического корпуса, имеющего два отверстия;
5) прижимную шайбу, которая скрепляет вкладыши.
Шаровые опоры отличаются надежностью и при бережной эксплуатации способны прослужить на протяжении 100 000 километров и более. При этом долговечность этой детали зависит от стиля управления автомобилем и состояния дорог. Шаровые изготавливаются из прочной стали, а чтобы уменьшить трение отдельные углубления в их корпусе покрываются специальным защитным полимером.
Шаровые опоры могут выполняться разборными и неразборными, каждый автопроизводитель выбирает тот или иной тип такой конструкции, который подходит под особенности его автомобиля. Следует сказать, что при повреждении неразборной шаровой опоры требуется менять рычаг в сборе, а это куда больше расходы у автовладельцев. А вот разборные шаровые можно восстанавливать и менять по отдельным вышедшим из строя элементам, соответственно уменьшаются расходы на ремонт и обслуживание автомобиля.
Процесс запрессовки шаровой опоры
- После остывания рычага снимаем его и переворачиваем обратной стороной.
- Ставим шаровую опору так, чтобы она стояла ровно по посадочному месту.
- При помощи обоймы одинакового размера стучим по опоре, и она хорошо входит в посадочное отверстие.
- Теперь берем стопорное кольцо, которое должно быть в комплекте с опорой,и со стороны, где крепится гайка, ставим кольцо на посадочное место, тем самым фиксируя шаровую опору.
- Рычаги нужно поставить на место. Для этого наживляем болты крепления к подрамнику, закручиваем обратно один болт подрамника и опускаем коробку передач. Далее вставляется шаровая опора в поворотный кулак, после чего она фиксируется болтом. Этот болт зажимает опору в цапфе, не давая ей вырваться из посадочного места (яркий пример — конструкция крепления шаровых опор аналогична автомобилю Москвич 412).
Снятие, проверка и установка шаровой опоры Ауди А3
- Руководства по ремонту
- Руководство по ремонту Ауди А3 1996+ г.в.
- Снятие, проверка и установка шаровой опоры
Снятие, проверка и установка шаровой опоры
ПРОВЕРКАВНИМАНИЕ
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с подразделом Поддомкрачивание автомобиля
.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||
УСТАНОВКА
|
Советы по замене шаровых опор на Ниссан Тиида
- Перед снятием рычагов за сутки обязательно обработайте болты WD-40 или отработанной тормозной жидкостью. В условиях эксплуатации по российским дорогам, реагенты и другие элементы неблагоприятно действуют на элементы ходовой части, в частности на крепеж. Поэтому, часто болты либо не откручиваются, либо при откручивании ломаются.
- Второй момент: затягивать болты крепления рычагов нужно тогда, когда подвеска примет рабочее положение, то есть автомобиль будет стоять на колесах. Желательно чтобы в автомобиле сидел один человек. Тогда болты затягиваются и сайлентблоки в этом случае не износятся раньше положенного срока.
- Третий момент: после замены шаровых опор, в любом случае, автомобиль отправляется на регулировку развал-схождения колес.
Чем грозит неправильная установка шаровых опор
Производитель автомобиля изначально не допускает замену шаровых опор отдельно от рычага, но в силу экономии такой вариант как нельзя кстати приходится автолюбителям. Вы должны понимать, что замена шаровых опор ответственный момент, особенно в таком случае. Если установить неправильно стопорное кольцо, то шаровая опора через несколько километров выскочит из посадочного места рычага и это может привести к ДТП. Рекомендую проехать первые километры на небольшой скорости, чтобы убедится в полностью исправном рычаге. После замены шаровых опор не должно быть стука, и тем более этого ощущаться на рулевом колесе.
Нередко встречаются реставрированные рычаги с подтяжными шаровыми опорами. Данный вариант удобен тем, что при появлении стука шаровая опора подтягивается ключом и вы спокойно эксплуатируете автомобиль дальше. Недостатком является то, что сегодня трудно найти компанию, которая качественно реставрирует рычаги с несъемными шаровыми опорами.
Настоятельно не рекомендую приобретать б/у рычаги, так как износ шаровых опор будет в любом случае, и на сколько их может хватить — покажет только пробег.
Гарантия на восстановление шаровых опор
Поэтому не стоит верить предложениям сомнительных автомастеров и продавцов подержанных запчастей, что шаровые опоры восстановлены очень хорошо. Это попросту невозможно. А посему ,если шаровые пришли в негодность, то их стоит менять на новые.
Также немаловажно приобретать данную деталь только в проверенных физических и Интернет-магазинах. Можно заказывать их и в автосервисе, где выполняется ремонт. Но только при наличии доверия к нему. В противном случае недобросовестные автосервисы вместо новых шаровых могут установить восстановленные, которые на вид неопытный автовладелец может и не отличить.
Шаровые опоры никогда не следует покупать на разборках, авторынках и в иных подобных местах. Там они чаще всего уже доживают свой срок. Такие продавцы часто обманывают покупателей, выдавая старые детали за качественные оригинальные, но немного б/у. Кроме того, они не несут никакой ответственности за свои действия и никогда не признаются в содеянном.
Конечно, такие детали на многие автомобили, чаще всего зарубежных марок, зачастую стоят недёшево, особенно, если шаровые опоры меняются вместе с рычагами подвески. Но это – та вещь, на которой нельзя экономить.
Ведь от этого напрямую зависит безопасность водителя и его пассажиров, а также остальных участников дорожного движения. А желающим сэкономить можно посоветовать лишь аккуратнее ездить, чтобы данный элемент служил как можно дольше.
