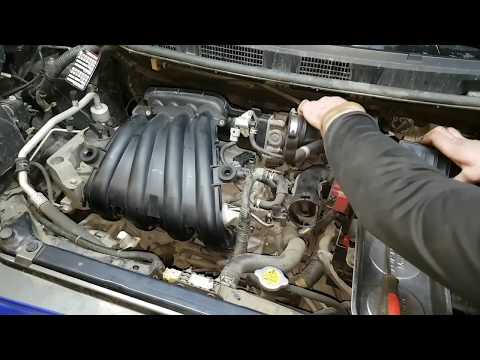

Nissan Juke СИСТЕМА СМАЗКИДВИГАТЕЛЯ HR16DE, MR16DDT

Система смазки комбинированная: наи­более нагруженные детали смазываются под давлением, а остальные – или направ­ленным разбрызгиванием, или разбрызги­ванием масла, вытекающего из зазоров между сопрягаемыми деталями.

Насос всасывает масло из масляного картера двигателя через маслоприемник А и через полнопоточный масляный фильтр Б с фильтрующим элементом из пористой бумаги подает его в главную масляную ма­гистраль, расположенную в теле блока ци­линдров. От главной магистрали отходят каналы подвода масла к коренным подшип­никам коленчатого вала. К шатунным под­шипникам масло подается через каналы, выполненные в теле коленчатого вала. От главной масляной магистрали отходит вертикальный канал подвода масла к под­шипникам распределительных валов. По­мимо этого масло подается под давлением в механизмы системы изменения фаз газо­распределения.

Для смазки подшипников распредели­тельных валов масло из вертикального ка­нала поступает в центральные осевые кана­лы распределительных валов через ради­альное отверстие в шейке одного из подшипников и распределяется по ним к остальным подшипникам.

Кулачки распределительных валов сма­зываются маслом, поступающим из цент­ральных осевых каналов через радиальные отверстия в кулачках. Излишнее масло сли­вается из головки блока в масляный картер через вертикальные дренажные каналы.

Ниссан Жук.

ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ И МАСЛЯНОГО ФИЛЬТРАДВИГАТЕЛЯ
HR16DE, MR16DDT
Вам потребуются: моторное масло, масляный фильтр, обтирочная ткань, емкость (не менее 5 л) для сливаемого масла, ключ «на 14», специальный ключ для отворачивания масляного фильтра.

Согласно рекомендации завода-изгото- вителя масло в двигателе следует заменять через один год эксплуатации или 15 тыс. км пробега (в зависимости от того, что на­ступит раньше).

Масло сливайте после поездки, пока двига­тель еще не остыл. Если двигатель холод­ный, пустите и прогрейте его до рабочей температуры.

Заливайте масло той же марки, что и масло, которое было в двигателе. Если вы все же ре­шили сменить марку или тип масла (рис. 5.14), промойте систему смазки про­мывочным маслом или маслом той марки, которая будет использоваться. Для этого по­сле слива старого масла залейте новое до нижней метки маслоизмерительного щу­па. Пустите двигатель и дайте ему порабо­тать 10 мин на холостом ходу. Слейте масло и только после этого замените масляный фильтр. Теперь можете залить новое масло до требуемого уровня (до метки Н на щупе).

1. Отверните пробку маслоналивной гор­ловины.

2. Очистите металлической щеткой, а за­тем обтирочной тканью пробку сливного отверстия масляного картера двигателя.

Рис. 5.14. Рекомендации по подбору моторного масла по вязкости в зависимости от климатических условий

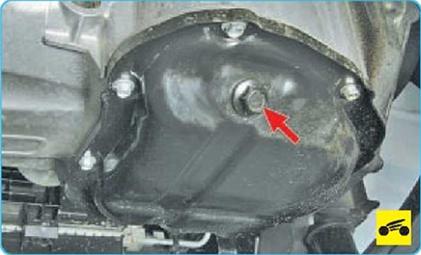

3. Ослабьте затяжку пробки сливного от­верстия.

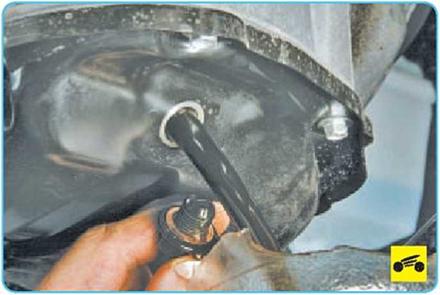

4. . отверните пробку, предварительно подставив емкость для сливаемого масла, и слейте масло в подходящую емкость.

Будьте осторожны: масло горячее!

5. Заверните пробку.

При каждой замене масла уплотнительное кольцо пробки заменяйте новым.

6. Специальным ключом отверните мас­ляный фильтр и снимите его.

После слива масла из картера двигателя в корпусе фильтра остается некоторый объ­ем старого масла. При отворачивании филь­тра оно вытекает, пачкая двигатель и распо­ложенные рядом агрегаты, чтобы избежать этого, перед отворачиванием подложите под фильтр обтирочную ткань.

При отсутствии специального ключа для от­ворачивания масляного фильтра можно вос­пользоваться универсальным ключом или съемником. Если такого ключа или съемника нет, пробейте корпус фильтра отверткой и, используя ее как рычаг, отверните фильтр. Пробивайте фильтр как можно ближе ко дну, чтобы не повредить штуцер. Можно восполь­зоваться и свернутой вдвое полоской грубой наждачной бумаги, обернув ею фильтр и стронув его с места руками.

7. Тщательно протрите обтирочной тка­нью привалочную поверхность фланца бло­ка цилиндров, чтобы удалить грязь и старое масло.

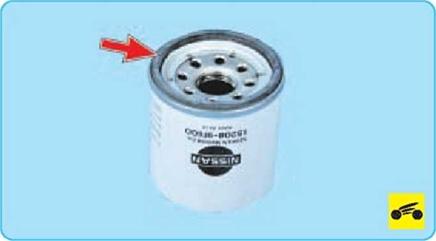

8. Смажьте уплотнительное кольцо ново­го фильтра чистым моторным маслом и за­верните (руками без применения инстру­мента) фильтр на 4/5 оборота с момента соприкосновения уплотнительного кольца и фланца блока цилиндров.

Двигатель 1.8 MR18DE

Линейка рядных двигателей MR, совместно созданных компаниями Рено и Ниссан, являются одними из узнаваемых в мире. Отдельные моторы из этого семейства, в т. ч. серия MR18DE, до сих пор продолжает сходить с конвейера. У этого 1,8-л агрегата, имеется система изменения фаз газораспределения, цепной привод ГРМ и другие устройства, способствующие повышению его производительности и надежности. Все модификации этого двигателя схожи между собой, отличия в основном связаны с настройкой электронного блока управления в соответствии с нормативами страны поставки.

Двигатель Тииды 1.8 характеризуется следующими показателями:

• Относится к 4-цилиндровым рядным с 16 клапанами;
• рабочий объем – 1,8 л;
• мощность – 124 — 128 л.с.;
• кутящий момент – 172-175 Нм;
• топливо – бензин;
• расход бензина – 6,3-7,9 л/100 км;
• диаметр цилиндра – 8,4 см;
• ход поршня – 8,1 см;
• степень сжатия – 9,8-10.

Отличия в конструкции мотора

Материалом, из которого сделан блок двигателя Ниссан Тиида, является алюминий, поэтому он отличается малым весом. Это повысило его удельную мощность, КПД, но ухудшило ремонтопригодность. Такой блок не рассчитан под расточку гильз цилиндров и фрезеровку плоскости контакта. Головка блока цилиндров оснащена двумя распределительными валами, что позволило реализовать схему газораспределения DOHC.

Историческая справка

История создания современных моторов включает небольшую предысторию из нескольких поколений двигателей внутреннего сгорания (двс), которые с течением времени совершенствовались и адаптировались к меняющимся условиям эксплуатации.Двигатель Ниссан hr15de

Первый двигатель от Ниссан появился в 1952 году и был четырёхцилиндровым карбюраторным двигателем с рядным расположением цилиндров, его объём был всего 860 см³. Именно этот первый двс, устанавливаемый на автомобили 1952-1966 годов стал основателем современных двигателей от Ниссан.

С 2004 года в компании Ниссан произошёл переломный момент – началось изготовление новейших на тот момент двигателей серии HR. С 2004 по 2010 года были разработаны и выпущены следующие двигатели:

Первые три модели были рядными трёхцилиндровыми двигателями – то есть поршни располагались в один ряд и приводили в движение коленчатый вал. Три последние модели являлись уже четырёхцилиндровыми двигателями. Важными характеристиками моторов серии HR являлось сочетание высокой мощности и умеренных токсических выбросов в атмосферу. Ряд моделей был оснащён турбонадувом, что технически позволяло развивать максимальную мощность, чем у моторов без турбины. Модели выпускались с небольшими временными промежутками, основными отличиями была разница в объёме камеры сгорания и степень сжатия.

Двигатель HR15DE – был одним из самых оптимальных на тот момент четырёхцилиндровым мотором по сравнению с устаревшими предшественниками. Если у старых моделей был более высокий расход топлива, то у новой модели этот показатель был сведён к минимуму. Большинство узлов и агрегатов было изготовлено из алюминия, значительно облегчая конструкцию. Также у силового агрегата был увеличен крутящий момент, наиболее подходящий к городскому циклу движения, даже с наличием пробок. Наряду с высокой мощностью среди всех «собратьев» этот мотор был самым лёгким, а новая технология полировки трущихся поверхностей позволила сократить коэффициент трения на 30%.

Технические характеристики

Первое, с чем иногда сталкиваются автолюбители во время покупки автомобиля – поиск таблички с серийным номером двигателя. Найти эти данные достаточно просто – они выбиты заводом-изготовителем на передней части блока цилиндров, возле стартера.Номер двигателя

Теперь перейдём к расшифровке буквенных и цифирных обозначений двигателя. В названии HR15DE каждый элемент имеет своё обозначение:

1. серия выпускаемого двигателя обозначается первыми двумя буквами «HR»;

объём двигателя обозначается цифрой, которую необходимо разделить на 10. У нашей серии мотора этот параметр равен 1,5 л;

2. после цифр идёт буква «D», которая свидетельствует о наличии у каждого цилиндра четырёх клапанов (два впускных и два выпускных), а также двух распределительных валов;
3. последняя буква «Е» говорит о том, что на этой модели двигателя установлены форсунки.

Основные характеристики силового мотора приведены в таблице ниже:

1. Мотор HR15DE представляет однорядный 4-х цилиндровый двигатель – у силового агрегата один коленчатый вал, который приводят во вращение четыре поршня, распложенные вряд. Рабочий объём двигателя, является одним из самых важных показателей, на которые обращает внимание автолюбители – от него зависит мощность. У модели HR15DE он составляет 1498 см³, что даёт ему мощность порядка 99-109 лошадиных сил.
2. Двигатель 16-ти клапанный – на каждый цилиндр приходится по два впускных и два выпускных клапана. Несмотря на дискуссию инженеров – что надёжнее – цепь или ремень, производитель считает более надёжным использование цепи грм.
3. Перекрытие клапанов сводится к минимуму за счёт установленного на этой модели двигателя фазорегулятора распредвала. Это устройство обеспечивает максимально возможное значение углов опережения открытия и запаздывания закрытия впускных клапанов.
4. Охлаждение жидкостное – в качестве рабочей жидкости целесообразно использование антифриза. Термостат, обеспечивая оптимальный температурный режим мотора, работает в диапазоне охлаждающей жидкости 77-83,5°.
5. Порядок зажигания 1-3-4-2 – эта схема показывает порядок воспламенения топливной смеси в камере сгорания. Для бесперебойной её работы необходимо своевременно менять аккумулятор и использовать свечи зажигания, рекомендуемым заводом-изготовителем.
6. Важно отметить, что модель двигателя имеет хорошие показатели крутящего момента, позволяющие более комфортно эксплуатировать автомобиль в городской среде.
7. Используемое топливо – АИ-95, однако судя по отзывам автолюбителей этот двигатель «всеядный» – отлично работает на бензине АИ-92 без потери мощности.

Тюнинг

Доработка двигателя H4M делится на два вида: чип-тюнинг и установку турбины. Прошивка на мощность поможет добавить 5-10% основной мощности, но при этом пропорционально увеличит расход горючего. Это стоит учесть при принятии решения. Провести чип-тюнинг можно при помощи K-line кабеля, программного обеспечения и наличия времени. Но, в большинстве случаев, рекомендуется обратиться на специальный автосервис, где специалисты подберут и настроят оптимальную конфигурацию для мотора.

Второй вариант – установка турбины. Самый дешевый вариант — турбина от VW с маркировкой K03. У нее в комплекте идет интеркулер и пайпинг. При этом необходимо переделать (переварить) полностью выхлопную систему и коллектор. Чтобы экономить деньги, можно не менять шатунно-поршневую группу, но при этом надувать больше, чем 0.5 бар, нельзя. Все это дает 150 л.с., которых более чем достаточно для городского и загородного режима эксплуатации.

Если хочется увеличить мощность до 180-200 л.с., то придется заменить распределительный вал, установить облегченные поршни и клапаны. В этом случае, не обойдется без установки более мощной турбины и прошивки блока управления двигателем специальным программным обеспечением.

Но не стоит слишком увлекаться тюнингом и добавлением мощности. Это может привести к тому, что мотор снизит свой ресурс на 1/3. Поэтому рекомендуется обращаться к профессионалам, которые сделают расчеты и подберут оптимальный вариант доработки.

Надёжность мотора

Почти каждый владелец автомобиля знает – ресурс любого мотора во многом зависит от условий его эксплуатации. Если человек любит быструю и «агрессивную» езду – возрастает нагрузка на трущиеся узлы и агрегаты, увеличивается износ деталей. Частые перегревы, способствуют разжижению масла, которое не успевает образовывать достаточное количество масляной плёнки. Кроме того, несоблюдение температурного диапазон может привести к деформации головки блока цилиндров, попаданию охлаждающей жидкости в камеру сгорания и серьезному повреждению цилиндропоршневой группы.

Стоит обратить внимание следующие моменты:

• Ниссан производит модели с цепным или шестерёночным приводом грм, что безусловно надёжнее ремней.
• При перегреве у моторов этой серии крайне редко происходят растрескивания головки блока цилиндров.
• Модели серии HR всегда признавались самыми лучшими и надёжными среди всех «собратьев» в мире.

Ресурс силового агрегата HR15DE как минимум составляет 300 тысяч километров пробега, но это далеко не предел. При соблюдении правил эксплуатации, описанных в мануале, а также своевременной замене масла и масляного фильтра – ресурс увеличивается до 400-500 тысяч пробега.

Неисправности и ремонт

Двигатель Н4М достаточно надёжный, но и у него имеется ряд проблем, которых не избежать. Поскольку на каждый цилиндр устанавливается по 2 форсунки, то диагностировать состояние впрыскной системы достаточно тяжело. Так, чтобы определить работоспособность форсунок, их необходимо демонтировать с двигателя и проверить на специальном стенде.

Рассмотрим, основные неисправности, которые возникают в процессе эксплуатации мотора:

1. Свист под капотом. В этом контесте стоит осмотреть ремень генератора, который скорей всего растянулся.
2. Глохнет мотор. Здесь может быть несколько причин — неисправность датчиков или свечей зажигания, загрязнённость дросселя или воздушного фильтра, или же проблема в бортовом компьютере.
3. Злой звук. Это означает, что прогорели кольца выхлопной трубы.
4. Вибрация. Правая подушка силового агрегата вышла со строя.

Как видно, глобальных проблем мотор не имеет, а поэтому может считаться надёжным силовым агрегатом.

Ремонтопригодность

Одним из небольших недостатков или «ложкой дёгтя» является затруднительное проведение ремонтных работ по этой модели. Трудности возникают вовсе не из-за некачественной сборки или отсутствия ремонтных деталей, а достаточно плотной «укомплектованности» подкапотного пространства. Например, для снятия генератора с целью его замены потребуется открутить соседние узлы и агрегаты. Несомненным положительным моментом является то, что эти моторы и их комплектующие редко требуют ремонта.

Если однажды ваш двигатель стал плохо греться, затроил, появилась детонация или автомобиль стал дёргаться во время движения – значит пробег вашей машины уже более 300 тысяч километров.

Также завод-изготовитель рекомендует владельцам машин с большим пробегом всегда возить с собой моторное масло, охлаждающую жидкость, жидкость для акпп, а также схему электропроводки. При экстренном обращении в автосервис это значительно поможет автослесарю в ремонте.
