Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Бесконтактная система зажигания

Всего существует три огромные группы систем – контактная, бесконтактная, микропроцессорная. Первая делится на две подгруппы – контактная и с применением транзистора, работающего в режиме ключа. В конструкции бесконтактной системы зажигания тоже применяются транзисторы. Использоваться активно такая схема стала в начале 80-х годов прошлого века. И она имеет ряд преимуществ, о которых будет рассказано несколько ниже. Схема коммутатора несложная, она может быть реализована как на транзисторах, так и на контроллере.

Но у бесконтактной системы зажигания имеется и много недостатков, если сравнивать ее с микропроцессорной. Последняя позволяет контролировать практически все параметры двигателя. БСЗ делать это не позволяет, также не может она нормально использоваться на инжекторных моторах. Причина устаревания бесконтактной системы заключается не только в развитии электроники и автомобилестроения, но и в принятии жестких мер по обеспечению экологичности двигателей внутреннего сгорания. К сожалению, уменьшить количество вредных веществ в выхлопе позволяет только микропроцессорное управление.

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Контроллеры

Выпускаются контроллеры серии МС2715.03 для легковых автомобилей ВАЗ-21083 и МС2713.01 для грузовых автомобилей ЗИЛ-4314, предназначенные для управления углом опережения зажигания по оптимальной характеристике регулирования на основе информации от датчиков начала отсчета, частоты вращения коленчатого вала двигателя, разрежения в задроссельном пространстве карбюратора (или впускном трубопроводе инжекторного двигателя) и температуры охлаждающей жидкости.

Контроллеры осуществляют также управление электроклапаном экономайзера принудительного холостого хода (ЭПХХ). Контроллер МС2715.03 для легковых автомобилей с четырехтактным четырехцилиндровым двигателем вырабатывает сигнал «Выбор канала» для обеспечения функции статического распределения энергии по цилиндрам двигателя.

Структурная схема контроллера приведена на рис. 6. На выводы контроллера поступают сигналы датчика начала отсчета (НО), датчика угловых импульсов (УИ), датчика частоты вращения коленчатого вала (КВ), датчика разрежения (Р), датчика температуры охлаждающей жидкости (Тохл).

После обработки сигналов датчиков в аналого-цифровом преобразователе (АЦП) информация о параметрах двигателя в виде цифровых кодов поступает в процессор, который производит вычисление частоты вращения коленчатого вала двигателя, разрежения, температуры, углового положения коленчатого вала двигателя и на основании этих данных вычисляет угол опережения зажигания в соответствии с картой углов опережения зажигания двигателя, которая хранится в памяти процессора. Синхронизация работы контроллера с работой двигателя и формирование сигнала «Выбор канала» производится посредством импульсов датчика НО. Выходные сигналы процессора управляют работой формирователей импульса зажигания (ФИЗ) и выбора канала усилителя ЭПХХ. Сигналы ФИЗ и ВК непосредственно управляют работой двухканального коммутатора.

***

Принцип работы свинцово-кислотного аккумулятора



Главная страница

• Страничка абитуриента

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71

Специальности

• Ветеринария
• Механизация сельского хозяйства
• Коммерция
• Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Карта раздела
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации. Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор. Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности.

Расположение

Коммутатор может быть совмещённым с ЭБУ двигателем. В таком случае управляющий сигнал с ЭБУ идёт непосредственно на катушку зажигания.

Если коммутатор конструктивно выполнен отдельно, то он может быть установлен непосредственно рядом с катушкой зажигания (VASS); отдельно установленным на металлической поверхности для хорошего теплоотвода (крыло или перегородка подкапотного пространства) (ФОРД); рядом с блоком управления (VW Пассат); на распределителе зажигания (ФОРД) и т.п.

Как работает коммутатор

По сути, коммутатор – это простой усилитель сигнала. Можно сравнить даже со сборкой Дарлингтона, которая используется в микроконтроллерной технике для преобразования слабого сигнала с порта выхода до необходимого уровня. Основа этой сборки – полевые транзисторы, работающие в режиме ключа. На них подается рабочее напряжение, на управляющий вывод поступает сигнал, который усиливается и снимается с коллектора.

Коммутатор зажигания имеет практически аналогичную схему работы. Только используется сигнал с датчика Холла. Он имеет три вывода – управление, общий, плюс питания. При появлении в области датчика металлической пластины происходит генерация тока, который подается на вход коммутатора. Далее происходит усиление сигнала, а также подача его на первичную обмотку катушки. Питание всей системы происходит только лишь после включения зажигания (после поворота ключа).

Хроники Фрилансера — ТавроБлог

Поскольку, таки в Интернете появилась идея, про возможность использования коммутатора 3620.3734* взамен стандартно-таврийского 1102.3734/1103.3734, то вот решил выложить статью по ремонту оных, заодно в купе со схемами оных коммутаторов. Оригинал статьи лежит здесь, но почему-то разработчик этой веб-страницы выложил картинки отдельно от статьи. Очень неудобно, перекладываю по-человечески значится:

При выходе из строя электронного коммутатора зажигания в вашем автомобиле, как правило, вы или покупаете новый, так как нет возможности его проверить на работоспособность из-за отсутствия специализированных сервисных центров, или несете к умельцам местного значения, которые методом «научного тыка» пробуют его отремонтировать. В большинстве инструкций по эксплуатации отсутствует описание методики поиска неисправностей, поэтому приводим полную методику поиска неисправностей и принципиальные схемы наиболее распространенных электронных коммутаторов зажигания.

Системы зажигания для бензиновых двигателей отечественных легковых автомобилей ВАЗ-2108, ВАЗ-2109, ЗАЗ-1102 содержат в своем составе электронный коммутатор. Он предназначен для формирования импульсов тока в цепи первичной обмотки катушки зажигания.

В электронных коммутаторах отечественного производства (серии 3620.3734; 36.3734; 78.3734) функции выходного токового ключа выполняет мощный транзистор, а функции управления параметрами токовых импульсов (нормирование скважности запускающих импульсов, программное регулирование времени накопления энергии в катушке зажигания, ограничение уровня тока в ее первичной обмотке и амплитуды импульсов первичного напряжения) выполняет слаботочная электронная схема, чаще в интегральном исполнении.

Первый отечественный электронный коммутатор с управляемыми параметрами импульсов зажигания (серия 36.3734) был разработан для автомобиля ВАЗ-2108. В коммутаторе использовались микросхема К1401УД1, мощный ключевой транзистор КТ848А и другие элементы отечественного производства.

Входным информационным сигналом для коммутатора служит сигнал от датчика Холла, расположенного на валу распределителя зажигания. По этому сигналу на коммутатор поступает информация о количестве оборотов двигателя и положении его коленвала. Коммутатор рассчитан на работу с серийной катушкой зажигания 27.3705. Коммутатор явился прототипом для разработки последующих серий, которые имеют несколько вариантов конструктивного и схемотехнического исполнения. Однако общим для отечественных коммутаторов по-прежнему служит комбинированная интегрально-дискретная технология сборки, делающая их ремонтопригодными.

В современных отечественных коммутаторах используются специализированные выходные ключевые транзисторы типов КТ890А, КТ898А1, BU931 (зарубежный) в нескольких конструктивных исполнениях: ТО-220, ТО-3, бескорпусном. В некоторых коммутаторах, например 78.3734 (рис. 4), в качестве управляющей микросхемы применен четырехканальный операционный усилитель типа К1401УД2Б.

В коммутаторах также широко применяется управляющая микросхема L497B фирмы SGS-TOMSON (отечественный аналог Р1055ХП1). Структурная схема и рекомендованный вариант ее включения приведены на рис. 1, а назначение выводов — в табл. 1.

Таблица 1.

Прежде чем приступить к поиску неисправностей и ремонту электронного коммутатора, следует:

• проверить целостность проводки автомобиля, надежность контактных соединений системы зажигания, исправность элементов системы зажигания (свечи, катушка зажигания, датчик Холла, провода высокого напряжения);
• проверить исправность автомобильного генератора, а также его интегрального регулятора напряжения;
• проконтролировать поступление напряжения от бортовой сети (при включенном замке зажигания) на контакт „П” соединителя датчика Холла.

Признаки, по которым проявляются неисправности электронных коммутаторов, наиболее вероятные причины этих неисправностей и способы их устранения сведены в табл. 2.

Таблица 2.

Принципиальные электрические схемы коммутаторов зажигания приведены на рис. 2 (коммутатор 3620.3734– I), рис. 3 (коммутатор 3620.3734– II) и рис. 4 (коммутатор 78.3734).

В заключение следует отметить следующее:

1. Близким аналогом зарубежного транзистора BU931 (cм. схемы на рис. 2 и 3) является отечественный КТ898А1. Эти транзисторы имеют большой разброс параметров, что приводит к необходимости подбора номиналов радиоэлементов в его базовой и эмиттерной цепях, для каждого экземпляра транзистора в отдельности.
2. Резисторы R7 (см. рис. 2) и R6 (см. рис. 3) служат для задания требуемого значения тока через мощные ключевые транзисторы описанных коммутаторов. Увеличение номинала резисторов приводит к уменьшению тока и наоборот. Таким образом изменением номиналов этих резисторов можно подобрать оптимальный токовый и тепловой режимы работы выходных ключевых транзисторов.
3. При замене мощного ключевого транзистора следует обратить внимание на качество крепления транзистора к радиатору (корпусу) коммутатора. Также проверяют наличие теплопроводящей пасты между транзистором и радиатором (корпусом коммутатора).
4. Аналогом зарубежного стабилитрона 1N3029 (см. рис. 3) является отечественный КС524.
5. Аналогом зарубежной микросхемы L497В (см. рис. 1, 2, 3) является отечественная КР1055ХП1.
6. После замены неисправных радиоэлементов в коммутаторе каждый новый элемент на плате и место его пайки следует покрыть нитролаком. При сборке корпуса коммутатора его крышку по периметру уплотнения необходимо промазать водостойким герметиком (например, „Гермесилом”).

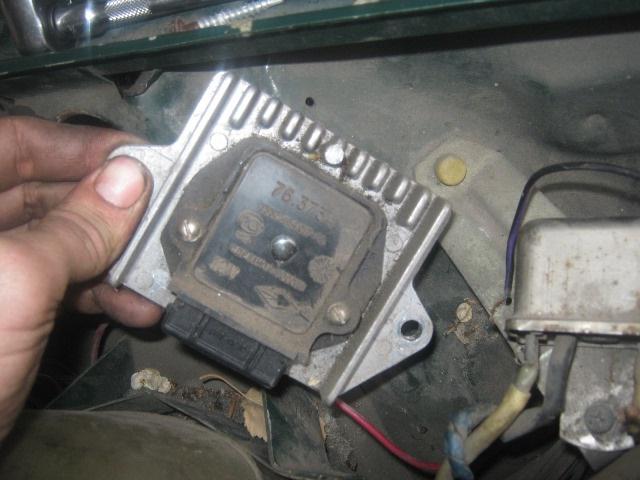

Пару фото подгоревшего коммутатора: 3620.3734

Собственнона фото снизу ві можете наблюдать типичное состояние деталей внутри ЭМКХХ 3620,3734 (без клапана холостого хода). Четко видно как подгорел резистор, который служит датчиком тока фактически (R7 на схеме коммутатора 3620.3734-02).

Еще одно фото на «монтаж». Видно установленніе детали.

На следующем фото видна маркировка коммутатора.

Одно но, по приведенныйм выше рисункам. Не следует менять резистор предварительно не проверив его сопротивление. Обычно страдает не он, а его пайка.

Основные элементы коммутатора

Схема коммутатора достаточно простая, но самостоятельное изготовление этого блока бессмысленно, так как готовый вариант купить окажется намного проще. Монтаж должен выполняться максимально грамотно, иначе работа устройства окажется неправильной. Кроме того, при использовании транзисторов нужно тщательно выбирать их по параметрам, а для этого необходимо иметь качественную измерительную аппаратуру. К сожалению, у двух одинаковых полупроводников разброс характеристик может быть очень большим. А это влияет на работу устройства.

Коммутатор ВАЗ, имеющий обозначение 76.3734, состоит из одного основного элемента – контроллера L497. Он создан специально для использования в бесконтактных системах зажигания. Отечественный аналог этого контроллера — КР1055ХП2. Параметры у них практически идентичные, что позволяет использовать любой из контроллеров. Кроме того, эта микросхема позволяет провести подключение тахометра, расположенного на приборной панели автомобиля. Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов. Правда, надежность такого устройства на порядок ниже.

Общий принцип работы

Наличие контактной системы зажигания в автомобиле подразумевает, что зажигание горючего в цилиндрах осуществляется по факту появления искры от свечи зажигания.

При этом сама искра возникает при поступлении импульса высокого напряжения от катушки зажигания.

Ключевую функцию выполняет катушка зажигания, которая по принципу работы напоминает трансформатор.

Она состоит из двух обмоток (первичной и вторичной), намотанных на сердечник из металла.

Сначала напряжение подводится к первичной обмотке, после чего в катушке создается ток.

Как только происходит кратковременный разрыв первичной цепи, магнитное поле нивелируется, но во вторичной обмотке возникает высокое напряжение (около 25000 Вольт).

В этот момент на первичной обмотке также присутствует напряжение, равное 300 Вольтам.

Причина его появления — токи самоиндукции. Именно из-за появления этого тока возникает обгорание и искрение контактов прерывателя.

Из сказанного выше можно сделать вывод, что вторичное напряжение напрямую зависит от следующих аспектов:

• Магнитного поля;
• Уровня интенсивности падения тока в первичной обмотке.

Для роста вторичного напряжения и снижения риска обгорания контактной группы, в цепочку включается конденсатор (устанавливается параллельно). Даже при незначительном размыкании конденсатор заряжается.

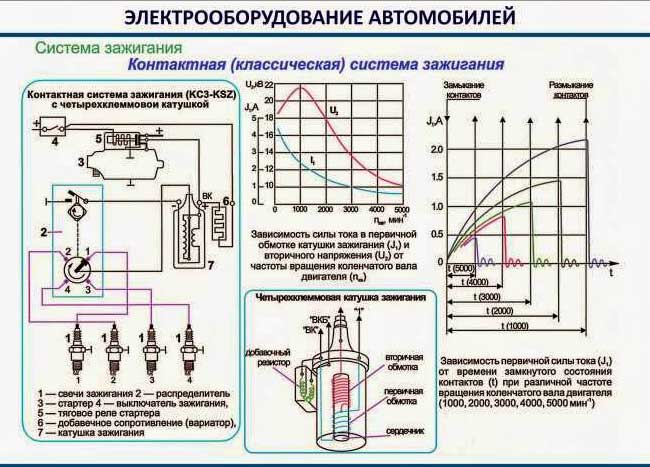

Принципиальная схема контактной системы зажигания показана ниже.

Разряд емкости происходит через первичную обмотку, посредством формирования импульсного тока обратного напряжения. Благодаря этой особенности, магнитное поле исчезает, а вторичное напряжение растет.

Оптимальная емкость конденсатора для контактной системы зажигания составляет 0,17-0,35 мкФ. Для примера, в «Жигулях» отечественного производства установлен конденсатор, имеющий емкость в 0,2-0,25 мкФ (при частоте от 50 до 1000 Гц).

Если система зажигания автомобиля работает без сбоев, вторичное напряжение должно постоянно расти. Оно зависит от двух основных параметров — размера зазора между свечными электродами, а также давления в цилиндрах машины.

Для контактной системы зажигания этот параметр (вторичное напряжение) должен находиться на уровне 8-12 Вольт.

Чтобы система работала без сбоев, в момент прерывания упомянутый показатель вырастает до 16-25 кВ. Наличие подобного запаса позволяет избежать неблагоприятных последствий от тех или иных колебаний в системе зажигания.

К упомянутым выше проблемам можно отнести корректировки состава горючей смеси или изменение расстояния между электродами свечи.

К примеру, снижение уровня кислорода в топливно-горючей смеси приводит к росту напряжения до 20 кВ.

Несмотря на ряд проведенных мероприятий, полностью избежать подгорания контактной группы создателям контактной системы зажигания не удалось. Оптимальным способом снижения этого эффекта является четкое выдерживание зазора на минимальном уровне (0,3-0,4 мм).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбираем свечи зажигания для своего автомобиля

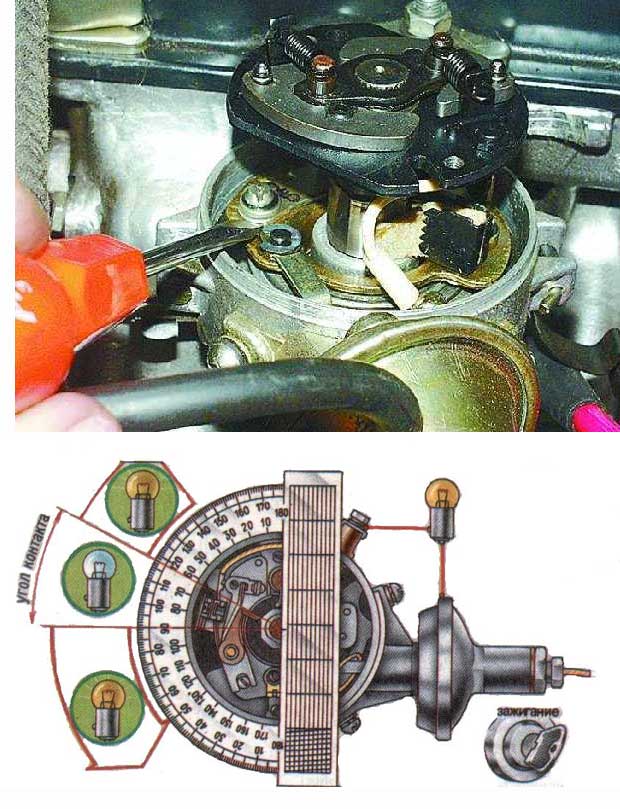

В качестве примера можно привести отечественные машины ВАЗ, в которых величина зазора в прерывателе равна 0,35-0,45 мм, что соответствует углу в 52-58 градусов (при условии, что контактная группа находится в замкнутом состоянии).

В случае изменения этого угла корректируется и напряжение во вторичной обмотке. В итоге искры появляются не только на контактах, но и на бегунках. По этой причине уменьшается качество искры, и мотор теряет мощность.

Отдельного внимания заслуживает надежность контактной системы зажигания, которая зависит от целого ряда факторов:

• Формы, энергии и времени появления искры;
• Количества искр на определенной площади;
• Вторичного напряжения (одна из наиболее важных характеристик). Чем больше этот параметр, тем меньше зависимость системы от состава горючей смеси и уровня чистоты электродов.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку. Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

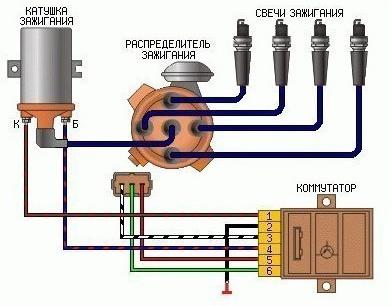

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.
