Впервые силовой агрегат с маркировкой dCi был установлен на автомобили марки Renault в 2010 году. Мотор имел обозначение K9K, выпускался вплоть до 2010 года. За это время двигатель неоднократно модернизировался, улучшались показатели надежности, износостойкости, долговечности.

В первую очередь производитель менял топливную систему. На первых моторах использовалось оборудование Common Rail. Следующие модификации силового агрегата оснащались топливной системой Siemens. При последней модернизации производитель перешел на топливные системы Continental. По своим характеристикам оборудование не отличалось от Siemens, но имело другой логотип.

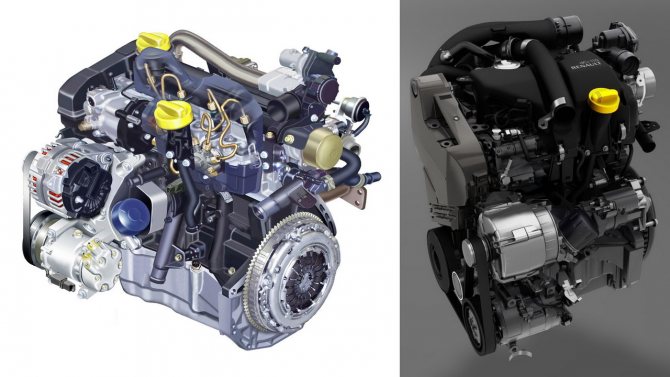

Конструкция и ресурс

За время своей жизни силовой агрегат не раз подвергался модернизации, но кардинальных изменений в конструкцию все же не вносилось. В современном исполнении мотор по-прежнему имеет чугунный блок цилиндров, алюминиевую головку блока с одним распредвалом (SOHC), систему непосредственного впрыска Common-Rail с турбиной фирмы BorgWarner. Последние мощные версии двигателя (свыше 100 л.с.) комплектуются компрессором с изменяемой геометрией. От модификации также зависит тип топливной системы – возможные варианты Delphi, Bosch, Siemens, Continental. Клапан EGR является обязательным компонентом, в современных редакциях мотора используется сажевый фильтр.

Основные проблемы в ходе эксплуатации двигателя K9K 1.5 dCi возникают при несвоевременной замене масла или заливе масла не той вязкости. Отсутствие должной смазки приводит к провороту шатунных вкладышей, в результате чего могут возникнуть задиры на шейках коленчатого вала и шатунах. Масляное голодание также вызывает появление металлической стружки, которая при попадании в турбину способствует ее ускоренному износу и выходу из строя. Ремонт, само собой, влетит в копеечку, так что замену масла нужно производить строго по регламенту, раз в 10000 км. Этот же интервал следует соблюдать при замене воздушного и топливного фильтров.

Если вовремя реагировать на неисправности и выдерживать график регламентных работ, дизель K9K 1.5 dCi вполне способен пройти 300 тыс. км.

Особенности и проблемы моторов 1.5 dCi с топливной системой Siemens

Модернизация двигателя 1.5 dCi K9K для Renault была проведена в 2005 году. Основные изменения затронули такие узлы, как головка блока цилиндров, поршневая группа, коленвал. Мощность мотора возросла со 106 до 110 лошадиных сил. Подача топлива в форсунки осуществляется за счет работы системы Common Rail марки Siemens.

Двигатели данного типа поставлялись с индексами 732, 764, 780, 804, 832, 836. Автомобили Renault, оснащенные силовыми агрегатами с топливной системой Siemens работают в связке с шестиступенчатой автоматической трансмиссией. Предыдущее поколение моторов устанавливалось на транспортных средствах с 5-ступенчатой КПП механического типа. Визуально конструкция силовых агрегатов двух поколений также отличается. У моторов с системой подачи горючего марки Delphi топливопроводы выводятся вверх, в моделях с системой Siemens топливопроводы выходят с боков.

Более современная система подачи топлива превосходит начальную модель по надежности и производительности. Откровенно слабых мест оборудование Siemens не имеет. Проблемы могут быть вызваны длительной эксплуатацией автомобиля, износом комплектующих. В большинстве случаев из строя выходит подкачивающий насос, являющийся частью ТНВД. В результате топливная смесь поступает в систему в недостаточном количестве. ТНВД и силовой агрегат работают с отклонениями от штатных показателей. Производительность мотора существенно снижается.

В состав оборудования Siemens, а также более поздних модификаций Continental входя форсунки пьезоэлектрического типа. Срок эксплуатации комплектующих составляет порядка 200 тысяч километров пробега. При своевременном техническом обслуживании автомобиля и использовании качественного топлива форсунки служат значительно дольше. Данные комплектующие неремонтопригодные. При этом стоимость форсунок является доступной, новые запчасти стоят от 400 до 700 рублей за единицу, бывшие в употреблении продаются в 2 раза дешевле.

Технические характеристики Renault K9K 1.5 dCi

Технические характеристики

Дизельный двигатель Рено Дастер обладатель следующих технических характеристик:

• Топливная система — Common rail, она экономно расходует топливо, однако не терпит солярки низкого качества.
• Максимальный крутящий момент — 200 Н/м.
• Мотор включает в себя четыре цилиндра, по 80,5 миллиметров в диаметре каждый.
• Объем — 1461 кубический сантиметр.
• Максимальная скорость — 160 километров в час, до 100 километров разгоняется за 15 секунд.

На какие модели авто ставится двигатель К9К

Замена ремня ГРМ и помпы на дизельном двигателе 1.5 K9K

Фотоотчет по замене ремня ГРМ и помпы на примере двигателя K9K 732 (Renault Megane)

На других модификациях двигателей есть небольшие изменения в процессе, но они не существенные.

Перед началом работы рекомендуем ознакомится с полным описанием процесса в технических нотах — для меган2, для меган3.

Период замены ремня ГРМ

Производитель рекомендует производить замену ремня ГРМ при эксплуатации в РФ раз в 60 000 км

Коды запчастей для замены ремня ГРМ и помпы на дизеле 1.5 К9K

Коды запчастей оригиналы и аналоги.

Ремень ГРМ 27мм х 123: оригинал Renault 8200 366 318. Аналоги: Gates 5578XS, Contitech CT1035, BOSCH 1 987 949 565, GoodYear G1545H, Hutchinson 123 HTDP 27, Dayco 94944, Flennor 4467V.

Ролик ГРМ: Gates T43014, Hutchinson HTG 121, INA 531 0547 10, LPR AA10146, Ruville 55581, Sasic 1704005, SNR GT355.39, Triscan 8646 10123, Flennor FS05091, Mapco 23190.

Комплект ГРМ ремень + ролик: оригинал Renault 7701 477 028. Аналоги: Gates K025578XS, Contitech CT1035K2, Dayco KTB474, Bosch 1 987 948 948, INA 530 0197 10.

Помпа: оригинал Renault 7701 475 995 Аналоги: Airtex 1746, Quinton Hazell QCP3629, Graf PA977, Hepu P 962.

Комплект ГРМ ремень + помпа: Gates KP25578XS, Contitech CT1035WP3, Airtex WPK-174601, Bosch 1 987 946 441, Hutchinson KH 101WP63, INA 530 0197 31.

Комплект ГРМ ремень + ролик: оригинал Renault 7701 477 028. В комплекте лежит ремень и ролик фирмы GATES и 2 болта для фиксации шестерни колен вала на валу. Бывает 2 вида резьбы в колен валу — и никто не знает какой у вас. Именно по этой причине в комплект кладут 2.

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Порядок работы

Выполнять удобнее на подъемнике, чтобы была возможность поддомкрачивания мотора.

Вынимаем пистоны, следующим образом: одну отвертку вставляем в шлиц и вращаем против часовой стрелки, когда центральная часть немного приподнимется второй более тонкой отверткой поддеваем ее и вытаскиваем вверх, теперь пистон свободно вынимается.

Снимаем правое колесо и снимаем переднюю часть подкрылка. Пистоны крепящие подкрылок снимаем так: берем подходящий по размеру саморез, вкручиваем его в отверстие в центре пистона и вынимаем его взявшись за свободный конец самореза пассатижами.

Далее понадобится помощь второго человека.

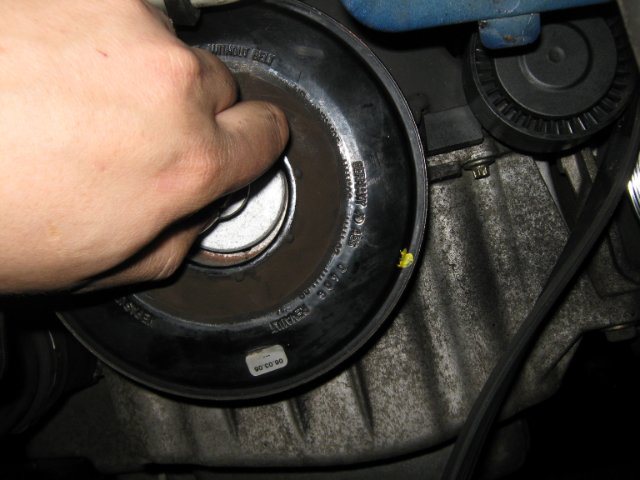

Теперь надо ослабить болт шкива коленвала. Помощник садится за руль, включает 5 передачу и нажимает до упора на тормоз, а Вы надеваете на ключ для увеличения усилия кусок трубы отворачиваете этот болт.

Снимаем защиту двигателя

Сливаем антифриз путем снятия хомута, а потом и самого шланга, подставив при этом широкую емкость.

Снимаем ремень вспомогательных агрегатов. Если не получается ослабить натяжку ролика ключом, то тянем вниз за нижнюю ветвь ремня и клиним отошедший ролик подходящей деревяшкой, потом снимаем сам ремень.

Подпираем двигатель, подставив под поддон что ни будь подходящее.

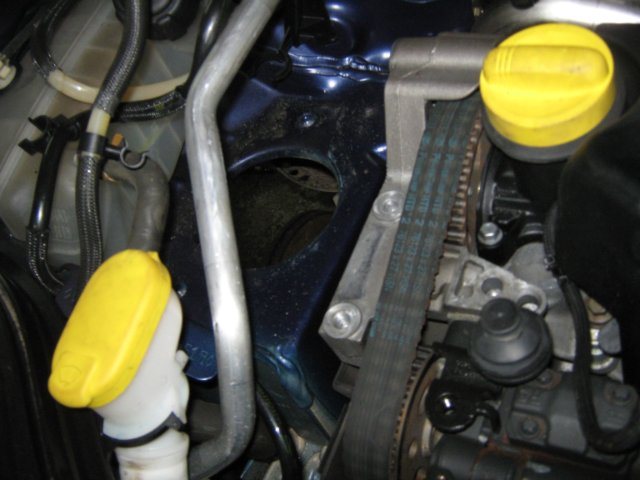

Откручиваем верхние опоры двигателя и вынимаем их.

Снимаеи пластиковый кожух ремня ГРМ (состоит из верхней и нижней частей) отстегнув защелки и выкрутив один пластмассовый штифт, которым прижата середина кожуха. Что бы это сделать придется совместить отверстие в лонжероне с этим штифтом, путем поднимания и опускания двигателя.

Откручиваем вот эту алюминиевую опору. Крепится 5 болтами.

Затем максимально поднимаем двигатель вверх, отгибаем ремень ГРМ и вынимаем его. Придется повозится.

Выставляем метки ГРМ. На распредвале путем совмещений отверстий в самом шкиве и головке, для этого необходимо вставить подходящий по диаметру стальной стержень, например сверло. Далее от этого пляшем. Помечаем как стоит при этом шкив ТНВД и шкив коленвала. Можно маркером.

ВАЖНО!!!

При не сбитой установке ремня ГРМ можно делать так, если у Вас до снятия ремня метки были сбиты придется делать так как написано в мануале — вворачивать стопор коленвала.

Шпонка на коленвале смотрит на 12 часов

Метку нужно сделать маркером напротив нее, на всякий случай

Между метками ровно 19 впадин

Чертеж стопора коленчатого вала K9K

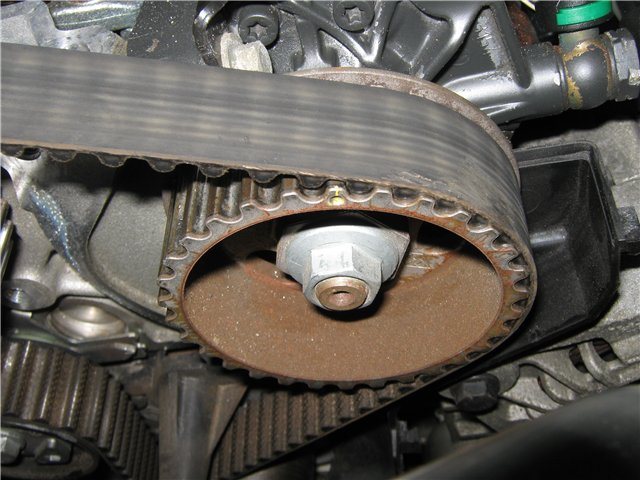

Ослабляем натяжку ролика ГРМ и снимаем ремень.

Замена помпы на дизельном Megane двигатель K9K 1.5

Для замены помпы снимаем кожух. Доступ к болтам кожуха свободный, но его снятию мешает шкив ТНВД. Для этого требуется снять генератор, либо снять шкив ТНВД. Кому как удобнее. В данном отчете снят шкиф ТНВД. По фото понятно что для этого было сделано, шкив «сидит» на конусе и шпонке.

Теперь доступ к помпе свободен, отворачиваем 5 болтов помпы и вынимаем

Родная помпа стояла на стальной прокладке с герметиком

К новой помпе, в комплекте прилагается прокладка из картона, на нее был нанесен герметик

При установке помпы на 2 болта находящихся слева от шкива помпы наносим герметик!

Устанавливаем на место кожух и шкиф ТНВД

Проверяем метки ГРМ и устанавливаем ремень, натягиваем ролик (подробнее об этом в мануале)

Аккуратно проворачиваем коленчатый вал и сверяем метки.

Сборка в обратной последовательности.

После заправки антифриза не забудьте выпустить воздух из системы через винтовые пробки в патрубках.

материал: Bokoff (Megane2.ru)

Недостатки K9K

• Повышенная чувствительность к некачественному маслу и топливу;
• Небольшая мощность

Более детально про недостатки.

Основным недостатком К9К является повышенная чувствительность к некачественному маслу, к запоздалой замене масла, в результате чего при пробеге 150000-200000 км происходит проворот вкладышей шатунов. Если у вас есть факты ранее упомянутых нарушений эксплуатации связанных с маслом двигателя, то не медлите, скорее меняйте вкладыши. То же самое рекомендуется делать при покупке автомобиля с пробегом. Заливайте масло высокого качества, а заменяйте его не позднее установленных наработок (см. таблицу). Много нареканий по отзывам автомобилистов на движки с системой питания Common rail фирмы Delphi. Не переносит ДВС некачественную солярку, к тому же в топливном насосе высокого давления начинаются проблемы с плунжерными парами из-за металлических частиц в следствии выработки, а затем и форсунки начинают барахлить, движок троит. Выбор моторов с альтернативными вариантами топливной аппаратуры и замена топливного фильтра раз в 8000-10000 км оригинальным, плюс применение хорошего топлива избавят от проблем с впрыском топлива. Выход из строя турбокомпрессора в основном происходит из-за попадания металлических частиц в масле, концентрация которых повышается в разы при непроведении замены масла вовремя. Мощности ДВС маловато, не более 110 л. с. Недостаток лошадей чувствуется по любым дорогам, когда в салон сядут грузные четыре пассажира от 100 кг и больше, движку приходится хорошо потеть разгоняя автомобиль сжигая приличную подачу топлива, возрастает длительность разгона и расход топлива, ухудшается маневренность при обгоне и перестроении.

Рекомендации владельцам K9K

Владельцам автомобиля, оснащенного этим силовым агрегатом, можно порекомендовать следующее:

• внимательно выбирайте и своевременно меняйте моторное масло (лучше не реже 1 раза на 10 тысяч км пробега);
• заправляйтесь только качественным топливом, ни в коем случае не заливайте в бак «левое» дизельное топливо, либо топливно на заправках сомнительных брендов;
• регулярно (желательно с каждой заменой масла) меняйте топливный фильтр — для вас это самый важный элемент экономии на будущем ремонте. Некоторые автовладельцы даже меняют штатный топливный фильтр на фильтр с более тонкой очисткой;
• меняйте воздушный фильтр каждые 30000 пробега;
• при появлении на приборной панели сообщений о проблемах с двигателем немедленно обращайтесь на диагностику.
• не экономьте и не затягивайте ремонт. Некорректно работает турбина, а вы не спешите ее заменить? — тогда ожидайте больших затрат также, и на форсунки, и наТНВД.

Несмотря на кажущееся обилие серьезных проблем двигателя Рено K9K, нужно отметить, что абсолютное большинство типичных поломок связано в первую очередь с неправильной эксплуатацией этого силового агрегата. Сам по себе мотор имеет достаточный запас прочности, но рассчитан на регулярное и внимательное техобслуживание, посещение квалифицированного специалиста и точную диагностику.

Слабые места K9K

• Шатунные вкладыши;
• ТНВД, форсунки (Delphi);
• Датчик давления наддува;
• Датчик положения коленчатого вала;

Более детально про слабые места

Шатунные вкладыши, как уже было описано выше одно из слабых мест рассматриваемого дизеля. С материалом у вкладышей всё в порядке. Причина заклинивания и проворачивания указана в недостатках. ТНВД, Форсунки — системы питания от Delphi очень рано умирают на некондиционной Российской соляре. Есть другие более надёжные варианты топливной аппаратуры, например, Siemens. Датчик давления наддува — его выход из строя не частый, но бывает. При его отказе пропадает тяга. Проблема решается заменой на новый. Датчик положения коленчатого вала — по отзывам довольно часто выходит из строя на автомобилях с большим пробегом. Неисправность проявляет себя детонацией, неустойчивостью холостых оборотов, снижением динамичности, дёрганием автомобиля в движении, игра оборотов, не заводится от стартера. Данные симптомы могут быть кратковременными и в этом случае поможет компьютерная диагностика. В случае неисправности датчик заменяют.

Тюнинг двигателя К9К

Чип-тюнинг

Хотите добавить немного мощности? Езжайте в тюнинг компанию и залейте более агрессивную прошивку, это превратит ваши 75 л.с. или 90 сил в 115 л.с., а крутящий момент превысит 250 Нм. Моторы мощностью 110 л.с. перешиваются в 130-135 л.с., крутящий момент превышает 300 Нм. Это относится к моторам 4-го поколения, произведенные после 2012 года. Прошлая 3-я версия (2008-2012) имеет показатели чуть хуже. Наиболее мощная модификация 110 л.с. перешивается в 130 л.с., крутящий момент 300 Нм, а модели на 75 л.с. и 90 л.с. можно раскачать до 110 л.с. и крутящий момент увеличится до 240+ Нм. Более старое 2-е поколение (2004-2008) имеет такие же показатели, за исключением того, что самая слабая модель имеет предел в 90 л.с. и момент в 200 Нм. Самые первые К9К, выпущенные в период 2001-2004 годов, имеет практически такой же потенциал. Самая неедущая модификация тюнингуется до 85 л.с., момент 200 Нм.

РЕЙТИНГ ДВИГАТЕЛЯ: 4
