Надежность, проблемы и ремонт двигателей F9Q
Силовая установка о которой пойдет речь далее является развитием 1.9-литрового F8Q, о котором мы говорили вот тут. Здесь используется во многом такой же блок цилиндров из чугуна, с ходом поршня 93 мм, диаметром цилиндров 80 мм, шатунами длинной 139 мм и поршнями высотой 47 мм. Но поршни здесь уже свои. Рабочий объем остался на прежнем уровне — те же 1.9 литра.
На этот блок поставили модифицированную SOHC головку из алюминия. В отличие от предшественника, эта ГБЦ избавилась от форкамер и получила прямой впрыск топлива. Здесь все также один распредвал и 8 клапанов, но диаметр клапанов теперь на впуске 35.3 мм, на выпуске 32.6 мм, толщина стержня клапана уменьшилась с 8 до 7 мм. Клапаны нужно регулировать примерно после 50 тыс. км, зазоры клапанов на холодную такие: впускные 0.15 — 0.25 мм, выпускные 0.35 — 0.45 мм. Здесь применен ремень ГРМ, который должен меняться вместе с роликами каждые 60 тыс. км, иначе, при обрыве, ваш F9Q загнет клапаны.
Первые версии с прямым впрыском отличаются обозначением dTi, они шли с турбиной Garrett GT1549S и интеркулером. Отдача таких моторов 98 л.с. и 200 Нм момента. Также была вариация без интеркулера на 80 л.с. и 160 Нм. Эти модификации шли с блоком управления Bosch EDC 15.
Позже, на этот мотор установили впрыск common rail с ТНВД Bosch CP3 с давлением впрыска до 1350 бар (позже ставился ТНВД Bosch CP3.2 с давлением впрыска до 1600 бар). Управляет таким мотором ЭБУ Bosch EDC 16. Мощность варьируется от 100 до 120 л.с., в зависимости от модификации. Более мощный вариант получил турбину с изменяемой геометрией Garrett GT1746V. Эти движки развивают 130 л.с. и крутящий момент 300 Нм. Автомобили Renault с дизелем с common rail имеют шильдик dCi.
Ставили F9Q до 2020 года, но уже с 2012 его убрали со всех автомобилей Renault и вместо него начали устанавливать современные модификации К9К и новый R9M.
Проблемы и недостатки двигателей F9Q
1. Шатунные вкладыши. Не забывайте о периодической замене шатунных вкладышей, примерно раз в 150-200 тыс. км, иначе возрастает риск их проворота. Особенно это относится к странам с большим межсервисным интервалом. Также нужно проверить и по необходимости заменить масляный насос. 2. Не едет, дымит, неровная работа. Высока вероятность что закоксовался клапан EGR и нужно бы его почистить. 3. Течь масла из-под ГБЦ. Это возможно при ослаблении болтов постели распредвала. Герметик + подтягивание болтов исправят ситуацию.
Помимо всего прочего, здесь не слишком надежная проводка, постоянно выходят из строя различные датчики: ДПРВ — после чего теряется мощность, ДПКВ — не заводится; датчик давления наддува — еле едет и другие. Турбина служит очень долго, ее может хватить на весь срок службы, при нормальном обслуживании и качественном масле. Быстрый ее выход из строя практически всегда вызван некачественным обслуживанием. Если делать все по уму, тогда ресурс F9Q может легко превышать 300, 400 тыс. км и даже больше.
Номер двигателя
Номер выбит на блоке цилиндров с правой стороны, рядом с маслофильтром. Видно плохо, придется поднапрячься чтобы найти.

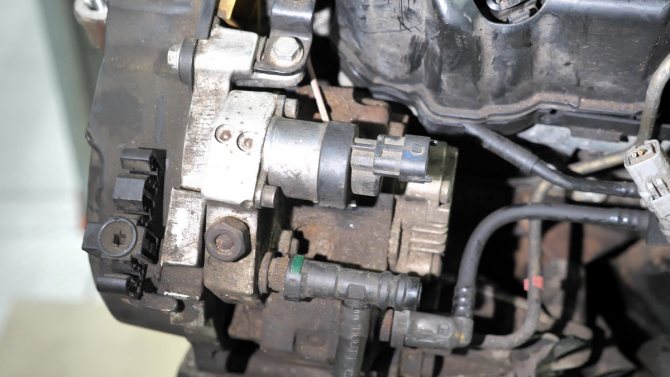

ТНВД Bosch CP1
Насосы этого типа при больших пробегах начинают течь топливом из-под крышек. Для устранения течи необходимо менять ремомплект (F01M101455), состоящий из уплотнительных колечек.
На насосе установлен регулятор давления топлива, который может засоряться. В этом случае двигатель нестабильно работает на холостых, подтупливает, глохнет на ходу и заводится через раз. И все это происходит бессистемно: проблемы то есть, то нет. Регулятор можно поменять и почистить, вынув все содержимое его корпуса.
Выбрать и купить ТНВД для двигателя 1.9 dCi автомобилей Рено или Вольво 1.9 D вы можете в нашем каталоге.
Обслуживание
Как известно дизельные силовые агрегаты требуют более частого технического обслуживания. Межсервисный интервал для мотор F9Q составляет 7500-8000 км. Часто владельцы жалуются, что это слишком короткий срок, но при этом 1.9 двигатель потребляет всего 6.5 литра на 100 км пробега.

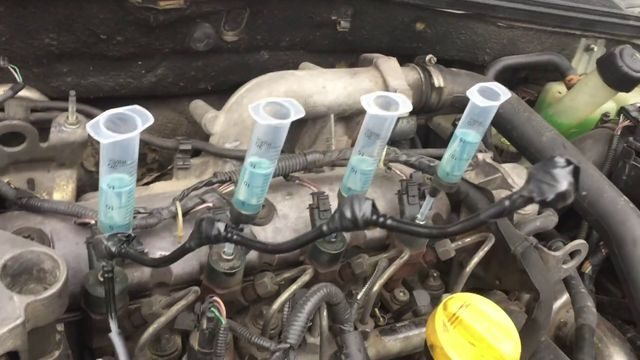

Чистка форсунок двигатель F9Q
Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить полную диагностику ЭБУ, а каждые 20 000 км делается замена воздушного фильтрующего элемента. Согласно рекомендации завода изготовителя каждое 2 ТО стоит проводить чистку форсунок.

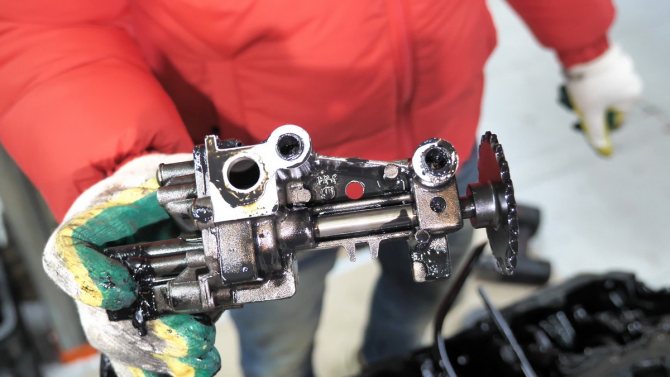

Масляный насос
Масляный насос двигателя 1.9 dCi не очень долговечный. Износ возникает между его корпусом и валом. В этом случае часть нагнетаемого масла просто стекает обратно в поддон – производительность насоса снижается. А если в масло попала стружка со вкладышей, то появляется выработка на шестернях маслонасоса.
Также из-за металлической взвеси в масле может заклинить редукционный клапан масляного насоса, из-за чего немалая часть нагнетаемого масла будет стекать в поддон, а не отправляться к точкам смазки. Снижение производительности масляного насоса моментально сказывается на состоянии турбины и всех пар трения в двигателе. Контрольная лампа давления масла не загорается до тех пор, пока давление не упадет до 0,5 бара.
Редукционный клапан может заклинить и в закрытом положении. Обычно это происходит на заглушенном моторе. И тогда, после запуска двигателя, избыточное давление масла выдавит масляный фильтр и почти все масло через него вытечет наружу.

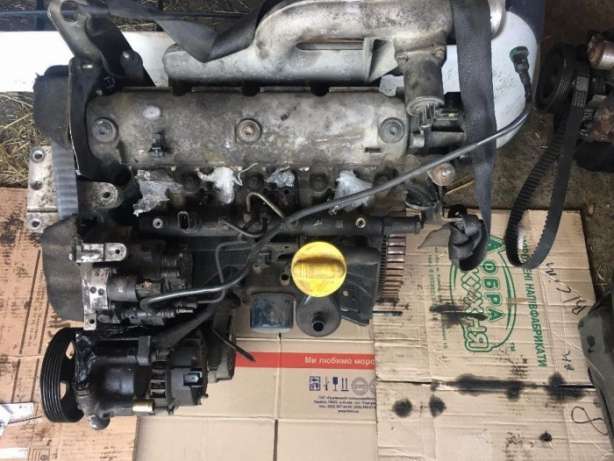

Особенности двигателя Renault 1.9 dci F9K/F9Q
Двигатель F9K/F9Q 1.9 dСi появился в 2000 году и стал первым дизелем Renault с системой впрыска CommonRail. Этот силовой агрегат имеет 8-клапанную головку блока цилиндров. Мощность двигателя составляет от 80 до 130 л.с. Поставщиком системы впрыска является компания Bosch. До 2002 года давление впрыска топлива в моторе 1,9 dСi F9K/F9Q достигало 1350 бар, а затем – 1600 бар. Именно в последнем случае двигатель 1,9 dСi F9K/F9Q развивает мощность в 115 или 130 л.с. Также такие моторы оснащаются сажевым фильтром.
Топливная система от Bosch на этом моторе достаточно надежна и, что самое главное, полностью ремонтопригодна. Она не является проблемным местом силового агрегата 1,9 dСi F9K/F9Q. Иногда можно столкнуться с прогоранием распылителей форсунок (80-100 рублей за штуку). Форсунки могут и засориться, но в этом случае можно обойтись недорогой процедурой промывки в ультразвуковой ванне. Также на моторе 1,9 dСi F9K/F9Q случаются неприятности в виде отказа регулятора давления топлива и перетирание жгута электропроводки форсунок. Недолговечностью отличается электронная дроссельная заслонка. Фазовращатель (фазорегулятор) впускного распредвала служит около 120.000 км, а его неисправность выражается в потере мощности двигателя.
Если двигатель 1,9 dСi F9K/F9Q перестал запускаться, то в первую очередь следует проверить датчик положения коленвала. Нередко окисляется его контакт. Также следует уделять внимание креплению шкива коленвала, который может провернуться: шкив крепится на валу без шпонки.
Еще мотор 1,9 dСi F9K/F9Q известен проблемным ремнем привода навесного оборудования. Интервал его замены нужно сократить вдовое, а еще лучше – следить за его состоянием еженедельно. При обрыве этот ремень попадает под ремень ГРМ, вследствие чего мотор погибнет буквально за несколько секунд. Оригинальный ремень ГРМ на двигателе 1,9 dСi F9K/F9Q ходит не более 70.000 км, а неоригинальный меньше еще на 20%.
Проблема с износом и стружкой, производимой шатунными вкладышами здесь такая же актуальная, как у 1,5-литрового дизеля Renault. Вкладыши нужно менять каждые 60.000 км. Также нужно следить за состоянием масляного насоса, эффективность которого со временем падает. Если на панели подолгу горит или периодически загорается индикатор низкого давления масла, то вскоре можно столкнуться с длинным перечнем проблем. Из-за низкого давления масла мотор может «стукануть», а до этого может «погибнуть» турбина. Почти на всех неисправных моторах 1,9 dСi F9K/F9Q обязательно присутствуют проблемы и с масляным насосом.
На двигателе 1,9 dСi F9K/F9Q можно найти турбины марки Garret или, гораздо реже, KKK. На мощных версиях турбины оснащены направляющим аппаратом с изменяемой геометрией. Из-за снизившейся эффективности масляного насоса возникает масляное голодание: страдают втулки подшипников и ротор. Эти детали начинают тереться и перегреваться. Наступает дисбаланс ротора, который приводит к повреждению уплотнений на горячей и холодной части турбины. В этом случае масло может попасть в компрессорную «улитку», а из нее – в интеркулер и затем в двигатель. Масло сгорит в камерах сгорания как топливо, что может привести, в редких случаях, к поломке мотора вследствие того, что он просто пойдет вразнос.
Также турбина мотора 1,9 dСi F9K/F9Q может прийти в негодность из-за проблем с вентиляцией картера. Если забивается или замерзает сапун, в картере возрастает давление картерных газов, которые начинают давить на уплотнения турбины через канал для слива масла из нее в поддон. Разумеется, масло при этом начинает просачиваться через турбину наружу или в улитку турбинного колеса, где просто сгорает с образованием нагара. Нагар покроет ротор турбины, забьет катализатор – букет проблем с двигателем 1,9 dСi F9K/F9Q обеспечен.
Вообще все проблемы мотора 1,9 dСi F9K/F9Q кроются в его пробеге и возрасте автомобиля, на котором он трудится. Владельцы таких машин начинают экономить, увеличивая срок замены масла или заливая дешевое и неподходящее для него масло. Даже несвоевременная замена воздушного фильтра, из-за чего он просто расслаивается, может приводить к поломке турбины.
Мотор 1,9 dСi F9K/F9Q устанавливался на Renault Megane, Scenic, Laguna, Kangoo, Espace, а также на Opel Vivaro, Volvo V40/S40, Nissan Primera, Nissan Interstar, Nissan Primastar Mitsubishi Carisma, Mitsubishi Space Star, также на Suzuki Grand Vitara (здесь он установлен продольно).
Стоимость мотора F9K/F9Q на разборках варьируется от 800 до 1600 рублей.
Запчасти для Renault вы сможете приобрести на нашем сайте
Обмерзание трубок системы вентиляции картерных газов
Еще одна проблема при эксплуатации возникает на уровне вентиляции картерных газов. Некачественное функционирование оборудования приводит к поломкам турбины. В ситуациях, когда сапун замерз или забился сажей, давление инертных газов в картере становится слишком большим. Увеличивается давление на уплотнитель через канал слива масла. Часть смазки просачивается сквозь турбину, поступает в улитку и сгорает вместе с соляркой. Высокий уровень образования нагара приводит к засорению катализатора, соответственно силовой агрегат Renault выходит из строя.
Масляное голодание турбины
На двигателе 1.9 dCi турбина может выйти из строя из-за недостаточной смазки. При этом советуем выполнить дефектовку вышедшей из строя турбины, чтобы определить, какие именно факторы сократили ее ресурс. Если на валу будут видны так называемые «цвета побежалости», то есть, посинения на валу, свидетельствующие о недостатке смазки, то перед установкой новой турбины нужно обязательно решить вопрос с масляным голоданием. Возможно, придется поменять маслонасос.
12/02/2020 * { box-sizing: border-box; } body { margin: 0; } .logo path{ poi… далее >>
10/02/2020 … далее >>
21/12/2019 Навигация по странице: — Расточка и хонингование блока цилиндров — Ги… далее >>
10/03/2019 МЫ находимся В МОСКВЕ ! Филиалов нет. Внимание ! … далее >>
27/12/2018 Ремонт блока цилиндров &nbs… далее >>
09/03/2018 Для шлифовки к/валов Hyundai, Kia 1,4л — 2,4л объемы двигателей: — Вклад… далее >>
08/03/2018 В оригинале Мицубиси (и др. авто с этими двигателями) имеется т-ко номи… далее >>
06/03/2018 Для шлифовки к/валов: — Мицубиси 4B10 / 4B11 / 4B12 — моторы; — Дод… далее >>
05/03/2018 Для шлифовки к/валов БМВ (BMW) с моторами: N20B.., N45B.., N46B.., N54B.., N5… далее >>
10/02/2018 Шатуны, Поршни (Стд. и Ремонтные — под расточку) с Кольцами и Пальцами для Hy… далее >>
17/10/2015 Шатунные ремонтные Вкладыши (до + 1,00мм !) для двигателя VQ35DE Ниссан (Niss… далее >>
17/03/2015 Ремонтные вкладыши для DAEWOO & CHEVROLET EPICA ( ШЕВРОЛЕ ЭПИ… далее >>
11/02/2015 Mazda CX-7 ремонт двигателя Шатунные ремонтные вкладыши ( до 1,00) для дв… далее >>
11/02/2015 Вкладыши ремонтные для дизельных двигателей 2.7 TDVM [276DT] и 3…. далее >>
12/01/2015 Запчасти для грузовиков / запчасти грузовой техники — теперь не только … далее >>
25/12/2014 Распродажа Ориг. поршней (Std) для Mazda & Ford 2.0, 2.3 с на… далее >>
30/11/2014  … далее >>
28/09/2014 Для моторов ГАЗ / ГАЗель предлагаем КапРемонт «под ключ». Двиг… далее >>
09/09/2014 Поршни / Кольца для Volvo (Вольво) номинал (Std) или ремонтн… далее >>
30/07/2014 Для БОГДАН (автобус) с двс ISUZU (Исузу / Изудзу) & ISUZU&… далее >>
22/07/2014 DURATORQ (Дюраторк) TDCi Common Rail / LYNX (Линкс) TDDi: Поршни или пор… далее >>
05/05/2013 Мercedes m112 (3.2л -V6) & m113 (4.3л -V8): ХОНИНГ +0,25мм блока ци… далее >>
10/02/2013 Вкладыши ремонтные для двигателя ARS Audi предлагаем в альтернати… далее >>
09/10/2012 TagAZ (ТАГАЗ) & HYUNDAI (ХУНДАЙ / ХЕНДЕ / ХЮНДАЙ) Porter (Портер… далее >>
01/03/2012 Предприятию срочно требуются: — Автослесарь высококвалифициро… далее >>
24/11/2011 Эксклюзив: Ремонтные вкладыши для Audi 2,4 V6 BDW ! Ремонтные Вкла… далее >>
09/05/2011 Ремонт судовых двигателей катеров и яхт! Наше предприятие давно и ус… далее >>
01/03/2010 Предлагаем вкладыши ремонтные для коленвала Панония после пер… далее >>
18/01/2010 Для семейства F9Q- моторов предлагаем: Поршни / Поршневая группа / … далее >>
10/10/2008 Эксклюзив: Вкладыши ремонтные до +1,00мм — для цепных моторов MAZDA (Мазда)&n… далее >>
31/07/2008 Для Rover двс серий «KV6», а также «16K4» и «18K… далее >>
07/06/2008 ПОРШНИ и др. для Ford Focus, Ford Mondeo и др. … далее >>
17/08/2006 Поршни для DAEWOO с 2,0 и 2,2л. -16клап. -моторами на LEGANZ… далее >>
17/03/2006 ПРЕДПРИЯТИЕ ПРОДАСТ СТАНКИ: расточной, хонинговальный, кругл… далее >>
10/03/2006 Предлагаем для VM — моторов детали ДВС: Поршни / Гильзы / Поршневые груп… далее >>
03/11/2003 Для AUDI 80 (Ауди 80) и AUDI Coupe 2,0i (Ауди Купе 2,0i) с дви… далее >>
Форсунки Common Rail
Ресурс у форсунок большой, они хорошо ремонтируются. При значительных пробегах, заправках непонятным топливом форсунки начинают лить топливо при работе. В зависимости от количества лишнего топлива можно столкнуться с разжижением моторного масла соляркой (в этом случае масло будет иметь подозрительный запах дизтоплива) или с прогоранием поршня, если распылитель форсунки начнет в избытке «орошать» поршень.
Выбрать и купить форсунки для дизеля 1.9 автомобилей Рено или Вольво 1.9 D вы можете в нашем каталоге.
Тюнинг двигателя F9Q
Чип-тюнинг
Если вы найдете контору, которая чипанет ваш мотор, то сможете получить небольшую прибавку к вашим лошадкам. В среднем, модели на маленькой турбине тюнятся до 130 л.с. и 250 Нм. Лучшее всего поддаются тюнингу самые свежие версии на 120-130 сил, здесь можно получить в районе 150-160 л.с. и 350+ момента. Модификации на 98 л.с. с буквами dTi позволяют снять около 120 л.с. и около 250 Нм крутящего момента. Самые неедущие версии на 80 сил тоже можно прошить. Там реально добиться 100 л.с. или чуть больше, а момент довести до 200 Нм.
РЕЙТИНГ ДВИГАТЕЛЯ: 4
