В середине 90-х годов прошлого века руководство VAG разработало серию TDI – турбодизель с ТНВД прямого впрыска. В первой версии AHU стоит турбина с перепускным клапаном 75, который управляет открытием байпаса, регулируя объемы наддува.

Двигатель AFN – это модернизация серии TDI:

• клапан 75 изменяет длину улитки турбины, то есть геометрию впуска;
• на малых оборотах это позволяет избавиться от турбоямы;
• при резком увеличении мощности сохраняется плавное управление наддувом.

Важной особенностью является тот факт, что в 1999 году концерн VAG поменял обозначение моторов, AFN был переименован в AVG на целый год. Каждая версия этой серии обладала ресурсом от 400000 км пробега.

ДВС AFN

Впервые турбина изменяемой геометрии была использована разработчиками VAG именно в двигателе AFN. Идеальной балансировкой обладает единственная схема двигателя – рядная четверка, поэтому она и взята за основу ДВС AFN. Чтобы увеличить мощность сразу и намного, установлена турбина, а для нормализации параметров на малых оборотах ей придана изменяемая геометрия.

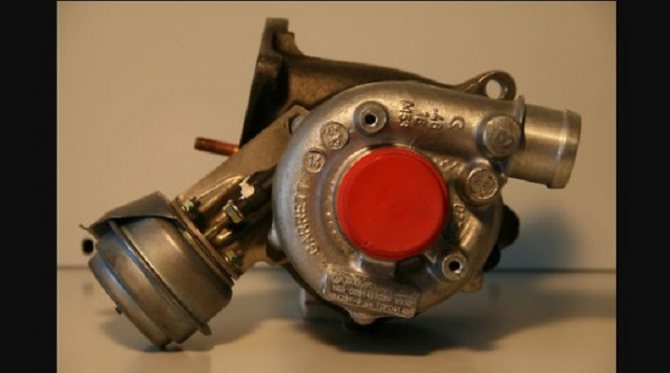

Турбина для AFN с изменяемой геометрией

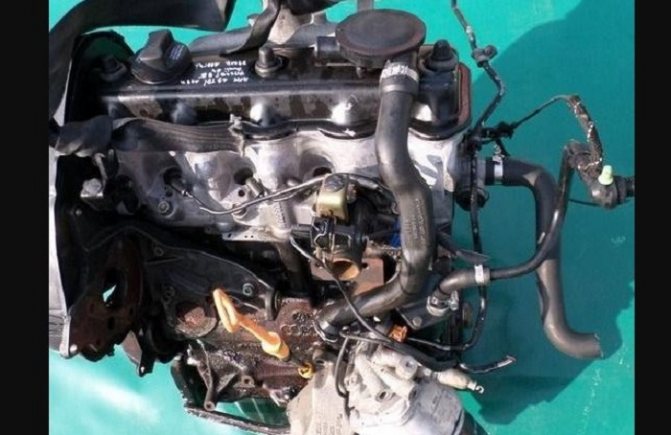

Выглядят технические характеристики AFN следующим образом:

Чтобы сделать капитальный ремонт дешевле, производитель приводит описание характеристик и фото основных операций в руководстве по эксплуатации мотора.

Особенности и типовые проблемы моторов 1.9 TDI

Надежность, износостойкость, безопасность характеризуют все силовые установки 1.9 TDI, выпущенные концерном в период с 1991 по 2004 годы. Даже через 15 лет после снятия моторов с производства, автомобили, оснащенные силовыми агрегатами 1Z, AHU, AFN продолжают эксплуатироваться.

Длительное использование и большие пробеги являются основными причинами выхода из строя узлов и агрегатов. Для продления срока эксплуатации необходимо менять ремень ГРМ каждые 60 тысяч километров пробега. В противном случае, при обрыве ремня, силовой агрегат потребует капитального ремонта или замены.

Цены на ремонт двигателя Фольксваген

Обрыв ремня навесного оборудования: основные причины

Большой пробег или износ натяжного ролика являются основными причинами обрыва ручейкового ремня. В большинстве случаев фиксируется перекос натяжного ролика, который начинает задевать об кожух ремня ГРМ. Для профилактики и предупреждения поломок необходимо ежемесячно поднимать капот и наблюдать за натяжителем. Если присутствуют видимые дефекты ролика, следы соприкосновения с кожухом, следует обратиться в сервисный центр. Еще одной причиной поломки натяжителя является выход из строя обгонной муфты генератора.

Обрыв приводного ремня происходит в процессе движения транспортного средства. Остатки наматываются на шкив коленвала, отдельные элементы могут оказаться под звездой ремня ГРМ. в результате фиксируется проскакивание зубчатого механизма. Последствия такой ситуации – сталкивание клапанов и поршней, выход силового агрегата из строя, дорогостоящий ремонт.

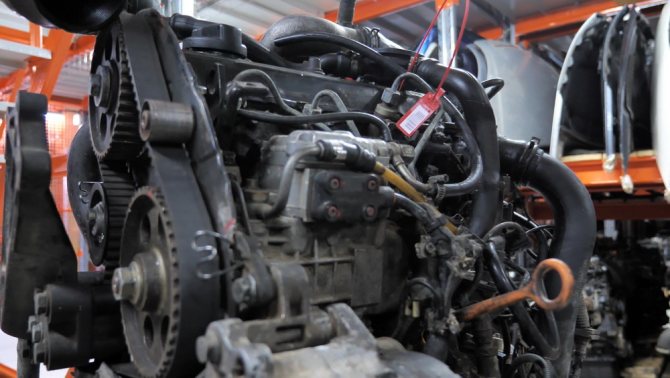

Неисправности топливного насоса Bosch VP37

В состав каждого мотора 1.9 TDI входит электронный ТНВД. Устройство распределительного типа марки Bosch VP37 обладает высокими показателями надежности, исправно работает при больших нагрузках и с топливом невысокого качества. В состав каждого ТНВД входит большое количество электронных комплектующих. По этой причине чаще всего фиксируются сбои топливного насоса.

Для сбора информации используется 5 датчиков, в том числе индикатор положения педали акселерометра. Проводить диагностику ТНВД достаточно просто и удобно. В центральном блоке Bosch VP37 находится система управления и контроля подачи топливной смеси.

Конструктивно топливный насос состоит из большого количества сложных элементов и механизмов. Быстрее всего изнашиваются и подлежат замене уплотнители и сальники. Возникновение протечек топливного насоса объясняется именно износом герметизирующих составляющих. В результате ТНВД начинает подсасывать воздух, снижается качество воздушной смеси, двигатель начинает дымить. При слишком большом подсосе воздуха силовой агрегат не заводится в любую погоду. Еще одной проблемой ТНВД считается износ плунжерной пары. Определить дефект можно по повышенному уровню шума при работе двигателя.

Выбрать и купить топливный насос (ТНВД) Бош VE / VP37 для двигателя 1.9 TDI / ТДИ автомобилей Ауди, Фольксваген, Шкода и Сеат вы можете в каталоге на сайте ]«АвтоСтронг-М»[/anchor].

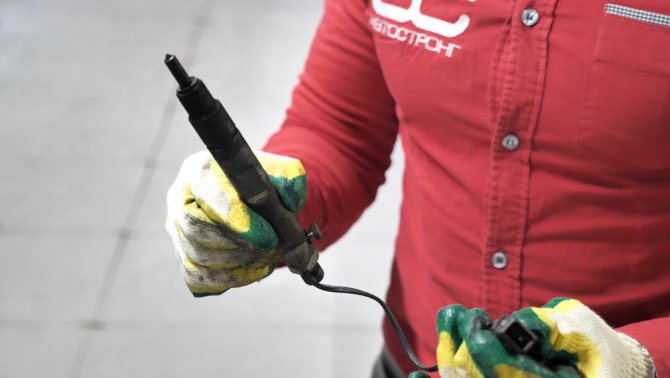

Проблемы с форсунками двигателя 1.9 TDI

В состав двигателей 1Z, AHU, AFN входят форсунки механического типа. Один из элементов является управляющим, имеет датчик угла опережения впрыска. Если данный элемент выходит из строя, силовой агрегат начинает работать в аварийном режиме. Для водителя это означает отсутствие тяги после того, как обороты мотора достигли двух тысяч в минуту. В процессе диагностики на современном стенде можно быстро определить отсутствие связи блока управления и датчика подъема иглы.

Выбрать и купить форсунки и управляющую форсунку к двигателям 1.9 TDI автомобилей Ауди, Фольксваген, Шкода и Сеат вы можете в каталоге на сайте ]«АвтоСтронг-М»[/anchor].

Низкая компрессия мотора 1.9 TDI

Износ и увеличение зазоров цилиндропоршневой группы являются не единственной причиной ухудшения компрессии моторов 1.9 TDI. Для двигателей данного типа характерно прогорание седел клапанов. Одним из вариантов решения вопроса является демонтаж головки блока цилиндров и замена прогоревших седел. Еще одним способом устранения проблемы считается замена ГБЦ на новую или бывшую в употреблении. Подобные агрегаты можно найти на разборках по доступным ценам. Большой выбор ГБЦ для двигателя 1.9 TDI для автомобилей Ауди, Фольксваген, Шкода, Сеат вы найдете в каталоге на сайте ]«АвтоСтронг-М»[/anchor].

Причины падения мощности моторов 1.9 TDI

Снижение мощности и производительности часто наблюдается при длительной эксплуатации автомобиля, оснащенного силовым агрегатом данного типа. Причин может быть несколько, но основной считается поломка клапана N75. Также падение мощности обуславливается проблемами с управляющим наддувом, деградацией вакуумных трубок, вакуумного насоса клапана. При наличии определенных навыков продиагностировать силовой агрегат можно самостоятельно.

Сбои в работе расходомера также могут становиться причиной некорректной работы двигателя. Если объем всасываемого воздуха определяется неверно, мощность силового агрегата существенно снижается. Проверить основные характеристики расходомера можно на специализированном стенде.

Часто фиксируются ситуации, при которых снижение мощности наблюдается только под нагрузкой. На холостом ходу мотор работает в штатном режиме, все индикаторы в норме, при нажатии педали акселератора отклонения не фиксируются. При движении транспортного средства увеличение скорости сразу сказывается на мощности двигателя, автомобиль перестает тянуть.

Возможной причиной является поломка клапана EGR. В процессе работы данный элемент не закрывается. В штатном режиме закрытие клапана должно происходить на 1500 оборотах в минуту. Последствия такого дефекта – попадание во впускную систему выхлопных газов. Силовой агрегат перестает работать на полную мощность.

Сбои в работе датчика расхода топлива

Последствия некачественной работы ДМРВ – плохая реакция мотора на нажатие педали акселератора. Силовой агрегат плохо разгоняется, снижается динамика, возникают сложности с движением в гору, набором оборотов. Водитель может самостоятельно диагностировать проблему, для этого потребуется обесточить датчик расхода воздуха. Если автомобиль покажет более высокие показатели динамики, значит проблема именно в этом узле. Замена ДМРВ также не занимает много времени.

Поломки турбокомпрессора

Износ и выход из строя турбокомпрессора автоматически сказывается на мощности транспортного средства. Определить поломку турбокомпрессора можно по появлению черного густого дыма из выхлопной трубы. Для силового агрегата мощностью 110 лошадиных сил причиной снижения качества работы турбокомпрессора является заклинивание геометрии. Сбои в работе клапана N75, контролирующего уровень вакуума, также негативно сказывается на работоспособности турбины.

Выбрать и купить турбину для двигателя 1.9 TDI автомобилей Ауди, Фольксваген, Шкода и Сеат вы можете в каталоге на сайте ]«АвтоСтронг-М»[/anchor].

Типы двигателей автомобилей Фольксваген

Полный список двигателей Фольксваген, ремонт и замену которых выполняют специалисты Техцентре М1. Информация представлена в алфавитном порядке.

Обозначения и сокращения:

• R3 — рядный трехцилиндровый
• R4 — рядный четырехцилиндровый
• R5 — рядный пятицилиндровый
• VR6 — шахматное расположение цилиндров

• TSi — турбированный инжекторный
• TFSi — турбированный инжекторный
• TSi — турбированный дизельный
• 16V — шестнадцатиклапанный

Система накопительных скидок от 10% до 20%

На все виды ремонтных работ даем гарантию до 2х лет

Телефон Техцентра +7

Проверка работоспособности вакуумной геометрии и турбины на моторах 1Z, AHU, AFN

При поломках и снижении качества работы турбины и других узлов силового агрегата можно обратиться в профессиональный сервисный центр. Второй вариант – самостоятельная диагностика мотора. Специального образования и сложного оборудования для этого не требуется. Проверить состояние двигателя можно следующим образом:

• При снижении мощности силового агрегата, если обороты достигают максимум 3000 в минуту, следует проверить панель приборов. Наличие горящего индикатора check engine говорит о проблемах с вакуумом. Скорее всего в магистрали имеется утечка или произошел обрыв шланга. Турбина становится неуправляемой, двигатель переходит в аварийный режим и не раскручивается свыше 3 тысяч оборотов. В таких ситуациях необходимо самостоятельно искать место утечки или обращаться в сервисный центр.
• Снижение тяги дизельного мотора предполагает поиск утечки воздуха. Чаще всего проблемы с наддувом происходят на уровне интеркулера. Пластиковый диффузор изнашивается, воздух уходит в проблемных зонах.
• Еще одним способом диагностики является проверка работоспособности геометрии турбины. Для этого с актуатора отсоединяется вакуумный шланг, при этом шток переходит в нижнее положение. После установки шланга на старое место шток должен вернуться в прежнее положение быстро и без рывков. Если такого не происходит, в геометрии турбины явные проблемы, требуется ремонт в сервисе.
• Выполняя работы, указанные в предыдущем пункте, владелец может увидеть оставшийся в нижнем положении шток. Такой дефект сигнализирует о поломке клапана N75. Далее выполняется тестирование данного элемента специальным прибором, который есть в каждом профессиональном сервисе.
• Еще одной причиной проблем с турбиной является выход из строя вакуумного насоса. Такие ситуации фиксируются очень редко, а диагностировать дефект можно по уровню разряжения в системе.

Выполнить каждую из указанных операций можно своими силами, если есть время и некоторые навыки. В противном случае необходимо обращаться к профессионалам.

Причины наличия масла в поддоне и способы устранения проблемы

Для дизельных двигателей 1.9 TDI возможны ситуации, при которых в поддоне присутствует моторное масло. Износ прокладки фиксируется крайне редко. Основной причиной является деградация нижнего фланца трубки, отвечающей за отвод картерных газов. Через появившиеся трещины масло постепенно просачивается и капает в поддон. Устранить проблемы можно оперативно, для этого требуется заменить изношенную трубку.

Поломки промежуточного вала

В силовом агрегате марки 1.9 TDI присутствует промежуточный вал. Он приводится в действие ремнем ГРМ и передает вращение на вакуумный и масляный насосы. Установка вала в моторе осуществляется с использованием втулок. При износе данных комплектующих, а также наконечника вала падает давление моторного масла. Замена втулок или масляного насоса – оптимальные варианты устранения дефекта.

Выбрать и купить масляный насос к двигателям 1.9 TDI автомобилей Ауди, Фольксваген, Шкода вы можете в каталоге на сайте ]«АвтоСтронг-М»[/anchor].

Силовые агрегаты с системой Bosch VP37 отличаются надежностью и долговечностью. Перечисленные поломки фиксируются редко, могут диагностироваться самостоятельно. По сравнению с аналогичными дизельными моторами, двигатели данного типа выигрывают по многим показателям и пользуются спросом.

Выбрать и купить двигатель Ауди 1.9 ТДИ, Сеат 1.9 ТДИ, Шкода 1.9 ТДИ, Фольксваген 1.9 ТДИ вы можете в нашем каталоге.

Список моделей авто, в которых устанавливался

Использовался рядный турбодизельный мотор AFN при комплектации следующих моделей Volkswagen:

• Vento – в кузове 1Н2, классический седан;
• Sharan – в кузовах 7М6, 7М8 и 7М9, минивэн;
• Polo Classic – хетчбэк;
• Polo Estate – седан;
• Polo Variant – в кузове 6KV5, универсал;
• Caddy – 1995 – 2003, переднеприводный фургон и минивэн;
• Touran – компактвэн;
• Bora – хетчбэк;
• Passat седан – в кузове 3В2;
• Passat Variant – в кузове 3В5, 3А5, 3А2 и 35I, универсал;
• Golf Mk III Cabrio – в кузове 1Е7, кабриолет;
• Golf III Variant – в кузове 1Н5, универсал;
• Golf III Cabriolet – в кузове 1Е7, кабриолет;
• Golf III – в кузове 1Н1, седан;
• Derby седан – в кузове 6KV.

Аналогичные характеристики двигателя требовались для автомобилей Seat:

• Inca – 1995 – 2003, фургон;
• Cordoba – купе и седан;
• Cordoba Vario – универсал;
• Ibiza – хэтчбэк.

Volkswagen Caddy

Кроме того, этими турбодизелям оснащались Skoda Octavia, Audi A3, A4 и A6.
