Моторный завод в Минске известен за пределами содружества, немалую роль в прославлении предприятия сыграл двигатель Д 260. Силовая установка начала выпускаться относительно недавно, первые образцы покинули конвейер в 1992 году. Пользователи одобрительно отнеслись к мотору, поставив изделие в один ряд с прославленным продуктом Ярославского завода “ЯМЗ-236”.

Дизель с шестью камерами показал себя, как надёжный, безотказный, универсальный агрегат. Как следствие, за короткий промежуток времени выпущены десятки тысяч экземпляров продукта. Стараясь сделать изделие универсальным, конструкторы создали линейку модификаций, которые применяются не только на самоходных установках, а и на машинах по сбору урожая, автобусах, грузовиках. Двигатель 260 вынослив с повышенным ресурсом, эксплуатируется в температурном промежутке (+40/-45°С), что делает аппарат востребованным и популярным изделием.

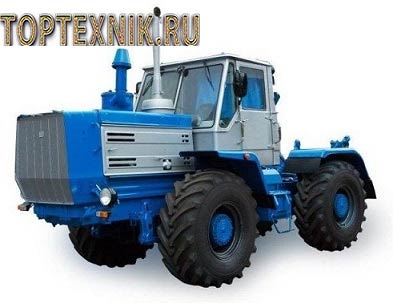

Трактор Т-150:

Сфера применения двигателя Д 260

В зависимости от выполняемых работ, дизельные двигатели Д 260 МТЗ входят в комплект с различным дополнительным оборудованием:

• пневматическим компрессором;
• насосом рулевого управления шестеренного типа;
• фрикционами муфты сцепления;
• контрольными датчиками;
• радиатором системы охлаждения;
• элементами электрооборудования;
• стартером;
• генератором;
• турбокомпрессором;
• топливным насосом ТНВД;
• масляным насосом;
• водяной помпой и т. д.

Чаще всего дизельный двигатель Д-260 устанавливается на следующих транспортных средствах:

1. Энерго-насыщенные колесные тракторы семейства МТЗ-1221.
2. Зерноуборочная техника.
3. Кормоуборочные комбайны.
4. Погрузчики (Амкодор 333В).
5. Автобусы.
6. Строительные машины.
7. Дорожная техника и пр.

Особенности поточного и капитального ремонта

Ремонт двигателя Д-260 — это целый комплекс операций по восстановлению работоспособности мотора, который не рекомендуется делать своими руками. Так, стоит обратиться к профессионалам, которые смогут правильно диагностировать неисправности и износы, а также какой внутренний элемент требуется заменить.

Двигатель Д260 после капитального ремонта

Рассмотрим, основной комплекс операций, который проводится для мотора Д-260, чтобы провести капитальный ремонт мотора:

• Поверхностная диагностика неисправностей проводится на слух. Моторист определяет наличие посторонних шумов, а также предварительное месторасположение.
• Демонтаж мотора с автомобиля, а также проведение полной разборки силового агрегата.
• Замеры цилиндров и коленчатого вала. Определение номера ремонта, а также заказ запасных частей. Как показывает практика, в большинстве случаев, чтобы не растачивать цилиндры двигателя — блок гильзуется. Этот параметр позволяет, а в случае последующих ремонтов растачивать не блок, а гильзы, которые при износе можно вынуть и вставить новые.
• Ремонт головки блока цилиндров.
• Сборка силового агрегата.

Топливный насос высокого давления от двигателя Д260

Отдельным параметром стоит восстановление ТНВД. Как показывает практика, мастер ремонтирует только плунжерную пару, которая изнашивается наиболее часто.

Что касается поточных ремонтных операций, то каждый владелец автомобиля с двигателем Д260 обладает достаточными навыками и знаниями, что восстанавливать свой двигатель самостоятельно, главное, чтобы рука росла из нужного места. К наиболее частым проблемам относится:

• Неисправность стартера и генератора.
• Выход со строя водяного насоса.
• Замена приводных ремней.
• Регулировка клапанного механизма.
• Замена масла.
• Замена фильтров двигателя.

Поточный ремонт мотора Д260

Инструкция по ремонту каждого узла имеется в интернете или можно использовать заводские книги, которые имеются в открытом доступе.

Технические характеристики двигателя Д 260

На базе дизеля Д 260 создано большое количество различных модификаций: Д-260.1-305, 1S2-333, 1С-394, 1-306, 1-308, 1-339, 1-358, 1-372, 1-380, 1-406, 1-407, 1-417, 1-443.

Таблица технических характеристик:

Топливная система двигателя Д 260

Система питания состоит из основных элементов:

• топливного насоса;
• форсунок;
• системы трубопроводов;
• воздухоочистителя;
• коллекторов (выпускного, впускного);
• турбокомпрессора;
• топливных фильтров;
• топливного бака;
• насоса ТНВД;
• топливоподкачивающего насоса, подающего горючее из бака в полость ТНВД.

Дизельное топливо впрыскивается в цилиндры через специальные устройства – форсунки, оснащенные распыляющим устройством закрытого типа. Топливо под давлением равномерно распыляется в камере сгорания.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

________________________________________________________________

___________________________________________________________________________

Система питания топливом дизельного двигателя Д-260

Система питания (топливная система) дизельного двигателя Д-260, в соответствии с рис.1, состоит из топливного насоса, форсунок, трубопроводов низкого и высокого давления, воздухоочистителя, впускного и выпускного коллекторов, турбокомпрессора, топливных фильтров грубой и тонкой очистки, а также топливного бака, устанавливаемого на погрузчиках Амкодор, тракторах МТЗ, автобусах МАЗ.

Рис.1- Схема топливной системы дизеля Д-260 1 — топливный бак; 2 — трубка топливная от топливного бака; 3 — фильтр грубой очистки топлива; 4 — трубка топливная от фильтра грубой очистки топлива; 5 — топливный насос; 6 — пробка спуска воздуха из головки топливного насоса; 7 — трубка отвода топлива в топливный бак; 8 — трубка подвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 9 — пробка слива отстоя; 10 — фильтр топливный тонкой очистки; 11 — трубка отвода топлива от фильтра тонкой очистки в полость низкого давления насоса; 12 — трубка топливная высокого давления; 13 — пневмокорректор; 14 — трубка подвода воздуха от впускного тракта после турбокомпрессора к пневмокорректору; 15 — впускной коллектор; 16 — трубка подвода дренажного топлива во впускной коллектор; 17 — трубопровод от форсунок в бак; 18 — топливопровод дренажный; 19 — форсунка; 20 -головка цилиндров; 21 – электрический датчик засоренности воздухоочистителя; 22 — турбокомпрессор; 23 — воздухоочиститель; 24 — глушитель; 25 — фильтр грубой очистки воздуха (моноциклон); 26 — пробка спуска воздуха из фильтра топливного тонкой очистки. Топливный насос высокого давления ТНВД Д-260

На дизели Д-260 устанавливается рядный топливный насос высокого давления ТНВД 363.1111005-40 производства ОАО «ЯЗДА» г. Ярославль.

Топливный насос высокого давления ТНВД-363 имеет шесть секций и предназначен для подачи в цилиндры дизеля в определенные моменты времени строго дозированных порций топлива под высоким давлением. Он приводится в действие от коленчатого вала через распределительные шестерни дизеля и полумуфту привода, установленную на кулачковом валу.

При установке топливного насоса на дизель необходимо в соответствии с рисунком 2 установить полумуфту привода 5 в расточки шестерни привода топливного насоса 6, установить шайбы с гайками 2 и затянуть гайки моментом 70…80 Нм.

Рис.2 — Привод топливного насоса ТНВД двигателя Д-260 1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса Проверить установочный угол опережения впрыска топлива и при необходимости произвести регулировку. Топливный насос высокого давления ТНВД 363 (рисунок 3) имеет два рычага: — рычаг управления 29, с упором максимального и минимального холостого хода; — рычаг останова 22, отключающий подачу топлива в крайнем положении (при вращении по часовой стрелке). С ТНВД Д-260 в одном агрегате объединены топливоподкачивающий насос 16 и регулятор частоты вращения с корректором по наддуву 30.Топливоподкачивающий насос установлен на корпусе насоса высокого давления, предназначен для подачи топлива из топливного бака к топливному насосу и приводится в действие эксцентриком кулачкового вала.

Рис.3 – Топливный насос высокого давления ТНВД-363 двигателя Д-260 1 –секция топливного насоса; 2 – табличка; 3 – прокладка фланца; 4 – фланец; 5 — крышка подшипника; 6 — шпонка; 7 — полумуфта привода; 8 – гайка крепления полумуфты; 9 – кулачковый вал; 10 – манжета крышки подшипника; 11 – прокладка крышки подшипника; 12 – подшипник; 13 – направляющий штифт толкателя; 14 – толкатель; 15 – корпус топливного насоса; 16 – топливоподкачивающий насос; 17 – шпилька кронштейна поддержки ТНВД; 18 – регулировочные прокладки; 19 – кольцо подшипника; 20 – болт; 21 – кронштейн; 22 – рычаг останова; 23 – болт; 24 – корпус регулятора; 25 – крышка регулятора; 26 – крышка смотрового люка; 27 – болт регулировки минимальной частоты вращения; 28 – болт регулировки максимальной частоты вращения; 29 – рычаг управления; 30 – корректор по наддуву; 31 – шпилька; 32 – гайка; 33 – шайба; 34 – перепускной клапан. 52-пробка; 62- пробка Для удаления воздуха из системы питания на топливоподкачивающем насосе установлен насос ручной прокачки поршневого типа. Для обеспечения надежного запуска двигателя в регуляторе предусмотрено пусковое устройство, которое обеспечивает увеличенную подачу топлива во время пуска двигателя.

В головке топливного насоса установлен перепускной клапан 34, который служит для создания необходимого давления (0,12…0,19 МПа) в каналах низкого давления ТНВД-363.

Избыточное топливо, подаваемое топливоподкачивающим насосом, через перепускной клапан поступает на слив в бак. При неработающем двигателе перепускной клапан обеспечивает герметичность полости низкого давления насоса, что является необходимым условием для надежного пуска двигателя. Детали топливного насоса смазываются маслом от системы смазки дизеля. Форсунка Д-260 — Для впрыскивания топлива в цилиндры дизеля применяется форсунка с пятидырчатым распылителем закрытого типа. Она обеспечивает необходимый равномерный распыл топлива под большим давлением.

С целью повышения надежности распылителя и стабильности его пара-метров на дизеле под форсунку установлена прокладка-экран. Прокладка-экран состоит из стальной обоймы и прокладки из фторопласта. Фторопластовая прокладка разрезная с Г-образным сечением. Фильтр грубой очистки топлива двигателя — Для предварительной очистки топлива от механических примесей и воды служит фильтр грубой очистки. Он состоит из корпуса, рассеивателя, отражателя с сеткой, стакана с успокоителем. Фильтр тонкой очистки топлива служит для окончательной очистки топлива и имеет сменный бумажный элемент. Топливо, проходя сквозь шторы бумажного фильтрующего элемента, очищается от механических примесей.

В нижней части корпуса фильтра находится отверстие с пробкой для слива отстоя. Для удаления воздуха из системы питания на крышке фильтра расположена специальная пробка. Для очистки всасываемого в цилиндры воздуха служит воздухоочиститель двигателя Д-260 ММЗ погрузчиков Амкодор, тракторов МТЗ, автобусов МАЗ сухого типа с применением в качестве фильтрующего элемента бумажных фильтр-патронов, изготовленных из специального высокопористого картона.

Воздухоочиститель имеет три ступени очистки. Первой ступенью очистки служит моноциклон, второй и третьей — основной и контрольный бумажные фильтр-патроны. Воздух под действием разрежения, создаваемого турбокомпрессором дизеля Д-260, проходя через воздухоочиститель, очищается от пыли и поступает в нагнетательную часть турбокомпрессора, откуда под давлением подается в цилиндры дизеля.

Для контроля за степенью засоренности фильтр-патронов и определения необходимости проведения технического обслуживания воздухоочистителя на впусном тракте дизеля должен быть установлен датчик сигнализатора засоренности воздушного фильтра. Воздухоочиститель и датчик сигнализатора засоренности устанавливает потребитель. Турбокомпрессор дизельного двигателя Д-260 На дизеле установлен турбокомпрессор, использующий энергию отработавших газов для наддува воздуха в цилиндры дизеля. Принцип работы турбокомпрессора заключается в том, что отработавшие газы из цилиндров дизеля под давлением поступают через выпускной коллектор в улиточные каналы турбины. зы вращают колесо турбины с валом, на другом конце которого колесо турбокомпрессора через воздухоочиститель всасывает воздух и подает под давлением в цилиндры дизеля. Турбокомпрессор Д-260 выполнен по схеме (рис.4): радиальная центростремительная турбина и центробежный одноступенчатый компрессор при консольном расположении колес относительно опор.

РРис.4 — Турбокомпрессор дизеля Д-260 1 — колесо турбины с валом; 2 — корпус турбины; 3 — подшипник; 4 — маслоотражатель; 5-кольцо эксцентрическое; 6 — колесо компрессора; 7 — гайка специальная; 8, 15 –уплотнительные кольца; 9 — диффузор; 10 — крышка; 11 — корпус компрессора; 12 –упорный подшипник; 13 – втулка распорная; 14 — корпус подшипников. Частота вращения вала турбокомпрессора, подача и давление нагнетаемого воздуха зависят от режима работы дизеля. Корпус турбины 2 турбокомпрессора отлит из высокопрочного чугуна.

Проточная часть турбины для прохода отработавших газов образована корпусом и колесом турбины. Корпус компрессора 11 отлит из алюминиевого сплава, его проточная часть образована корпусом и колесом компрессора. Корпуса турбины и компрессора крепятся к корпусу подшипников 14, отлитому из высокопрочного чугуна. Колесо турбины 1 турбокомпрессора отлито из жаропрочного сплава и приварено к валу. Колесо компрессора 6 отлито из алюминиевого сплава и крепится на валу специальной гайкой.

Вал вращается в радиальном подшипнике, выполненном в виде плавающей невращающейся моновтулки 3. Моновтулка фиксируется в корпусе подшипников фиксатором. Осевое перемещение вала воспринимает упорный подшипник 12. Подшипники турбокомпрессора, которые устанавливаются на погрузчики Амкодор, тракторы МТЗ, автобусы МАЗ, смазываются и охлаждаются маслом, поступающим по трубопроводу от масляного фильтра. Как в радиальном, так и в упорном подшипниках дополнительно осуществляется центробежная очистка масла.

Из турбокомпрессора масло сливается в картер дизеля. Со стороны компрессора и турбины установлены газомасляные уплотнения, в качестве которых используются пружинные уплотнительные кольца 8 и 15, установленные в канавках вала. Со стороны компрессора для повышения эффективности установлен маслоотражатель, а со стороны турбины – экран.

Порядок регулировки клапанов двигателя Д 260

Проверка и регулировка зазоров производятся после каждых 500 часов рабочего времени. Величины зазоров между коромыслами и клапанами Д-260 должны соответствовать следующим параметрам:

1. Для впускных клапанов – 0,25 мм.
2. Для выпускных – 0,45 мм соответственно.

Последовательность действий:

• снять крышки ГБЦ;
• проверить степень затяжки крепежных болтов;
• провернуть коленвал до перекрытия клапана в 1-м цилиндре;
• отрегулировать зазоры в следующих клапанах по очередности, (считать от вентилятора): 3, 5, 7, 10, 11, 12-м;
• провернуть коленвал на один оборот;
• перекрыть клапан в 6-м цилиндре;
• произвести регулировку зазоров в: 1-м, 2, 4, 6, 8, 9 клапанах.

Процесс регулировки производится согласно представленной схеме, где 1 – установочный щуп, 2 – регулировочная гайка, 3 – винт.
