Дизельный 4-цилиндровый двигатель Ниссан QD32, объемом 3153 см3, выпускался с середины 90-х гг. прошлого века одним из крупнейших производителей в мире – японской автокорпорацией Nissan Motor Co., Ltd. Более технически совершенный агрегат пришел на смену моторов серии TD.

Однако уже в начале 2000-х гг. его сменили ZD-двигатели, в частности ZD-30. В маркировке первые две буквы обозначают серию, цифры 32 – объем в децилитрах. Уникальность агрегата в том, что за всю историю существования бренда подобный объем камер сгорания топлива был доступен только нескольким сериям (ED, UD, FD) двигателей внутреннего сгорания (ДВС).

Дизель QD32 планировался для оснащения преимущественно микроавтобусов коммерческого назначения, тяжелых внедорожников, грузовиков и спецтехники. В разных модификациях и оснащении им комплектовались такие модели, как Nissan Homy, Nissan Caravan, Датсун Truck, Nissan Atlas (Атлас), Nissan Terrano (Террано) и Nissan Elgrand (Эльгранд).

Общие сведения

Идея о создании альтернативы бензиновым моторам родилась давно. Конструктивные изыскания, многолетние исследования вылились в рождение дизельного 4-цилиндрового двигателя QD32, технические характеристики которого сразу отметили ценители безопасного вождения.

Интересный факт! Владельцы УАЗиков нередко прибегают к замене родного ЗМЗ-514 на детище импортного автопрома.

Впервые QD31 был представлен японцами в 90-х годах прошлого века, выступив в качестве достойной смены моторам TD. Рестайлинг аппарата последовал в 2000 году. Это был фурор, поскольку за многолетнюю историю бренда объем в 32 децилитра был прерогативой только у эксклюзивных вариантов ДВС.

Ключевое отличие от прежних и конкурентных изделий – отсутствие впрыскной системы Common Rail, несмотря на то что двигатель QD32, технические характеристики которого только радовали, технологи не включили его в базовую комплектацию по причине простоты устройства и возможности отремонтировать вышедший из строя прибор своими руками.

Агрегат отличается долгосрочной и безупречной службой, получивший за это в народе в народе прозвище «неубиваемый». Тюнинг тоже выполнять – одно удовольствие.

Приоритеты технической стороны

Рассматривая технические характеристики двигателя QD32, можно отметить, что для нормального функционирования требуется два вида смазочной жидкости. Зимой раскрывается потенциал благодаря синтетическому маслу. Летом он предпочитает полусинтетику. На сотку км у водителя уходит 10 литров. Привод ГРМ в структуре механический. Система управления топливным насосом высокого давления определяет развиваемую мощность. ТНВД может быть механическим или электронным. В первом случае, по отзывам, двигатели отличаются большей надежностью, имея 135 л. с. на электронном управлении.

Перечень модификаций ДВС

Помимо базовой версии атмосферного дизеля TD27 существуют модификации с турбонаддувом:

• TD27T – турбина без охладителя воздуха, мощность 98,6 л. с., крутящий момент 230 Нм;
• TD27ti – использовано дополнительное навесное оборудование – интеркулер, мощность и крутящий момент составляют 123 л. с. и 242 Нм соответственно;
• TD27eti – интеркулер управляется электроникой, крутящий момент увеличен до 279 Нм, мощность составляет 130 л. с., расход солярки в пределах 11 л и 14 л (трасса/город, соответственно).

В свою очередь, модификация TD27T имеет несколько вариантов с разными прошивками ЭБУ:

• Т1 – для Nissan Caravan и Homy, 100 л. с.;
• Т2 – для Datsun Truck и Nisan Terrano, мощность та же, крутящий момент снижен до 216 Нм;
• Т3 – для Nissan Mistral, 243 Нм;
• Т4 – для Nissan Terrano, мощность 113 л. с., крутящий момент 243 Нм.

Модификация дизельного мотора TD27Ti с турбонаддувом и интеркуллером

Нюансы конструкции

К конструктивным особенностям двигателя «Ниссана» QD32, технические характеристики которого продуманы технологами до мелочей, можно отнести следующие:

1. Производитель сделал головку блока цилиндров, выбрав в качестве базового материала чугун.
2. В чугунном блоке гильзы не используются.
3. Применяется шестеренчатый привод ГРМ, практически не требующий замены.
4. Базовая версия атмосферника вихревого типа.

К особенностям относится и смазочная система с подачей масла принудительного плана. Преимуществом навесного оборудования является высокий эксплуатационный ресурс.

Почему разработчики предпочли чугун, ведь он утяжеляет узел и алюминий был намного легче? В большинстве случаев отливка производится из легированного чугуна. Материал характеризуется как наиболее прочный, обладающий низким коэффициентом трения между материалами поршневых колец и самих поршней. Чугунные стенки имеют высокий процент надежности, выдерживают большие нагрузки, более износоустойчивые.

Двигатель QD32T подготовка на замену ZD30 DRIVE2

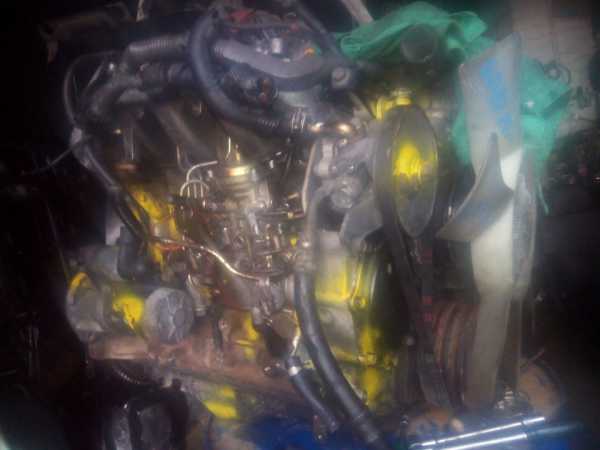

вот так приходит моторчик

Полный размер

снимаем холодную улитку на переварку, красный герметик это с завода

перевариваем улитку, глушим отверстия на впускном патрубке, глушим егр на впускном коллекторе, все завариваем алюминием

перевариваем маслобак на другую сторону

кстати вот они рядом отмытый и контрактный забитый егром, сала мало, точно пробег маленький

на коренном сальнике не намека на подтеки, втулка на колене на автоматах не использовалась, потому ее оставляем, она новая

снимаем на проверку, свечи, форсунки и регулируем клапана

меняем прокладку клапанной крышки

новую прокладку под фланец тнвд

поднимаем давление открытия в форсах с севших 90 до положенных 100-105, меняем 1-ю форсунку на нормальную, обязательно новые установочный шайьы

трубки

колектор впускной, насос гура, который демонтировали для удобства снятия постоновки тнвд

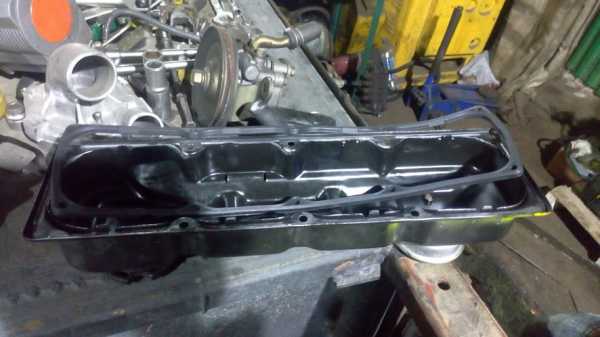

меняем поддон. приятно посмотреть на чистый двс изнутри

меняем кронштейн фильтра, тк родной будет упираться в раму патруля удобнее менять при снятой холодной улитке.

Полный размер

давление масла на пусковых оборотах доскакивает до рабочего давления 4кг

компрессия агонь, даже свечи геть не будем

остается поздравить нового владельца

egorka1979дай бог долгой жизни патрулю!

завтра хозяин приедет за двигателем, промеряем компрессию и давление масла, ну и заведем при нем,можно вопросы ему в личку задать.

Достоинства и недостатки

К явным положительным качествам причисляют следующие:

• Судя по отзывам о технических характеристиках двигателя QD32, газораспределительная схема OHV не допускает обрывов в цепи ремня.
• Конструкция мотора компактна и проста.
• Изготовитель наделил двигатель Ниссан QD32 немалым ресурсом, доступной стоимостью.
• Хорошие свойства ремонтопригодности.
• Шестеренная передача не дает поршням и цилиндрам соударяться.

Где использовался QD32?

Главным образом атмосферник был постоянным участником продукции японского автоконцерна, а также в одной модели коллекции Datsun Truck. Его полюбили за простоту конструкции, удовлетворительный моторесурс по сравнению с турбинами. До первого капремонта хозяину стального коня можно быть спокойным, колеся на протяжении 500 тыс. км. Турбированные агрегаты приходится чинить после рубежа 250 тыс. километров.

Одной из достойных черт является нетребовательное отношение к качеству топлива: не возбраняется залить случайно низкопробный бензин или соляру. Они в меньшей степени нагружены по сравнению с ДВС на механических нагнетателях и турбокомпрессорных установках. Острая необходимость в дорогостоящем ремонте отпадает, да и прейскурант на запчасти порадует. Страдает, конечно, мощность, динамика при разгоне.

Использовался он в минивэнах «Караван», выпускаемых до 2002 г., в грузовиках «Атлас» до 2007 г. Неплохие характеристики двигателя QD32 мотивировали инженеров внедрять турбированный вариант в минивэне Elgrand, заднеприводных кроссоверах Regulus, внедорожниках «Террано».

Секреты тюнинга

Перед тем как поменять родной мотор, автомобилисту важно поинтересоваться, имеется ли в СТО разрешение на подобные мероприятия. Это нужно во избежание проблем с регистрационной процедурой после тюнинга. Задача квалифицированного сварщика на предварительном этапе правильно установить кардан относительно поддона. Следующим шагом будет переустановка турбинной улитки и монтаж воздуховодов. Обязательно потребуется контроль состояния ТНВД, свечей, уплотнений. Необходима также проверка впускного коллектора.

В настройке ТНВД нужно сделать акцент на положение шестеренок. В случае необходимости можно несколько зубьев сместить. Для того чтобы характеристики двигателя «Ниссан» QD32 соответствовали нормам, подвеску при монтаже нужно немного приподнять. Затем производится подключение электрооборудования, топливных, водяных, воздушных магистралей. Обязательно проверяется функциональность всех систем.

Решение организационных вопросов

Если автомобиль новый, то он должен соответствовать требованиям норм «евро 4», у тюнингованных авто требования к экологическим характеристикам дизельных силовых агрегатов несколько снижены.

Перед проведением замены двигателя необходимо заручиться разрешением ГИБДД на переоборудование автомобиля. Иными словами, тюнинговая компания должна гарантировать наличие всех необходимых документов у дизеля QD32, прибывшего из-за рубежа, чтобы не возникало непредвиденных проблем при последующей регистрации транспортного средства, прошедшего переоснащение.

О частых неполадках

Коллекция неполадок содержит:

• внезапное глушение движка, работа с перебоями при оборотах свыше 2 000 в минуту;
• цвет выхлопа приобретает синий окрас;
• наблюдается нестабильность оборотов.

Перед ремонтом следует изучить полную характеристику двигателя QD32 Nissan Caravan или иной модели. Потребуется грамотная диагностика. При нестабильном состоянии оборотов придется искать причины в электроуправлении ТНВД. Высока вероятность его замены. Аналогичная процедура ждет при обнаружении проблем с клапаном отсечки подачи горючего. При засоре топливного узла мастер его прочистит, а в ситуации с некорректной работой форсунок их заменит.

Самодиагностика и ее основы

Для самостоятельного проведения диагностических процедур вначале обязательно нужно найти специальный разъем, располагающийся под рулевой колонкой. Стартер приводится в положение ON, движок заводить не надо. Скрепкой замыкаются контакты 8 и 9 в этом разъеме. Перемыкание происходит на пару секунд. Далее скрепку надо вытащить, при этом автомобилист заметит сигнал чек-лампы. Длинные и короткие моргания следует посчитать. Как понять, что нет неисправностей? Об этом свидетельствует код «55» — это 10 морганий, половина из которых длинные.

Двигатель QD32T установка механического тнвд DRIVE2

Двигатель Nissan YD25DDTi

За гайку насоса гура головкой не 19 трещеткой прокручиваем коленвал (на машине можно и за шкиф генератора, тк обычно для удобства демонтажа насос гура снимают)

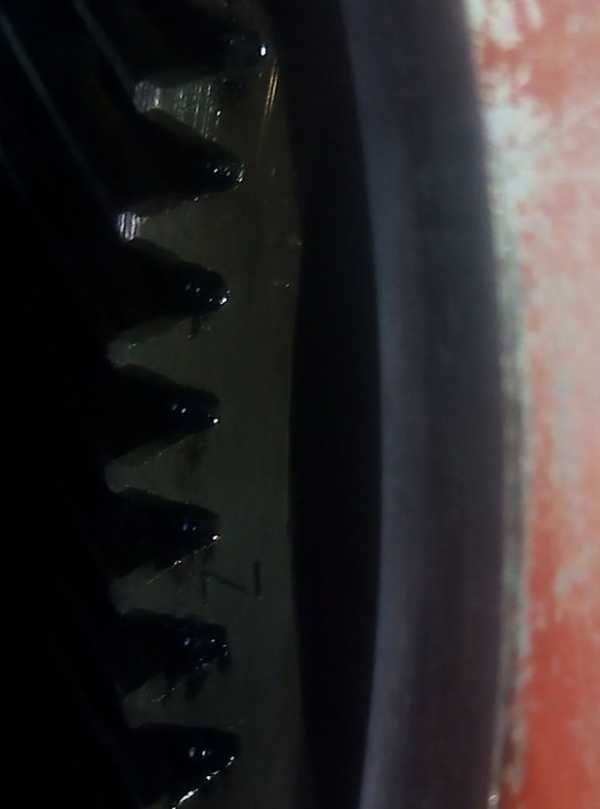

и находим метку Z на шестерне

затем отчищаем крышку тнвд от старого герметика, обезжириваем, наносим новый и откладываем в сторону,

берем тнвд и посредством шестерни ориентируем шпонку на 8 часов. одеваем шланг на турбокоректор, выводим наверх и ставим тнвд на шпильки лобовины.

наживляем гайки тнвд

ставим тнвд в середину и чуть пораньше (от блока) обычно если тнвд настроен и отрегулирован правильно этого хватает. Ну и волшебными ключами затягиваем фланец.

одеваем трубку с обратки форсунок

прикручиваем трубки форсунок, сначала дальние

потом ближние, тянуть до дури не надо, до упора и небольшое усилие 4кг хватит

закручиваем стяжку трубок

затем одной рукой давим на шестерню в осевом направлении, а другой за шкив насоса гура проворачиваем коленвал до совпадения шпоночного паза щестерни тнвд и шпонки вала тнвд

возвращаемся к меткам чтоб убедится в правильности установки, если на машине вы не уверены что метки совпали, отпустите к меткам фотоаппарат или смартфон и сделайте фото — все будет видно на фото

закручиваем гайку шестерни, когда начинает коленвал прокручиваться, значит хватит

герметик у нас за то время дошел, ставим крышку тнвд, и закручиваем

ну и все!

удачи на дорогах и бездорожье!

Принципы ремонтных работ

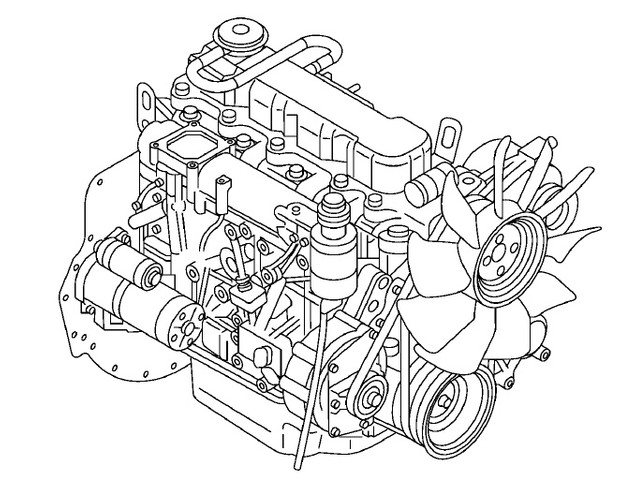

Починка предполагает разбор движка, очистку от масла, грязи. Трудно увидеть дефект, не избавившись от нагара. Специалисты проверят, не нарушена ли геометрия деталей, подверженных трению, измерят зазоры. При обнаружении трещин на блоке без дефектовок коленвала не обойтись.

Как проводится устранение проблем с цилиндровым блоком? На этом участке подразумевается его обработка, расточка, смена колец. Выгодно будет поменять масляный насос, водяную помпу и газораспределительный механизм. Выбор ремонтных операций продиктован состоянием запчастей, механизмов. Без знаний, навыков, измерительной аппаратуры выполнить качественный ремонт не получится.

Профилактические меры во избежание поломок

Понятное дело – бережная эксплуатация «ласточки» поможет длительное время не заезжать в автосервисные мастерские. Своевременное техническое обслуживание позволит избежать трудных ситуаций в пути. Производитель предлагает автовладельцам менять топливный фильтр через каждые 40 000 км. Тепловые зазоры клапанов рекомендуется регулировать, достигнув отметки 30 тыс. км. Особенное значение имеет замена масляной жидкости, проведенная вовремя. Делать это лучше после 7,5 тыс. км. Не реже двух раз в год следует оптимально чистить вентиляцию. После двадцати тысяч километров нужно менять воздушные фильтры, свечи подогрева. Не лишним является обновление антифриза.

УАЗ Hunter Бортжурнал Подготовка к установке двигателя Nissan QD32T с коробкой Dymos. Часть 2.

В итоге после некоторого ожидания от Сапсана настроенного ТНВД и переходной пластины началась установка двигателя в машину.Сначала подготовил топливную магистраль. Купил в магазине 2 кранчика переключения баков (один на обратку, другой на подачу). Просверлил под передним пассажирским сиденьем отверстия под них и подключил оба бака.

Вот так выглядят краны в салоне

К двигателю протянул стальными трубками, от буханки что ли, к фильтру ТНВД и насосу.В это время токарь проточил отверстие под уазовский датчик температуры в корпусе термостата. Вкрутил новый датчик с фиксатором резьбы. В итоге пришлось выкручивать с 409 двигателя датчик ОЖ и ставить его, т.к. при испытаниях новый врал на 30 градусов. Хотя и старый тоже не грешил, но все же точнее показывал. Советую сразу протестировать новые датчики ОЖ с градусником и схемой так сказать на коленках чтобы впоследствии не перегреть двигатель.Корпус термостата прикрутил на старые прокладки с добавление небольшого количества герметика.

На коробке выпилил места под головки болтов, крепящие переходную пластину к двигателю

Немного доработал родной штифт двигателя со стороны турбины чтобы не болталась защита картера. Просто забил до конца и сточил заподлицо.

Дальше пошла примерка двигателя дабы понять как изменить маслобак и сколько выпиливать кузов под выхлопной коллектор.В итоге покрутив и так и сяк крышку масляного картера, пришел к выводу что проще спилить его по край крышки и заварить. Объем отпиленой части получился ровно один литр. Стандартная прокладка поломалась, так что пришлось купить хороший герметик и на него посадить крышку масляного картера.

А вот так получился кузов.

Примерив еще раз движок и проверив что ничего теперь не мешает, приварили кронштейны к раме. И конечно же это отметили ))

Пучок проводов, идущий на стартер, генератор и датчики пришлось распустить, на правую сторону пустить на датчики давления масла, на левую лампочки генератора, силовой провод от генератора и ДТОЖ собрав все красиво в гофру.

Долго пришлось мудрить с педальным узлом, т.к. руль бы смещен влево, но в итоге был побежден.

Потихоньку собрал передок кузова, подключил впускную систему и сваял кронштейн топливного фильтра.

Не смог нигде найти трубогиб для изготовления выхлопной трубы, пришлось сварить из прямых кусков.

Настало время тестировать. Выехал из гаража вот в таком виде ))

В итоге немного проскальзывает сцепление. Буду менять на каменсовскую корзину и пересверливать маховик.Немного позвенивают клапана, но это недолго отрегулировать.
