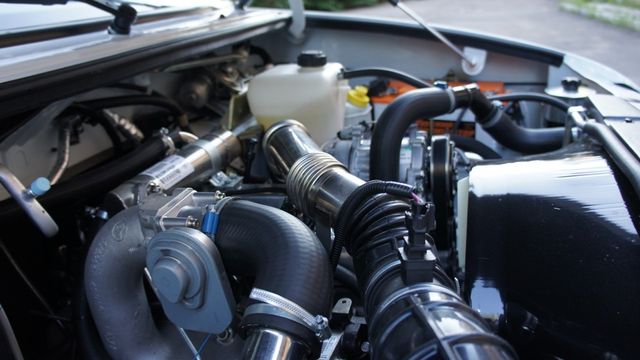

Дизельный двигатель ЗМЗ 514 выпускается на Заволжском моторном заводе, и является единственным представителем дизеля всей линейки движков данного типа. Изначально силовой агрегат предназначался для грузовых автомобилей выпускаемых группой компаний ГАЗ, но основную массу моторов покупает УАЗ, для установки на свои автомобили.

Технические характеристики

Модификация двигателя ЗМЗ 514 имеет следующие характеристики:

Двигатель устанавливается на УАЗ Patriot, Cargo, Hunter, Pickup и Газель.

Описание

Разработка дизельного двигателя ЗМЗ 514 началась на Заволжском моторном заводе в 2002 году, который производится по настоящее время.

Но еще в 1978 году планировалось изготовить дизель с мощностью в 90 лошадиных сил, предназначенный для установки на автомобили УАЗ.

Разработка двигателя велась 15 лет, в течение которых было изготовлено несколько опытных образцов, которые не обеспечивали должной надежности и не отличались приемлемыми показателями топливной экономичности.

В 1993 году принято решение активизировать разработку дизельного мотора, а за основу был взят перспективный бензиновый двигатель семейства 406. В итоге уже через два года был выпущен первый опытный образец, который получил индекс 406Д.10. Этот двухлитровый 105 сильный мотор стал базой для создания силового агрегата семейства ЗМЗ 514.

Проектирование нового силового агрегата осуществлялось силами специалистов ЗМЗ с привлечением английских мотористов из компании Рикардо. Проведенные испытания в Англии показали несовершенство блока цилиндров, в итоге было принято решение использовать для изготовления ГБЦ не чугун, а более прочный и легкий алюминий. Блок цилиндров ЗМЗ 514 выполнен из чугуна по технологии литья под давлением.

Фильтр тонкой очистки топлива Bosch 0 450 133 256 УАЗ ЗМЗ-514 в сб с датчиком

Производитель

:
Bosch (Германия)
.

Код (OEM

) детали по каталогу: 514.1117246-10,
514-1117246-10, 0 450 133 256, 1 457 434 105, FIAT 7756600
Bosch code:

0 450 133 256, 1 457 434 105

Применение

:
Фильтр тонкой очистки топлива (ТОТ) Bosch (Бош) 0 450 133 256 УАЗ 514.1117246-10 служит для очистки топлива от микрочастиц размером менее 60 мкм и воды, доводя при этом топливо до максимально чистого состояния. Предназначен для использования в топливной системе автомобилей семейства УАЗ 3163 «Патриот» Patriot и УАЗ 315148 «Хантер» Hunter с дизельным двигателем ЗМЗ-514.
В нашем Интернет-магазине 469-452.ru

автозапчастей УАЗ Вы можете купить
«Фильтр тонкой очистки топлива (ФТОТ) Bosch (Бош) 0 450 133 256 УАЗ ЗМЗ-514 дизель в сборе с датчиком 514.1117246-10«
производства
Bosch (Германия)
онлайн прямо сейчас. Для этого просто отложите запчасть Фильтр тонкой очистки топлива (ФТОТ) Bosch (Бош) 0 450 133 256 УАЗ ЗМЗ-514 дизель в сборе с датчиком 514.1117246-10 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». При покупке только одной запчасти УАЗ, это можно оформить кнопкой «купить в один клик». Если нужно купить несколько разных наименований, лучше использовать кнопку «в корзину», где Ваш заказ суммируется. Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Фильтр тонкой очистки топлива (ФТОТ) Bosch (Бош) 0 450 133 256 УАЗ ЗМЗ-514 дизель в сборе с датчиком 514.1117246-10″

Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку в Россию, страны СНГ, Украину. Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание!

Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

О конструкции «ЗМЗ-5143»

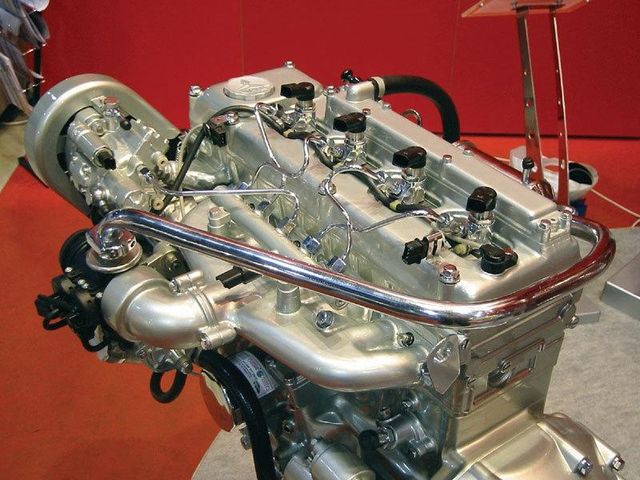

4-х тактный дизельный двигатель имеет рядное L-образное расположение цилиндров и поршни, вращающие один общий коленвал, и верхнее расположение 2-х распредвалов. Мотор снабжён жидкостной системой охлаждения закрытого типа, с принудительной циркуляцией. Система смазки является комбинированной – под давлением и разбрызгиванием. Обновленный мотор «3М3-514З2» имеет по четыре клапана на каждом цилиндре, а охлаждение воздуха, поступающего в цилиндры, выполняет интеркулер, (его применение позволило повысить мощность силового агрегата и улучшить его работу на низких оборотах. Применяемая турбина хоть и не лишена характерного эффекта «турбо-ямы», однако отличается надёжностью и не требует обслуживания и ремонта.

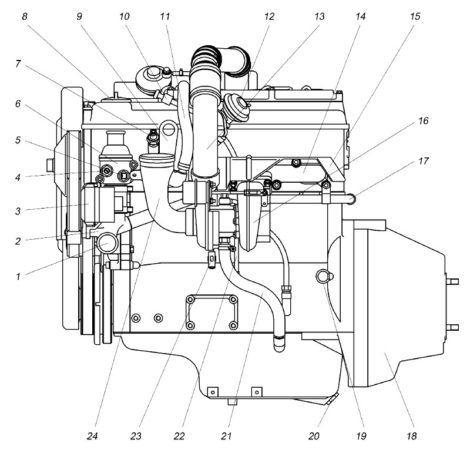

Левая сторона двигателя: 1 – патрубок водяного насоса подвода ОЖ от радиатора; 2 – водяной насос; 3 – насос гидроусилителя рулевого управления (ГУР); 4 – датчик температуры охлаждающей жидкости (системы управления); 5 – датчик указателя температуры ОЖ; 6 – корпус термостата; 7 – датчик сигнализатора аварийного давления масла; 8 – крышка маслозаливной горловины; 9 – передний кронштейн подъема двигателя; 10 – рукоятка указателя уровня масла; 11 – шланг вентиляции; 12 – клапан рециркуляции; 13 – выпускной патрубок турбокомпрессора; 14 – выпускной коллектор; 15 – теплоизоляционный экран; 16 – турбокомпрессор; 17 – трубка отопителя; 18 – картер сцепления; 19 – заглушка отверстия под установочный штифт коленчатого вала; 20 – пробка сливного отверстия масляного картера; 21 – шланг слива масла из турбокомпрессора; 22 – трубка нагнетательная масла к турбокомпрессору; 23 – краник слива ОЖ; 24 – впускной патрубок турбокомпрессора

Форсунки – двухпружинные, позволяющие осуществлять предварительный впрыск дизтоплива. Фильтр тонкой очистки топлива с ручным насосом, подогревателем, сепаратором воды – также производства , топливопроводы высокого давления – от . Турбокомпрессор «С12-92-02» делается в Чехии, на . Также был опыт использования и турбин «Гаррет», у которых повыше коэффициент полезного действия.

Модификации силовой установки

Мотор ЗМЗ 514 получил достаточно широкое распространение и богатое количество модификаций. Это сделано для адаптации силового агрегата под транспортное средство. Семейство двигателей ЗМЗ-514.10 это 4-цилиндровые 16-клапанные дизельные двигатели с рабочим объемом 2,24л

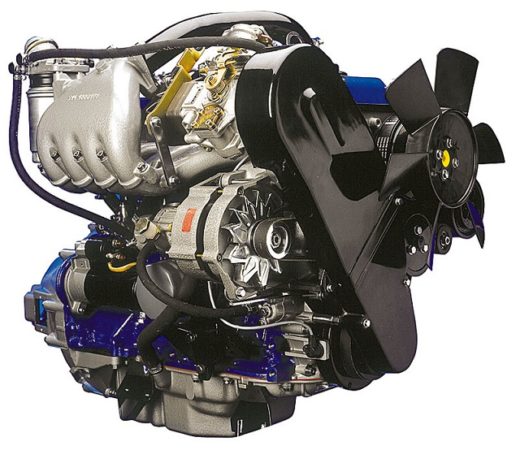

Стоимость двигателя «3М3-514З2.10» в 2020 году

Новые дизели данной марки на рынке есть, их стоимость составляет около трёхсот тысяч рублей, и начинается с отметки 270 000 рублей.

Несмотря на то, что ульяновские полноприводники с дизельными двигателями проявили себя заметно лучше в плане ездовых характеристик, чем бензиновые, переплачивать за это 100 с небольшим тысяч желающих нашлось крайне мало. К тому же, у моторов семейства «3М3-514» сложилась скверная репутация в плане надёжности и долговечности работы. Это привело к сворачиванию (которой принадлежит и ЗМЗ, и УАЗ) проекта под условным названием «Дизельные УАЗ»ы».

Технические характеристики

В отличие от бензиновых собратьев — дизель получил повышенные технические характеристики, чем стал народнолюбимым. Так, силовой агрегат Заволжского завода получил одну из лучших топливных систем производства BOSCH. Также был установлен поликлиновый ремень с автонатяжителем для привода в работу — ТНВД, помпы и генератора. На двигатель устанавливалась модернизированная система подачи топлива Common Rail

Рассмотрим, ЗМЗ 514 дизель и его технические характеристики:

Основная часть устанавливается на транспортные средства изготовленные Ульяновским автомобильным заводом, а именно: УАЗ Патриот (Дизель), Хантер, Пикап и Карго.

Ремонт движка

Ремонтировать дизельный двигатель 514-й серии достаточно тяжело в домашних условиях. Так, можно провести мелкий ремонт, а вот более крупные поломки рекомендуется ремонтировать в условиях автосервиса.

В домашних условиях можно провести ремонт топливного насоса, замены свечей накала, смены прокладки клапанной крышки.

Основной проблемой, с которой часто сталкиваются автолюбители, становится — троение дизельного силового агрегата. В данном случае, зачастую проблема может скрываться в засорённости форсунок или неисправности насоса высокого давления топлива. Обе детали, для ремонта требуют специального оборудования, а поэтому стоит обратиться в автосервис для устранения неисправности.

Чистка и диагностика форсунок проводится на специальном стенде, который позволят чётко определить неисправный элемент. Что касается ТНВД, то оно также требует специальных знаний и умений, которыми обладает далеко не каждый автолюбитель.

Зачастую, со строя выходят элементы системы охлаждения, которые достаточно просто сменить в домашних условиях. К ним относиться термостат и водяной насос. Так, в связи с некачественными запасными частями термостат может довольно часто клинить, что приводит к перегреву двигателя или постоянной работе электровентилятора. Что касается водяного насоса, то выходит он со строя, — при образовании выработки на подшипниках.

Второй вариант -это образовании течи с под вала, который легко определить самостоятельно. Смена элемента проводится достаточно просто, необходимо демонтировать приводной ремень и выкрутить несколько болтов крепления.

Обслуживание силового агрегата

Обслуживание 514-го ДВС проводится характерно, как и для всех отечественных дизельных аппаратов. Межсервисный интервал составляет 12 000 км пробега, но большинство экспертов и автолюбителей сходятся к тому, что для сохранности и увеличения ресурса необходимо уменьшить эту цифру до 10 000 км.

При проведении технического обслуживания меняются расходные материалы и масло. К первому пункту относиться — фильтра грубой и тонкой очистки масла, а также топливные фильтры. В зависимости от условий эксплуатации рекомендуется также проверять воздушный фильтр, который спустя 15-20 км моет быть забитым.

Особое внимание при проведении технического обслуживания, особенно если оно проводится своими руками, стоит обратить на состояние форсунок, свечей накала, а также состояние топливного насоса высокого давления.

Несвоевременный ремонт последнего может привести к более серьёзной поломке плунжерной пары, что повлечёт дополнительные капиталовложения.
