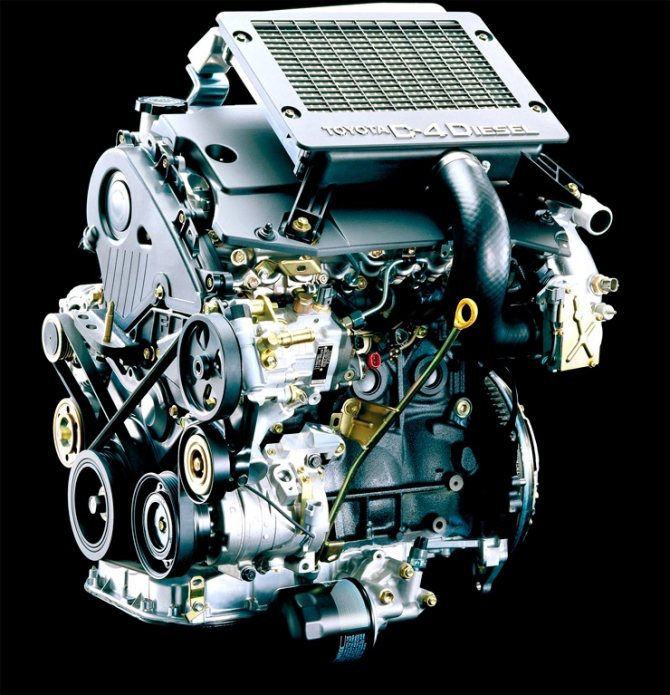

Первым делом необходимо пояснить, что в случае с двигателем Тойота, обозначаемым D-4D, речь идет о двух, кардинально отличающихся силовых агрегатах. Самый старший из них производился до 2008 года, имел объем 2 литра и развивал мощность 116 л.с. Он состоял из чугунного блока, простой 8-клапанной алюминиевой головки и имел привод ГРМ ременного типа. Данные моторы обозначались кодом 1CD-FTV. Владельцы автомобилей с такими двигателями редко жаловались на серьезные неисправности. Все претензии касались только форсунок (простых в восстановлении), а также типичных для современных дизелей компонентов – клапана системы рециркуляции отработавших газов и турбокомпрессора. В 2008 году турбодизель серии CD исчез из ассортимента Тойоты.

В 2006 году японцы представили новое семейство дизельных двигателей рабочим объемом 2,0 и 2,2 литра, которые тоже обозначались D-4D. Среди отличий: алюминиевые блок и 16-клапанная головка, а в замен ремня — долговечный цепной привод ГРМ. Новое изделие получило индекс AD.

Версия емкостью 2,2 л была получена путем увеличения хода поршня с 86 до 96 мм, при неизменном диаметре цилиндров — 86 мм. Таким образом, объем вырос с 1998 см3 до 2231 см3. 2.0 маркировался, как 1AD, а 2.2 — как 2AD.

Из-за увеличившегося хода поршня 2.2 дополнительно оснастили модулем балансировочного вала, приводимого в движение коленчатым валом через шестерни. Модуль расположен в нижней части картера.

Цепь привода ГРМ обоих турбодизелей соединяет коленвал и выпускной распредвал. Впускной вал связан с выпускным с помощью шестерен. Впускной распредвал приводит в действие вакуумный насос, а выпускной — ТНВД. Зазоры клапанов регулируются с помощью гидравлических толкателей.

Дизели серии АД используют систему впрыска Common Rail японской фирмы Денсо. Самый простой 1AD-FTV / 126 л.с. Он на протяжении всего производства комплектовался надежными электромагнитными форсунками, работающими с давлением от 25 до 167 МПа. Они же достались и 2AD-FTV (2.2 D-4D) / 177 л.с.

Версия 2.2 D-CAT (2AD-FHV) / 150 л.с. и 177 л.с. использует более сложные пьезоэлектрические форсунки Denso, создающие давление от 35 до 200 МПА. Кроме того, в выхлопной системе 2.2 D-CAT установлена пятая форсунка. Это решение можно увидеть в некоторых двигателях Renault. Такая схема очень удобна для эффективной и безопасной регенерации сажевого фильтра. Риск разбавления масла дизельным топливом полностью исключен.

Двигатели серии AD в общей сложности имели три варианта очистки выхлопных газов, в зависимости от стандарта выбросов. Версии Евро-4 довольствовались обычным окислительно-восстановительным катализатором. Некоторые версии Евро-4 и все Евро-5 использовали фильтр твердых частиц. Вариант D-CAT помимо катализатора и DPF-фильтра оснащался дополнительным катализатором оксидов азота.

Конструктивные особенности силового агрегата и топливной системы Toyota 2.0 D-4D

В зависимости от модификации, силовой агрегат 1CD-FTV развивает мощность от 90 до 116 лошадиных сил. Мотор комплектуется 16 клапанами на 4 цилиндра, головка блока цилиндров выполнена из алюминиевого сплава. В состав двигателя входят распредвалы в количестве 2 единиц без гидрокомпенсаторов. Корпус выполнен из чугуна, в котором расточены цилиндры, гильзы в моторе отсутствуют.

Существует возможность регулировки тепловых зазоров клапанов. Для этого необходимо заменить специальные шайбы. При этом не требуется демонтаж распредвала. Процедура регулировки проще, чем на других турбодизелях.

В состав мотора 1CD-FTV входит впускной коллектор. Для снижения показателей турбулентности воздушного потока система комплектуется ресивером и каналами одинаковой длины. Такая конструкция позволила добиться равномерного распределения входящего потока по цилиндрам. Для регулировки ремня ГРМ применяется натяжитель гидравлического типа. РС помощью ремня осуществляется управление работой топливного и маслонасоса, помпы.

Ременной привод клапанного блока отвечает за вращение распределительного вала выпускных клапанов. Распредвал впускных клапанов вращается от выпускного распределительного вала. Передача момента осуществляется зубчатой передачей. Для снижения коэффициента трения юбки поршней обработаны полимерными составами специального образца.

Характеристики

Двигатель 1CD-FTV не запускается – в чем причина?

Чаще всего проблемы с запуском турбодизеля Toyota D-4D возникают по вине топливной системы, а именно форсунок и ТНВД. Но есть другие причины, при которых силовой агрегат отказывается заводиться. В первую очередь проблемы могут быть связаны с износом стартера. В сервисных центрах на данный узел обращают внимание не сразу. Длительный ремонт связан с проверкой форсунок и ТНВД, после чего очередь доходит до стартера.

Еще реже проблемы запуска мотора связаны с неисправностями электропроводки. При длительной эксплуатации авто провода постепенно перетираются. Чаще всего страдают кабели до датчика давления впускного клапана. О таком дефекте говорит ошибка, индикация присутствует даже на незаведенном двигателе. В некоторых случаях перетираются провода до блока управления двигателем. Показания с датчиков при этом не видны на диагностике.

Тюнинг

Доработка моторов заключается в следующем:

• шлифовка каналов системы газораспределения и камер сгорания;
• установка распределительных валов с измененным профилем кулачков;
• монтаж модернизированного впускного коллектора и прямоточного выпуска;
• прошивка блоков управления доработанным программным обеспечением.

Подобные действия позволяют получить прибавку мощности до 15-20% при сохранении ресурса агрегата. Дальнейшие доработки включают в себя установку разрезных шестерен ГРМ, удаление фазовращателя. Ряд владельцев устанавливают турбокомпрессоры. В результате получается хорошая прибавка мощности, но ресурс моторов снижается.

Проблемы в работе мотора– возможные причины

Одна из основных проблем, с которой может столкнуться владелец Toyota с двигателем 1CD-FTV, заключается в отсутствии тяги, потере мощности, увеличении задымленности, вибрациях. В некоторых случаях мотор глохнет на этапе прогрева. В первую очередь опытный мастер обращает внимание на состояние клапана EGR, который включается при достижении охлаждающей жидкости температуры 60-80 градусов.

Возможным решением проблемы является чистка клапана EGR, а также всей системы рециркуляции выхлопных газов. Если проблема повторяется, клапан EGR просто заглушают. Характеристики мотора при этом остаются неизменными.

Специфика

Такой двигатель обладает рядом отличительных свойств:

• уровень сжатия больше чем 10;
• давление при поступлении топлива 120 б;
• топливное оборудование Денсо;
• ускоритель накопительного вида;
• воздух и топливо соотносится как 50:1;
• технология EGR позволяет впускать только 40% отработанных газов;
• сделан и усовершенствован с базы 3SFE;
• мотор оснащен системой перемены фаз газового распределения (VVTI);
• при помощи модернизации крутящий момент на низких оборотах до 10%, плюс уменьшенный расход бензина до 35%.

Неисправности и сбои в работе турбины

качестве турбокомпрессора на двухлитровых моторах 1CD-FTV используется агрегат марки Garrett с индексом GTA17V. Такие турбины устанавливаются в паре с двигателями мощностью 110 лошадиных сил. Модель GTA17V имеет изменяемую геометрию, отличается надежностью и износостойкостью. Выход из строя турбины связан с большим пробегом, а также использованием некачественной смазки. Основные симптомы выхода из строя – увеличение расхода масла, посторонний шум и скрежет, слабый отклик на нажатие педали газа.

Для турбин GTA17V характерна особая геометрия, управление которой осуществляется вакуумным актуатором. Если геометрия заклинивается, фиксируется передув турбины. При диагностике фиксируются соответствующие коды ошибок. Возможный вариант устранения проблемы – демонтаж, разборка и чистка турбины, а именно заклинивших лопаток. Обязательно проводится дефектовка и ремонт валов.

Для регулировки геометрии применяется упорный винт с контргайкой. При выполнении работ неквалифицированным ремонтником возможна неправильная регулировка. Максимального давления наддува не удается добиться. В некоторых случаях выходит и строя электровакуумный клапан управления геометрией. Другими негативными последствиями являются появление трещин и других дефектов шланга сервопривода.

Выбрать и купить турбину для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте .

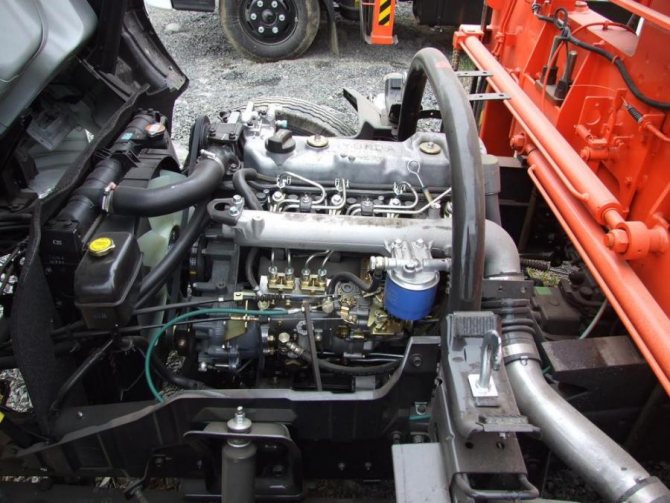

Модельный ряд автомобилей с мотором D4DB/4D34T

Развитие автомобильной промышленности тяжело представить без дизельных двигателей. Если первые модели таких агрегатов имели простейшую конструкцию, то дальнейшее развитие технологий привело к появлению более продвинутых моделей двс. Компания Hyundai начала устанавливать двигатели D4DB на свои автомобили с 1998 года. Такой силовой агрегат отлично подходит для лёгких грузовиков и автобусов. За всё время существования он устанавливался на Hyundai County, Hyundai Mighty и различные модификации Hyundai HD.

Японская компания Mitsubishi также не менее эффективно использовала этот двигатель, устанавливая его на модели Canter, Lancer и Mirage. Последующая модернизация затронула управление ТНВД и некоторые узлы двигателя. Новые экологические стандарты также требовали меньшего количества выбросов в атмосферу, и мотор D4DB был заменён на D4DD. Их отличия минимальны и вся серия 3.9 литровых движков имеет высокую надёжность и нетребовательна к условиям эксплуатации.

Неисправности ТНВД двигателей Toyota 2.0 D-4D

Топливная система марки Denso — основной источник проблем силового агрегата 1CD-FTV. Первое поколение моторов данного типа оснащалось двухкамерным ТНВД. Нагнетание обеспечивали радиальные плунжеры Denso HP2. Следующее поколение дизельных турбомоторов комплектовалось ТНВД с индексом Denso HP3. В состав узла входила уже одна плунжерная пара. Насос подкачки на обоих ТНВД был встроенного типа.

Преимуществом более поздней версии ТНВД являлось наличие двух перепускных клапанов электромагнитного типа. Данные элементы отвечали за подачу топлива в систему и своевременное наполнение ТНВД. На этапе всасывания электромагнитные клапаны открывали канал подачи топлива, при нагнетании блокировали.

Любая поломка перепускного клапана приводит к отсутствию подачи топливной смеси. В результате мотор просто не заводится. В некоторых ситуациях фиксируется потеря контакта в блоке клапанов. В таких случаях силовой агрегат также не запускается.

Надежность ТНВД Denso не вызывает нареканий. При своевременном техническом обслуживании и применении качественного топлива ресурс плунжерной пары достигает 300-400 тысяч километров. В противном случае наблюдается сокращение периода работы ТНВД. Последствие поломки – невозможность запустить двигатель в горячем режиме, после короткой остановки.

Выбрать и купить ТНВД для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте .

Отзывы по замене цепи на Спортейдж

Заказать контрактный двигатель

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать в чем секрет

Описание маркировки

Маркировка двигателя 3S-FE по японской системе выглядит как: 3S-FE DOHC 16V 2.0, где:

• «3» обозначает новую конструкцию в линейке моторов;
• «S» — серию двигателей Тойота;
• «F» — двигатель мощностного ряда от 2,0 до 2,2 л с 4 клапанами на цилиндр;
• «E» — наличие системы EFI;
• «DOHC» — газораспределительный механизм с двумя распредвалами;
• «16V» — V-образный 16-клапанный мотор;
• «2.0» — объём двигателя.

Ремонт

D4EB считается мотором надёжным — часто не перегревается, не прогорает, клапана не гнёт. Однако у него имеется один существенный недостаток, связанный с форсунками. На них изнашиваются шайбы уже на пробеге в 70-100 тыс. км. После повреждения отработанные газы просекаю. Поменять эти шайбы несложно, по деньгам выходит около 1 тыс. рублей.

Другие неисправности мотора заметны реже, и связаны они большей частью с неграмотным обслуживанием или чрезмерной эксплуатацией. Признаком неполадки может стать шум двигателя на различных оборотах. Капремонт D4EB рекомендуется проводить каждые 150 тыс. км пробега, исключительно в профильных СТО Хёндай.

Общая проверка и удаление кокса

Рекомендуется проводить комплексную проверку после того, как мотор начнёт расходовать много масла, из заливной головки будет сапунить, и запускаться ДВС станет долго и проблемно.

Правильная диагностика обязана включать следующие операции:

• оценку уровня и качества масла;
• контроль дымности открытой горловины для лубриканта;
• сканирование давления горючего на средних оборотах и ХХ;
• тест по форсункам и режимам работы турбокомпрессора;
• замеры компрессии;
• диагностику свободного хода крыльчатки турбонагнетателя;
• контроль работы свечей накала.

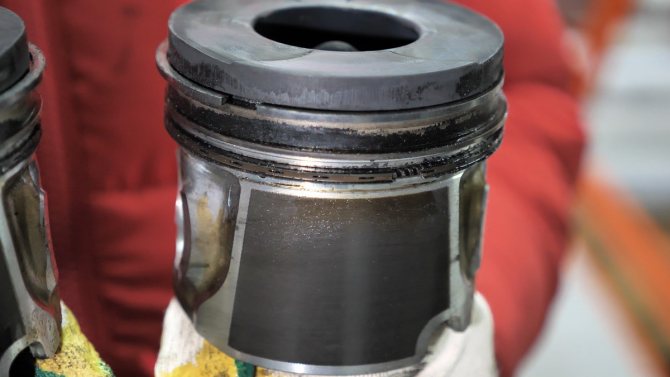

По результатам комплексной диагностики удастся выявить состояние поршневых колец, и при необходимости, провести их раскоксовку. Для осмотра уплотнительных колец форсунки снимаются, замеряется компрессия и проводится эндоскопия.

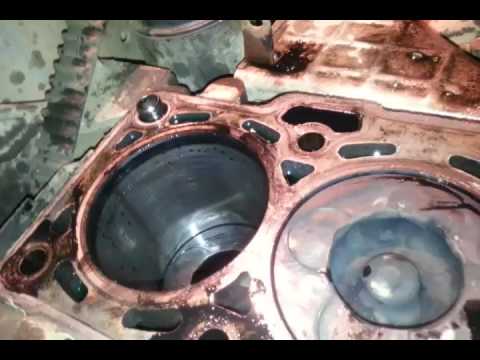

Проверка цилиндров двигателя
