Описание двигателя CD20

Ниссановский дизельный CD20

Двигатель CD20 можно назвать качественным, как и все ниссановские моторы данной серии. Производились они ровно 10 лет подряд, и за это время были несколько раз модернизированы. В итоге это семейство значительно расширилось. Двигатель начали выпускать на нескольких фабриках, входящих в концерн Ниссан, что позволило оптимизировать процесс сборки путём переноса собственных мощностей. Кроме того, несколько сторонних предприятий производили 20-й по контракту.

Агрегат получался всё более универсальным. Причиной этого стал прицел на новые линейки легковых авто, запускавшихся в то время Nissan.

Основными характеристиками всех моторов серии CD20 стали:

• дизельное питание;
• рабочий объём в 1973 куб. см;
• рядное, 4-цилиндровое исполнение.

Регламент обслуживания CD20

Надёжность этого мотора заслуживает одобрения — средний ресурс составляет 250 тыс. километров. Однако на практике встречаются установки, которые спокойно ходят и до 400 тысяч без капитального ремонта. Есть, конечно, обратные примеры — не проходит и 75 тыс. километров, как мотор отдаётся в ремонт. Это лишний раз доказывает важность своевременного проведения ТО.

Правильный подбор масла — одна из гарантий длительной эксплуатации данного мотора. Подходит практически любая полусинтетика и синтетика (в этом плане движок неприхотлив). Что касается вязкости, то этот параметр нужно подбирать в зависимости от сезона. При каждой замене масла, надо устанавливать новый фильтр, иначе пользы никакой не будет.

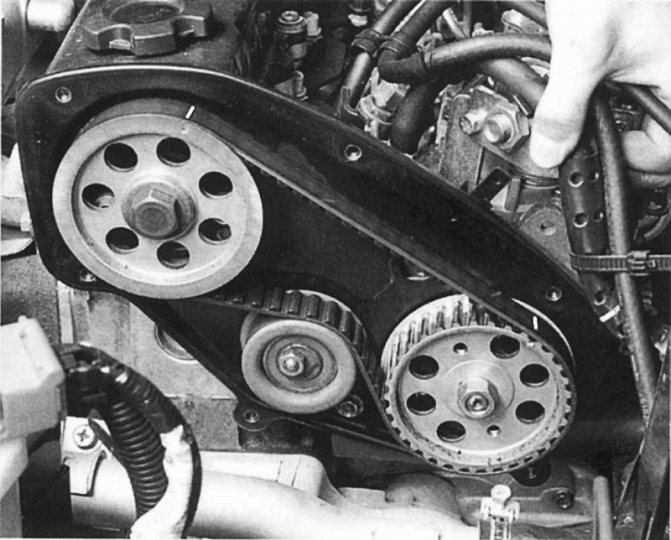

В качестве привода ГРМ CD20 используется ремень

Таким образом, обслуживание этого двигателя должно быть таким:

• каждый год заменять масло и фильтр;
• каждые 12 месяцев проверять приводные ремни вспомогательных агрегатов;
• каждый год проверять систему охлаждения, на 6-й год эксплуатации заменять антифриз;
• каждые 12 месяцев проверять состояние воздушного фильтра, заменять его через каждые 2 года эксплуатации;
• каждые два года проверять состояние топливных проводов;
• каждые 24 месяца заменять платиновые свечи зажигания.

Также в регулярной очистке нуждаются форсунки инжектора.

На какие автомобили устанавливались

Моторы устанавливались на популярных моделях автомобилей, их можно встретить в том числе в играх серии MTA. Впервые его можно было встретить на Ниссан Авенир, который выпускался с мая 1990 года.

В дальнейшем двигатель ставился на такие модели как Блюберд, Серена, Санни, Ларго, Пульсар. Причем на некоторых из них модификации двигателя могли устанавливаться на двух поколениях. Так как тяга у моторов достаточно мощная, их могли устанавливать на коммерческих фургонах Largo в качестве основного.

Последней моделью, на которой массово устанавливался cd20et стал Ниссан Авенир второго поколения. Эти машины оснащались подобным двигателем до апреля 2000 года.

Обзор неисправностей и способы ремонта

Двигатель CD20 со временем нуждается в проведении ремонта. Детали и узлы, которые ломаются быстрее остальных, приведены ниже:

1. Цепь ГРМ — служит она примерно 50 тыс. км, затем нуждается в замене, иначе возникнет необходимость в капремонте двигателя;
2. ТНВД — чувствительный насос, который нуждается в высокосортном топливе. К сожалению, качество продаваемой солярки на территории стран бывшего СССР, включая и Россию, оставляет желать лучшего;
3. Топливный насос — нуждается в замене раз в 100 тыс. км пути, так как полностью засоряется к этому времени;
4. Прокладка головки блока цилиндров — имеет свойство прогорать. Заменить её несложно;
5. ГРМ — из-за неисправности может падать компрессия или сбиваться цикл. Механизм нуждается в настройке;
6. Поршневые кольца имеют свойство залегать со временем. Это повод для капремонта — при этом важно обязательно менять коленчатый вал, так как аналогичных ремонтных размеров не встречается.

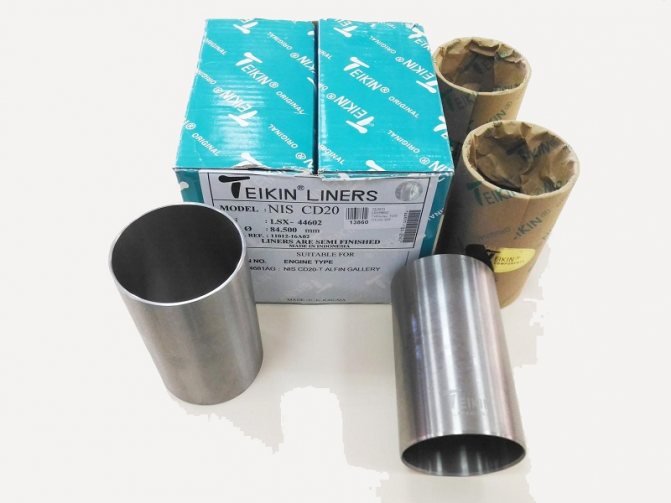

Гильзы Nissan CD20

Характерны для этого мотора также и другие неполадки:

• завоздушивание системы охлаждения;
• трескание ГБЦ при перегреве.

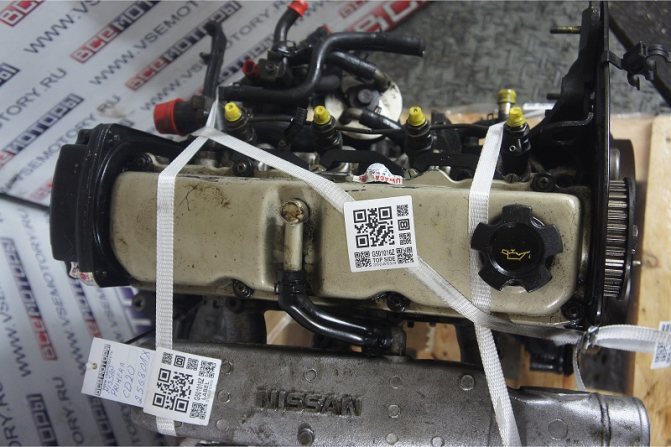

Слишком потрёпанный мотор CD20 целесообразнее заменить на контрактный, чем ремонтировать.

Ремонтопригодность

Разберем основные особенности ремонта этого двигателя. В процессе эксплуатации несмотря на положительные отзывы может потребоваться замена некоторых деталей. Это нормальный процесс.

Чаще всего, приходится сталкиваться с необходимостью замены привода ГРМ, ремни в среднем служат 50-60 тысяч километров. Цена этой работы невысока, но она убережет вас от капитального ремонта двигателя.

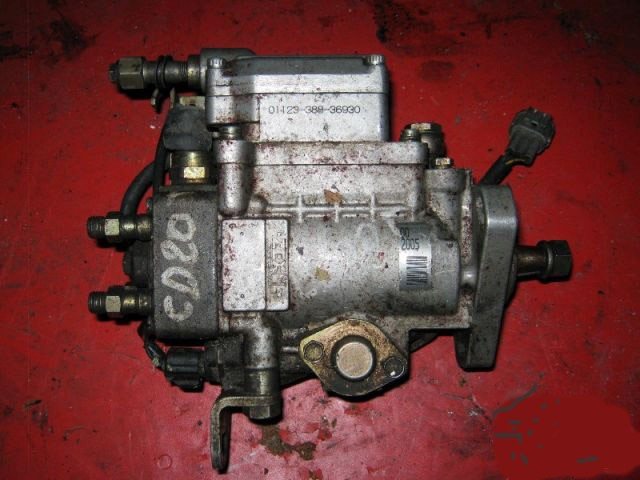

Также следует внимательно смотреть на качество топлива. ТНВД cd20 не слишком хорошо переносит загрязненное топливо и может выйти из строя.

При установке нового насоса нужно следить, чтобы метки совпадали. Где-то раз в 100000 км потребуется заменить топливный насос. Также может требоваться регулярно прочищать форсунки.

Головка ДВС также может доставлять некоторые проблемы. Прокладка под ГБЦ при определенных условиях может прогорать, но заменить ее несложно. Также может потребоваться установка лямбда-зонда на cd20e, лучше использовать деталь из Японии. Также может нарушаться циркуляция антифриза.

Зажигание не может сбиваться на cd20eti, в дизелях его нет. Причина в низкой компрессии или сбившемся цикле ГРМ. Иногда достаточно просто настроить ГРМ, стоит проверить в порядке ли поршневые кольца, если они залегли, требуется капитальный ремонт. При этом, для cd20et обязательно менять коленвал, так как нет ремонтных размеров. В некоторых случаях проще купить контрактный двигатель. На запуск двигателя может оказывать влияние система подогрева воздуха.

Этот мотор может иметь проблемы с навесным оборудованием. Часто отказывает стартер, точнее быстро изнашивается бендикс, достаточно просто его заменить. Еще из навесного оборудования может отказывать помпа. Рекомендуется при добавлении электронного оборудования устанавливать на автомобиль генератор cd20 90-амперный.

Особенно нужно уделять внимание трансмиссии. Руководство по эксплуатации говорит, что неправильная эксплуатация может привести к неисправности. В этом случае лучше приобрести целый комплект сцепления. Также мануал рекомендует раз в 40 тысяч километров менять смазку в АКПП.

Варианты тюнинга CD20

Практичнее всего провести свап на CD20T. В число обязательных работ входит перестановка выпускного коллектора с турбированного двигателя и переделка выхлопа. Также нужно будет заменить воздушные патрубки.

В качестве замены подойдут и другие моторы серии, включая CD20ET с электронным управлением. Кроме прокладок и описанных выше деталей, ничего менять не нужно. Некоторые отключают турбину, но делать этого не стоит, так как солярка начнёт хуже гореть, машина будет дымить и расходовать больше.

Установка более производительного ДВС повысит мощность CD20 на 20-40 л. с.

Система управления CD20: 1 — вакуумный насос; 2 — электромагнитный клапан воздушной заслонки; 3 — клапан воздушной заслонки; 4 — клапан системы РОГ; 5 — электромагнитный клапан РОГ2; 6 — электромагнитный клапан РОГ1

Какое масло лить

Выбор масла непосредственно влияет на срок эксплуатации двигателя. Причем качество сказывается на таких параметрах, как расход двигателя и мощность. Рекомендованы смазочные материалы 5W-30. Приобретать стоит сразу 5 литров. Оптимальное решение – осуществлять замену каждые 7 тыс. км. Так как дизельный двигатель этого типа достаточно быстро меняет характеристики смазочного материала. Причем производитель рекомендует замену каждые 10 тыс. км.

Отлично зарекомендовало себя синтетическое масло SAE 5W-30. Важно помнить, что использоваться в cd20t должно лишь специально изготовленное для дизельных моторов. Применяются таковые масла в моторах автомобилей Примера, Серена. Мотор чувствительный к качеству смазки, потому необходимо проверять визуально состояние таковой каждые 2-3 тыс. км.

Технические характеристики

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Какой японский двигатель лучше. Дизельные Двигатели Фирмы Nissan. Общий Обзор

Эта фирма выпускает полную гамму двигателей — от 1.7 л до рядных «шестерок» 4.2 л (есть и большего объема, но это уже не для легковых автомобилей). Дизели СD17и СD20 объемом 1.7л и 2.0л соответственно применяются на автомобилях малого класса Sunny, Almera, Primera.

Двигатель СD17 в настоящее время не выпускается. Оба мотора вихрекамерные верхневальные с прямым приводом клапанов и регулируемыми шайбами клапанными зазорами. Привод ГРМ зубчатым ремнем, а ТНВД приводится отдельным зубчатым ремнем. Моторы этой серии не имеют выраженных конструктивных особенностей и недостатков.

Средний ресурс их около 200 тыс. км.

У двигателя CD20 разных лет выпуска имеются отличия в головке блока, приносящие большие проблемы при поиске нужных запчастей.

Особенно это относится к прокладкам головки блока — их легко перепутать и даже установить не ту, которую надо.

Двигатель LD20 — довольно «древний » агрегат, устанавливавшийся в разные годы на автомобили Bluebird и микроавтобусы Vanette Это верхневальный вихрекамерный двигатель с ременным приводом распредвала и ТНВД.

На части моторов применен привод распредвала двухрядной цепью, а привод ТНВД — зубчатым ремнем. Такая конструкция дороже, но надежнее. На моделях Bluebird устанавливалась также модификация с наддувом. Из регулировочных особенностей дизелей Nissan надо отметить следующее.

У двигателей с единым ремнем привода ТНВД и ГРМ меткам на шкивах соответствуют метки не на корпусных деталях, а на зубчатом ремне. На старом ремне эти метки, естественно, стерты, поэтому без применения нового ремня осуществить правильную установку фаз газораспределения и впрыска может только очень опытный механик.

Цена ошибки велика — чаще всего это будет поврежденная головка блока.

Дизель LD28 — рядная «шестерка», аналогичная по конструкции LD20, но с цепным приводом ГРМ и ременным приводом ТНВД. Этот мотор выпускается как с турбонаддувом, так и без него. Особенность двигателя — рядный ТНВД фирмы Nippon Denso, обычно не применяемый японцами на легковых автомобилях. А устанавливался этот дизель в основном на легковые Laurel и Cedric.

Семейство двигателей TD23, TD25 и TD277 объединяет моторы, аналогичные по конструкции, но различающиеся по объему (соответственно 2.3, 2.5 и 2.7 л).

Эти дизели устанавливались на микроавтобусы Urvan, джипы Теггапо, Теггапо II, Pathfinder.

Двигатели данной серии — вихрекамерные, с чугунной головкой блока, нижним расположением распредвала (OHV) и приводом клапанов штангами и коромыслами. Привод распредвала и ТНВД — шестернями.

Двигатели довольно надежные, хотя тяжелые и шумные. На последних модификациях Terrano // механический ТНВД заменен на электронный. При этом электронным стало также управление турбокомпрессором и клапаном рециркуляции (EGR). Двигатель RD28T — рядный вихрекамерный шестицилиндровый объемом 2.8 л, устанавливался в основном на Patrol.

В большинстве случаев выпускался с турбонаддувом, атмосферные модификации встречаются очень редко. Двигатель верхневальный (ОНС), с прямым приводом клапанов через гидротолкатели.

Привод ТНВД и распредвала — зубчатым ремнем. Вообще это хорошо уравновешенный «тихий» мотор. Топливный насос фирмы Zexel до 1997 года механический, а с 1997 года — с электронным управлением.
