С окончанием выпуска 3VZ-E/FE, Тойота в период с 1995 по 2004 г. производила бензиновый двигатель 5VZ-FE, модификацию шестицилиндровых V6 Toyota серии VZ, L 3,4 л (3,378 куб. см) и конфигурацией ГРМ типа DOHC (с 2-мя распредвалами в ГБЦ). Основу конструкции атмосферного 5VZ-E составила конструкция 3VZ-E.

Движок можно назвать многоразовым, так как имеет чугунный БЦ, что делает возможной замену гильз или их проточку под ремонтные размеры. К тому же, поршни выполнены с проточками для исключения удара клапанами при обрыве ремня ГРМ. Учитывая это, не надо будет проводить капитальный ремонт блока. Шатуны выполнены из кованой стали.

Мотором 5VZ-FE оснащались

Тойота:

• 4 Раннер;
• Ленд Крузер Прадо (c 1995 по 2004 г.);
• Такома (с 1995-2004 г.);
• Тундра (с 2000 по 2004 г.);
• Т-100 (с 1995 по 1998 г.);
• Гранвия (с 1995 по 2002 г.).

ГАЗ:

• 3111 Волга (с 2000 по 2004 г.).

Характеристики двигателя 5VZ-FE

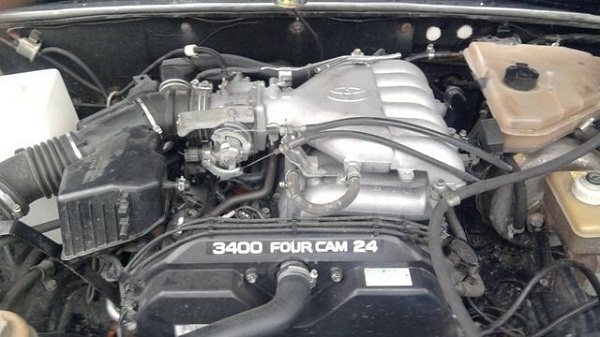

Двигатель Тойота 3.4 5VZ
Двигатель 5VZ-FE имеет следующие технические характеристики:

• точный объем (куб.см) – 3378;
• степень сжатия – 9,6;
• питание – инжектор;
• мощность (л.с.) – 190;
• крутящий момент (Н/м) – 298;
• блок цилиндров из чугуна;
• количество цилиндров – 6;
• клапанов на цилиндр – 4;
• используемое топливо – бензин марки АИ-95;
• экологический класс – Евро 1, 2;
• диаметр цилиндра (мм) – 93,5;
• ход поршня (мм) – 82;
• привод ГРМ – ремень;
• объем масла в двигателе (л) – 5,3;
• допустимый расход масла (гр/1000 км) – в пределах тысячи;
• периодичность замены смазки (км) – в диапазоне от семи до десяти;
• годы выпуска 5ВЗ-ФЕ – с 1995 по 2004;

• примерный ресурс (км) – согласно эксплуатационным данным более трехсот тысяч.

Блок цилиндров 3.4 5ВЗ

Расход топлива

Расход топлива двигателя Тойота 5VZ-FE рассмотрим на примере внедорожника Тойота Ленд Крузер Прадо 90 с автоматической трансмиссией. При использовании бензина марки АИ-92 расход составит (л/100км):

• 13,5 – в смешанном цикле;
• 11,1 – по трассе;
• 17,6 – в городе.

Тойота Ленд Крузер Прадо 90

Свап и расширенное использование двигателя в России

Для свапа покупают не только контрактные двигатели из Японии. Предпочтение нередко отдают и российским б/у вариантам, оказавшимся на разборках. Лучше все-таки выбрать хороший контрактный мотор с небольшим пробегом и обеспечить необходимый ресурс. Цена такого двигателя стартует с 80 000 рублей, а стоимость модели в идеальном состоянии приближается к 100 000 р.

Свап имеет некоторые особенности:

• лучше всего покупать сразу полный комплекс для установки с навесным, проводкой и родным ЭБУ;
• учитывайте экологический класс на уровне Евро-3, если собираетесь делать сертификацию или легализацию;
• ставить лучше силовые установки, которые не разбирались, даже неправильный момент затяжки ГБЦ может убить покупку за 2-3 тысячи км;
• установка возможна только на автомобили с большим подкапотным пространством, иначе вся начинка не поместится;
• особое внимание обратите на схему подключения электрических деталей и датчиков, для этого потребуется мануал.

Ставят мотор 5VZ-FE со значительными переделками на Волги, УАЗ Патриот, УАЗ Буханка или Хантер. Также умельцы устанавливают такие двигатели на Газель. Есть предложения по монтажу данной модели силового агрегата на микроавтобусы, такие как Renault Master. Но хорошей базы отзывов для анализа таких переделок нет.

Технические особенности двигателя 5VZ-FE

Базой для разработки двигателя Тойота 5VZ-FE стала силовая установка 3VZ-E. С него переняли шести цилиндровый блок (V6) с шестидесяти градусным углом развала.

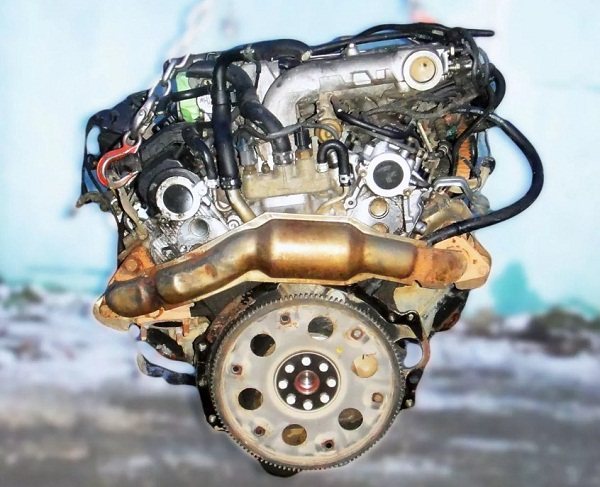

Силовая установка 3ВЗ-Е

При этом размер диаметров цилиндров увеличился до 93,5 мм, тогда как у предшественника он составлял 87,5, что поспособствовало получению объема в 3,4 литра. Также конструкторы задействовали новую поршневую группу со степенью сжатия 9,6. Головка блока цилиндров двигателя 5ВЗ-ФЕ оснащена двумя распредвалами.

ГБЦ Тойота 3.4 5ВЗ-ФЕ

Выполнена модернизация вентилятора системы охлаждения, приводного ремня газораспределительного механизма, выпускного коллектора, системы зажигания DIS-3 с задействованием трех катушек на каждые два цилиндра, смонтирован маслоохладитель и фазированный впрыск топлива. Увеличена длина впускного коллектора, а также исключена система ACIS.

Также двигатель Тойота 3.4 5VZ-FE обладает следующими техническими особенностями:

1. Для изготовления блока и гильз цилиндров используется чугун, что облегчает капитальный ремонт.
2. Впускной коллектор и ГБЦ из алюминия.

   Впускной коллектор Тойота 3.4

3. Функционирование системы воздушного охлаждения обеспечено вискомуфтой.
4. Выпускной коллектор изготовлен из чугуна, кованный коленчатый вал из стали.

   Коленвал 3.4 5VZ-FE

5. Повышенный ресурс навесного оборудования.
6. Автоматическое регулирование натяжки зубчатого приводного ремня газораспределительного механизма.
7. Тарельчатые толкатели клапанов, под которыми расположены регулировочные шайбы.
8. Отсутствие гидрокомпенсаторов.

Плюсы и минусы

Изначально устройство ДВС V-образного типа значительно сложнее рядных четверок и шестерок. Основными недостатками конструкции 5VZ-FE являются:

• повышенный расход масла и бензина;
• склонность к перегреву блока и трещинообразования ГБЦ;
• сложная процедура замены ремня ГРМ, так как придется снять навесное оборудование.

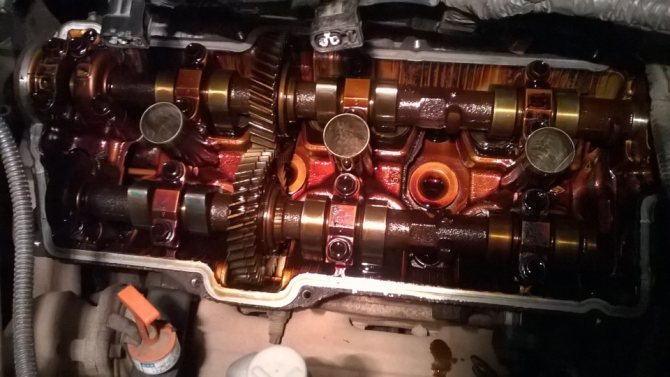

Регулировка клапанов 5VZ-FE

С другой стороны, мотор идеально подходит для автоматических и механических КПП и «раздаток» нескольких типов. Запаса мощности хватает с избытком даже для тяжелых пикапов и микроавтобусов. Допускается применение топлива АИ-92, снижены требования к качеству смазки, так как здесь нет гидротолкателей и гидромуфт регулировки фаз.

Вискомуфта считается изобретением «для ленивых» водителей, работает в любые морозы, но является достаточно капризным узлом мотора. Даже в тяжелых условиях эксплуатации расход топлива укладывается в показатель 20 л/100 км, по трассе составляет около 13 л/100 км. По оценкам водителей движок 5VZ-FE имеет рейтинг +4 балла.

Обслуживание

ГРМ 3.4 5ВЗ-ФЕ

Для поддержания ресурса двигателя 5VZ-FE понадобится проводить своевременное техническое обслуживание. Далее представлены работы, которые выполняются с набегом конкретного километража:

1. 7500 – смена моторного масла и масляного фильтра;
2. 20000 – замена свечей зажигания;
3. 30000 – проверка, регулировка зазоров клапанов;
4. 40000 – смена антифриза и топливного фильтрующего элемента;
5. 60000 – проверка чистоты каналов впускного коллектора;
6. 90000 – смена ремня ГРМ и навесного оборудования.

Вискомуфта с вентилятором Тойота 3.4 5VZ-FE

Также рекомендуется один раз в год менять воздушный фильтр и раз в два года чистить картер. Еще контролируйте состояние вискомуфты.

Возможности тюнинга и увеличения мощности 3VZ-FE

Для Камри и 185 сил хватает, но с целью спортивного интереса многие владельцы получают дополнительно 30-40 лошадок. Манипуляции с ЭБУ практически ничего не дадут, нужно делать портинг ГБЦ и ставить систему холодного впуска топлива, также придется менять выхлопную систему, установив прямоток.

Если и этого вам покажется мало, можно купить некий Charger – набор турбины с 1MZ от компании TRD или комплект наддува от Supra. Переделок будет много, а результат для V6 все равно вряд ли порадует спортивными характеристиками.

Возможности тюнинга здесь скрыты в других категориях. Можно расточить блок, установить новую поршневую с более мощных агрегатов, а также поставить уникальные турбины. Тогда результат будет отличным, но и расход перевалит за разумные рамки.

Недостатки и слабые места 5VZ-FE

Основные слабые места двигателя 3.4 модификации 5VZ-FE практически идентичны модели 3VZ-FE. При этом первый надежнее, чем мотор Тойота 3.0 3VZ.

Рассмотрим основные минусы, с которыми можно столкнуться используя мотор Тойота 5VZ-FE:

1. Наиболее распространенная проблема перегрев. Он сопровождается снижением уровня антифриза из-за прогоревшей прокладки головки блока цилиндров, иногда наблюдается образование трещин в ГБЦ 5ВЗ. Если уровень охлаждающей жидкости в норме, то понадобится проверить загрязненность радиатора и его крышку, работу охлаждающего вентилятора и термостата.

   Прокладка ГБЦ Тойота 3.4 5VZ-FE

2. Износ вкладышей шатунов.
3. В результате естественного старения узловых элементов двигателя, наблюдается повышенное потребление моторного масла.

Обзор неисправностей и способы их ремонта

Изначально поршни выполнены без цековки, поэтому мотор 5VZ FE во время внезапного обрыва ГРМ ремня гнет клапана. Для этого силового привода характерны следующие неполадки:

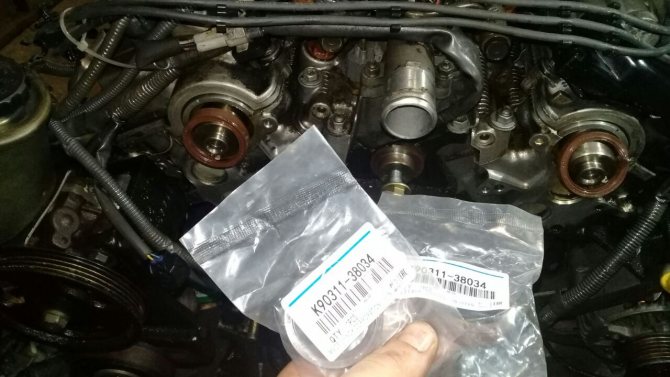

Ремонт 5VZ-FE

Вентилятор системы воздушного охлаждения приводится в действие вискомуфтой. Этот узел выходит из стоя чаще ременного привода, но более комфортен в эксплуатации.

Тюнинг

Тюнинг мотора Тойота 5VZ-FE с использованием спортивных валов и подобных элементов сопровождается большими капиталовложениями. Да и при установленной мощности мотора такая затея выглядит, как минимум, нецелесообразно.

Двигатель 5ВЗ-ФЕ с компрессором Eaton M62

При желании повысить мощность двигателя купите турбокит TRD. Рекомендуется поискать бывший в употреблении, что позволит сэкономить немалую сумму. Также понадобится установить форсунки от 2JZ-GE. Это приведет к увеличению мощность до 250-260 лошадиных сил.

Форсунки от 2JZ-GE

В дальнейшем можно установить новый шкив на 56 мм (2.2″), что повысит давления до 0,6 Бар и лошадиных сил до двухсот восьмидесяти. При условии использования бензина марки АИ-98. Допускается монтаж шкива 2.1″ и даже 2″, что сопровождается увеличением наддува до уровня 0,75 Бар и ростом мощности более трехсот лошадиных сил.

При этом обязательно понадобится уменьшать степень сжатия или монтировать впрыск водометанола. С помощью установки системы прямого выхлопа можно прибавить мотору Тойота 5VZ-FE порядка 10 л.с.

Главные преимущества «шестерки» 4VZ от Toyota

1. Неприхотливый к условиям работы. Агрегат можно эксплуатировать практически везде. Он не чувствителен к высоким и низким температурам, отлично заводится.
2. Инжектор. Традиционная система впрыска MPI без модных в то время экспериментов делает узел подачи топлива в мотор очень сильной стороной агрегата.
3. Ровность работы даже на большом пробеге. После 300 000 км двигатель работает ровно, отлично заводится, нет проблем с блоком и поршневой группой.
4. Высокая надежность. Достаточно вовремя и качественно обслуживать агрегат, чтобы вообще не испытывать никаких проблем до окончания заявленного выше ресурса.
5. Возможность тюнинга. Как минимум, можно приобрести комплект турбины и увеличить мощность и крутящий момент на 20-30%. Также можно поработать с коллектором, выхлопной, форсунками.
6. Мало мелких поломок. Этот мотор при нормальном выборе будет экономить ваше время и ваши деньги. Он не заставит постоянно ездить на сервис и оставлять там свои средства.

На какие автомобили устанавливался 5VZ

Toyota T100

Двигатель 5VZ-FE использовался на нижеперечисленных моделях Toyota:

• T100 – 1995 по 1998 год;
• Tacoma – с 1995 по 2004;
• 4Runner N180 – с 19995 по 2002;
• Granvia XH10 – с 1995 по 2002;
• Land Cruiser Prado J90 – с 1996 по 2002;
• Tundra XK20 – с 2000 по 2004;
• Land Cruiser Prado J120 – с 2002 по 2004.

Также в период времени с 2000 по 2004 год силовой агрегат 5ВЗ устанавливался на GAZ 3111.

GAZ 3111

История создания двигателя

Используемый до 1988 года в модельном ряду автомобилей компании силовой агрегат Toyota MZ не полностью отвечал требованиям по усредненному крутящему моменту, что создавало определенные проблемы при эксплуатации техники. В это время компания Nissan представило новый двигатель VG, который соответствовал предъявляемым условиям эксплуатации. Для повышения реализации автомобилей на международном авторынке и противодействию конкурирующей компании конструкторы компании Toyota разработали новый 2-литровый бензиновый мотор с двумя распределительными валами в головке цилиндров (DOHC), получивший аббревиатуру 1VZ-FE.
