Что такое AUX и для чего он нужен

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

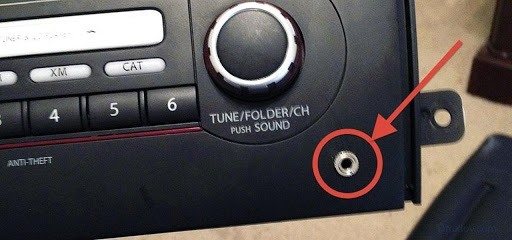

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Подготовка

Перед тем, как оборудовать магнитолу AUX-выходом, необходимо демонтировать ее с передней панели автомобиля. Штатные магнитолы, устанавливаемые производителем, обычно крепятся к кронштейнам с помощью саморезов или винтов. Также крепление магнитолы может осуществляться с помощью защелок или боковых фиксаторов.

Демонтаж магнитолы осуществляется в следующей последовательности.

1. Сначала необходимо снять пластиковую декоративную пластинку по периметру магнитолы. Она крепится с помощью защелок, для снятия пластину можно поддеть плоской отверткой или ножом и аккуратно вынуть.
2. После снятия накладки нужно снять магнитолу с креплений кронштейнов. Лучше всего использовать для этого набор штатных ключей для отжимания защелок. Ключи нужно вставить в разъемы и с их помощью отогнуть защелки. После того, как защелки отжаты, нужно придерживая магнитолу за выступающие части вынуть ее из ниши.
3. Если фиксация магнитолы в нише панели осуществляется с помощью винтов или саморезов, то для демонтажа понадобится отвертка. Желательно использовать магнитную отвертку, чтобы открученные винты или саморезы не потерялись.
4. После того, как магнитола демонтирована, нужно отсоединить ее материнскую плату от проигрывателя. Для этого нужно отжать пластиковые защелки с помощью отвертки и открутить болты крепления передней панели магнитолы r боковым стенкам. Затем нужно снять заднюю и боковые крышки устройства, отсоединить шлейфы и убрать проигрыватель.

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

• Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
• Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
• Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
• Нет необходимости заменять встроенную магнитолу.
• Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
• Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

Вариант с адаптером

Подключить USB к магнитоле можно посредством специального адаптера. Сейчас существует богатый выбор таких средств. Переходник подходит не только для USB, но и для карт памяти.

Большинство магнитол на торце имеют подходящее гнездо. Необходимо проделать следующее:

1. Вытащить магнитолу.
2. Найти гнездо подключения.
3. Отсоединить разъем дискового проигрывателя.
4. Вместо него установить USB в магнитолу.

Магнитола распознает такую операцию как простую смену плеера. Если она выводит формат MP3 c дискового носителя, то сумеет и с флеш-накопителя.

Можно поступить еще проще и вставить в адаптер карту памяти со смартфона, если такая функция поддерживается.

Помимо достоинств, такое решение имеет и недостатки. Когда владелец решит сменить машину, ему придется поменять и адаптер, потому что у каждого авто свой протокол управления. А при покупке новой машины это не такая уж и острая проблема.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Подготовительные мероприятия

• Чтобы включить музыку, ее нужно подготовить. Другими словами, составьте плейлист и закиньте его на свой носитель – , телефон, mp3-проигрыватель и т.д.
• Если планируете использовать телефон, приобретите шнур с USB-разъемом с одной стороны и входом для гаджета с другой. Кстати, если на зарядном устройстве отсоединяется адаптер (вилка), скорее всего, включить в машине музыку удастся с помощью родного кабеля.

• Если вы решили включить музыку в авто через USB, неизбежно столкнетесь с главным минусом такого подключения – зависимость от шнура. А потому, если ваш провод от зарядника слишком короткий, рекомендуем приобрести другой, как можно длиннее.

Проблемы при использовании AUX

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

1. Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
2. Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
3. Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
4. Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
5. Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

Преимущества USB подключения в машине

Если вы внимательно прочитали предыдущие разделы, заметили, воспроизводить музыку в машине через USB, чрезвычайно, просто. В этом и заключается главный плюс такого подключения. Еще, проводная передача не искажает качество звуковой дорожки, в отличие от беспроводного Bluetooth, например. Меломаны, которые внедрили в свои машины навороченные акустические системы, непременно оценят это преимущество. Ну и, в качестве приятного бонуса здесь выступает одновременная зарядка мобильного. Абсолютно все остальные способы подключения телефона к автомагнитоле подразумевают его быструю разрядку. А тут, одним действием вам удастся включить и музыку, и питание для батареи.

Что касается минусов, мы уже писали выше, безусловно – это неудобства, связанные с манипуляциями со шнуром. Если он слишком короткий, чтобы ответить на звонок, придется его отсоединять. Если очень длинный – будет путаться и мешаться в салоне. Также USB соединение не передает на колонки машины входящие вызовы и голосовые сообщения (как, например, Bluetooth). Водитель вынужден отвлекаться от дороги, что небезопасно.

Первый способ

Для этой цели понадобится любой ненужный китайский MP-3 плеер, считывающий композиции с флешки и карт памяти, главное чтобы у него имелся разъем под наушники. Из него вам понадобится лишь аудио сигнал.

• Разобрав магнитолу и сняв CD привод, плюсовой провод питания музыкального MP3 плеера припаивается к контакту старой системы, где после запуска находится напряжение. Подключив звук, берется провод и соединяется с выходом плеера и AUX входом магнитолы. После этого плата плеера монтируется в основание акустической системы, сняв привод — свободного места там хватает.
• Главное, подсоединить все правильно, чтобы избежать короткого замыкания. Кнопки управления плеера выводятся к ненужным кнопкам управления CD привода. Собрав магнитолу можно наслаждаться музыкой с цифровых носителей, с флешки, для этого нужно лишь включить механизм AUX. Композиции при этом можно перелистывать кнопками.
• Перед включением запуска музыки с флешки нужно убавить звук, это избавит от громкого сигнала когда входной сигнал достаточно сильный.
