Подключение телефона к машине

Частый вопрос возникает у тех автомобилистов, которые предпочитают простые и доступные соединения. Итак, как подключить телефон в машине через aux. Множество современные автомобили оснащены AUX входом. Чтобы подключиться, необходимо:

1. Приобрести специальный аудиокабель. Длина кабеля бывает разная, но лучше всего покупать 2,0 метра.
2. Подключаете аукс к магнитоле и телефону.
3. Уровень громкости мобильного телефона уменьшаете, громкость магнитолы приводите в максималь
4. Включите музыку на телефоне и на нем же увеличиваете громкость. Звучание устанавливаете по собственному желанию.

AUX-соединение имеет свои преимущества. Это:

1. Простота управления.
2. Можно установить громкую связь в машине.
3. Универсальность.
4. Есть возможность производить подключение на простых устройствах автомобиля.

Также существуют и недостатки:

1. Во время сообщений и звонков происходит прерывание музыкального воспроизведения.
2. Корректировка громкости на смартфоне и аудиомагнитоле.
3. Некоторые устройства имеют aux-выход на задней панели.
4. Телефон не подзаряжается устройством, поэтому может в любой момент разрядиться.

Другой способ подразумевает подключение мобильного аппарата через USB-кабель. Происходит подключение через цифровой вход-выход. Чтобы произвести соединение, необходимо:

1. Купить универсальный кабельный шнур. Подключить в разъемы смартфона и магнитолы.
2. Затем дождаться момента, когда появится надпись «USB-соединение». Выбираете режим «Передача данных».
3. На аудиомагнитоле включается режим воспроизведения USB.

Этот способ имеет множество положительных сторон. Например, вместе с произведением музыку происходит зарядка телефона.

Некоторые водители интересуются, как подключить блютуз в машине к телефону. Этот метод используется тогда, когда смартфон и магнитола имеют нужные функции. Является более современным и мобильным вариантом подключения, так как современные автомобили имеют встроенный Bluetooth.

Справка! Убедитесь, что аудиомагнитола поддерживает блютуз.

Подключить телефон к автомобилю можно следующим образом:

1. Активировать Bluetooth на двух устройствах.
2. Выбираете любое устройство и осуществляете поиск ближайших Bluetooth связей.
3. Затем выбираете нужное устройство, даете запрос на соединение и обмениваетесь кодом.

Данный способ считается самым удобным, так как не требуется кабель.

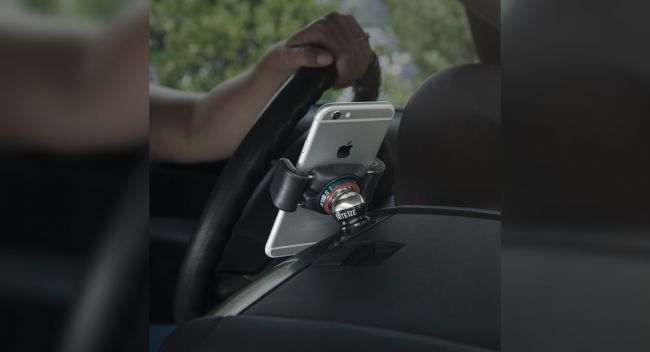

Как закрепить смартфон в автомобиле

Смартфон стал неотъемлемой частью жизни каждого человека. Если раньше им пользовались только те, кто хотел, то сейчас без него нельзя ни учиться, ни работать. Все важные события, которые происходят вокруг нас, тоже связаны с телефоном. Им можно пользоваться везде, кроме одного места — автомобиля, если выступаешь в качестве водителя.

Не секрет, что за пользование мобильным телефоном во время движения предусмотрен штраф. Но что делать, если ждешь с работы важного звонка, а времени на остановку практически нет? Такой запрет не означает, что в автомобиле нельзя пользоваться смартфоном совсем — его просто нельзя брать в руки. Однако, никто не запрещает закрепить телефон таким образом, чтобы он всегда находился в поле зрения. Рассмотрим самые распространенные способы фиксации смартфона и планшета в машине.

Присоска на стекло. Заметим сразу, что это очень неудобная конструкция, от которой многие автовладельцы давно отказались, но упомянуть ее нельзя. Держатели на присосках отличаются крупными габаритами. Раньше, когда на рынке не было представлено никаких других приспособлений, многие выбирали этот вариант. Да и сегодня его можно встретить в некоторых автомобилях. Из-за того, что конструкция имеет относительно большие размеры и крепится непосредственно на лобовом стекле, она значительно ограничивает обзор водителя. Кроме того, из-за немалого веса она постоянно отрывается и падает вместе с телефоном, поэтому есть риск разбить гаджет. Еще один серьезный недостаток можно отнести к незнанию правильной установки. Например, можно поставить приспособление так, что оно попадет в поле срабатывания подушки безопасности. Если возникнет аварийная ситуация и система безопасности сработает, пластиковую конструкцию может отрекошетить, а это грозит получением серьезным травм.

Кронштейн на клее. Данное приспособление оснащается с обратной стороны липкой лентой. Чтобы прикрепить конструкцию к основанию, нужно снять защитный слой. Держатель можно поставить в любом месте салона.

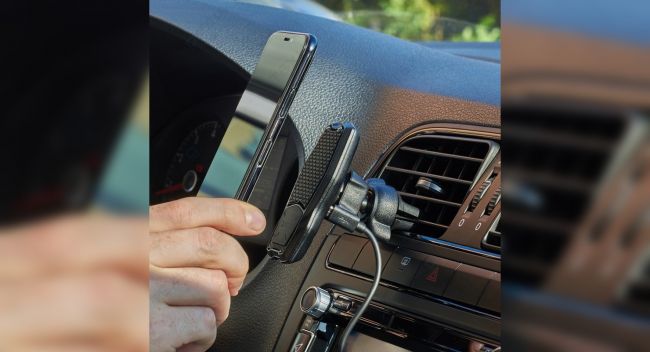

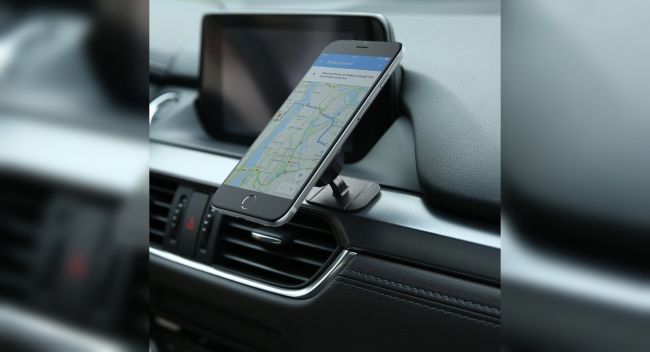

Магнитная консоль. Очень удобное приспособление, к которому прибегают многие автовладельцы. В комплекте на рынке продается магнит и магнитная лента с клейкой стороной. Последнюю нужно приклеить на заднюю поверхность телефона, а магнит вставить в воздуховод. После этого можно без проблем фиксировать телефон и в любое время отвечать на звонки. Практика показывает, что конструкция держится прочно и не отваливается даже на кочках.

Магнитола. В некоторых автомобилях до сих пор можно встретить мультимедийные системы, которые оснащены функцией проигрывания лазерных дисков. Такие носители информации уже давно ушли из оборота и сегодня почти не используются. Поэтому производители гаджетов придумали разъемам новое применение. Некоторые держатели смартфонов крепятся прямо в щель, куда вставляются диски.

Канцелярские резинки. Пожалуй, один из самых надежных и бюджетных вариантов. Нужно взять несколько резинок, продеть их между прутьев дефлекторных решеток, которые предусмотрены в конструкции любого кондиционера. После этого в петли вставить смартфон.

Итог. Использование смартфона за рулем запрещено. Однако, его можно закрепить так, чтобы дисплей был виден постоянно, и не переживать, что в дороге можно пропустить важный звонок или уведомления.

• Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.

Смотреть все фото новости >>

Часть 2. Как подключить смартфон к авто — приступаем к практике

После того как мы подковались теоретически (см. Часть 1) и уже представляем, что стоит, а чего и не стоит ожидать от подключения смартфона к вашему авто, можем переходить к практике.

Начнем с того, что для успешной авто диагностики важно наличие 3 устройств: 1. Автомобиль 2. Адаптер 3. Мобильное устройство (ноутбук, ПК, смартфон)

Автомобиль

Итак, у вас есть машина и вы хотите знать можно ли, и если можно, то с помощью чего подключаться к вашему автомобилю. Наличие диагностического разъема (DLC)
, основная функция которого — обеспечить связь диагностического сканера с блоками управления, автоматически предполагает возможность подключиться к бортовому компьютеру автомобиля извне, в том числе и со смартфона используя соответствующий адаптер. Но как уже говорилось в предыдущей части из множества различных DLC разъемов и проприетарных протоколов мы рассмотрим только соответствующие своду стандартов OBD-II, тем более что данному стандарту соответствует большинство современных автомобилей.
И так, первый вопрос: Соответствует ли мой автомобиль стандарту OBD-II?
Предпосылками может быть:

• машина выпускалась для рынка США (OBD-II) после 1996 г.
• машина выпускалась для рынка Евросоюза (EOBD), бензиновые после 2001 г., дизельные после 2004 г.
• машина выпускалась для рынка Японии (JOBD) после 2004 г.

Если машины выпускались для других рынков: СНГ, Азии, Африки и т.д., то четкую дату и гарантии поддержки OBD-II установить сложнее. Также нужно помнить, что некоторые производители могли поддержать стандарт и в более ранних моделях своих автомобилей.
Следующим шагом может быть поиск соответствующей наклейки под капотом авто.

Наклейка должна содержать информацию о соответствии стандарту и может содержать аббревиатуры OBD-II, EOBD или JOBD. Выглядеть она может по-разному, вот некоторые из возможных вариантов. Независимо от успешности поиска на предыдущих шагах, настало время отыскать сам
диагностический разъем
. Если машина соответствует OBD-II, то разъем обязательно найдется и к нему можно будет подключиться для дальнейших исследований. Если уверенности в совместимости еще нет, то наличие и форма разъема могут послужить дополнительным ключом к разгадке тайны DLC.

Мы ищем 16-контактный диагностический разъем трапециевидной формы, такой как на рисунке. Разъем DLC должен соответствовать стандартам SAE J1962. Согласно этим стандартам, разъем DLC обязан занимать определенное центральное положение в автомобиле. Он должен находиться в пределах 16 дюймов (40 см) от рулевого колеса. Производитель может разместить DLC в одном из восьми мест, определённых EPA. Каждый контакт разъема имеет свое назначение.

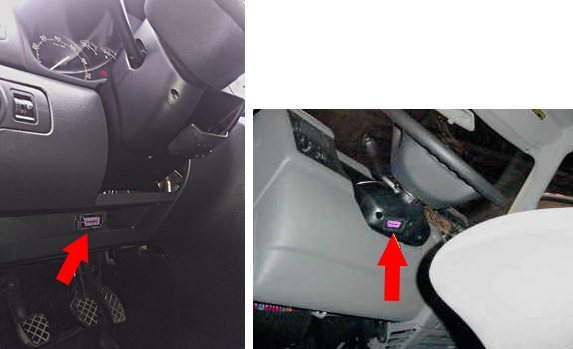

В соответствии со стандартом диагностический разъем должен располагаться недалеко от рулевой колонки, чаще всего внизу под торпедой левее, правее или непосредственно под рулевой колонкой. Однако встречаются и экзотические случаи: за панелью на передней стороне торпеды, за откидным ящичком возле водительской двери и т.д., всего возможных мест расположения 8, мы попытались проиллюстрировать картинками со стрелочками и подсказками где можно искать разъем.

1. На стороне водителя, под щитком приборов, в области под рулевой колонкой: Skoda Octavia Tour, 2008 г., Volkswagen Transporter 2002 г.

2. На стороне водителя, под щитком приборов, в области между дверью водителя и рулевой колонкой — Ford Focus C-Max, 2006; Ford Focus (USA) 2001 г., Fiat Linea, 2008; Subaru, Impreza WRX, 2005.

3. На стороне водителя, под щитком приборов, между рулевой колонкой и центральной консолью. Также разъем может находиться на самой консоли со стороны водителя. Honda Civic 2009 г. 4. На стороне водителя, в области щитка приборов, между рулевой колонкой и центральной консолью Volkswagen Passat 1996 г… 5. На стороне водителя, в области щитка приборов, между дверью водителя и центральной консолью BWM X5 2001г. 6. Центральная консоль, на вертикальной поверхности (радио, пульт управления отоплением и т.д.). Доступ к диагностическому разъему может быть закрыт пепельницей, монетницей, держателем стакана и т.д. Honda Accord (США) 1997г. 7. На стороне пассажира, на центральной консоли Honda Shuttle 1996 г.в… 8. Центральная консоль, на горизонтальной поверхности Volvo 850 95-97г.в.. Возможные результаты поиска:

• разъем нашелся, но он не похож на изображенный на картинке: прямоугольный/квадратный/круглый, у него не 16 контактов и т.п. Шансы подключиться достаточно малы, даже если вы узнаете соответствие контактов распайке OBD-II и сможете спаять (купить) переходник, вероятность что будет полная совместимость протоколов мала. В этом случае стоит продолжать, только если вы достаточно хорошо подготовитесь в плане совместимостей сигнальных и логических протоколов и их «диалектов».
• разъем есть и он полностью соответствует описанию OBD-II. Шансы на успешное подключение значительно увеличиваются. Дополнительно можно спросить на автомобильных форумах, где делятся опытом автовладельцы аналогичных моделей.

Адаптер

Следующим пунктом идет выбор адаптера, которые также могут отличаться как по типу соединения с компьютером/смартфоном (USB, Bluetooth, Wi-Fi) так и по схемотехнике, и, как результат, по командному интерфейсу. Как таковые команды OBD-II унифицированы, но поскольку OBD-II объединяет несколько различных сигнальных протоколов, полного единообразия не получается.

• Во-первых, для передачи информации могут использоваться различные физические линии (контакты), K-Line, L-Line…
• Во-вторых, могут значительно отличаться частоты передачи от 4,8 до 500 Кбод.
• В-третьих, могут отличаться правила формирования вспомогательной информации: заголовков и окончаний пакетов.

Собственно адаптер предоставляет возможности автоматического или программного управления типом и параметрами соединения. Смартфон или компьютер подключается к адаптеру по проводному или беспроводному соединению и получает команды высокого уровня. Исполнение соответствующих команд предполагает либо изменение настроек самого адаптера, либо ретрансляцию OBD-II команд на бортовой компьютер автомобиля в соответствии с настройками адаптера.
Подавляющее большинство современных адаптеров базируется на микроконтроллере ELM327, пиратских копиях ранней версии ELM327, либо на микроконтроллере STN1110 (совместимом с ELM327 на командном уровне). Как уже упоминалось выше для связи с компьютером или смартфоном может использоваться беспроводное (Bluetooth, Wi-Fi Direct) или проводное (USB, RS232). Во всех случаях речь идет о последовательном соединении поверх перечисленных интерфейсов. Выбор конкретного типа интерфейса зависит от возможностей поддержки данного интерфейса вашим компьютером или смартфоном.

Мобильное устройство

(ноутбук, ПК, смартфон и т.д.)
Рассмотрим типы устройств по порядку:
Компьютеры.
В ноутбуке, как правило, есть все интерфейсы и выбор определяется ценой, удобством подключения, возможностями использования адаптера с другими устройствами, а также поддержкой со стороны ПО данного типа интерфейса.

iPhone & iPad.

Единственный доступный вариант подключения (не считая экзотики в виде специализированного кабеля или сертифицированных Bluetooth адаптеров) это Wi-Fi Direct соединение, поскольку доступ к Bluetooth соединению средствами стандартного API ограничен и не позволяет установить необходимый тип соединения с адаптером.

Android.

Наиболее распространенный вариант — Bluetooth адаптер. Wi-Fi Direct может поддерживаться либо на «рутированных» устройствах, либо на версиях Android 4.x, также на некоторых устройствах могут быть нюансы с аппаратной поддержкой Wi-Fi Direct. Если ваше мобильное устройство поддерживает USB-host порт, то есть вариант подключения и USB адаптера.

Windows CE, Windows Mobile, Windows Phone.

Windows CE и Windows Mobile устройства достаточно открыты в плане низкоуровневых аппаратных интерфейсов, соответственно при наличии физического интерфейса в устройстве подключиться к нему будет возможно. Чаще всего используется Bluetooth адаптер. Windows Phone устройства версий 7.x не имеют необходимого доступа к Bluetooth и Wi-Fi на уровне стандартного API. Реализация взаимодействия с адаптером на этих устройствах проблематична. Windows Phone 8.x получил необходимый уровень поддержки для работы с Bluetooth адаптерами.

BlackBerry.

Возможна реализация взаимодействия с Bluetooth адаптерами.

Symbian.

Возможна реализация взаимодействия с Bluetooth адаптерами.

Из вышесказанного можно сделать вывод:

более универсальны, с точки зрения поддерживаемых устройств Bluetooth адаптеры, но если вам необходимо подключаться с устройств компании Apple то нужно искать Wi-Fi Direct адаптеры.

С интерфейсами боле менее разобрались. Теперь, думаю, многих может заинтересовать вопрос выбора микроконтроллера (ELM327, ELM327 клон, STN1110), поскольку цены могут отличаться более чем на порядок от $5-7 до $100 и более за устройство.

ELM327

– оригинальная разработка и продукт компании ELM Electronics. Актуальные версии 1.3a, 1.4b и совсем новая 2.0. Стоимость решений на базе оригинального ELM327 обычно в районе $100, поскольку стоимость самих микроконтролеров $15-$25.

Клоны ELM327

– чаще всего китайские микроконтроллеры копирующие один из ранних «не защищенных» вариантов ELM327. Могут обозначаться как версиями оригинальных контроллеров 1.3a, 1.4b, так и не существующими 1.4a, 1.5, 1.5a или v2.1. Стоимость таких адаптеров стартует приблизительно с $5 для bluetooth и USB решений, и с $15 для Wi-Fi.

STN1110

– разработка компании OBD Solutions . Независимая разработка совместима на уровне команд с ELM327. Обладает некоторыми расширенными возможностями, в частности декларируется наличие больших возможностей (по сравнению с ELM327) при работе с не OBD-II командами. Также заметно выше (2-4 раза) скорость считывания данных по сравнению с ELM327 версий 1.x. Сравнить с версией ELM327 2.0 возможность еще не представилась. Стоимость такого адаптера (нам известен только один OBDLink MX) $150.

И наконец, Выводы!

С нашей точки зрения в 90% случаев возможностей дешевых клонов ELM327 вполне достаточно для подключения к автомобилю и решения простых задач: диагностики автомобиля, считывания и анализа динамических параметров и их соотношений, сброса ошибок и т.п. Использование более дорогих адаптеров оправдано в тех случаях, когда вы точно представляете, что вам нужно от адаптера и каких возможностей вам не хватает в клонах.

Открытым остается вопрос приобретения выбранного адаптера. В зависимости от вашего выбора интерфейса Bluetooth, Wi-Fi, USB, — вводите в строке поиска любимого поисковика одну из фраз “ELM327 Bluetooth”, “ELM327 Wi-Fi” или “ELM327 USB” и выберите подходящий вам вариант поставки – местные продавцы или глобальные интернет площадки вроде eBay или AliExpress.

Желаем успехов в поисках диагностического разъема и выборе оптимального варианта адаптера! А пока вы заняты поиском, мы готовим следующую статью, в которой познакомим вас с доступными программными решениями и покажем как на практике считывать данные с бортового компьютера автомобиля.

П.С. Ура! Доступно продолжение — Часть 3. Как подключить смартфон к авто — читаем данные
