07.07.2018Рубрика: Диагностика автоАвтор: admin

Объединенный стандарт, регламентирующий параметры диагностики автомобиля, обеспечивающий доступ к его системам – это OBD2. Он определяет вид и расположение пинов диагностического разъема, протоколы ошибок и обмена информации, стандарты системы команд. В статье мы даем подробное описание диагностического разъема OBD2.

• 1 Эволюция диагностического разъема OBD2
• 2 Интерфейс стандарта OBD2
• 3 Стандартный разъем OBD2
• 4 Этапы диагностики автомобиля по OBD2

Что такое ELM327 и зачем он нужен?

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

• Диагностировать неисправность;
• Посмотреть показания датчиков в режиме онлайн;
• Вывести графики работы различных систем автомобиля;
• Сбросить ошибок ЭБУ и других блоков.

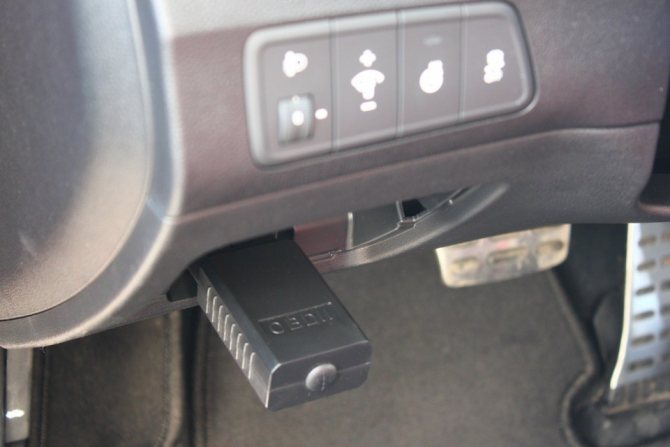

ELM327 Bluetooth
Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Сканер чаще всего представлен в виде:

• Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
• USB ELM327, который работает в паре с компьютером;
• Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.

Автосканер стоит покупать только с версией прошивки 1.5 !!!Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Интерфейс стандарта OBD2

Во-первых, следует четко разграничивать понятия «разъем OBD2» и «интерфейс OBD2».

Интерфейс – это вся «начинка», все аспекты, включая и сам разъем, которые затрагивают совокупность стандартов. К этим аспектам относятся:

• Форма, схема сборки, распиновка, подключения и местоположение разъема;
• Стандарты исполнительных и контрольных команд, порядка и формы обмена данных, формат сообщений, поддерживаемые программы;
• Вид и приоритеты связи.

По своей сути, интерфейс характеризует программное обеспечение, при помощи которого работают диагностические устройства OBD2-типа. Все запрограммированные в ней функции согласованы со стандартами OBD2.

Сейчас, на просторах интернета можно найти множество утилит, с помощью которых, тестовые приборы OBD2 – типа работают с персональными устройствами на разных платформах (IPhon, Microsoft, Android).

Лидером по популярности является OBD-2 iPhone Application – проф. приложение для IPhonе и IPad, предназначенное для диагностики автомобиля оборудованием OBD2 и ELM327. Главный показатель его популярности – это мобильность. Сканеры и автотестеры с этим ПО подключаются как к компьютерам и ноутбукам Applе, так и к смартфонам, планшетам. Это дает возможность тестирования в любом месте и при любой ситуации. А функции отслеживания параметров в реальном времени превращают ваш телефон в пульт управления вашим автомобилем.

Широкое распространение получили приложения DashCommand и Torque, которые, понятным интерфейсом и удобством пользования, завоевали симпатии многих автовладельцев.

До появления приложений для мобильников, утилиты для Windows практически единолично властвовали в царстве диагностики. Среди них особой популярностью пользуются до сих пор ScanTool и MyTester. Однако все меньше пользователей отдают свои предпочтения утилитам для ПК.

Но есть одно существенное превосходство таких ПО – это высокая степень защищенности, как самого ПК, так и бортового компьютера от постороннего (хакерского) вмешательства. Причина кроется в способе подключения. Мобильные приложения связываются по беспроводному каналу (Wi-Fi и Bluetooth), а ПК соединяется черезUSB-порт. В первом случае любой гаджет с подобной программой, находящийся в диапазоне действия беспроводной связи, может получить доступ к вашему автомобилю и ПК. Тогда как, в случае связи через USB, чтобы зайти в вашу систему, ему надо сесть на ваше место перед компьютером.

Какие автомобили можно продиагностировать ELM327

Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.

Диагностический разъем OBD-II

Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.

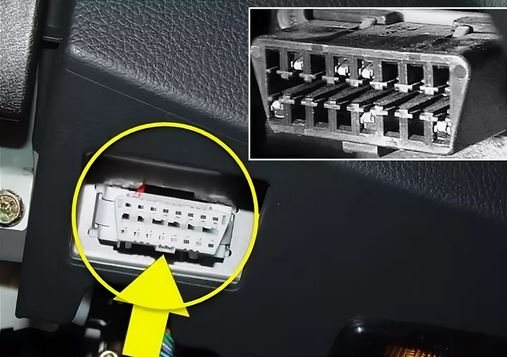

Где находится?

Нет общего стандарта, и засунуть этот разъем могут куда угодно. Например у меня на ОПТИМЕ он находится внизу передней панели, за специальной крышкой. То есть открыл и только после этого увидел.

НА других авто, например VOLKSWAGEN или FORD может находиться под рулем , нужно заглянуть под него и сразу увидите.

В третьих авто, может находиться в бардачке, сбоку или где то сверху.

Как видите, определенного места нет. Посмотрите под панелью, под рулем, в бардачке, это самые распространенные места.

Выбор приложения для диагностики

Я думаю что здесь у Вас вопросов не возникнет. Заходим в Google Play (Плэй маркет) и скачиваем приложение “InCarDoc free” (Автомобильный доктор). Преимуществом является то, что программа на русском языке. Этим приложением я пользуюсь уже на протяжении длительного времени и проблем у меня с ним не возникало, тем более что в сети есть PRO версия которую можно установить бесплатно.

Есть так-же програмки под названием Torque, OpenDiag Mobile, Car Scanner ELM OBD2, ХобДрайв и другие. Torque например поможет вывести на экран дополнительные виджеты, а если у Вас магнитола на Android, то можно использовать эту программу как бортовой компьютер. Выбор на самом деле большой. Цель у всех одна – прочитать электронные блоки вашего автомобиля. Если по каким-то причинам Вам не нравиться “InCarDoc free” то попробуйте что-то из выше предложенного.

Всё о международной системе контроля обд 2 распиновка

Начиная с 1996 года возникла необходимость проверять на соответствие стандартов OBD все производимые автомобили. Это было вызвано требованием контроля за экологической обстановкой. Краткое описание устройства для контроля, место расположения, функции далее в нашей статье.

Краткое описание устройства для контроля

Обозначение распиновка OBD – 2 используют для проверки соответствия стандарту во время диагностики и контроля работы двигателей автомобилей и агрегатов, установленных на шасси. Устройство выполнено в виде диагностирующего разъема, для подключения приборов, производящих контроль за выхлопными газами и работойвсего авто без перебоев. РаспиновкаOBD-2 представляет собой набор требований, которые должны выполнять все автопроизводители.

ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше «письма счастья»… Читать дальше»

Место расположения контактов обд 2 разъема

Требуется обязательное нахождение разъема в салоне на расстоянии не меньше 18 см от рулевой колонки.Система универсальна для всех автомобилей, имеет стандартный цифровой протокол САN, позволяющий снимать данные в любой промежуток времени. Можно производить подробную идентификацию разных неполадок в машине.

При диагностике импортных машин используют добавочные линии K – Line и L – Line, а также цифровые способы передачи показателей – САN.

Контролирующая функция поддерживается шестнадцатью контактами:

• контакт номер один – его устанавливают на заводе — изготовителе;
• второй относится к шине J 1850;
• номер три тоже ставит автопроизводитель;
• четвертый – для контроля заземляющих контактов авто — шасси;
• номер пять контролирует заземляющую сеть сигнальной линии;
• контакт под номером шесть отвечает за САN цифровую шину;
• номер семь – ISO 9141 – 2, K – Line;
• восемь и девять установлен автопроизводителем;
• десятый контролирует шину САNJ 1850;
• номера одиннадцать, двенадцать и тринадцать тоже установлены на автозаводе;
• контакт номер четырнадцать контролирует шину САNJ 2284;
• пятнадцать – ISO 9141-2, L – Line;
• шестнадцатый контролирует напряжение аккумулятора.

Адаптеры OBD – 2 разъема для диагностики

Автомобили всех марок в обязательном порядке должны быть оснащены диагностическим адаптером OBD – 2. Он применяется при диагностике авто самостоятельно или в сервисных центрах. Ищешь настоящее домашнее порно с сочными студентками? Да, это крутой жанр, и хвала небесам, что у нас такого добра полно. Переходи по ссылке и оцени сам, какая же крутая домашка бесплатно загружена в наших категориях. На любой вкус, анал, инцест, с мамкой или бабулей — все это отлично скрасит твой вечерок. Особенно под пивасик зайдет на ура, попробуй и не стесняйся желаний. Адаптер удобен для:

• диагностирования всех агрегатов авто;
• анализа ошибок и состояния пробега;
• наблюденияза работой двигателя;
• за напряжением;
• температурой;
• скоростью;
• состоянием панельных приборов;
• можно отслеживать средний и текущий расход топлива;
• степень прогрева мотора;
• контролировать проведенные поездки.

Функции разъема, которые предусматривает распиновка OBD – 2

Основной функцией разъема OBD – 2 является обеспечение связи сканирующего устройства с блоками управления. Распиновка предусматривает подключение автомобильного электропитания и заземления для успешной работы автомобильного сканера, без подключения специального питающего блока. Выбирая сканер, следует узнать о его возможностях. Чем выше его цена, тем точнее будет проверка. Если нет возможности приобрести дорогой прибор, нужно выбирать сканер, сделанный именно под данную марку автомобиля.

Распиновка дает возможность водителю совместить свою машину с колодкой диагностики OBD – 2.

При обнаружении несоответствия определенным требованиям состава выхлопных газов появляется сигнал CheckEngine, призывающий проверить работу двигателя, и включится световой сигнал. Это предупреждение индикатора о превышении нормы количества вредоносных газов.

При помощи системы обд 2 распиновка происходит контроль жизненно важных параметров, основным из которых является чистый воздух. Наличие разъема дает возможность отслеживать степень исправности автомобиля без квалифицированной дорогостоящей помощи.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

• Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
• Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

загрузка…

Инструкция ELM327

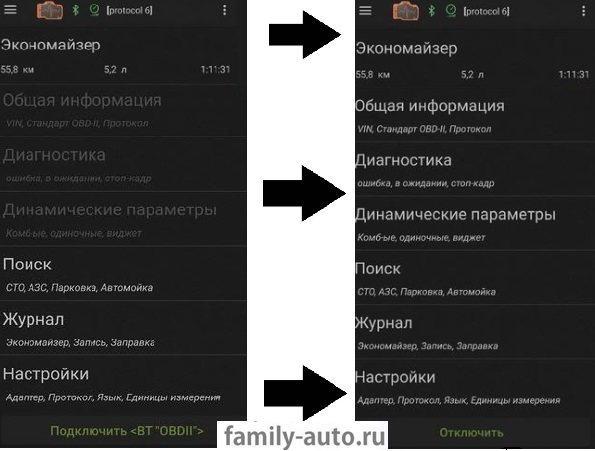

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Подключение к авто в программе InCarDoc free
4. Как только Вы успешно подключились к автомобилю его следует завести. 5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:

сброс ошибок авто в программе
InCarDoc free
6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

Вывод на экран динамических параметров авто в программе
InCarDoc free
7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Как пользоваться сканером ELM327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

YouTube-канал «Дабл тест драйв»

Теперь можно просматривать показатели работы двигателя и различных систем, считывать ошибки ЭБУ и выполнять их сброс. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это «Приборная панель», «Считывание ошибок», «Графики» и другие.

Оценка применимости: визуальный осмотр и изучение документов

Если вы сомневаетесь, подходит ли диагностическое устройство для вашего авто:

изучите техническую документацию, где может быть указание на поддержание стандарта; поищите на авто идентификационную табличку «OBDII compliant»; воспользуйтесь программой Mitchell OnDemand; воспользуйтесь дилерской базой по конкретной модели; осмотрите диагностический разъем.

DLC Pin 16 имеет трапециевидную форму и обычно располагается под приборной панелью (с ближней к водителю о стороны). Он может быть на виду или прикрыт крышкой. Его наличие почти на 100% подтверждает возможность подключения сканера ELM327 OBD2 и использование всех его функций.

Распиновка назначение выводов OBD2 разъёма

Контакты 3, 8, 11, 12, 13 не определены стандартом.

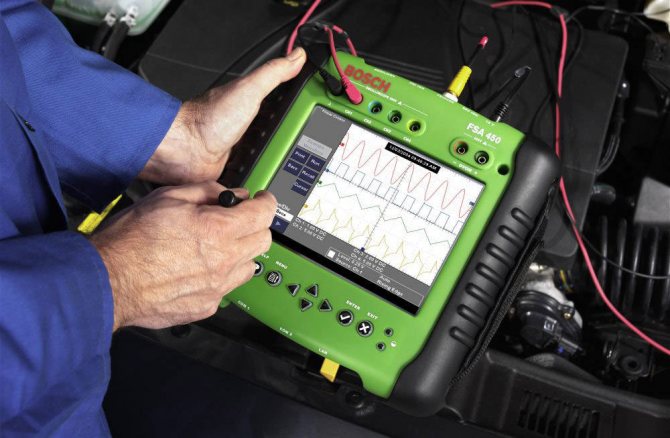

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

Виды разъемов

В современных транспортных средствах могут использоваться два типа диагностических колодок — классов А или В. Оба разъема оснащаются 16-пиновыми выходами, по восемь контактов в каждом ряду. Нумерация контактных элементов ведется слева направо, соответственно, вверху расположены компоненты под номерами 1–8, а внизу — 9–16. Внешняя часть корпуса диагностической колодки выполнена в виде трапеции и характеризуется округленными формами, что делает возможным подключение переходника.

Основное отличие между разными типами разъемов заключается в направляющих пазах, расположенных по центру.

Как работает OBD коррекция газового оборудования?

Как работает OBD коррекция ГБО? Если своими словами, то выглядит это примерно так: ЭБУ посылает сигнал системе впрыска, руководствуясь программой, которая вшита в его «мозг». Это сигнал на выходе перехватывается модулем OBD коррекции и корректируется с учетом того, что мотор работает на газе, после чего преобразованный, адаптированный для ГБО сигнал посылается системе впрыска. В результате: ЭБУ уверен в том, что все окей, перерасхода топлива нет, мотор работает ровно, все датчики сообщают о нормальной работе двигателя.

Главной задачей OBD коррекции газобаллонного оборудования является оптимизация газовоздушной смеси и поддержка в ней правильного соотношения воздуха и газа.

Многолетний опыт в области ГБО показывает, что установка газового оборудования с блоками OBD, которые корректируют работу штатного OBD на двигателях стандарта Евро-4 и Евро-5, имеет высокую эффективность. Даже при агрессивном стиле вождения автоматическая калибровка позволяет избежать ошибок и загорающихся ламп неисправности. При этом двигатель полностью соответствует вышеуказанным евростандартам, что немаловажно.

Есть правда одно «но». Все вышеуказанные «плюсы» возможны лишь при условии полной исправности двигателя, а также правильной установки газобаллонного оборудования квалифицированными специалистами. В случае нарушения того или иного условия, работа ГБО может быть еще более некорректной, нежели при полном отсутствии OBD коррекции газового оборудования. Также хочу отметить, что в большинстве случаев функцию OBD коррекции можно отключить, однако делать это рекомендуется лишь после диагностики и консультации со специалистами. Если же вы изначально не заинтересованы в OBD коррекции ГБО, советую об этом сообщить установщикам заранее, так как стоимость газового оборудования с данной функцией гораздо выше обычного комплекта ГБО.

На этом у меня все, надеюсь, ответил на все интересующие вас вопросы! У кого есть какая-то дополнительная важная информация на тему OBD коррекции, буду рад ее выслушать. Для того, чтобы поделиться своими соображениями по данном вопросу используйте форму комментариев. Спасибо за внимание, до новых встреч на ГБОшнике.

Подключение автосканеров к Android-устройствам

Эту процедуру можно выполнить, используя беспроводное соединение через Wi-Fi или Bluetooth. Наиболее распространённый в нашей стране сканер-адаптер ELM327 позволяет использовать только Bluetooth соединение, но есть множество бюджетных автосканеров с функцией Wi-Fi, поэтому рассмотрим сначала именно этот вариант. Если вы являетесь обладателем достаточно древнего смартфона (например, работающего под Андроид 2.2), вы не сможете использовать Wi-Fi-соединение по причине отсутствия поддержки в этой версии операционки ad-hoc-сетей. Проблема решается установкой соответствующего приложения. Порядок действий при подключении адаптера к смартфону:

1. Подключаем сканер к разъёму OBD-2 на ЭБУ, ждём примерно 20 секунд. Если на автосканере начали мигать светодиоды – можно приступать к его подключению к Андроид-устройству.
2. Запускаем на смартфоне сканирование Wi-Fi сетей, в появившемся списке должна иметься запись типа WiFi_OBD2 или её вариации.
3. Нам необходимо выполнить некоторые настройки, для чего зажимаем наименование появившейся сети, а выпавшем меню выбираем пункт «Изменить сеть».
4. На появившемся экране ставим галочку напротив пункта «Дополнительные параметры».
5. Жмём на параметр «Настройки IP», переходим по вкладке «Пользовательские» (или «Статические»).
6. Вручную вводим IP-адрес, который должен начинаться с 192.168.0, а последняя цифра должна быть больше 10, поскольку по умолчанию адрес 192.168.0.10 присваивается самому автосканеру.
7. Нажимаем кнопку «Сохранить» – если всё сделано правильно, статус сети изменится на «Подключено».
8. Остаётся только установить приложение, позволяющее работать с диагностическим устройством, запустить и настроить его. В качестве примера рассмотрим распространённую программу Torque.
9. В пункте меню «Состояние адаптера» выбираем подпункт «Настройки».
10. В появившемся меню выбираем пункт «Настройки адаптера OBD».
11. Жмём «Тип подключения», выбираем сеть WiFi.
12. Программа сама должна определить адрес сканера (192.168.0.10), если это не так – прописываем его вручную, а в графе «Порт» указываем значение 35000.
13. Настройки выполнены, можно приступать к работе с диагностическим устройством.

А теперь рассмотрим процедуру подключения адаптера OBD2 к смартфону через Bluetooth.

Алгоритм подключения будет следующим:

• сначала подключаем сканер к разъёму OBD-2 на ЭБУ;
• включаем смартфон, запускаем поиск доступных соединений;
• появится список устройств со включённым Bluetooth, выбираем наш адаптер;
• вводим код (пароль) подключения, который можно узнать из документации к автосканеру.

Если документация утеряна, можно попытаться ввести следующие пароли, один из которых может оказаться валидным:

• 0000;
• 9999;
• 1234;
• 6789.

Если связь между смартфоном и сканером не устанавливается, чтобы исключить причину неправильного пароля, попробуйте подключить ELM327 к другому смартфону. Если получится – причина не в коде, а в особенностях реализации микроконтроллера самого сканера – нередки случаи, когда он отказывается работать с мобильным устройством, но хорошо коннектится к ноутбуку. Другая распространённая причина отсутствия связи между устройствами – ограниченный лимит времени, выделяемого на обнаружение Bluetooth-устройства, поэтому поиск на смартфоне автосканера семейства ELM327 лучше производить не позже чем через минуту после подключения последнего к разъёму OBDII – в этом случае проблем со временем обнаружения сети возникнуть не должно.

Подключение сканера к ПК с ОС Windows

Хотя всё большее количество пользователей использует смартфон в качестве миниатюрного персонального компьютера, а тенденция к увеличению размера экрана просматривается достаточно чётко, именно последний фактор часто играет решающую роль при выборе периферии, используемой для диагностики состояния автомобиля. Всё-таки 5 и 15 дюймов – это ощутимая разница, да и в вычислительной мощи смартфоны пока явно уступают своим старшим собратьям. В то же время просмотр некоторых режимов работы агрегатов автомобиля требует одновременного наблюдения как минимум за двумя разными показателями датчиков, чтобы увидеть существование или отсутствие определённой зависимости между ними. Сделать это на смартфоне не удастся, поэтому профессионалы предпочитают проводить диагностику на ноутбуке или стационарном компьютере.

Не возбраняется это делать и рядовым автолюбителям – ноутбуком сегодня никого не удивишь, а его подключение к автосканеру практически ничем не отличается от аналогичной процедуры для смартфонов, несмотря на различие операционных систем. Тем более что для сканеров семейства ELM327 нет проблем с драйверами для всех версий ОС от Microsoft, начиная со старушки Windows XP. Другое дело – поддерживает ли сканер вашу модель автомобиля. Эту информацию можно выудить из документации к адаптеру или на официальном сайте производителя. Обычно в комплекте с диагностическим устройством идёт и соответствующее программное обеспечение, поставляемое на CD-диске. Если его нет или потеряно – тоже не беда: на просторах всемирной сети необходимую программу можно найти и скачать буквально за несколько минут.

Алгоритм подключения следующий:

1. Подключаем сканер к разъёму OBD2 на ЭБУ, ждём примерно 15 – 20 секунд. Если на автосканере начали мигать светодиоды – можно приступать к его подключению к компьютеру.
2. В панели управления выбираем вкладку «Устройства и принтеры» (она может называться и по другому, например, «Принтеры и факсы»). Добавляем обнаруженный Bluetooth-адаптер, который должен иметь наименование, включающее слово «OBDII», «OBD2» или «CHX».
3. При появлении запроса на ввод PIN-кода проставляем комбинацию «1234» (пароль для ELM327 по умолчанию), если он не подходит – комбинацию «6789».
4. После добавления автосканера будут высвечены зарезервированные для него входящие/исходящие COM-порты, последний следует запомнить.
5. После запуска диагностической утилиты необходимо в настройках программы прописать порт, который мы ранее запомнили.

Всё, настроечная часть работы выполнена. Осталось только включить двигатель и начать его диагностировать.

Подключение сканера к IPhone

«Яблочные» смартфоны – гаджеты уникальные. Достаточно упомянуть, что в этих устройствах Bluetooth предназначено для работы исключительно с телефонной гарнитурой. Чтобы использовать возможности этого сетевого протокола по полной, придётся установить утилиту RoqyBT4 (берём её на Cydia) вместе с дополнением RoqyOBD. За программу придётся заплатить порядка 5 долларов, но если ваш сканер не имеет Wi-Fi, то его покупка обойдётся намного дороже. Так что для сканеров ELM327 Bluetooth – это оптимальный вариант.

Процедура подключения следующая:

• подключаем сканер к ОБД2-разъёму;
• запускаем RoqyBT4, активируем Bluetooth;
• в списке доступных Bluetooth-устройств выбираем наш адаптер, который должен называться «Generic OBD token» или похоже, вводим PIN-код, указанный в инструкции к сканеру;
• как только появится сообщение «Соединено» («Connected»), запускаем диагностическую утилиту (на компакт-диске, идущем вместе со сканером, имеется программа DashCmd);
• дожидаемся, когда программа законнектится со сканером (красный кружочек сменится на зелёный).

Как видим, в принципе ничего сложного, за исключением использования приложения, позволяющего задействовать Bluetooth для связи с другими устройствами, поддерживающими этот беспроводный протокол передачи данных.

Адаптеры OBD 2 разъема для диагностики

Автомобили всех марок в обязательном порядке должны быть оснащены диагностическим адаптером OBD – 2. Он применяется при диагностике авто самостоятельно или в сервисных центрах. Адаптер удобен для:

• диагностирования всех агрегатов авто;
• анализа ошибок и состояния пробега;
• наблюденияза работой двигателя;
• за напряжением;
• температурой;
• скоростью;
• состоянием панельных приборов;
• можно отслеживать средний и текущий расход топлива;
• степень прогрева мотора;
• контролировать проведенные поездки.

К адаптеру можно подключать ноутбуки, компьютеры, телефоны. Он подходит для подключения в системуOBD – 2 и всех программ, на которые распространяет свои требования обд 2 распиновка. Подсоединение производится шнуром USB, блютуз или WI – FI. При помощи переходника можно подвергнуть проверке автомобили всевозможных импортных и отечественных производителей.
