Долгожителем среди дизельных силовых агрегатов компании Тойота заслуженно является двигатель 3L. Выпускала фирма этот мотор в течение 27 лет. Эксплуатировали этот движок на различных пикапах и внедорожниках. Устанавливали на грузовики. Главным отличием от других устройств подобного рода является его мощность.

Давайте глянем на технические характеристики мотора.

Технические характеристики 3L 2,8 л/91 л. с.

Изначально в двигателе семейства L объемом 2,8 л использованы вихревые камеры сгорания. Рядная схема двигателя с 4 цилиндрами позволяет уравновесить вибрации, горизонтальные и вертикальные усилия.

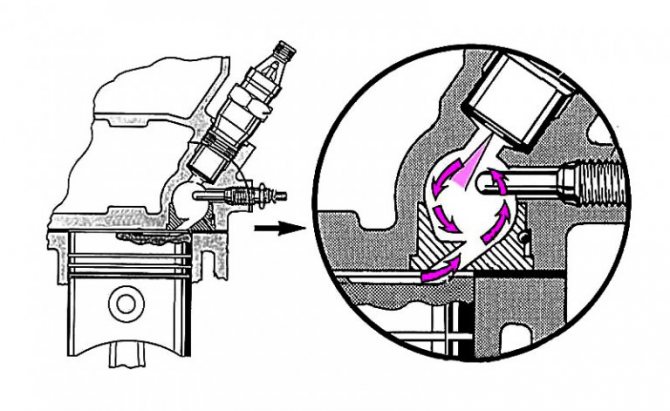

Конструкторами Toyota заложены в силовой привод 3L вихревые камеры сгорания

Важной особенностью стало наличие соударения клапана/поршня при обрыве ГРМ ремня. Другими словами, дизель 3L гнет клапана. Для обеспечения 90 л. с. и 189 Нм производитель Toyota использовал технические приемы:

• полнопротивовесный коленчатый вал;
• «квадратный» характер мотора, то есть отношение хода поршня к диаметру цилиндра равно единице;

Коленчатый вал движка 3L производителя Toyota имеет полный комплект противовесов

В серии L дизелей Toyota модель 3L никогда не имела турбин, компрессоров и нагнетателей. Если форсировка осуществляется своими руками, следует учесть, что ГБЦ становится расходником, ресурс резко снижается, капремонт потребуется через 3 года максимум, даже при обычной езде по трассе, без экстремальных скоростных режимов.

Выпускной коллектор дизеля 3L из алюминиевого сплава

Единственное, что удалось сделать разработчикам, это увеличить мощность за счет больших объемов цилиндров и камер сгорания, соответственно. В первых вариантах серии L использовались объемы 2,2 л и 2,4 л. В таблицу сведены технические характеристики 3L для удобства пользователя:

Идущий в комплекте каждого автомобиля Toyota мануал содержит полное описание параметров ДВС. Кроме того, руководство по эксплуатации позволяет выполнить капитальный ремонт и ТО собственными силами.

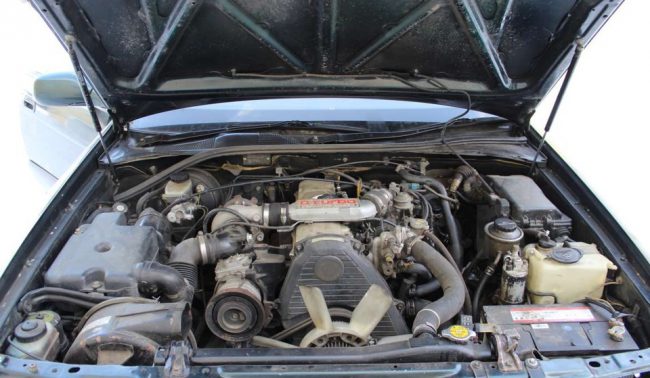

Первое семейство – двигатель Toyota L

Данный мотор получил 2.2 л объема и всего 72 л.с. мощности. Никакой электроники, никаких автоматических систем, все крайне просто и понятно. Крутящий момент в 142 Н*м компенсирует малую мощность, но все равно оставляет двигатель одним из самых слабых в своем окружении.

Ставился L первого поколения на Blizzard (1980-1984), Chaser (1980-1984), Crown (1979-1983), Hiace (1982-1989), Hilux (1983-1988) и Mark II (1980-1984).

Агрегат довольно старый, но он стал основой для более современных вариаций дизельного двигателя, о которых мы поговорим более подробно.

Особенности конструкции

Дизельный атмосферный двигатель 3L получил предельно простые технические решения для облегчения конструкции:

• чугунный блок с рядным расположением 4 цилиндров;
• облегченная одновальная головка блока цилиндров из алюминиевого сплава;
• 8 клапанов без гидрокомпенсаторов;
• схема газораспределения SOHC без промежуточного вала и коромысла;
• вискомуфта над помпой, конструкция которой морально устарела, уже на момент проектирования ДВС;
• удачно скомпонованное навесное оборудование, не мешающее выполнению ТО и ремонта;
• сниженная нагрузка на ремень ГРМ за счет привода только ТНВД и распредвала, все остальное навесное вращается собственными поликлиновыми ремнями;
• трохоидный насос для подачи масла, «длинная» система смазки в области маслоприемника.

Стандартный блок цилиндров из чугуна атмосферного дизеля 3L

Вискомуфта для атмосферного дизеля 3L

Производителем модернизация не выполнялась, ДВС имеет только одну атмосферную версию. Важной особенностью силового привода является одинаковый размер диаметра цилиндра и хода поршня, поэтому относится ДВС к категории «квадратных», эксплуатационный ресурс очень высокий. Это конструктивное решение одновременно позволило увеличить объемы цилиндров в сравнении с предыдущими версиями этой серии.

Перечень модификаций L3

Вот модификации этого ДВС:

• L3-VDT;
• L3-VE;
• L3KG;
• L3C1;
• L3-DE.

L3-VDT — турбоверсия маздовского двигателя развивает мощность 263 л. с., а если произвести чип-тюнинг, то можно добиться 350 л. с.

Турбированная модификация L3-VDT конструктивно ничем не отличается от базовой версии, не считая наличия турбокомпрессора. Впрыск топлива прямой. На моторе имеется дополнительный охладитель воздуха — интеркулер. Зажигание проведено с помощью катушки на свече. Этот силовой агрегат развивает мощность до 263 л. с. при 6700 об/мин. Только он не признаёт низкосортного и низкооктанового топлива. Лить рекомендуется только АИ-98.

Плюсы и минусы

Эксперты считают устройство ДВС всей L серии, и 3L в частности очень простым. Отсюда несомненные плюсы силового привода:

• здесь нечему ломаться, известны случаи пробега от 30 000 км без помпы, то есть без охлаждения;
• камеры сгорания могут полопаться, но не выпадают из ГБЦ, автомобиль ездит в таком состоянии;
• зубчатый ремень ГРМ рассчитан на 100 000 км пробега, часто ходит 150 тысяч без замены, хотя специалисты рекомендуют ограничиться 60 тысячами пробега, чтобы избежать соударения поршней с клапанами;
• промежуточных валов и толкателей в системе газораспределения нет;
• можно заливать минеральное масло без каких либо последствий;
• коленвал с полным комплектом противовесов;
• перегрев практически невозможен.

Движок 3L имеет предельно простую конструкцию механизма газораспределения без толкателей и промежуточных валов

Зубчатый ремень вращает только распредвал (единственный) и ТНВД, для остального навесного имеются свои клиновые ремни, что способствует увеличению ресурса этих расходников.

Минусами можно считать сильный шум во время работы из-за конструкции камер сгорания и штифтовых форсунок, высокий расход солярки и морально устаревшая вискомуфта. Возможно масляное голодание из-за большой длины маслоприемника, через который ГСМ засасывается слишком долго.

Надежность, слабые места, ремонтопригодность

Отзывы о надежности двигателей 3С различаются. Серия 3С более надежная, чем предыдущие модификации 1С и 2С. Двигатели 3с имеют отличные показатели мощности в 94 лошадиные силы. Благодаря высокому крутящему моменту, машины с установленным мотором 3C отличаются великолепными динамическими характеристиками и обеспечивают отличное ускорение авто.

В двигателях установлена система облегчения запуска, турбина, предусмотрена регулировка дроссельной заслонки.

Однако, имеются свои слабые места. Двигатели 3С заслужили славу самых странных и нелогичных силовых агрегатов за всю историю автомобиля Toyota последних 20 лет. Бывалые пользователи машин Тойота отмечают следующие негативные моменты конструкции моторов:

• отсутствие балансировочного вала;
• ненадежный масляный насос;
• невыполнение экологических норм;
• разрушение ремня привода механизма газового распределения из-за невыполнения сроков замены.

В результате разрыва ремня наступают катастрофические последствия для владельца автомобиля Toyota. Сгибаются клапана, ломается распределительный вал, возникают трещины в направляющих втулках клапанов. Ремонт после такого события очень длительный и дорогостоящий. Во избежание разрыва ремня владельцу следует тщательно следить за ременными передачами двигателя, соблюдая сроки их замены.

Ремонтопригодность данных двигателей удовлетворительная. Последние версии моторов оснащены ТНВД с электронным управлением. Это позволило:

• снизить расход горючего;
• существенно уменьшить токсичность выхлопа;
• обеспечить плавность, равномерность, тихую работу агрегата.

Одновременно есть и недостатки. Подавляющее большинство отечественных сервисов не укомплектовано профессиональными специалистами для ремонта, наладки, обслуживания подобных ТНВД. Отсутствует оборудование для диагностики, необходимые комплектующие изделия, ремонтная база. Вследствие этого общая ремонтопригодность авто Тойота страдает.

Список моделей авто, в которых устанавливался

Создавался мотор 3L исключительно для автомобилей Toyota с тяжелыми эксплуатационными условиями (бездорожье, тяжелый кузов, машины большой грузоподъемности):

• Land Cruiser 70 – полноприводный вседорожник;
• Dyna – грузовик 1,5 т;
• Hilux Surf – полноприводный внедорожник;
• Hiace – минивэн, 4 поколение, кузов H100;
• Hilux Pick Up – пикап, 5 поколение, кузов N80 – N130, полный привод.

Мотор 3L устанавливался на внедорожник с полным приводом Toyota Hilux Surf

Для высоких скоростей седанов, хэтчбэков и универсалов характеристики двигателя категорически не подходят.

На какие машины ставился силовой агрегат 3L

Производитель Тойота устанавливал подобные движки на следующие автомобили:

• 4Runner N120 с 1989 по 1995 годы;
• Hilux N80 с 1988 по 1997 годы;
• Land Cruiser Prado J90 с 1996 по 2002;
• Hiace H100 с 1989 по 2004 годы;
• Hilux N140 с 1997 по 2005.

Похожая статья Где находится номер двигателя на Ладе Гранте

Несмотря на отличные способности движка, мощность, надежность, многим автовладельцам он не нравился. В силу того, что часто обнаруживались течи масла. Об этом подробнее в следующем блоке.

Регламент обслуживания 3L 2,8 л/91 л. с.

В мануале производителя двигатель 3L указано обслуживать со следующей периодичностью:

• ремень ГРМ – по данным разработчика 100 000 км, на практике 60 тысяч;
• рекомендовано каждые 30000 пробега регулировать тепловой зазор клапанов;
• изготовителем предусмотрена очистка вентиляции картера каждые 2 года;
• разработчик рекомендует замену моторного масла через полгода или 5000 км;
• масляный фильтр следует заменить после 10000 пробега;
• согласно данным производителя, воздушный фильтр подлежит замене после 50000 км, очистке дважды в год (грузовики и пикапы), ежегодно (автобусы) или ежемесячно (коммерческий транспорт);
• антифриза с завода хватает на 40000 км или 2 года эксплуатации;
• топливный фильтр обновляется после пробега 60000 км;
• ресурс свечей зажигания в системе DIS-2 движков составляет 20000 пробега;
• начинают прогорать стенки выпускного коллектора после через 60000 км.

Обслуживание 3L следует проводить по мануалу производителя в указанные сроки

Зазоры клапанов регулируются шайбами, их величина составляет 0,25 мм и 0,3 мм (впуск/выпуск соответственно).

Устройство

Тойота Хайс получила кузов повышенной прочности. Приоритетом при разработке модели была безопасность водителя и пассажиров. Обеспечивается это за счет ремней безопасности, аварийных молотков и подушек безопасности. Конструктивные особенности (специальные зоны деформации) обеспечивают меньший урон для людей. Качество сборки и основных узлов у Toyota Hiace на высшем уровне. Неслучайно производитель дает 3-летнюю гарантию (100000 км) на автомобиль.

В качестве передней подвески используется 2-рычажная торсионная подвеска (для повышения устойчивости она получила двойные рычаги), в качестве задней подвески – зависимая подвеска с полуэллиптическими листовыми рессорами. В подвеске также используются амортизаторы-телескопы. Подобная компоновка обеспечивает хороший комфорт движения. Уровень вибрации в салоне практически не чувствуется, хотя жесткость подвески довольно высокая.

Торможение осуществляется за счет дисковых вентилируемых тормозов спереди и барабанных тормозов сзади. Подобная компоновка используется на большинстве современных минивэнов. В начальной версии Тойота Хайс комплектуется системой ABS, повышающей безопасность движения.

В базовом исполнении модель имеет задний привод. Линейка трансмиссий представлена исключительно 5-ступенчатой механической коробкой передач.

Рулевой механизм – реечный с усилителем. Характеристики шин (передние и задние) – 195/80R15.

Главным достоинством модели считается вместительный салон и большие возможности по организации сидений. Первый ряд вращается, второй и третий – снимается. Это позволяет расставлять сиденья в оптимальном порядке с учетом конкретных потребностей. По эргономичности салона Toyota Hiace занимает одно из лидирующих мест. Водительское место пятого поколения микроавтобуса выполнено в американском стиле – рычаг переключения передач интегрирован в центральную консоль. Все индикаторы и приборы размещены в удобном для водителя месте. Центральное место на панели занимает спидометр, рядом находятся элементы управления климатической установкой, несколько ниш для документов и мелочей и аудиосистема. Благодаря широким стеклам обеспечивается хорошая обзорность. Рулевое колесо – 4-спицевое.

Для отделки салона применен качественный пластик, для обивки сидений – особые износостойкие тканевые материалы. Все кресла оснащены небольшой боковой поддержкой и ремнями безопасности, шумоизоляция в машине на высочайшем уровне.

По уровню укомплектованности и продуманности конструкции Тойота Хайс смело можно назвать одним из лучших минивэнов.

Габариты пассажирской версии

• длина – 4615 мм;
• ширина – 1690 мм;
• высота – 1935 мм;
• колесная база – 2330 мм;
• передняя колея – 1450 мм;
• задняя колея – 1430 мм;
• минимальный радиус поворота – 10400 мм;
• дорожный просвет – 170 мм.

Автомобиль имеет 4 двери. Количество мест может различаться – 8 или 11.

Обзор неисправностей и способы их ремонта

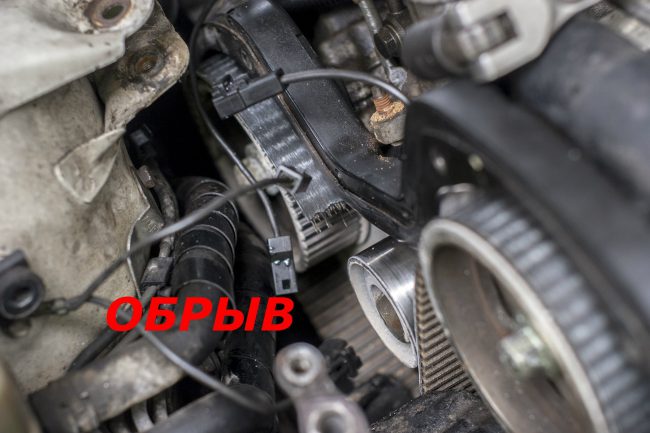

Кроме того, что в момент соударения с поршнями при обрыве ремня ГРМ мотор 3L гнет клапана, имеются и другие характерные неисправности:

Варианты тюнинга 2L

Тюнингом данных моторов практически никто не занимался. Нужно понимать, что силовая установка просто не предназначена для этого и ее тюнинг не принесет плодов, у нее просто нет потенциала. Да, можно поднять давление турбины, но это даст прибавку в 5-6 лошадиных сил. Стоит отметить, что и без того нагруженный двигатель просто не переживет тюнинга, его ресурс уменьшится в разы. Готовых китов тюнинга на серию двигателей 2L нет. Можно поднять степень сжатия путем фрезеровки ГБЦ и сделать портинг. Это даст прибавку в 1-3 л.с.
