Всем привет. В Уфе стоит жуткая холодина, вчера я даже попал на трассе в снежный заряд, и ездить что-то совсем не тянет. Самое время доделать начатое, и поставить на Альфу человеческий карбюратор.

Сразу оговорюсь, смысл этого поста — помочь всем владельцам китайских горизонталок, в частности, питбайкерам, разобраться, что лучше делать и как. В инете по этому вопросу полный разброд и шатание, и я убил несколько вечеров, перелопачивая форумы. В прошлом посте я начинал писать о своей неравной борьбе с карбюратором китайского перемопеда. После замены на 110 сс родного стало категорически не хватать. А стоял там вот такой Keihin pz-16.

Вообще, это целая серия карбюраторов, PZ-16, 19, 22 и так далее. Отличается элементарнейшей конструкцией, надежностью и крайней невнятностью системы «подсоса» — рычажок на нем просто перемещает заслонку, закрывая поступление воздуха в карбюратор, никаких дополнительных каналов в нем не предусмотрено. Соответственно, когда холодно, то заводить надо с закрытой заслонкой, положение рычажка подбирается опытным путем, и фиг угадаешь — совсем закроешь — не заведется, а открывать хотя бы наполовину — это все равно что открыть полностью, на холостых разницы нет. Короче, миллиметраж. При этом, из за отсутствия системы подсоса гадский этот карбюратор обладает следующей неприятной особенностью — движок, запустившись, работает не на повышенных, а на пониженных оборотах, и все время норовить заглохнуть, первые пару минут нужно стоять и покручивать ручку. Если же приподнять холостые, чтобы норм прогревался, то прогретый мотор будет орать. За три года я пробовал делать с карбюратором все, что только можно, перенастраивал несколько раз, но избавиться от этой проблемы не смог. Карб этот подходит для 50-72 сс, и 72-ка на нем ехала вполне прилично. Но когда мотор прибавил в кубатуре, то нехватка в нем стала ощущаться просто катастрофическая. Двигатель даже на 3 передаче тупо отказывался раскручиваться. Главный топливный жиклер стоял с маркировкой 75.

Сначала я решил поступить тривиально. Пошел в магазин и говорю «а дайте мне карбос на 110 сс». Карб мне дали. На этот раз Keihin PZ-19. — по виду он такой же, так что картинку искать не стал. Так то по идее его должно было для Альфы хватать, судя по разрозненной информации, но не тут-то было.

Свежекупленный карб жутко беднил. Только полностью подняв иглу, я смог добиться хоть какой-то адекватной реакции, но полностью побороть мне это не удалось. Уровень в поплавковой камере я поднимал, иглу переставлять пробовал, с бубном плясал, с шаманами консультировался, но фиг там. При этом, на высоких оборотах все ехало отлично, но на низах это был былинный отказ. В лучших традициях, забрать это чудо обратно в магазине отказались. Жиклер там стоял без маркировки. Я до сих пор не могу понять, что не так с этим поделием китайской промышленности, если кто знает, поделитесь…

^%’;][] — подумал я. Сезон начинается, нужно проходить обкатку, а Альфа не едет. В итоге, поставил обратно 16-й карбюратор, но жиклеры вкрутил от 19-го. Получилось вполне прилично, до 5-6 тысяч тяги хватало, а выше на обкатке я все равно не крутил. Кстати, про жиклеры. На каждом углу пишут, что подходит от жигулевского Солекса. Подходить-то подходит, только там самый минимальный, который мне удалось найти — с маркировкой 105 или 110, что мне категорически не подходило. Владельцы 125-140 моторов, имейте в виду — у вас тут есть простор для творчества. Конечно, можно заказать набор с Алишки, но опять же ждать

Но вот обкатка позади, постепенно начинаем крутить ручку — и упираемся в тот же карбюратор. Уже на 3 передаче движок выше 6000 раскручивается крайне неохотно, на 4 разгон вообще практически отсутствует. В итоге, максималка не более 70, да и ту набираешь полчаса. Стал раздумывать, что можно сделать.

В инете информация про карбы самая разная. В основном на 110-125 сс все рекомендуют PZ-22. В то же время, многие питбайкеры пишут хорошие отзывы о ебровском Mikuni VM-22. Тут следует заметить, что несмотря на одинаковые циферки, диаметр выходного отверстия у Mikuni не 22, а 26 мм, у Keihin же циферка соответствует сечению. На заглавной картинке почему-то указано 27, видимо, есть разные варианты.

В итоге, решился. У китайских друзей он стоит около 1900-2200 у разных продавцов, нашел предложение от российского интернет-магазина за 1990, там и заказал. К карбу взял еще набор топливных жиклеров.

Посылка приехала СДЭКом за неделю, что весьма меня обрадовало.

Приступив к установке, я немедленно столкнулся с некоторыми трудностями.

1. Альфовский впускной патрубок на моем экземпляре диаметром 22 мм. Как мы помним, отверстие в карбюраторе 26 мм. Сточил ступеньку с помощью шарошек, сделав плавное сужение, заодно подшлифовал внутреннюю поверхность патрубка, литье у китайцев так себе и торчат шишки. Между карбюратором и патрубком стоит пластиковая теплоизолирующая прокладка, она в процессе расточки сломалась — пока езжу без нее, разницы не заметил, но все же думаю вырезать из чего-нибудь.

2. Кто юзал Альфу, тот знает — такое идиотское расположение воздушного фильтра надо было суметь придумать. Он находится в полости рамы, при этом доступ сбоку через маленькое окошко, и нужно исхитриться совместить внутри две половинки резино-пластикового корпуса и затянуть хомут. Половинки очень жесткие, не гнутся, не совмещаются и царапают руки, в итоге замена воздухофильтра это один-два часа и куча мата. Такой же жесткий патрубок торчит спереди из рамы и надевается на карбюратор. Карбюратор микуни, хоть и подходит по посадочному месту на патрубок, но имеет чуть другой наклон, в итоге совместить их не получалось. Укоротил торчащий из рамы патрубок и надел на него и на карбюратор патрубок термостата от Жигулей, найденный в закромах, обжал хомутами — герметичность хорошая. 3. Микуневский карб по высоте больше родного. Сверху тросик газа почти упирается в раму, а снизу не дает поставить карбюратор штуцер слива из поплавковой камеры. В итоге сверху все влезло хорошо, а снизу пришлось штуцер отпилить, иначе не встает. Возможно, можно найти другой формы впускной патрубок, чтобы избежать этой проблемы, но тогда состыковаться с воздухофильтром будет еще сложнее. Я в итоге не нашел. Трос газа Альфовский подошел идеально.

4. У Микуни болт регулировки качества смеси не сбоку, а снизу, и крутить его крайне неудобно, мешает цилиндр. Я крутил битой, зажатой в маленькие пассатижи. К счастью, по отзывам, этот карбюратор долго держит настройки. Регулировка оборотов ХХ по-человечески, сбоку.

Собрав все и заведя мотор, я обнаружил, почему пишут, что он на эти моторы не подходит. На холостых движок работал хорошо, но стоило попытаться повернуть ручку, как тут же пытался заглохнуть. Родной ГТЖ стоял с маркировкой 95.

Путем экспериментов подобрал ГТЖ из набора с маркировкой 88, это минимальный, который в нем был. И дрын поехал.

На данный момент максималка по ровной дороге без ветра более 80 км/ч. Думаю, можно выжать и 90 лежа, но там уже красная зона, проверять не стал. Звезды стоят 16-41. Тяга возросла на всем диапазоне оборотов, с самого низа подрыв такой, что можно непринужденно оторвать переднее колесо от земли при старте — а во мне 85 кило. По факту карб чуть-чуть переливает в режиме полная ручка — обороты ниже 6000, но это вопрос привычки. Тем не менее, попробую поставить ГТЖ 85-86, если попадется. Кстати, в наборе максимальный ГТЖ 120, так что карбюратор справится с движком до 150 сс на ура.

Отдельно замечу нормально устроенный «подсос» со своими каналами и жиклерами. Переключается флажком, 2 положения вкл и выкл. Когда заводишь на холоде, он заводится и держит 2,5-3 тысячи, постепенно поднимая до 5, через полминуты выключаешь, причем после выключения обороты медленно снижаются. Очень удобно сделано. В теплую погоду он не нужен, движок и так отлично запускается и держит холостые.

Короче, доволен, как слон, и рекомендую всем сомневающимся.

Карбюратор Микуни устройство и регулировка

В этой статье речь пойдет о карбюраторе Mikuni (Микуни), его устройстве и регулировке, а если быть точным о его распространенной модификации VM.

В отличие от многих моделей карбюраторов выпускаемых для мотоциклов, карбюраторы Микуни VM могут быть совместимы как с двухтактными так и с четырехтактными двигателями.

Это наиболее популярные и высокопроизводительные модели карбюраторов для обычных и спортивных мотоциклов.

Бренд принадлежит японской компании Mikuni Corporation, основанной еще 1 октября 1923 года. За годы своего существования компания успела не только завоевать рынок родной страны, но и прославилась добротной продукцией по всему миру. Кстати сказать, этот производитель получил популярность не только у владельцев «двухколесной» техники.

Устройство и функционирование

Важно отметить, что согласно руководству производителя угол установки и угол наклона карбюратор Микуни не должен превышать 20 градусов от горизонтали.

Для начала посмотрим из каких деталей состоит карбюратор Микуни:

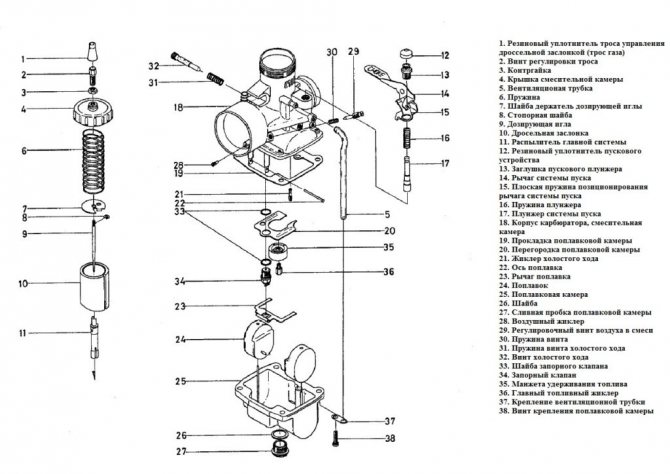

Детали карбюратора Микуни

Двигатель транспортного средства эксплуатируется в разных режимах работы: от холостого хода с почти полностью закрытой дроссельной заслонкой (1), до полной нагрузки при полностью открытой дроссельной заслонке. Для удовлетворения требований к необходимому соотношению воздуха и топлива в смеси, в карбюраторах Mikuni VM-типа предусмотрены низкоскоростная топливная система (пилотная система — в иностранной литературе, или более привычная для нас система холостого хода) и основная топливная система (главная дозирующая система).

Система холостого хода (пилотная система)

На карбюраторах Mikuni VM-типа система холостого хода и главная система имеют независимую конструкцию.

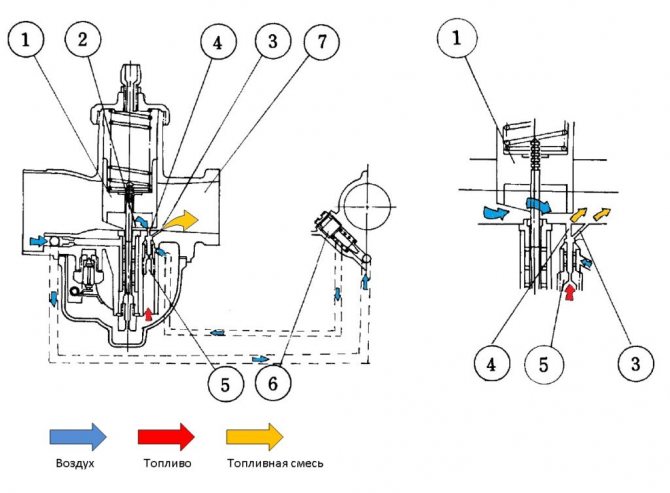

В режиме работы двигателя на холостом ходу (рис. слева), либо когда двигатель работает на низких оборотах без нагрузки, дроссельная заслонка почти опущена, скорость потока воздуха через игольчатый клапан главной системы мала. Следовательно, давление, достаточно велико, чтобы вызвать поступление топлива из распылителя главной системы. Подача топливной смеси во время работы на холостом ходу осуществляется через выходное отверстия (3), а при дальнейшем открытии дросселя, еще и через переходное отверстия (4). Топливо, поступая через топливный жиклер холостого хода (5), смешивается в необходимой пропорции с воздухом, количество которого можно отрегулировать с помощью винта (6), и в виде эмульсии поступает в двигатель.

Работа системы холостого хода Карбюратора Микуни

Поступающее через жиклер холостого хода топливо также смешивается с воздухом поступающим через переходное отверстие, и через распылитель холостого хода попадает в выпускное отверстие (7), а далее в двигатель.

При открытии дроссельной заслонки поток воздуха увеличивается и топлива, поступающего из распылителя системы холостого хода (пилотной системы), становится недостаточно. Компенсирует этот недостаток переходное отверстие, из которого начинает поступать уже не воздух, а дополнительное топливо (рис. справа)

Регулировка соотношения смеси на этом этапе производится жиклером холостого хода и воздушным винтом.

Основная система

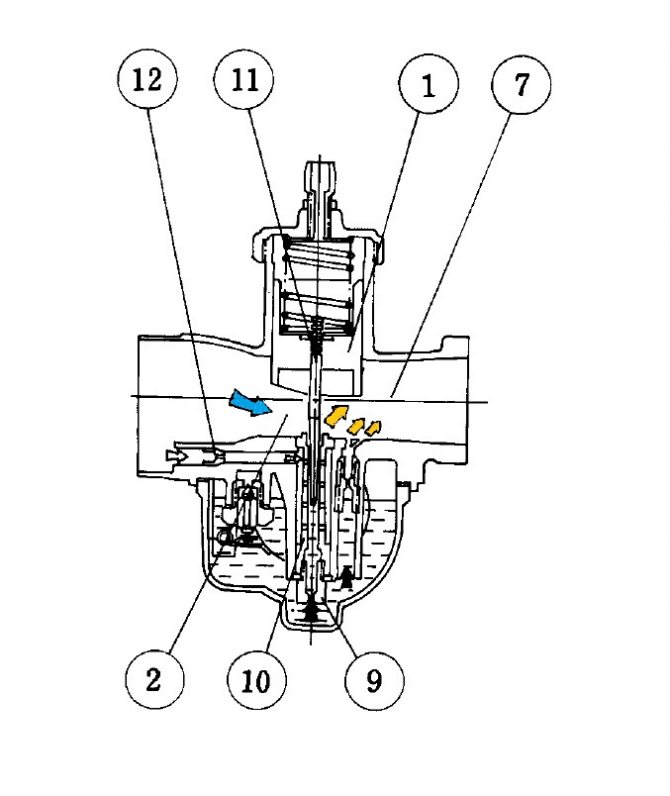

Основная система Карбюратора Mikuni

Когда дроссельный заслонка (1) открывается на 1/4 или более, скорость потока воздуха, проходящего в области дозирующей иглы, увеличивается, а давление падает до точки, в которой топливо уже может всасываться из главной системы. Дроссельная заслонка и дозирующая игла двигаются одновременно. Так как дозирующее игла (11) имеет разное сечении по своей длине, ее положение определяет количество поступающего из главной системы топлива для образования горючей смеси. Таким образом получается необходимое соотношение топлива и воздуха.

Топливо поступая через главный жиклер (9) в смесительную трубку (10) смешивается с воздухом поступающим через воздушный отверстие (12), и через распылитель попадает в диффузор (2).

В дроссельной заслонке имеется вырез, которой служит для создания оптимального давления в области распылителя главной системы. Когда дроссельная заслонка открыта более чем на четверть, топливо в основном дозируется главной системой, но и система холостого хода и переходное отверстие также задействованы в этом процессе.
