Устройство карбюратора

Наш элемент устроен таким образом, что бензин поступает в поплавковую камеру, до определенного уровня, который ограничивается поплавком. Он, поднимаясь, закрывает проход для топлива запорной иглой.

Затем топливо попадает через жиклер в смесительную камеру, где смешивается с воздухом и поступает в цилиндр под действием тяги, при опускании поршня вниз. От качества смеси зависит работа двигателя.

Схема карбюратора К-62 должна быть известна каждому, кто собирается работать с этим прибором.

Важную функцию играют жиклеры, они выполняют основную роль в объеме подаваемого топлива в двигатель. Возможна установка разных жиклеров на карбюратор К-62. Технические характеристики оного позволяют отменно работать на меньших жиклерах с небольшим расходом топлива.

В зависимости от качества смеси мы либо получаем мощный, но неэкономичный двигатель, либо мотор без хорошего крутящегося момента. В случае, когда сильное отклонение в ту или иную сторону, двигатель не может нормально работать.

Карбюратор нового типа

В сложной, многогранной работе по совершенствованию мотоциклетной техники немало зависит от заводов, которые поставляют комплектующие изделия. Сегодня их роль особенно заметна, поскольку в последнее время многие виды этой продукции по конструкции и потребительским качествам не удовлетворяют возросшим требованиям и становятся тормозом на пути развития передовых конструкций мотоциклов. В этой связи наиболее часто называли карбюраторы, генераторы, приборы электрооборудования. Сегодня мы с удовлетворением констатируем, что «лед тронулся». Ленинградский карбюраторно-арматурвый завод имени В. В. Куйбышева начал выпускать новые, более совершенные карбюраторы для массовых моделей мотоциклов легкого и среднего классов. Об этих приборах рассказывается в предлагаемой статье.
Рост мощности мотоциклетных двухтактных двигателей, характерный для последних лет, поставил на очередь вопрос о новых карбюраторах, ибо К36 уже исчерпал свои возможности. Для более форсированных моторов современных мотоциклов потребовалось увеличить диаметры диффузора и смесительной камеры, отверстия в седле топливного клапана, а также повысить подъемную силу поплавка. Введение таких изменений в конструкцию К36 вызвало бы чрезмерное увеличение габарита, да и за время его производства были накоплены конструкторские разработки, давшие возможность и основание перейти к более совершенным решениям, в частности центральному расположению поплавковой камеры и плоскому дросселю. Новый карбюратор обеспечивает бесперебойное снабжение двигателя топливом при резких разгонах и торможениях, кренах, наклонах мотоцикла вперед или назад. Плоский дроссель, помимо того что позволяет уменьшить общую высоту карбюратора в 2— 2,5 раза, меньше подвержен износу, чем цилиндрический (как у К36).

Карбюратор К62: 1 — топливный жиклер холостого хода; 2 — главный топливный жиклер; 3 — поплавковая камера; 4 — распылитель; 5 — ось поплавка; 6 — втулка рычага поплавка; 7 — воздушный канал; 8 — насадок; 9 — дозирующая игла; 10 — корпус; 11 — дроссель; 12 — замок иглы; 13 — пружина дросселя; 14 — упор-ограничитель подъема дросселя (удаляется после обкатки двигателя); 15 — трос управления дросселем; 16 — тяга с винтом регулировки холостого хода (опускания дросселя); 17 — крышка; 18 — регулировочный винт холостого хода; 19 — топливо-приемный штуцер; 20 — переходное отверстие; 21 — эмульсионный канал холостого хода; 22 — дренажное отверстие; 23 — воздушный канал холостого хода; 24 — запорная игла с шайбой; 25 — поплавок; 26 — эмульсионный канал корректора; 27 — дозирующая игла; 28 — утолитель поплавка; 29 — плунжер; 30 — пружина плунжера; 31 — трос управления корректором.

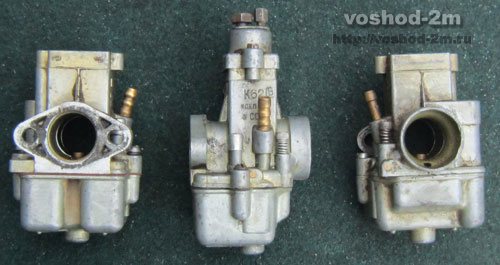

Новый прибор получил обозначение К62. На его базе разработаны модификации, которые отличаются диаметром диффузора и пропускной способностью дозирующих систем и предназначены для разных мотоциклов (см. таблицу), в том числе тех, чье производство намечено начать в ближайшее время. Ныне уже выпускаются К62П, К62М, К62С, и многие владельцы «Плане-ты-3», «Планеты-спорт», «Минска», изготовленных в этом году, имеют такие карбюраторы на своих машинах.

Рассмотрим устройство карбюратора. Он состоит из трех основных частей— корпуса 10, поплавковой камеры 3 и крышки 17. Как и насадок 8, они отлиты под давлением из цинкового сплава ЦАМ 4-1. Диаметр диффузора обозначен на корпусе и насадке.

Поплавковый механизм рычажного типа состоит из двух капролактамовых поплавков 25, которые закреплены в колонках корпуса осью 5, пропущенной через латунную втулку 6.

Топливный клапан выполнен в виде иглы 24, которая опирается нижней частью на пластину поплавка, а верх-ней (с шайбой из эластичного материала СКУ-6) закрывает канал подвода топлива. Его уровень в камере регулируют, подгибая опорную пластину.

В вертикальном колодце корпуса размещен плоский П-образного сечения дроссель из латунного листа. В его стенке, обращенной к воздухоочистителю, снизу сделан радиусный вырез, обеспечивающий заданное разрежение над распылителем.

В верхней стенке дросселя закреплена тяга 16 с винтом, ввернутым в крышку. Вращая его, ограничивают опускание дросселя. Поднимает же его трос 15, связанный с ручкой «газа», а опускает — пружина 13. Дозирующая игла 9 может занимать в дросселе одно из трех положений — в зависимости от требуемого состава смеси. Их фиксирует замок 12.

Все приведенные в таблице модификации карбюратора, кроме К62Л и К62С, снабжены пусковым устройством (корректором). Оно состоит из плунжера 29 с дозирующей иглой 27, которая двигается в колодце корпуса, пружины 30 и троса 31. Для облегчения пуска зимой (при морозах ниже 15°) предусмотрена возможность переобогащения смеси утолителем 28 поплавка. По конструкции он аналогичен применяемым в других мотоциклетных карбюраторах. Чтобы исключить попадание в цилиндр излишка топлива, который может привести к гидравлическому удару с разрушительными последствиями, в поплавковой камере предусмотрено дренажное отверстие 22.

Поскольку при обкатке нового двигателя не рекомендуется повышать обороты до максимальных, на внутренней стороне крышки отлит упор-ограничитель 14 подъема дросселя. Для облегчения разборки карбюратора при промывке жиклеры, а также распылитель сделаны съемными.

Крышка и поплавковая камера соединены винтами с корпусом карбюратора через прокладки из материала БР-1.

Важное достоинство нового карбюратора еще и в том, что у его фланца такие же присоединительные размеры, как и у прежней модели. Если добавить, что расстояние от оси диффузора до нижней точки у старого и нового приборов практически одинаково, а габарит различается весьма незначительно (75X81X162 мм у К62, против 63X97X137 у К36), то станет понятным, что К62 может занять место К36 без всяких переделок.

В заключение — об особенностях эксплуатации и регулировки нового карбюратора.

Прежде всего, его жиклеры нельзя чистить металлическими предметами. Недопустимо промывать карбюратор ацетоном, вообще сильнодействующими растворителями. Для этого вполне подходит чистый бензин и сжатый воздух.

При длительной эксплуатации мотоцикла в жару (35—40° и выше), а также на высоте от 2000 метров над уровнем моря рекомендуем опустить дозирующую иглу 9 на одну канавку. В холода (ниже минус 15°) иглу следует, наоборот, поднять на одну канавку.

Регулируют обороты холостого хода так. Перед пуском двигателя устанавливают дроссель вращением винта 16 в такое положение, чтобы между его стенкой и нижней образующей отверстия в насадке 8 была небольшая (2— 2,5 мм) щель. Регулировочный винт 18 полностью заворачивают, а затем выворачивают на пол-оборота — оборот. Пускают двигатель и прогревают его до нормальной температуры. Отворачивая винт 16, добиваются минимальных устойчивых оборотов двигателя, а затем постепенно отворачивают винт 18 (обедняя смесь) до возникновения перебоев. После этого медленно заворачивают винт 18 (обогащая смесь), пока двигатель не начнет работать устойчиво. Теперь, заворачивая винт 16, уменьшают обороты и для них находят новое положение винта 18, так же, как в первом случае. Эти операции повторяют, пока опять не будут получены минимальные, но вполне устойчивые обороты двигателя.

Правильность регулировки оборотов холостого хода проверяют резким открытием и закрытием дросселя. Если двигатель глохнет при резком открытии дросселя, следует завернуть винт 18 на четверть — половину оборота (смесь обогатится), а если останавливается при резком закрытии дросселя— настолько же вывернуть (смесь обеднится).

Устранение неполадок

При возникновении затруднений, например, двигатель не заводится при наличии искры и мы уверены, что компрессия в двигателе достаточная, можно смочить свечу бензином или заполнить топливом цилиндр через отверстие для свечи и попробовать завести, это поможет очистить ходы в карбюраторе и засоренный жиклер.

Если двигатель не запускается, то можно попробовать его завести, толкая мотоцикл на нейтральной передаче с выключенным зажиганием. Когда скорость стала устойчивой, и мотоцикл набрал достаточную инерцию, следует включить зажигание, выжать сцепление, завести педаль переключения в положение 1-й скорости и плавно отпустить левый рычаг на руле.

Если двигатель завелся, но глохнет при резком поднятии дроссельной заслонки либо опускании, неустойчиво работает на холостых оборотах, то карбюратор следует тщательно просмотреть

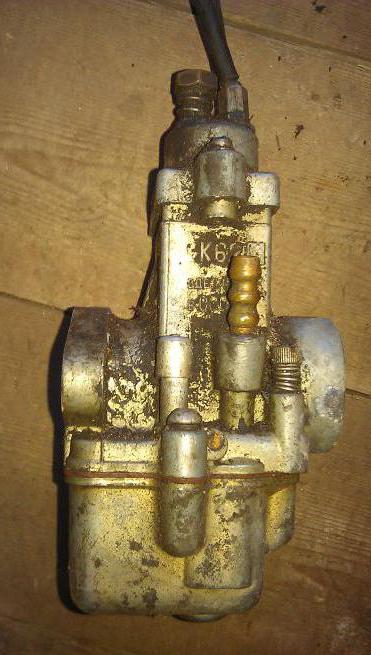

Регулировка уровня топлива

Регулировка карбюратора К 65 начинается с задания уровня топлива. Для этого прибор переворачивают и снимают дно поплавковой камеры. Далее заменяется расстояние от разъема до линии, которая разделяет поплавок на две части.

Это расстояние обычно составляет 13 мм с возможным отклонением в обе стороны на 1,5 мм.

Если на карбюраторе размер в эти рамки не вписывается, следует подогнуть язычок поплавка в нужном направлении.

Случается, настройка карбюратора К 65 выполнена правильно, но он начинает «переливать». Это значит, что прохудился поплавок.

Проверить эту теорию просто. Нужно набрать в ванну теплой воды и погрузить в нее поплавок на минуту или дольше. Если появятся пузырьки, значит, поплавок неисправен.

Осмотр карбюратора

Перед снятием с двигателя такого механизма, как карбюратор К-62, следует нажать на кнопку утопителя поплавка и убедиться, что горючее поступает в карбюратор (бензин должен выходить через отверстие под кнопкой), и причина плохой работы точно в карбюраторе.

Если бензин медленно поступает в поплавковую камеру, то причиной плохой работы карбюратора может быть засоренный фильтр в бензокране. Достаточно открутить стакан отстойника (цилиндрическая емкость с винтом снизу), его отчетливо видно на всех бензокранах в мотоциклах, и почистить фильтр.

Карбюратор К-62 может плохо работать из-за несвоевременного подливания жидкости в масляный воздушный фильтр либо его засорения. Следует попробовать завести двигатель без фильтра, если работа станет лучше, то его следует почистить и промыть в керосине.

Какой карбюратор используется на мотороллере Муравей

На «ранних» мотороллерах Муравей с чугунным двигателем (Тулица, Турист) устанавливались карбюраторы К62Г с диаметром диффузора – 26мм и смесительной камеры – 28мм. Позднее двигатель форсировали. Установили на него лепестковый клапан на впуске, изменили форму цилиндра и ребра охлаждения. Параллельно с этим на мотороллеры стали устанавливаться новые карбюраторы К65Г. По конструкции они схожи с К62Г.

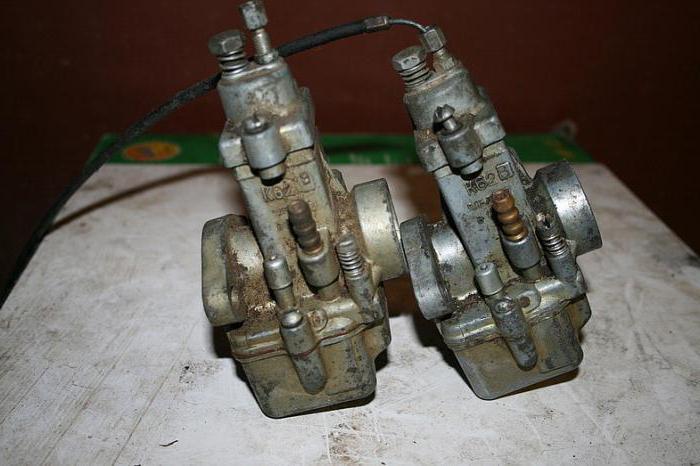

Карбюратор мотороллера Муравей модели К62Г. Внешний вид сбоку и со стороны воздушной заслонки

Диаметр диффузора и смесительной камеры остался прежним. Изменились только пропускная способность ГТЖ (130 мл/мин и 125 мл/мин у К62Г), диаметры распылителя (2,63 мм и 2,6 мм), диаметр иглы и переходного отверстия. Небольшие различия присутствует в устройстве корректора. На карбюраторе К62Г для дополнительного обогащения топлива применяется игла, погруженная в колодец поплавковой камеры. На К65Г топливо забирается напрямую из камеры при помощи жиклера топливного корректора.

Разборка карбюратора

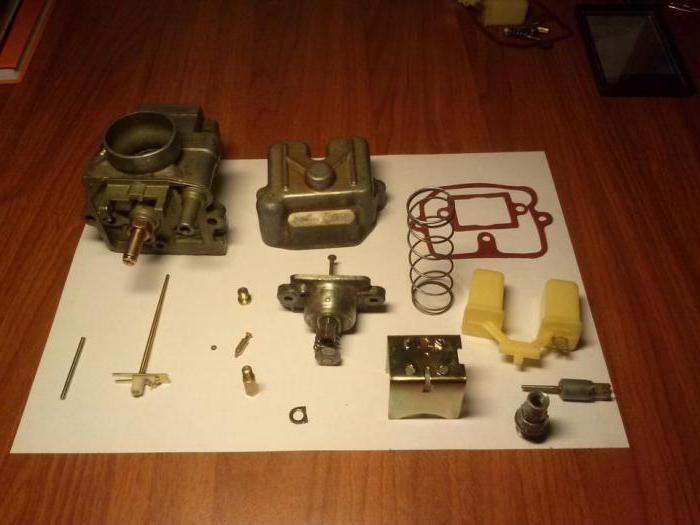

Разобранный карбюратор К-62 фото в нашей статье позволяют рассмотреть детально.

Нам понадобятся следующие инструменты: минусовая отвертка, ключи на 12, 14, шестигранная головка на 6 либо пассатижи. Следует сначала открутить винты крепления карбюратора к двигателю ключом на 14, затем верхнюю крышку — отверткой. С дроссельной заслонки, из паза, вынимается трос ручки акселератора и винт регулировки холостого хода, который имеет плоский конец.

Затем откручиваем все болты, включая винт качества смеси, и снимаем крышку поплавковой камеры, она крепится двумя винтами – одним с левой стороны от цилиндра, там же находится кнопка утопителя поплавка, винт качества смеси и шланг для подачи топлива; другой – с противоположной.

Переворачиваем карбюратор вверх дном, осматриваем поплавок, его конец должен быть на несколько градусов выше начала. У основания должен быть язычок, если поплавок стоит неправильно, следует подгибанием оного добиться нужного эффекта.

Дроссельная заслонка

Заслонка дросселя штампованная из латуни, установлена в корпусе карбюратора и имеет П-образное сечение. Со стороны воздухозаборника в заслонке имеется вырез, предназначенный для направления потока воздуха в цилиндр двигателя. Верхняя часть заслонки снабжена тягой с ограничителем, при помощи которого ограничивают степень перекрытия диффузора (для регулировки холостого хода). С заслонкой связан трос, идущий на рукоятку газа на руле мотоцикла. При сбросе газа возврат заслонки осуществляется пружиной.

Разборка жиклеров

Сначала вынимаем ось поплавка, смотрим на износ, она должна быть одинаковой по всей длине. Вынимаем иглу с фиксатором из поплавка, на ней должна быть маленькая силиконовая прокладка. Затем откручиваем главный центральный жиклер ключом на 12, после чего головкой на 6 либо пассатижами откручивается жиклер холостого хода, он фиксируется со стопорной шайбой.

Меньший жиклер важно закручивать при сборке со стопорной шайбой, иначе он поломается. Карбюратор К-62 выпускается без обогатителя, они идут на марках, начиная с К-33 и по К-38, там он находится в углу и выкручивается отверткой.

После выкрутки жиклеров с обратной стороны вынимается центральный элемент — направляющая заслонка, которая держалась за счет главного жиклера. Для лучшей работы можно зашлифовать дроссельную заслонку и центральный элемент. Если осмотр производится не для срочной установки на двигатель, тогда нужно смазать все узлы маслом. Сборка производится в обратной последовательности.

Пять случайных статей о мотоциклах:

Два года на Яве

Читать далее >>

Как легче снять цилиндры на Яве. Защитные прокладки на шпильки

Защитные прокладки на шпильки После длительной эксплуатации мотоцикла ЯВА, особенно в сельской местности, бывает трудно снять цилиндры: пыль и песок, смешиваясь с маслом, плотно забивают отверстия под шпильки. К тому же при разборке часть этой грязи попадает в картер, как ни стараешься его закрыть. Прокладка под головку Я избавился от этой неприятности следующим образом. Из сырой резины толщиной около 2 мм вырезал шесть прокладок (согласно рисунку) и надел их на шпильки до установки головки. При работе двигателя от нагрева они вулканизуются и надежно закрывают отверстия от пыли. Уже несколько лет я успешно применяю этот способ. В. КОРОТЧИКОВ Гомельская область, г. Озераны 1989N07P33
Читать далее >>

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы…
Читать далее >>

Мотоцикл ИЖ. Как избавиться от стука в передней вилке

Как избавиться от стука При поездках по плохим дорогам на мотоциклах ИЖ часто слышен стук в передней вилке. Мотолюбители предлагали несколько вариантов, исключающих это неприятное явление (см. например, «За рулем», 1973, № 10).Мы используем более доступный способ, который дает тоже неплохие результаты: вводим в амортизатор два резиновых кольца, как показано на рисунке.Переделка амортизатора передней вилки: 1 — шток; 2 — наконечник; 3 — верхнее кольцо; 4 — шайба; 5 — клапан; 6 — шпонка; 7 — нижнее кольцо; 8 — поршень; 9 — корпус амортизатора.Верхнее кольцо 3 толщиной 5 мм надевается на шток выше обратного клапана. нижнее — 7 толщиной 2 мм — на шток между обратным клапаном и поршнем (его роль — повысить компрессию). Чтобы верхнее кольцо служило дольше и не разбивалось обратным клапаном, можно между ними надеть дополнительно металлическую шайбу 4 толщиной 2 мм. Резиновые кольца вырубаем гильзой от охо…
Читать далее >>

Урал М-67

Тяжелые дорожные мотоциклы ирбитского мотоциклетного завода давно уже пользуются хорошей репутацией. Они еще раз подтвердили свою высокую надежность в последних всесоюзных испытаниях на первенство заводской марки, где «Урал-3» М-66 завоевал первое место.Конструкторы постоянно совершенствуют машину, чтобы ее технические и эксплуатационные качества полнее отвечали возрастающим требованиям по безопасности движения и удобству обслуживания и ремонта. Результатом большого труда заводского коллектива, работавшего в содружестве с рядом научных институтов — ВНИИМотопромом, ВНИИТЭ, ЦНИИТА, НИИ Автоприборов и другими, а также с заводами — поставщиками комплектующих изделий, явилось создание более совершенной модели, получившей обозначение М-67. Опытная партия этих машин была выпущена в конце прошлого года, а серийное производство началось с июля нынешнего года. Рис. 1. Схема электрооборудования: 1 — передний фонарь коляски; 2 — лампа А12-21-6 габаритного с…
Читать далее >>

вход регистрация забыли пароль?

Модель карбюратора	Диаметр диффузора, мм	Для какой машины предназначен
К62	30	Юпитер-4
К62Б	32	Планета-4
К62В	26	Восход-3
К62Г	26	Тулица
К62Д	28	Юпитер-3
К62Е	30	СЗД (мотоколяска)
К62П	32	Планета-3
К62Л	26	Нептун-23 (лодочный мотор)
К62М	32	Планета-Спорт
К62С	26	ММВЗ-3.115 Минск

Покупка нового карбюратора

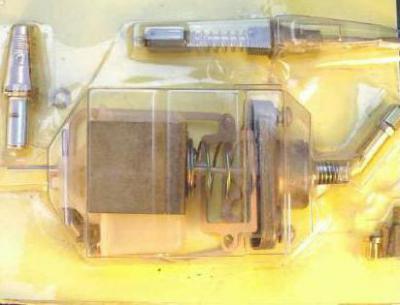

При покупке ремкомплекта на карбюратор К-62 следует обратить внимание, чтоб отверстия были без дефектов, и жиклеры желательно сразу подобрать либо заменить. Часто бывает несовпадение указаний и реальных размеров отверстий, особенно если жиклер сделан в Китае.
