При поломке одной из деталей мотоцикл уже будет работать неслаженно, с перебоями или не работать вообще. Другое дело – настройка. Она может понадобится после аварии, зимы или же после обкатки. Регулировка карбюратора мопеда «Альфа» часто является практически обязательным пунктом в ТО, особенно если хозяин выявил с ним проблемы. То, что мотоцикл глохнет, слишком много потребляет топлива, произносит ненормальные звуки, может означать, что карбюратор нуждается в настройке. Как это сделать и как потом определить, что все выставлено правильно? Сначала будет не лишним определиться, какие там процессы происходят.

Признаки неисправности карбюратора

Встречается ситуация, когда карбюратор мопеда Альфа начнет работать со сбоями. Эту неполадку можно заметить в процессе эксплуатации транспортного средства. Симптомы сбоев в работе перечислены ниже:

• нестабильная работа на высоких оборотах;
• провал мощности при переключении с холостого хода на обычный;
• сложности при запуске двигателя после простоя на протяжении нескольких дней.

В случае обнаружения одной из перечисленных неполадок, можно попробовать самостоятельно почистить его и произвести настройку. Если этого не сделать, со временем мотор перестанет заводиться.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• Регулировка карбюратора ваз 2107 своими руками

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

При наличии одного или нескольких из указанных признаков, следует выполнить настройку карбюратора, а затем продиагностировать его состояние и проверить работу двигателя.

Чистка карбюратора мопеда Альфа

Устройство и принцип работы карбюратора

Карбюратор – важнейшая часть бензинового двигателя. Его функция – приготовить смесь топлива и воздуха, насыщение горючего кислородом. Дальше эта смесь направляется в цилиндры, где бензин должен сгореть с наибольшим КПД. В тот момент, как воздух движется через сужение воздушного горла карбюратора, наступает понижение давления. За счет этого засасывается топливо.

Внешний вид карбюратора мопеда

Свойства смеси горючего и воздуха регулирует винт качества. Чем он сильнее закручен, тем уже воздушный канал, и смесь обогащается, то есть, в ней больше бензина. Если винт откручен, концентрация кислорода увеличивается, смесь обедняется. Карбюратор должен быть правильно отрегулирован. Иначе труднее станет переключаться с холостых на рабочие обороты, начнутся «провалы» при перегазовке. Регулировку можно доверить профессионалам, но и самостоятельно ее сделать самостоятельно несложно.

На корпусе карбюратора видны три жиклера, для настройки используются только два верхних. Расположенный справа жиклер холостого хода настраивают в первую очередь. Он необходим во время стоянки, при поездках на нейтральной передаче или работе на холостом ходу.

Винты, необходимые для настройки карбюратора на мопеде Альфа

Когда неправильно отрегулирован левый жиклер качества топлива, смесь получается богатой или бедной. В результате увеличивается износ и расход горючего. Нижний жиклер необходим для слива бензина и удаления конденсата, он раскручивается против часовой стрелки. Но для регулировки его трогать не нужно.

Search

Разборка или регулировка сборки автомобиля мопедом Альфа

После прохождения бегового мопеда, он проходит полный цикл проверки, который включает в себя замену масла в коробке и двигателе, а также регулировку зазора клапана. Производитель также рекомендовал заменить элемент воздушного фильтра. Динамическая динамика требуется во время эксплуатации, требуя личного карбюратора на мопедах Альфа. Квалифицированное выравнивание этого устройства улучшит производительность и поможет сократить расходы на топливо. Эта операция идентична настройке карбюратора на скутере и не вызовет особых проблем у начинающих и опытных мотоциклистов.

Симптомы, требующие срочного тестирования на углеводы

Большинству автомобилистов известен механизм работы карбюраторного узла и необходимые условия его измеряемой работы. Основным показателем фактического функционирования двигателя является состав горючей консистенции, который должен состоять из 15 частей воздуха и 1 части бензина. Нарушение соотношения приводит к обогащению или, наоборот, к истощению состава.

Основные признаки плохой смеси:

• несоответствие двадцатых годов;
• сложный старт;
• фиксаторы в карбюраторе;
• мотор не вращается;
• белая сажа на свече.

Признаки переобогащения горючей смеси:

Как установить карбюратор на альфа-мопеды |

В этом уроке мы расскажем вам об этом установка карбюратора на мопед

Альфа Шоу WinDay.

Мопед Альфа. Настройки карбона. (Быстрый и качественный способ)

Мопед Альфа

.
Настройки углерода
. (Быстрый и качественный способ) Если у вас есть какие-либо вопросы, пожалуйста, оставьте комментарий.

• увеличение расхода топлива;
• сажевая свеча;
• хомуты в выхлопной трубе;
• медленное ускорение.

Процедура настройки

Правильная работа двигателя зависит от соблюдения правил эксплуатации и точного выполнения требований проверки. Перед установкой карбюратора на мопед альфа, предыдущая серия работ обязательна:

1. Очистите корпус карбюратора.
2. Заменить свечу зажигания.
3. Заменить воздушный фильтр.
4. Убедитесь, что соединения прочные.

Теперь вам нужно точно установить уровень газа в поплавковой камере, согнув язычок поплавка. Подключив прозрачный шланг к сливному клапану, вы можете определить абсолютный уровень топлива. Для этого шланг поднимается вверх. Обычно высота падает на стыки крышек карбюратора.

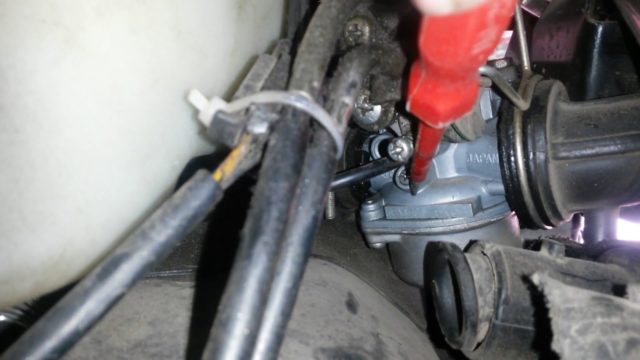

Следующим пунктом является регулирование холостого хода с помощью винтов по количеству и качеству. Весь процесс происходит на теплом двигателе. Высококачественный винт полностью завинчивается, а затем выворачивается на два оборота. Запустите двигатель и, повернув этот винт в обоих направлениях, достигните максимальной скорости. Затем используйте винт, чтобы снизить скорость до минимума стабильной. Возможно, потребуется повторить процедуру несколько раз, пока не будет получен желаемый результат.

Регулировка среднего диапазона скорости осуществляется путем поднятия или опускания иглы. Для этого откручиваем дроссельную гайку, извлекаем иглу и перемещаем штопор в одну из канавок: над средней секцией для смеси и ниже для обогащения.

Качественная работа двигателя на высоких оборотах обеспечивается ценностью сердечника реактивный самолет

. Поэтому установка карбюратора на
мопед альфа будет завершено только после выбора соответствующего номера форсунки. Если карбюратор имеет скудную конструкцию, стоит установить деталь с более высокой пропускной способностью. Чтобы истощить смесь, нужно сделать наоборот. ставить меньше.
Проверьте правильность настроек, посмотрев на изолятор свечи. Если он имеет светлый или коричневый цвет без отложений углерода, система настраивается нормально. Если нить и свечной изолятор закопчены черной сажей, смесь следует отрегулировать до средней скорости.

Инструменты для регулировки карбюратора

Необходимо подготовить отвертку с плоской насадкой, с помощью которой будут откручиваться болты. Если придется снять карбюратор с целью его прочистки, потребуется ключ на 10. Также потребуется средство для очистки карбюраторов. Оно выпускается в форме аэрозоли. Очиститель очень едкий, поэтому для работы с ним желательно приобрести резиновые перчатки.

Средство для очистки карбюратора

Особенности настройки карбюратора 4 х тактного скутера

Настраивать карбюратор на четырехтактном скутере не так сложно, как может показаться. Хотя проблемы могут возникнуть на любом этапе, система подачи топлива все-таки довольно тонкое устройство. Но все сложности преодолимы, если действовать по инструкции и внимательно ознакомиться с рекомендациями производителя.

Карбюраторы на четырёхтактных скутерах похожи друг на друга, поэтому инструкции подойдут как для мопеда дельта, так и для отечественного автопрома. Хотя электронные системы постепенно вытесняют механические, основной плюс карбюратора – его надёжность. Поэтому железного коня с ним можно будет встретить ещё не один десяток лет.

Как почистить карбюратор на мопеде — пошаговая инструкция

Выполнять очистку нужно в том случае, если скопилось много грязи и конденсата. Чтобы убедиться в отсутствии необходимости к этой процедуре, желательно отсоединить и разобрать карбюратор. Если он забит, выполнять настройку бесполезно.

Вначале перекрывается краник подачи топлива, затем нужно отсоединить от карбюратора топливный и сливной шланги.

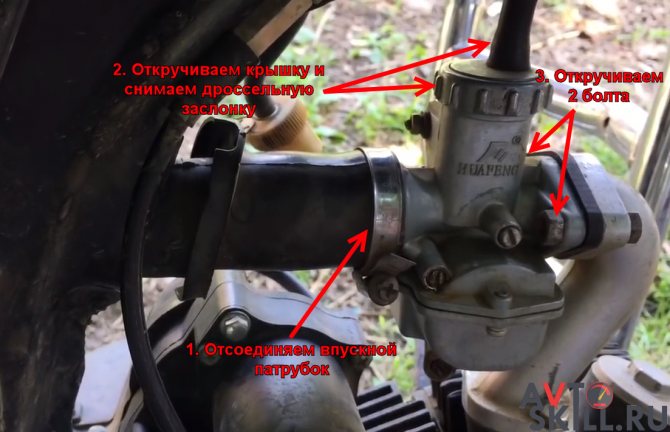

Далее необходимо отсоединить от карбюратора впускной патрубок, далее открутить крышку дроссельной заслонки и вынуть ее из карбюратора. Теперь деталь удерживают лишь два болта, которые откручиваются ключом на 10. Все, карбюратор снят. Его разборку желательно производить на белом столе, чтобы не потерять мелкие запчасти.

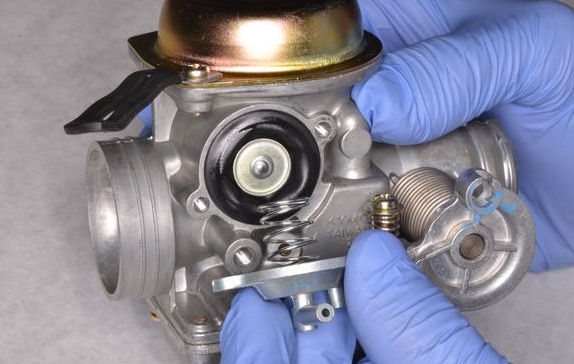

Далее нужно разобрать карбюратор. Сначала откручивают болты, находящиеся на корпусе карбюратора. После этого снимется защитная крышка.

Далее вытаскивается поплавковая камера, она держится на одном штырьке, который вынимается из пазов. Снять его можно без использования инструментов. Вместе с камерой снимется мелкая цилиндрическая деталька с конусовидным наконечником — запорная игла, которая держится между поплавком и каналом подачи топлива. Важно проследить, чтобы она не упали на пол и не потерялась.

Теперь при помощи отвертки с прямой насадкой откручиваются жиклеры, болт регулировки холостого хода и винт качества смеси.

Узел разобран, можно переходить к очистке. Сначала следует надеть насадку-трубочку на баллон с аэрозолью для очистки.

Из крышечки карбюратора выливают скопившуюся жидкость, затем обрабатывают внутреннюю полость очищающей аэрозолью. Таким же образом обрабатывают жиклеры, трубочку аэрозоли можно опускать внутрь выемок и отверстий. Тогда все внутренние полости прочистятся, и выйдет вся скопившаяся грязь. Аэрозолью с насадкой можно обработать все остальные отверстия карбюратора.

Маленькие отверстия нужно продуть, чтобы там не было грязи. Очищенные детали насухо вытирают тряпочкой, важно дождаться, пока полностью высохнет нанесенная аэрозоль. Затем собирают карбюратор в обратной последовательности. Ошибиться при сборке сложно, так как все детали различаются по размеру и ставятся только в определенные отверстия.

Разобранный карбюратор мопеда Альфа

При установке поплавковой камеры сначала прикрепляют элемент, перекрывающий подачу горючего через отверстие возле жиклеров. К креплению камеры подсоединяют штырь, после чего всю конструкцию ставят на гнездо. Далее монтируется крышка, и закручиваются болты. На полтора оборота закручивают винт качества смеси, затем прикручивают винт холостого оборота.

Рекомендуется обработать аэрозолью собранный карбюратор, чтобы он был чистым снаружи. Далее деталь ставят на прежнее место, вначале подключают топливный шланг. После нужно открыть топливный кран и несколько секунд подождать, пока наберется горючее. Теперь можно запустить мотор, однако он может не завестись или работать слишком громко. Это означает, что необходима регулировка.

Подробнее о том, как чистить карбюратор на мопеде Альфа, можно узнать из этого полезного видео:

Особенности настройки карбюратора 2 х тактного скутера

Некоторые мопеды имеют свои особенности. Пожалуй, самые простые карбюраторы делают в Китае. А у скутера 2т карбюратор проще, чем у четырёхтактника. Регулировка такой модели не должна стать серьёзным препятствием. Однако и здесь есть свои особенности. Следует обратить внимание, что игла в карбюраторе 2т определяет качество смеси только пока дроссельная заслонка не поднята до конца. В противном случае топливный жиклёр влияет гораздо сильнее. Возникает также связь с системой холостого хода, но не на всех моделях.

В карбюраторах 2т уровень топлива куда значимей, чем у стоящих на скутере 4т. Настроить поплавковую камеру можно по инструкции выше, значимых отличий нет, хотя жиклеры и различаются.

Регулировка карбюратора мопеда Альфа – пошаговая инструкция

Сначала рассмотрим экспресс-способ, который отлично подойдет начинающим, или когда нужно все сделать максимально быстро. Настраивать карбюратор можно только при горячем моторе, например, после поездки мопеде. Важно, чтобы двигатель проработал на холостом ходу минимум 10 минут. Предварительная очистка необязательна, но желательна. Для быстрой настройки удобно воспользоваться следующей инструкцией:

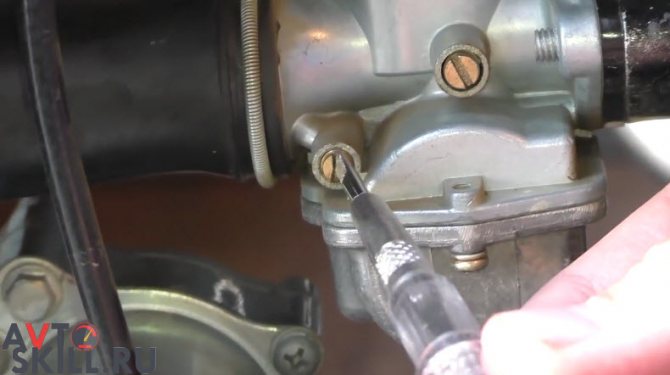

Повернуть отверткой левый болт – жиклер качества по часовой стрелке до упора. Также провернуть правый болт, отвечающий за качество смеси. Поворачивать нужно до тех пор, пока мотор почти не заглохнет.

Далее необходимо провернуть левый жиклер на два оборота против часовой стрелки. Жиклер качества поворачивают в том же направлении, но на полтора оборота.

После экспресс-настройки двигатель должен работать нормально, однако на холостом ходу будет недостаточно оборотов. Для более точной настройки придется потратить немного больше времени.

Второй способ – точная настройка карбюратора

Сначала необходимо увеличить число оборотов до 300-3500 в минуту. Для этого нужно повернуть верхний правый болт, отвечающий за число оборотов, по часовой стрелке.

Затем следует покрутить вправо и влево болт, отвечающий за качество топливно-воздушной смеси. Болтик находится слева, его крутят до тех пор, пока обороты не увеличатся еще больше.

Если обороты начинают расти, значит болт поворачивается в нужную сторону. Они должны начать увеличиваться при повороте против часовой стрелки.

В момент, когда число оборотов будет максимальным, нужно вернуть в начальное положение первый болт, то есть, повернуть его влево. Болтик расположен в верхней части справа. Крутить нужно до отметки около 1250 оборотов в минуту.

Быстрая настройка карбюратора после очистки

Сразу после очистки регулировку выполняют самым быстрым способом. Манипуляции нужно производить при заведенном двигателе. Винт качества нужно закрутить полностью, после чего выкрутить на полтора оборота.

Затем запускают мотор и следят за его работой. Если после очистки он не может нормально работать без газа, необходимо подкрутить винт настройки холостого хода. Винтик закручивают в правую сторону, примерно до середины, при запуске можно его отрегулировать. Когда винт отрегулирован нормально, число оборотов на тахометре должно составлять не менее 1000-1500. При такой регулировке движок не будет глохнуть.

Видео о том, как настроить карбюратор на мопеде Альфа:

Как настроить карбюратор на мопеде Альфа

Советы по настройке карбюратора

Важно перед регулировкой проехаться на мопеде, чтобы мотор хорошо разогрелся. Корректно выполнить настройку при холодном двигателе не получится, он, скорее всего, заглохнет. Чтобы выполнить регулировку правильно, нужно проверять число оборотов на тахометре и слушать, как функционирует мотор. При проведении работ регулируются всего два жиклера, при этом каждый фиксируется в определенном положении.

Для настройки карбюратора не требуются дорогостоящие инструменты или серьезные денежные вложения. Достаточно правильно подкрутить болты, и двигатель будет нормально работать во всех режимах.

Как настроить карбюратор на мопеде Альфа: фото-инструкция по регулировке и настройке
3 (60%) 4 проголосовало

Загрязнение нагаром

Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи.

Последствия: плохой запуск двигателя скутера; плохая работа холодного двигателя скутера; перебои в воспламенении воздушно-топливной смеси; плохая реакция на газ.

Вероятные причины: избыточно богатая воздушно-топливная смесь; сильно засорен воздушный фильтр скутера; неправильно подобран тепловой диапазон — слишком «холодная» свеча.

Способы устранения: отрегулировать рабочую смесь; отрегулировать систему холодного пуска двигателя скутера; поменять воздушный фильтр скутера; почистить свечи или поменять на новые — с правильно подобранным калильным числом.

Это интересно: До полного или по 10 литров: как заправлять машину?

Как отрегулировать высоту поплавка карбюратора

Карбюратор, самая непонятная часть в мотоцикле и многих небольших машинах. Все двигатели требуют надлежащей смеси воздуха и топлива для горения; карбюратор, контролирует соотношение топливо/воздушной смеси, поступающей в двигатель. Это звучит достаточно просто, но есть много деталей карбюратора, которые, если их не отрегулировать, в лучшем случае мотоцикл не будет ехать должным образом или, в худшем, вы не сможете его завести. Правильное соотношение топлива и воздуха имеет решающее значение для работы двигателя.

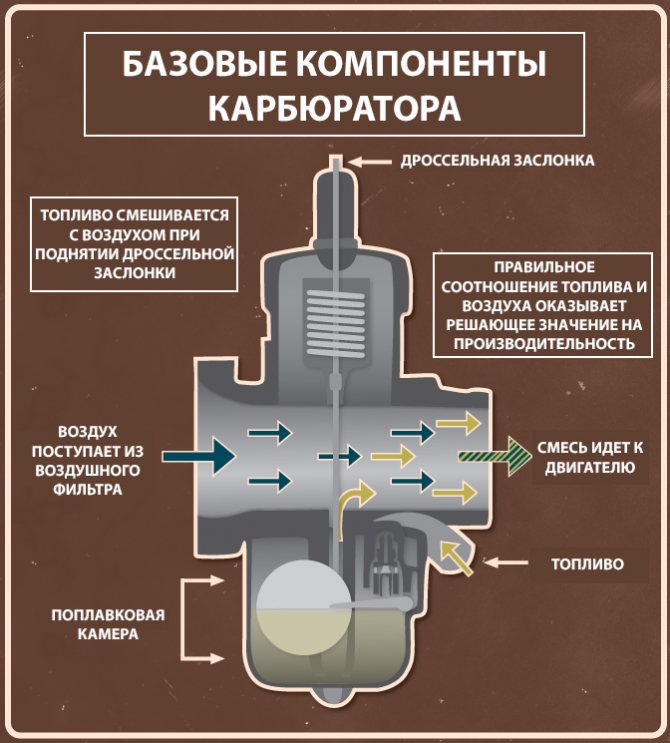

Как он работает

Воздух поступает в карбюратор из воздухозаборника и резко ускоряется из-за сужения внутренних стенок карбюратора. Этот воздух дует перпендикулярно дроссельной заслонке — клапан управляется от дроссельной заслонки. Когда дроссель открыт, кабель поднимает дроссельную заслонку, расположенную внутри основного корпуса карбюратора. По мере того, как заслонка поднимается, быстро движущийся воздух тянет топливо вверх по основной струе от поплавковой камеры. Это работает автоматически, поскольку топливо перемещается из области высокого давления (поплавковая камера) в зону низкого давления (основной корпус карбюратора).

Топливо смешивается с воздухом и головками в двигателе. Количество потребляемого топлива зависит от положения и размера игольчатого клапана (объясняется ниже), размера основной струи и уровня высоты топлива в поплавковой камере. Высота топлива в поплавковой камере регулируется поплавками. Ниже описывается настройка этих поплавков.

Внутри поплавковой камеры

Глядя более конкретно на поплавковую камеру, вы найдете поплавок. Это простое устройство контролирует количество топлива, поступающего в поплавковую камеру, ограничивая или отключая питание по его настройкам.

Компоненты поплавковой камеры:

Узел игольчатого клапана

Камера и прокладка

Поплавковая камера является резервуаром для топлива и содержит все рабочие компоненты поплавка. Большинство поплавковых камер прикреплены к основанию карбюратора, но некоторые ранние машины использовали дистанционную систему, где камера находилась на некотором расстоянии от основного корпуса карбюратора. В большинстве поплавковых камер установлен дренаж для обслуживания, а в некоторых случаях — для измерения фактической высоты топлива.

Поплавок и игла

Поплавки в карбюраторе обычно изготавливаются из латуни или пластика. Поплавки по существу «плавают» на топливе в поплавковой камере. Поплавки поворачиваются на стержне и через штырь открывают или закрывают игольчатый клапан, заставляя топливо входить или не входить в камеру. Когда топливо выбрасывается основной струей, уровень топлива в камере падает, поэтому поплавок также падает. Это открывает игольчатый клапан, позволяя большему количеству топлива поступать в камеру. Когда поплавок снова поднимается с уровнем топлива, игольчатый клапан закроет подачу топлива.

Игольчатый вентиль

С помощью подпружиненного зажима на одном конце и конического резинового наконечника на другом, игольчатый клапан работает в унисон с поплавком. Игла клапан также работает с узлом седла, который представляет собой просто ввинчивающийся латунный болт — просверленный, чтобы иметь форму иглы с резиновым наконечником. Сиденье является концом топливной магистрали, где топливо ждет входа в камеру. Когда камера заполнена, иглу с резиновым наконечником прижимают к сиденью, предотвращая переполнение топливом камеры.

Установка высоты поплавка

И так, вы хотите установить высоту поплавка, чтобы мотоцикл работал на точное количество необходимого топлива — не больше, не меньше. Чтобы установить высоту поплавка, сначала необходимо определить текущие настройки. Это можно сделать двумя способами: с помощью внешней измерительной трубы или путем измерения физической высоты поплавка над поверхностью прокладки.

Регулировка запорной иглы дросселя

Мой скутер Honda Tact AF-31 отличался изысканной прожорливостью. Безо всякого зазрения совести он мог сжигать до 8-10 литров бензина на сотню километров. Это совершенно безумный расход для скутера мощностью 6 л.с., потому что такой же расход у моего автомобиля мощностью 175 л.с. Я то и дело гонял с канистрой на заправку.
Что я только ни делал, менял свечу, настраивал карбюратор, но даже после замены цилиндро-поршневой группы ничего не изменилось. Свеча мокрая, скутер продолжает опустошать бензобак с завидным аппетитом. Пока в один прекрасный момент я не задумался о том, что надо бы проверить и отрегулировать положение запорной иглы дросселя.

Вся процедура крайне простая, не нужно даже ничего разбирать.

Отвинчиваем крышку крепления к карбюратору.

Сжав пружину, вынимаем из дросселя тросик газа, W-образный держатель иглы, и вот она – запорная игла. На игле есть фиксатор, с помощью которого настраивается положение иглы, и риски на самой игле.

Если скутеру не хватает топлива (свеча имеет светлый вид, нет тяги, низкая максималка), топлива нужно добавить. Для этого иглу нужно поднять, то есть фиксатор следует опустить на 1 деление. Если же скутер кушает непомерно много топлива, свеча покрыта чёрным нагаром, либо мокрая, то количество подаваемого топлива нужно уменьшить, опустив иглу – то есть, фиксатор необходимо поднять на одно деление.

В моём случае с чрезмерным аппетитом я переставил фиксатор на 1 деление вверх, опустив при этом иглу.

В это трудно поверить, но расход бензина после такого простого действия упал примерно в 2-3 раза. При этом ни тяга, ни максимальная скорость не пострадали. Получается, до этой процедуры большая часть топлива просто улетала в выхлопную трубу.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

источник

От чего зависит цена?

Прежде всего на цену влияет такая характеристика, как год выпуска. Чем модель Альфы новее, тем дороже на нее будут обходиться запчасти. Мопеды же более старых годов, будут менее затратными.

Вторая причина, которая влияет на окончательную стоимость карбюратора Альфы — это производитель. Понятно дело, что никто не захочет иметь дело с продавцом, чей товар обласкан дурной славой.

Третья причина — это кубатура. Всем известно, что Альфа имеет несколько различных моделей, который различаются по объему двигателя. На сегодня известные такие как: 50, 70 кубических сантиметров, 110, 125.
