РМЗ-640 «Буран» является двухтактной конфигурацией. Содержит кривошипно-камерную продувку, оснащенную карбюратором. Содержит в себе двухцилиндровый двигатель.

Назначение кривошипно-шатунного механизма, который является основой двигателя, состоит в преобразовании прямолинейного возвратно-поступательного движения поршней во вращение коленчатого вала.

В этой статье каждая деталь редуктора будет рассмотрена отдельно.

Устройство коленчатого вала

Трехопорный коленчатый вал включает в себя 46 цапф с правой стороны и 23 цапфы с левой стороны, 8 щек с кривошипным пальцем и 49 средних валов, соединение которых обеспечено прессовыми посадками. В качестве опоры механизма выступают три шарикоподшипника, которые монтированы на среднем валу и шейках цапф. Кольца, находящиеся в канавках обойм снаружи подшипников и уплотнений лабиринтного типа, предназначены для выравнивания нагрузок, возлагаемых на опорные подшипники коленчатого вала.

Перемещение детали по оси удерживается упором подшипников, направленных в стопорные кольца. Они находятся в определенных канавках картера. Уплотнение концов детали обеспечено спиралевидной браслетной пружиной.

Шатуны

Шатун двигателя служит для связи поршня с коленчатым валом. Основной составляющей детали является головка, находящаяся сверху, а также кривошипная головка, расположенная снизу. Их соединяет стержень с двутавровым сечением.

Шатун двигателя включает верхнюю и нижнюю головку, снабженную отверстиями. В них монтированы игольчатые подшипники. Показатель радиального зазора составляет от 0,012 до 0,024 мм. Зазор обеспечен сортировкой по диаметру (исходя из разных размеров подшипниковых роликов, поршневых и кривошипных пальцев). Маркировка группы указана на стержневой части под головкой. Отверстия, находящиеся под шатуном, служат смазкой подшипников.

Поршневые кольца

В конструкции двигателя присутствуют поршни. Они не заменяют друг друга. На них монтированы по паре поршневых колец, основой которых является износостойкий чугун. В схеме может быть использовано кольцо стопорное с сечением в форме трапеции и прямоугольника.

В задней части кольца есть тепловой зазор. Во время функционирования он подвержен расширению от нагрева. После монтажа диаметр зазора для колец с сечением в виде трапеции составляет от 0,40 до 0,55 мм. Для получения таких размеров возможно подпиливание торцевых частей замка.

Зазор между торцами и канавками при сжимании кольца до показателя диаметра в 76 мм должен быть равен 0,06-0,15 мм для сечения в форме трапеции и 0,080-0,115 мм — для сечения в форме прямоугольника.

Кольцо стопорное функционирует при высокой температуре. Масло, попадающее в зазор между горячим кольцом и поршневой канавкой, подвергается коксованию. Иными словами, происходит образование нагара и отложение смолистых веществ, что вызывает пригорание колец. Это способствует ухудшению пусковых показателей и снижению уровня мощности агрегата

Если нагар не будет удален своевременно, то устройство может испортиться. Большая склонность к пригоранию отмечается у верхнего кольца. Пригорание, как правило, провоцируется от перегревания двигателя при его неправильном использовании, а также из-за выхода из строя цилиндра и кольца.

Инструкция по эксплуатации, обслуживанию и ремонту двигателя РМЗ-640

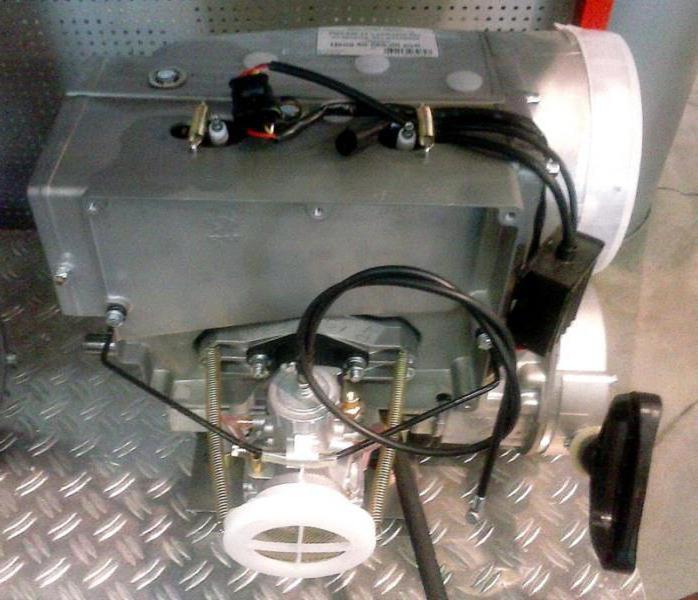

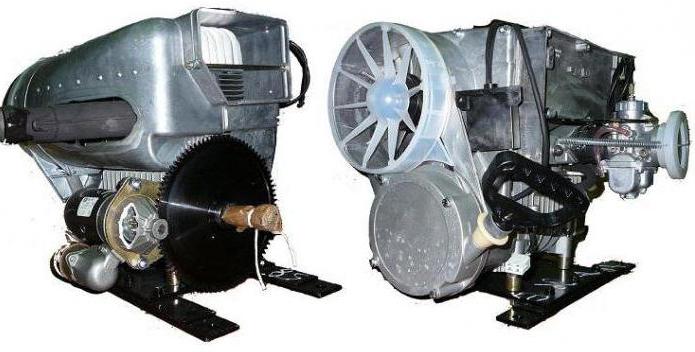

Как устроен двигатель РМЗ-640 снегохода «Буран» и его усовершенствование.

Двигатель РМЗ-640 разработан конструкторами специально для линейки моделей снегохода «Буран». РМЗ-640 – это двухтактный, двухцилиндровый, карбюраторный двигатель, имеющий кривошипно-камерную продувку и принудительное воздушное охлаждение.

Основой двигателя служит кривошипно-шатунный механизм, он способствует преобразованию прямолинейного возвратно-поступательного движения поршней во вращение коленчатого вала. В данном мануале, мы опишем все детали редуктора по отдельности и более подробно.

Из каких деталей состоит коленчатый вал?

Коленчатый вал имеет 3-х опорную конфигурацию в его комплектацию входит: правая и левая цапфы, щеки с кривошипным пальцем, средние валы соединенные между собой посадками прессованными.

Опорой системы служат три шариковых подшипника, они закреплены на шейках цапф, а также на среднем валу. Для равномерного выравнивания нагрузок, воздействующих на опорные подшипники коленчатого вала, установлены кольца в уплотнениях лабиринта и снаружи подшипников в канавках обойм.

Шарикоподшипники, расположенные в специальных канавках картера и направлены в сторону стопорных колец, фиксируют движение детали по оси. На уплотненных концах запчасти установлена пружина типа спиралевидной браслетной.

Назначение шатуна.

Шатун мотора связывает коленчатый вал с поршнем. Он состоит из: 2 головок — 1-я вверху, 2-я кривошипная внизу их соединение обеспечивает стержень с двутавровым сечением.

Шатун мотора производит включение верхней и нижней головки, которые имеют отверстия в них вставлены игольчатые подшипники. Рекомендованный радиальный зазор от 0,012 до 0,024 миллиметра.

Зазор имеет сортировку по диаметру (в зависимости от различных размеров подшипниковых роликов, кривошипных, поршневых пальцев). Маркировку группы клеймят под головкой на стержневой части. Отверстия предназначены для смазки подшипников и расположены под шатунном.

Для чего нужны поршневые кольца?

В конструкцию двигателя снегохода входят такие детали как поршни, которые не производят замену друг друга. На поршнях установлены две пары поршневых колец. Кольца изготовлены из высокопрочного чугуна. На схемах кольца могут иметь вид трапеции или прямоугольника с нанесенным сечением.

Задняя часть кольца снабжена тепловым зазором, в рабочем режиме он расширяется от высоких температур. После установки на поршень кольца, его зазор должен составлять от 0,40 до 0,55 миллиметров. Чтобы добиться таких значений, можно произвести подпил торцевых частей замка.

Если сжать кольцо до диаметра 76 миллиметров, то зазор между торцами и канавками должен составлять 0,06-0,15 миллиметров (форма сечения трапеция) и 0,080-0,115 миллиметров (форма сечения прямоугольник).

Стопорное кольцо работает при высоком нагреве. При этом масло стекающее в зазор между нагретым кольцом и поршневой канавкой, коксуется-то есть, образуется нагар и образование смолистых веществ, в следствии этих факторов, кольца могут пригореть. Такое воздействие ухудшает пусковые показатели и понижает мощность машины.

Судя по анализу специалистов, чаще всего пригорает верхнее поршневое кольцо. Это происходит от перегрева мотора и его несоответствующей эксплуатации, возможна поломка цилиндра или самого кольца. Рекомендуем своевременно производить техосмотр и очищать нагар, дабы избежать серьезных поломок транспортного средства.

Поршневой палец и для чего он нужен.

Палец поршневой предназначен для крепления поршня и шатуна на шарнирах. Пальцы имеют 2 размера в зависимости от наружного диаметра. На группу наносится маркировка двух цветов (черный и белый) и находится на торце запчасти. Будьте внимательны при сборке берите пальцы с идентичными метками.

Состав цилиндров.

Цилиндры не взаимозаменяемы. Они состоят из чугунной гильзы и покрытия из алюминия. Для высокоточного соединения гильзы с поршнями цилиндры изготавливают 3-х размеров и обозначают большими буквами «М», «С», «Б» разметку наносят путем прессования на поясках фланца цилиндра, находящегося внизу. Стоит отметить, что при замене детали необходимо ставить цилиндр соответствующего размера.

Цилиндр крепиться нижним фланцем на картере, верхним фланцем крепиться головка цилиндра их разделяет асбестовая прокладка. При сборке механизма прокладку не обязательно заменять, ее возможно использовать повторно.

Плоским, композиционным, уплотняющим прокладочным материалом «Паронит» уплотнен стык опорной плоскости картера и нижнего фланца цилиндра. Картер фиксируется на цилиндре 4-мя шпильками.

Конструктивные особенности головок цилиндра.

Головка цилиндра изготовлена из высокопрочного, жаростойкого сплава алюминия. На основании головки камеры сгорания, размещено отверстие с нарезанной резьбой, в которое вкручивается свеча зажигания.

Обращаем ваше внимание: для того, чтобы исключить деформацию цилиндра и головки при сборочных работах, шпильки-гайки нужно затягивать крест на крест 2-а раза.

Первая затяжка предварительная, вторая конечная. Рекомендуемое усилие до 2,0-2,5 кгс-м. Согласно инструкции по эксплуатации транспортного средства, рекомендовано сначала фиксировать гайки впускного коллектора, при холодном двигателе.

Назначение картера.

Картер – основная корпусная деталь мотора. Выпушен из сплава алюминия и состоит из 2-х частей. Обе части друг с другом закреплены шпильками, которые завинчены в верхнюю его часть. Крепежные гайки имеют затяжку с усилием 3,0-3,5 кгс-м.

Две части картера невзаимозаменяемые, так их работа происходит параллельно. Четырьмя шпильками к картеру крепиться цилиндр с головкой, они вворачиваются в резьбовое отверстие опорного фланца. Для сохранения герметичности на разъёмы плоскостей нанесен «Герметик».

Уплотнение концов коленчатого вала, выходящих из кривошипных камер, происходит по средствам подвижных манжет. Кривошипные камеры изолируются лабиринтными уплотнениями, которые расположены по двум торцам среднего опорного подшипника.

Процесс охлаждения двигателя.

Температура нагрева головок при рабочем двигателе не должна превышать 200 °С. Но ввиду своей конструкторский разработки мотор снегохода накрывает капот, что существенно затрудняет его охлаждение естественным путем, через специальные решетки.

Поэтому, чтобы избежать перегрева разработчиками была внедрена в комплектацию «Бурана» система воздушного охлаждения, которая состоит из кожуха обдувания и нагнетающего воздух вентилятора.

Вентилятор двигателя состоит из насаженной на валик неподвижной крыльчатки, и крепиться в корпусе 2-мя подшипниками в заводский смазке, с двусторонним уплотнением. В движение крыльчатку приводит клиновой ремень от ведущего шкива. Его фиксация происходит 3-мя шпильками. Ведомый шкив встроен в конец валика и состоит из 2-х полу-шкивных, профилированных дисков.

Производитель рекомендует осуществлять затягивание гаек-шпилек для фиксации шкива с усилием 5-6 кгс-м. Корпус закреплен на 4 шпильки фланца с правой стороны от картера. Структура забора воздуха изготовлена из пластика и находится на входе вентилятора. Между полу-шкивами распложены регулировочные шайбы, при помощи их перестановки происходит регулировка ремня.

Верхушка угла ручья, регулируется путем смещения от центра, приводит к увеличению размера натяжения ремня и диаметра ведомого шкива. Советуем периодически производить проверку натяжки ремня. Рекомендуемое усилие на ремень 4±0,5 кгс, при этом сгиб ремня должен быть 6-15 миллиметров.

Обращаем внимание на то, что при слабо натянутом ремне возможна его пробуксовка особенно при развитии больших оборотов. При неправильной натяжки ремня возникает его расслоение, нагрев приводит в негодность подшипники крыльчатки. Будьте внимательны следите за тем, чтобы смазка не попала на ремень, это приведет к поломке и сбою во всей системе охлаждения.

Из каких деталей состоит система питания снегохода «Буран».

• Топливный бак;
• Фильтр заборный;
• Фильтр отстойник;
• Подкачивающий ручной насос;
• Карбюратор в комплекте с топливным насосом;
• Воздухоочиститель.

Советы по модернизации двигателя.

Двигатель типа РМЗ-640 «Буран» имеет большой запас литражной мощности. Для раскрытия его полного потенциала профессионалы рекомендуют производить правильную конструкцию жесткого картера.

Для этого нужно установить опоры коленчатого вала на подшипники, составляющие мотора заменить на подобные, но изготовленные из высокопрочных материалов. В этом случае мотор снегохода будет способен развить мощность не менее 62-х лошадиных сил.

Что нужно предпринять для увеличения мощности механизма?

Для повышения мощности редуктора РМЗ-640 советуем произвести следующие работы:

1. Следует сменить штатные сальники коленчатого вала на сальники взятые с модели автомобиля «Москвич 412»;
2. Заменить корпус сальника на новый изготовленный из сплава алюминия с магнием и медью Д16Т;
3. Добавить отверстий для вентиляции;
4. Между средних маховиков на коленном валу снять подшипник и заменить его на 2-а средних;
5. На выходе потока воздуха между цилиндрами поставить дефлекторы;
6. Произвести балансировку поршней с разницей 1,5 грамма;
7. Асбестовым шнуром усовершенствовать теплоизоляцию коллектора для выхлопа;
8. Чтобы фазы выпуска воздуха на обоих цилиндрах совпадали, нужно произвести установку цилиндров совмещая края впускных и выпускных окон с поршневым дном и краями юбки;
9. Внести в конструкцию резонансную трубу с шумовым заслоном.

Модернизируем картер.

Слабость в жесткости, высокая консольность коленчатого вала между тремя опорами, является самой распространенной причиной, которая приводит к деформации картера. Эти недостатки приводят к образованию повышенной нагрузки на подшипники, если они не имеют достаточной смазки, то этот недочет вызывает повышение сопротивления, качение, трение. Схожий эффект присущ и стопорным кольцам подшипников при смещении вала коленчатого в картере.

В этой ситуации подшипники ограничены в зазоре. При нагреве происходит расширение коленчатого вала, а требуемого зазора нет, в следствии этого фактора подшипник клинит. Происходит перегрев коленчатого вала, из-за этого он не может развить нужные обороты. Чтобы решить эту проблему нужно поставить 2 подшипника и между ними вставить сальник.

Консолям вала свойственно влияние вибрации, поэтому следует проверять наличие смазки. В противном случае без смазочных продуктов произойдет износ, перегрев и уплотнение сальников коленчатого вала. Итогом станет попадание воздуха через сальник, обеднение топливной смеси и наличие воздуха в картере двигателя. Что приведет к необратимым последствиям – прогар поршня, расплав его днища. В конечном результате двигатель заклинит.

Рекомендации по улучшению обдува.

Для наилучшего обдува цилиндра, который находится сзади, нужно добавить дефлекторы, тем самым они повысят обдувание всех цилиндров потоком холодного, зимнего воздуха.

Что касается цилиндра, находящегося с передней стороны, то он не производит обогрев заднего. Поэтому советуем произвести еще одну обмотку коллектора выхлопа, используя при этом силикатный клей и асбестовый шнур. Эти действия снизят нагрев воздушных потоков, которые нагнетает вентилятор на цилиндры.

Что делать если работа поршней не сбалансирована?

При разработке описываемого двигателя, производители не совсем точно, сконструировали все составляющие его детали. Что привело к различному весу поршней, разница которых составляет примерно 20 грамм. Это нарушение в балансе повлияло на ровную, стабилизированную работу мотора и повлекло за собой возникновение огромной вибрации.

Чтобы сбалансировать вес поршней, нужно убрать лишний слой алюминия с внутренней стороны поршневой юбки и совместить размер окна перепуска в юбке с окошками цилиндра. При ведении этих ремонтных работ нужно закруглить радиусы на торцах окон и демонтировать фаски размером 0,5 мм. Для того чтобы уменьшить вибрацию и настроить отличную работу цилиндров следует корректно произвести установку выпускных и впускных фаз смесей воздуха.

Данная процедура не составит прилагать больших усилий, нужно всего лишь подложить еще одну прокладку под цилиндр, расположенный снизу и совместить нижний край окна цилиндра с дном поршня. В дополнение устанавливается глушитель и резонансная труба.

В заключении этого абзаца хотим сказать: если отрегулировать карбюраторы, модернизировать электронику и зажигание, в конечном результате выйдет стабильный, равномерный в работе, экономный по расходу топлива снежный вездеход.

После внесенных доработок температурный режим под свечей заднего цилиндра на максимальных оборотах будет составлять в пределе 190 °С. Коленчатый вал машины будет развивать обороты от 4700 оборотов в минуту до 5200 об/мин.

Какие изменения следует внести в обновление зажигания и электроники?

Крепежные болты пластин магдино соприкасающиеся с магнитами состоят из железа, их следует заменить на латунные. Фиксация должна быть надежной, все винты с усилием затянуты, чтобы избежать нарушений в рабочем цикле.

Балансировку магдино следует произвести поверх заводской, это изменение приведет к более менее оптимальной вибрации. Заодно, советуем произвести подобные работы и над вентилятором системы охлаждения. Для этих действий рекомендуем обратиться к профессионалам, так как балансировка требует высокой точности.

Все выводы катушек следует в обязательном порядке перепаять. Крепежные винты нужно покрыть оксидом или заменить на заранее изготовленные из высококачественной, нержавеющей стали. Метчиком прогнать резьбу расположенную в неподвижной части магдино, после этих манипуляций уже завинтить винты и припаять их к контактам выводов катушек.

После того как вы закрепили катушки к основанию магдино, все спаянные элементы контактов следует обработать герметиками. Для улучшения заземления катушек рекомендуем вывести еще один провод под свечи зажигания.

Заменить высоковольтные провода на новые и сменить свечи на марку NGK. Настраивать зажигание нужно по метке завода изготовителя. Для сохранения угла зажигания контрящие болты рекомендуется затянуть на максимум.

Чтобы получить устойчивую и усилить тягу, в конструкцию РМЗ-640 вносят изменения в виде установки шестеренчатого редуктора имеющего отношение передачи от 2,2 до 2,6 м, а также не помешает и внедрение двухлопастного воздушного винта 1,65-1,8 м. Возможно использование и трехлопастного типа 1,45-1,6 м.

В чем отличие оригинального двигателя РМЗ-640 от китайского?

Двигателя данного типа собираются на , поршни и кольца производителю мотора поставляет страна Чехия, что касаться игольчатых подшипников, то эти детали производят Японские специалисты снегоходной техники.

Китай давно производит различные подделки двигателей и успешно поставляет на Российский рынок, не обошлось и без внимания к сердцу «Бурана». Такая покупка, конечно сэкономит ваш бюджет, но омрачит постоянными поломками.

Чтобы не попасться на уловки мошенников при покупке снегохода «Буран» мы подробно, ниже распишем как упакован оригинальный механизм:

• Оригиналом торгуют только дилеры и никто иной другой, поэтому двигатель должен находится в картонной коробке с нанесенным логотипом «РМ».

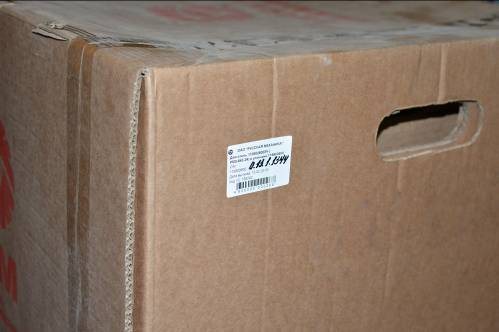

• На фирменную упаковку наноситься логотип с серийным номером производства.
• В предлагающемся к нему, техническом паспорте указывается номер, который должен в точности совпадать с номером выбитым на корпусе мотора.

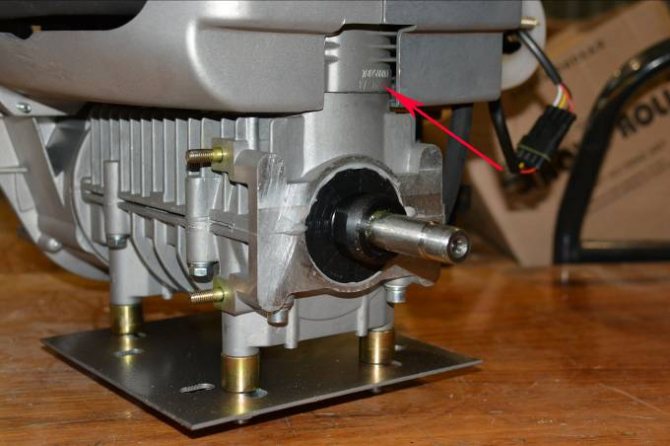

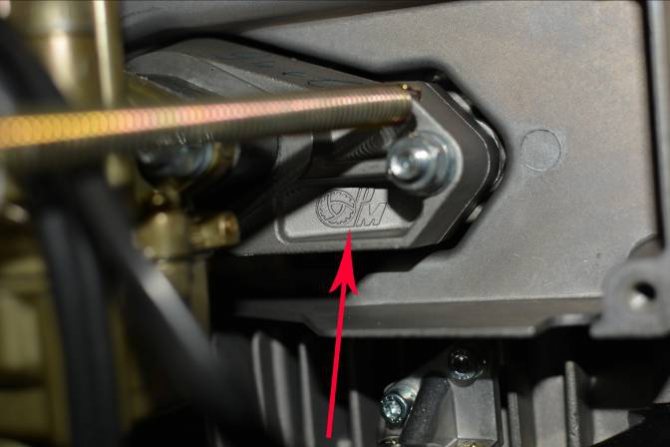

• На кожухе ручного стартера, корпусе двигателя и ручного стартера имеются пометки бренда в виде объемных букв «РМ».
• Если РМЗ-640 «Буран» выпушен после 02.2013 года, то на нем отсутствует основание, расположенное ранее под оригинальным двигателем.

Какие эксплуатационные сложности вызывает 640-й двигатель РМЗ?

Механизм разработан и предназначен для работы в условиях суровой русской зимы, что несомненно говорит о качестве, мощности и многофункциональности рассматриваемого нами двигателя, применяемого на отечественных снегоходах марки «Буран».

Несомненным плюсом двигателя РМЗ-640 также является возможность ремонтировать его своими силами, при наличии минимальных знаний и ценовая доступность как самого двигателя, так и деталей к нему.

Из минусов, можно отметить разве, что отсутствие в большом количестве специальной литературы по использованию, обслуживанию и ремонту, а также редко встречающиеся детали к нему в специализированных магазинах.

В целом, впечатления как у специалистов, так и рядовых владельцев схожи — качественный, надежный, и не дорогой двигатель, который при должном уходе не подведет и прослужит долгие годы. Надеемся, наша статья помогла вам!

Двигатель РМЗ-640 разработан конструкторами специально для линейки моделей снегохода «Буран». РМЗ-640 – это двухтактный, двухцилиндровый, карбюраторный двигатель, имеющий кривошипно-камерную продувку и принудительное воздушное охлаждение. Основой двигателя служит кривошипно-шатунный механизм, он способствует преобразованию прямолинейного возвратно-поступательного движения поршней во вращение коленчатого вала. В данном мануале, мы опишем все детали редуктора по отдельности и более подробно. Из каких деталей состоит коленчатый вал? Коленчатый вал имеет 3-х опорную конфигурацию в его комплектацию входит: правая и левая цапфы, щеки с кривошипным пальцем, средние валы соединенные между собой посадками прессованными.

Строение цилиндров

Цилиндры не заменяют друг друга. Их основу составляет рубашка из алюминия, в которую запрессована гильза из чугуна. Для обеспечения селективной сборки сопряжения гильзы с поршнем цилиндры производятся трех размеров. Показатели размечаются буквами «М», «С», «Б». Они нанесены ударным методом на пояски фланца цилиндра, расположенного снизу. При замене цилиндра ставится деталь того же размера.

Цилиндр устанавливается на картер нижним фланцем. На фланец, расположенный сверху, устанавливается головка цилиндра. Между головкой и цилиндром проложена прокладка из асбеста. При переборках агрегата эта прокладка может быть употреблена вторично.

Стык нижнего фланца цилиндра и опорной плоскости картера уплотняется посредством паронита. Крепление каждого картера на цилиндре обеспечено четырьмя шпильками.

Конструкция головок цилиндра

Основу головок цилиндра составляет сплав из алюминия. Основание головки камеры сгорания оснащено отверстием с резьбой для монтажа свечи зажигания. Чтобы избежать деформации головки и цилиндра, при сборке гайки шпильки следует затянуть крест-накрест дважды. Сначала проводится предварительное затягивание, а затем окончательное до 2,0-2,5 кгс-м.

Следует отметить, что в первую очередь должны быть закреплены гайки выпускного коллектора. Затягивание и подтягивание гаек осуществляется на холодном агрегате.

Картер

Картер выступает в роли основной корпусной детали двигателя. Он состоит из двух частей, которые сделаны из алюминия. Между собой половины крепятся посредством шпилек, ввернутых в верхнюю часть. Гайки крепления затянуты с показателем момента в 3,0-3,5 кгс-м.

Обе части картера подвергаются параллельной обработке и поэтому не заменяют друг друга. Каждый цилиндр с головкой закрепляется к картеру посредством четырех шпилек, которые ввернуты в резьбу опорного фланца. Плоскости разъема детали промазаны герметиком.

Концы коленчатого вала, которые выходят из кривошипных камер, уплотнены подвижными манжетами. Изоляция кривошипных камер произведена при помощи лабиринтных уплотнений, установленных по оба торца среднего опорного подшипника.

Как происходит охлаждение двигателя?

У системы двигателя, находящейся в работе, показатель температуры головок не должен быть выше 200 °С.

Так как агрегат закрыт капотом, то охлаждение его потоками воздуха через решетки недостаточно, для того чтобы поддерживать уровень температуры в нужной норме. Для решения этой проблемы применяется система воздушного охлаждения, состоящая из осевого нагнетательного вентилятора и кожуха обдувания.

Основой вентилятора является крыльчатка, которая посажена в неподвижном положении на валике. В корпусе крыльчатка монтирована на паре шарикоподшипников, которые обладают двусторонним уплотнением. На заводе их заполняют рабочей смазкой.

Крыльчатка функционирует при содействии клинового ремня от ведущего шкива. Он закреплен на трех шпильках. На конце валика находится ведомый шкив, который состоит из пары профилированных полушкивных дисков. Затягивание гайки крепления шкива осуществлено с моментом 5-6 кгс-м.

Корпус монтирован на четыре шпильки фланца справа от картера. На входе вентилятора монтировано устройство для забора воздуха из пластмассы. Натяжение ремня проходит за счет перестановки шайб для регулировки, которые находятся между полушкивами.

Вершина угла ручья смещается от центра. Тем самым она увеличивает диаметр ведомого шкива и натяжение ремня. При пользовании двигателем необходимо постоянно проверять натяжение ремня вентилятора. Под усилием с показателем в 4±0,5 кгс показатель сгибания ремня должен быть равен 6-15 мм. Очень слабый показатель натяжения вызывает пробуксовку ремня на больших оборотах. Его расслоение от нагревания и сильное натяжение портит подшипники крыльчатки. Не должно допускаться попадание смазочного материала на ремень, так как это способствует его разрушению и провоцирует сбой в работе.

Какие мероприятия проводятся для повышения мощности устройства?

Чтобы повысить уровень мощности такого устройства, как редуктор РМЗ-640, рекомендуется осуществить следующие манипуляции:

• Осуществить замену сальников коленного вала на другие модификации (берется сальник от «Москвича-412»).
• Изготовить новый корпус сальника с применением материала Д16Т или его аналога.
• Просверлить дополнительные каналы для вентиляции.
• Установить дополнительную пару подшипников среднего размера вместо одного на коленном валу между средними маховиками.
• Установить дефлекторы между цилиндрами на выходе потока воздуха.
• Сбалансировать поршни с разницей в весе не больше 1,5 г.
• Обеспечить теплоизоляцию коллектора для выхлопа посредством асбестового шнура.
• Установить цилиндры по высоте таким образом, чтобы края выпускных и впускных окон цилиндра совпадали с краями юбки и поршневого дна. Так фазы выпуска воздуха на обоих цилиндрах совпадут.
• Монтировать резонансную трубу с шумовым заслоном.

Технические характеристики

Габаритные данные:

• Конструкционная длина снегохода – 2700 миллиметров.
• Ширина по корпусу – 910 миллиметров.
• Высота по ветровому стеклу – 1335 миллиметров.

Габариты ящиков:

• Длина – 2420 миллиметров.
• Ширина – 1060 миллиметров.
• Высота – 1130 миллиметров.

Подвеска:

• Тип передней подвески – эллиптическая рессора.
• Тип задней подвески – независимая, пружинная сбалансированная.
• Ход передней подвески – 50 миллиметров.
• Ход задней подвески – 50 миллиметров.
• Количество передних рессор – 1.

Движитель:

• Тип движителя – гусеничный с передним расположением ведущих звездочек.
• Количество гусениц – 2.
• Тип механизма натяжения – винтовой.
• Тип гусеничной ленты – резинотканевая, армированная пластиковыми стержнями.
• Полная длина гусеничной ленты – 2878 миллиметров.
• Ширина каждой гусеничной ленты – 380 миллиметров.
• Высота грунтозацепов – 17.5 миллиметров.

Трансмиссия:

• Тип устанавливаемой трансмиссии – вариатор.
• Передачи вариатора – пониженная (L), повышенная (H), реверсивная, нейтральная.

Тормоза:

• Тип тормоза – дисковый.
• Тип привода тормоза – механический.

Эксплуатационные параметры:

• Тип запуска силового агрегата – ручной/электростартерный.
• Тип система зажигания – бесконтактное.
• Тип системы смазки – совместная (смесь масла с бензином).
• Конструкционная масса снегохода – 285 килограмм.
• Масса буксируемого груза – не более 250 килограмм.
• Емкость основного топливного бака – 28 литров.
• Количество мест – 2.
• Максимальная скорость передвижения – не менее 60 километров в час.
• Тип системы выпуска – глушитель с объемным резонатором.
• Тип системы впуска – глушитель шума-впуска.

Базовая комплектация:

• Электрический стартер – имеется.
• Реверсивная передача – имеется.
• Подогрев рукояток руля и курка газа – имеется.
• Ветровое стекло – имеется.
• Спинка пассажира – имеется.
• Задний фаркоп – имеется.
• Спидометр – имеется.
• Одометр – имеется.

Светотехника:

• Тип передней фары – галогеновая, 55/60.
• Тип задней фары – светодиодная.

Как улучшить функциональность картера?

Причиной деформации картера является слабость его жесткости и большая консольность коленного вала между тремя опорами. Это вызывает повышенную нагрузку на подшипники, которые без должной смазки способствуют повышенному сопротивлению, качению и трению.

Такой же эффект вызывается стопорными кольцами подшипников от смещения коленного вала в картере. В этом случае подшипники не имеют зазора. Коленный вал при нагревании расширяется, а нужный зазор отсутствует, поэтому подшипник заклинивает. Коленный вал начинает перегреваться и не в состоянии развивать требуемые обороты. Для оптимального функционирования детали следует монтировать пару подшипников, а между ними установить сальник.

Вибрация консолей вала без необходимой смазки вызывает стирание сальников коленного вала. Перегревание вызывает их уплотнение. Результатом становится прорыв воздуха через сальник и обеднение смеси топлива и воздуха в двигательном картере. Последствия будут очень плачевными — поршень прогорит или расплавится его днище. Устройство РМЗ-640 заклинит.

Как решить проблему несбалансированности работы поршней?

Различие в весе поршней в среднем на 20 г вызвано недостаточной продуманностью деталей агрегата. Такой дисбаланс становится виновником нарушения ровной и устойчивой работы двигателя, что вызывает высокий уровень вибрации. Для подгонки поршня по весу следует снять с внутренней стороны юбки излишний слой металла, подогнать по размеру окна перепуска в юбке с окнами цилиндра (должно быть достигнуто их совпадение). Следует осуществить закругление радиусов на торцах окон, а также демонтаж фасок радиусом 0,5 мм.

Немаловажную роль играет и то, что на слаженность работы цилиндров и уменьшение вибрации двигателя оказывает влияние правильный монтаж впускных и выпускных фаз смеси из воздуха. Это сделать достаточно просто. Следует проложить дополнительную прокладку под цилиндр, который находится снизу. Будет лучше, если дно поршня совпадет с нижним краем окна цилиндра на выходе. Рекомендуется установка резонансной трубки и глушителя.

Произведя регулировку карбюратора и осуществив некоторые доработки в электронике и зажигании, вы получите агрегат, работа которого будет отличаться стабильностью, равномерностью и экономным расходованием топлива. Показатель температурного режима на максимальных оборотах под свечой цилиндра, расположенного сзади, колеблется в переделах 190 °С. Обороты коленного вала агрегата при взлете имеют показатель от 4700 об/мин до 5200 об/мин.

ДВИГАТЕЛЬ «БУРАНА»: ВСКРЫВАЕМ РЕЗЕРВЫ

Мотор работал на топливе, состоящем из смеси бензина АИ-93 (удельный вес 0,74) и масла МГД-14М в пропорции 1:30. Топливо самотеком поступало из расходного бака, установленного на высоте 2,5 м относительно карбюратора.

Перед испытаниями были проверены фазы газораспределения, уточнена эффективная степень сжатия — она составила величину Еэф = 5,6. Была отмечена низкая величина среднего эффективного давления серийного двигателя — всего 3,56 кг/см2.

Все операции, связанные со снятием характеристик, проводились на комплексном моторном стенде, изготовленном в авиационном отделе Научно-технического и позволявшем одновременно регистрировать величины крутящего момента, расхода топлива, числа оборотов и температуры головок цилиндров.

Стенд включает в себя балансирный станок, мулинетку (деревянный воздушный винт диаметром 840 мм), расходомер топлива (штихпробер) с герметичными контактами (герконами), термопару со стрелочным индикатором и расходный топливный бак емкостью 10 л.

Для изменения момента сопротивления на концы лопастей мулинетки крепились шесть пар сменных тормозных пластин, что позволяло получить семь точек замеров параметров внешней характеристики.

Мерительная база штихпробера состояла из трех объемов, контролируемых герконами, магнитного поплавка и трехходовых кранов. Электронный тахометр — бесконтактный, с индукционным датчиком. Измеритель температуры — авиационный, регистрирующий температуру головок цилиндра под свечой.

Для уменьшения сил трения все подвижные соединения станка оснащены подшипниками качения.

Работы проводились в четыре этапа:

1) снятие исходных (контрольных) характеристик серийного двигателя;

2) модернизация;

3) снятие характеристик модернизированного двигателя и проверочный облет его на дельталете;

4) снятие характеристик модернизированного двигателя без воздуходувки и редуктора.

Первый этап осуществлялся на комплексном моторном стенде.

Рис. 1. Узлы и детали серийного двигателя РМЗ-640 «Буран», которые были вновь изготовлены или модернизированы.

Рис. 2. Доработанные впускное (а) и выпускное (б) окна цилиндра (поверхность цилиндра развернута в плоскости чертежа).

Рис. 3. Доработанный поршень (поверхность поршня развернута в плоскости чертежа).

Рис. 4. Вытеснители в картере:

1 — камера кривошипная; 2 – вытеснители (АМг-6); 3 — винт М4 (20 шт.).

Рис. 5. Вытеснители на коленчатом валу:

1 – коленвал; 2 – вытеснители (стеклонить на эпоксидном связующем); 3 — лунки (сверление d4 на глубину 0,5 мм, 20 шт.).

Рис. 6. Блок манжет:

1 — обойма (анодированный Д16Т); 2 — кольцо уплотнительное, резиновое (от ВАЗ-2108); 3 — манжета (от ВАЗ-2101, обрезанная).

Рис. 7. Коробка клапанов:

1 — клапан пластинчатый (2 шт.); 2 — корпус коробки (АЛ1); 3 — крышка (АЛ1); 4 — винт М5 (8 шт.).

Условия испытаний: температура наружного воздуха +2°С; атмосферное давление — 746 мм рт.ст.; топливо — смесь бензина АИ-93 с маслом МГД-14М (1:30); карбюратор — К-62Ж (диаметр главного жиклера — 1,36 мм; эффективная степень сжатия Еэф = 5,6); свечи — А17ДВ.

Были получены следующие результаты.

Винтовая характеристика (внешняя нагрузка — воздушный винт диаметром

1,6 м и шагом 0,79 м): Ne = 25,8 л.с. при 5086 об/мин, Се = 0,433 кг/ч л.с.

Внешняя характеристика (внешняя нагрузка — мулинетка): Ne = 27,9 л.с. при 5514 об/мин, Се = 0,416 кг/ч л.с. Температура головки t°C = 212°С.

Второй этап — собственно модернизация. Доработке подверглись; картер (в углах кривошипной камеры установлены вытеснители), головки цилиндров (опорные поверхности головок подрезаны на

1,8 мм для увеличения эффективной степени сжатия, Еэф повысилась до 7,2, сами цилиндры (расточены впускные и выпускные окна), коленчатый вал (в выемках щек установлены вытеснители), манжеты коренных шеек коленвала (обрезаны на 1 мм). Расточен также диффузор карбюратора до диаметра 33,6 мм, увеличен диаметр главного жиклера до 2,12 мм, уменьшена высота распылителя на 0,76 мм.

Фазы газораспределения (впуска и выпуска) увеличены. В каждом цилиндре изготовлены два дополнительных канала перепуска с фазами, равными фазам основных каналов (гильза цилиндра при этом не выпрессовывалась).

Изготовлены заново; поршни, коробка клапанов, крышка коробки, обратные пластинчатые клапаны (пластины, седла и ограничители), обоймы манжет.

Поршни откованы из сплава АК12Д. Они имеют по два продувочных окна, что снизило температуру верхних колец и головок поршней и исключило их прогар.

В отличие от серийного, юбка нового поршня имеет бочкообразность и эллипсность в соответствии с температурным градиентом. Геометрия юбки доводилась экспериментально. Поскольку процесс этот довольно сложный, то можно оставить и штатные поршни, доработав их по прилагаемым чертежам.

Корпус и крышка коробки обратных пластинчатых клапанов отлиты из АЛ1. Однако возможно применение любого другого литейного термообрабатываемого алюминиевого сплава.

Седла клапанов изготовлены прессованием из органита (или кевлара, как еще называют этот СВМ — сверхвысокопрочный материал) на эпоксидном связующем с подогревом до 80—85°С в процессе полимеризации. Размеры седел с небольшими изменениями взяты из книги В.М.Кондрашева и других (см. Литература). Материал пластин клапанов — стеклотекстолит СТЭФ-1, ограничителей — сталь.

Так как размещение клапанов и расточка окон цилиндров увеличивают объем кривошипной камеры картера на 41 см3 (что приводит к уменьшению давления продувки и, как следствие, к снижению максимальной мощности двигателя), то в выемках щек коленчатого вала и в углах кривошипной камеры установлены так называемые вытеснители вредного объема. На коленвале они выполнены из стеклонити на эпоксидном связующем (для лучшего сцепления намотки с щеками сверлом диаметром 4 мм в них намечены лунки глубиной 0,5 мм). В картере вытеснители представляют собой алюминиевые полукольца треугольного сечения, прикрепленные винтами М4.

Сумма вытесненного объема в камере вместе с объемом, вытесненным обоймой манжет, составляет 79 см3, что с избытком компенсирует увеличение объема от размещения клапанов и расточки окон, что в конечном итоге улучшает продувку.

Однако увеличение давления в картере привело к тому, что штатные манжеты стали выдавливаться из обойм. Это обнаружилось при первых же запусках двигателя. Пришлось изготовить новые обоймы и вмонтировать в них манжеты от полуосей автомобиля ВАЗ-2101, подрезанные на 1 мм и обращенные друг к другу лицевой стороной. Для уплотнения обойм использованы резиновые кольца с вала зажигания от двигателя автомобиля ВАЗ-2108.

Рис. 8. Пластинчатый клапан:

1 — седло клапана (органитили кевлар); 2 — болт М3 (4 шт.); 3 ограничитель (сталь, 2 шт.); 4 пластина клапана (стеклотекстолит СТЭФ-1, 2 шт.).

Перед монтажом манжет обоймы нагревались до 200—250°С. Затем в полости манжет набивалась смазка ЦИАТИМ-201 с дисульфитом молибдена, после чего обоймы монтировались на коленвал. Их заплечики заправлены в выточки картера, а штатные упорные кольца демонтированы.

Кроме этих работ, проведены обычные для двухтактных ДВС процедуры по облагораживанию внутренних поверхностей, то есть зачистка литья в каналах и окнах и подгонка линий сопряжения картера и цилиндров. Подробнее об этом в книге ИМ.Григорьева (см. Литература).

Третий этап. В ходе повторных испытаний замерялись параметры внешней, винтовой, расходной характеристик и максимальная температура головки цилиндров под свечой. Температура и состав выхлопных газов не индицировались. Мощность приводилась к нормальным условиям. Система зажигания не изменялась и не регулировалась.

Условия испытаний: температура наружного воздуха — 8°С; атмосферное давление — 748 мм рт.ст.; топливо и внешняя нагрузка те же, что и до модернизации; диффузор карбюратора расточен до диаметра 33,6 мм; главный жиклер — до диаметра 2,12 мм; Еэф = 7,2.

Результаты испытаний модернизированного двигателя.

Винтовая характеристика: Nе = 31,7 л.с. при 5316 об/мин, Се = 0,321 кг/ч л.с.; температура головки t°Cтах = 204°С; прирост мощности — 22,8 процента, экономичности — 25,8 процента.

Внешняя характеристика: Ne = 38,2 л.с. при 5778 об/мин, Се = 0,332 кг/ч л.с. Температура головки — t°Стах = 208°С; прирост мощности — 36,9 процента, экономичности — 20,25 процента.

И, наконец, четвертый этап. В комплектации без редуктора и воздуходувки двигатель раскручивался до 6840 об/мин, зафиксированная мощность— 19,6 л.с., Cе = 42,2 л.с. при 5978 об/мин, Се = 0,338 кг/ч л.с.

Под характеристики модернизированного мотора был спроектирован и изготовлен новый воздушный винт с профилем Вортмана РХ-63-137 диаметром 1,6 м и шагом 0,8 м для скорости полета 72 км/ч. С ним на швартовых была получена тяга 152 кг. До этого тяга на швартовых серийного двигателя со штатным винтом достигала 112 кг, после модернизации — 135 кг.

Скороподъемность двухместного дельталета с серийным двигателем и штатным винтом составляла 1 м/с. После модернизации, с тем же винтом, — 2,5—2,8 м/с; а с вновь изготовленным — 3—3,2 м/с, при этом часовой расход топлива не превысил 9 л.

Температура головки «горячего» цилиндра модернизированного двигателя при работе в режиме взлета и набора высоты при температуре наружного воздуха +28°С не превышала 195°С.

Итог: после выполнения перечисленных этапов модернизации работа двигателя стала более ровной и мягкой, значительно облегчился запуск. Улучшились практически все его основные характеристики: мощность, экономичность, преемственность и, главное, надежность. На конец сентября 1999 года двигатель отработал в полетах на дельталете 32 часа без замечаний.

В. НОВОСЕЛЬЦЕВ

ЛИТЕРАТУРА

1. Кондрашев В.М., Григорьев Ю.С., Тупов В.В., Силлат P.P.,Абрамов В.И.,Строкин А.Н. Двухтактные карбюраторные двигатели внутреннего сгорания. — М., Машиностроение, 1990.

2. Григорьев И.М. Мотоцикл без секретов. – М., ДОСААФ, 1973.

Рекомендуем почитать

• ВНЕДОРОЖНИК-ПНЕВМОХОД Ставший уже привычным сюжет на телевидении зимой — снятие с оторвавшейся льдины любителей подледного лова. Едва ли не каждый год нам показывают, как специалисты МЧС на вертолетах,…
• БЕГУЩИЙ ПО ВОЛНАМ С самого начала истории водного транспорта конструкторы и инженеры стремились придать судам способность двигаться с наибольшей скоростью. Для этого необходимо было снизить…

Тут можете оценить работу автора:

Как произвести доработки в области электроники и зажигания?

• Винты крепления пластин из железа магдино к магнитам должны быть выполнены из латуни. Крепление их должно отличаться надежностью. В случае ослабления хоть одного маленького винта работа агрегата будет нарушена.
• Балансировка магдино должна отличаться высоким качеством. Она производится и после заводской настройки, так как способствует оптимальной вибрации. Хорошей балансировки требует и вентилятор для обдувания.
• Выводы катушек должны быть подвергнуты пайке. Винты их должны быть произведены из нержавеющей стали или покрыты оксидом. Перед их закручиванием посредством метчика рекомендуется улучшить состояние резьбы в неподвижной части магдино. На метчике остается много трухи. Это и есть причина плохого заземления. Места контакта выводов катушек с крепящими винтами также нуждаются в припаивании.
• После прикручивания катушек к основанию магдино все области контактов и паек нужно покрыть герметиком.
• Рекомендуется вывести дополнительный провод для заземления катушки зажигания под свечи.
• Высоковольтные провода берутся не от старой автомашины. К примеру, подойдут свечи серии NGK.
• Зажигание следует осуществить по заводской метке. Крепежные болты должны быть хорошо законтрены для сохранности угла зажигания.
• Если в конструкцию двигателя «Буран» добавить шестеренчатый редуктор с отношением передачи 2,2-2,6 м и дополнить агрегат двухлопастным воздушным винтом 1,65-1,8 м или же трехлопастной моделью 1,45-1,6 м, то можно получить качественную тягу, отличающуюся устойчивостью.

В статье описаны основные преимущества и технических характеристиках двигателя KOHLER используемого в российских буранах. Американское «сердце» в российском «Буране»

Казалась бы, где Россия и где Америка. Две совершенно разные страны со своим климатом и со своими требованиями к технике. А ведь двигатели, установленные на ряд российских снегоходов принадлежит американской компании KOHLER. Последняя является одной из старейших производственных компаний Америки. Да, да, российские бураны имеют американское «сердце». KOHLER занимает лидирующие позиции не только по производству двигателей внутреннего сгорания, силовых генераторных установок и источников бесперебойного питания, но и оборудования для больниц и школ.

Что еще следует добавить? А вот, что. Компания была основана в 1920 году и после длительной истории развития, стала работать совместно с таким гигантом Америки как Lombardini

. За период сотрудничества, компаниями было запущено в производство множество моделей генераторов и двигателей внутреннего сгорания работающих на жидком и газообразном топливе (весь список вы можете просмотреть на официальном сайте компании

). Именно последние и создают репутацию компании.

Что же хорошего в двигателях KOHLER

? Давайте смотреть вместе.
Во-первых
, за счет оптимизированной конструкции двигатели экономичны. За экономичностью следует второе их качество – надежность. Экономичность и надежность, что же еще нужно для России и ее дорог? Компания непрерывно работает над оптимизацией выпускаемых двигателей. Причем это утверждение не является голословным, на официальном сайте и “краш” тесты испытании новой продукции. Все открыто и доступно для потребителя. Cледует так же добавить и то, что для выпуска подобной продукции в США существует ряд экспертиз, без прохождения которых двигатель не только не будет выпущен в производство, но и вообще не будет называться двигателем.

Основные модификации двигателей KOHLER

Модельный ряд двигателей KOHLER разделен на серии. Каждая серия в свою очередь делится на несколько линеек. Двигатели конкретной линейки могут отличаться как по показателям мощности и конструкции, так и по особенностям исполнения вала, устройств группы цилиндров, наличием/отсутствием редуктора.

KOHLER CH740-3004 для снегохода «БУРАН» 4Т/4ТД

Именно этот двигатель серии CH установлен в российском Буран 4Т/4ТД. Что следует добавить. Двигатель CH740 является четырехтактным и является аналогом двигателя HONDA воздушного охлаждения. Отличительные особенности двигателя CH740-3004

:

• не требует доукомплектации отечественными деталями;
• не использует сложные электронные системы;
• регулировка двигателя произведена на заводе-изготовителе;
• максимальная скорость обеспечиваемая снегоходу до 50 км/ч;
• экономия топлива в 1,5-2 раза благодаря 4-тактному циклу;
• экономия масла;
• высокая скорость под нагрузкой;
• высокий крутящий момент и соответствующая динамика разгона;
• полное сжигание топливной смеси обеспечивает более чистый выхлоп;
• оптимизированный карбюратор,что дает возможность запуска двигателя даже в российские морозы;
• большой ресурс и высокая надежность достигается благодаря качественному изготовлению;
• измерительный щуп, отверстие заправки маслом, воздушный фильтр и свечи зажигания легко и быстро доступны;

Технические характеристики CH740-3004

Тип двигателя: 4-тактный, двухцилиндровый, бензиновый, OHV, чугунные гильзы цилиндров, алюминиевый блок; Диаметр цилиндра х Рабочий объем, мм 83 х 67 Объем топливного бака, л — Объем масла, л 1.9 Сухой вес, кг 43 Габаритные размеры (длина х ширина х высота), мм 355 х 450 х 673 Гильза цилиндра Чугунная Номинальная мощность л.с./кВт на 3600 об/мин 27/20.1

Ниже Вы можете оставить комментарии

Комплектация оригинального прибора

Оригинальные агрегаты РМЗ-640 начинены поршнями и поршневыми кольцами, произведенными в Чехии. Игольчатые подшипники выпускаются в Японии. В поддельном агрегате РМЗ-640 запчасти производятся в Китае. Такой агрегат не отличается высокой степенью функциональности.

Конечно, приобретая двигатель «Буран», трудно рассмотреть, как собран его механизм, поэтому рекомендуется обратить внимание на следующее:

• Двигатель, произведенный на заводе, поставляется дилерам и в магазины в фирменной коробке из картона с логотипом «РМ».
• На упаковке должен быть обозначен фирменный логотип, содержащий серийный номер агрегата.
• К устройству должен прилагаться технический паспорт. Номер, прописанный в нем, должен совпадать с номером, указанным на самом приборе.
• «Буран 640» содержит в корпусе выпуклые логотипы «РМ». Фирменные знаки можно увидеть на кожухе ручного стартера или же корпусе вентилятора.
• Обратите внимание на основание, расположенное под мотором. Из агрегатов РМЗ-640, которые стали производиться после февраля 2013 года, эта деталь была изъята.

Алекс моторс Продано техники 1019 ед.Нам можно доверять!

Поводом для написания данной статьи послужили многочисленные просьбы владельцев снегоходов «Буран», и пугающая статистика несчастных случаев в результате отказа снегоходов (выхода из строя контрафактного двигателя) в суровых условиях крайнего севера.

В результате продолжительного общения с многочисленными владельцами снегоходов «Буран» со всех уголков России, мы выяснили, что наряду с оригинальными заводскими двигателями многочисленные продавцы снегоходных запчастей с успехом продают и «левые двигатели» гаражных сборок. Более менее честные продавцы предлагают контрафактные двигатели как двигатель сборки г. Рыбинск, нефирменный двигатель или двигатель ручной сборки; другие, обманывая покупателя, продают их как оригинал; третьи и вовсе не делают никаких различий, новый двигатель для Бурана и ладно…

Некоторые покупатели сознательно приобретают поддельные двигатели из соображения экономии — продавцы их предлагают как правило на 3-5 тысяч дешевле оригинального и при этом нагло обманывают что он лучше — якобы он собран из всех оригинальных деталей и еще вручную, но только не на заводе. И вот покупатель устанавливает контрафактный двигатель на свой снегоход (аэролодку) и отправляется в мороз в тундру (лес, поле, тайгу) возможно навсегда…

А теперь разберем данную проблему более детально:

На оригинальный двигатель устанавливается при сборке оригинальный коленчатый вал (стоимостью 10000 руб.), на тот что собирают в гараже устанавливают знаменитый китайский коленвал (стоимостью 1500-2000 руб.)

На оригинальный двигатель устанавливают чешские поршни, чешские поршневые кольца, австрийские пальцы, японские игольчатые подшипники, оригинальные цилиндры, уфимское или московское (Флеймз) зажигание, оригинальный карбюратор и т.д., да там даже крепеж — болты шайбы и гайки необходимого класса прочности. А на контрафакт ставят китайские поршни, кольца, пальцы, подшипники, карбюраторы, китайские или в лучшем случае ирбитские восстановленные цилиндры и т.д.

На ОАО «Русская механика» двигатели собираются вручную квалифицированными сборщиками под высочайшим контролем качества сборки из высококачественных деталей и гарантийным сроком эксплуатации 6 месяцев. При должной эксплуатации этот срок перекрывается в несколько раз. — В гараже «двигатель» собирается непонятно кем, непонятно под каким контролем, но понятно из каких запчастей — самых дешевых и разумеется без всяких гарантий — кто столкнулся тот знает — ну какая гарантия может быть на китайский коленвал?

И в итоге никакой выгоды покупатель не получит, если приобретет чуть дешевле контрафактную сборку. Покупатель приобретает сборку из низкокачественных запасных частей втридорога…

Мы (своё название афишировать не будем, чтобы не посчитали рекламой) реализовали большое количество оригинальных двигателей и серьезных нареканий на их работу не было ни одного. Более того за надежность говорит и тот факт, что двигатели РМЗ-500 полюбились нашим авиаторам, которые предпочли их зарубежным аналогам. Вот такое доверие — одно дело ехать по земле и совсем другое дело летать по воздуху.

Надеемся с выбором двигателя Вы определились — вы обращаетесь в магазин запчастей, осматриваете двигатель, но вот как определить, что это — оригинал или подделка? Информация ниже поможет Вам с этим вопросом, а также поможет выявить нечестного продавца и в случае уже совершенной покупки поможет вернуть Ваши средства за приобретенный контрафактный двигатель!!!

1. Оригинальный двигатель поставляется с завода в оригинальной картонной упаковке с логотипами «РМ» (см. фото). Упаковка вполне добротная, при транспортировке нужная. Если Вам предлагают двигатель без данной упаковки следует спросить почему?! Ну предположим продавец говорит что подмокла от дождя или еще чего и утратила товарный вид… Если упаковка присутствует то на ней должна быть приклеена сбоку бирка (см. фото) с каталожными номерами, логотипами и самое главное номером двигателя.

2. Продолжаем осмотр далее — спрашиваем и изучаем паспорт двигателя. Паспорт должен быть такого образца как и на фото ниже.

3. Далее сравниваем номер двигателя на коробке, в паспорте и номер на картере справа внизу от карбюратора (впускного коллектора) как на фото отмечено стрелкой.

4. Тут вроде бы и успокоится, но самое главное впереди. Обращаем внимание на ручной стартер и металлический переходник к карбюратору (справа от карбюратора) — на оригинальных двигателях в литье должны присутствовать выпуклые логотипы «РМ» как на фото. Если их нет — перед Вами однозначно подделка!!!

5. После проверяем наличие выпуклых логотипов на корпусе вентилятора, (также на фото видно оригинальный чешский ремень вентилятора Rubena) и на квадратном кожухе двигателя. На карбюраторе (при условии что двигатель с карбюратором К-65Ж) слева читаем маркировку CW-65J Ж и ниже фирму WEBER сверху наблюдаем установленный трос газа.

6. Также обращаем внимание со стороны установки вариатора на оригинальное обозначение цилиндра 110500064 и ниже YL 112 на оригинальную манжету коленвала фирмы КОК и на технологическую пластину вместо основания двигателя. Основанием двигателя ОАО «Русская механика» с февраля 2013 г. выпускаемые двигатели не комплектует.

7. Свечи на оригинальном двигателе А 17 ДВ такие как на фото ниже — светлого цвета, а не черного.

8. Система зажигания устанавливаемая на оригинальные двигатели хорошо видна на фото ниже по жгуту проводов, разъемам и коммутатору К-1Б.

При совпадении всех выше перечисленных условий можно с уверенностью утверждать что перед Вами оригинальный двигатель РМЗ-640-34 произведенный ОАО «РУССКАЯ МЕХАНИКА».

Комплектации двигателя Буран:

110502600 110502600 ЗЧ ( РМЗ-640-34) — Ручной стартер, отечественный карбюратор.

110502600-01 110502600-01ЗЧ ( РМЗ-640-34) — Электростартер, Ручной стартер, отечественный карбюратор.

110502600-02 110502600-02ЗЧ ( РМЗ-640-34) — Ручной стартер, Карбюратор Minkuni

110502600-03 110502600-03 ЗЧ ( РМЗ-640-34) — Электростартер, Ручной стартер, Карбюратор Микуни.

Сложности при эксплуатации двигателя

Агрегат, специально созданный для снегохода, обладает высоким уровнем функциональности. В этой статье были рассмотрены основные характеристики двигателя РМЗ-640.

В настоящее время рабочее состояние агрегатов, которые находятся в эксплуатации, обеспечивается закупкой деталей и ремонтом своими руками. Большим минусом, осложняющим использование этого устройства, можно считать дефицит запчастей. Достаются они в основном в Рыбинске, так как редуктор применяется для снегохода «Буран». Также большим упущением является то, что не было издано специальной литературы по использованию, ремонту и обслуживанию изделия.

Видео

В самом начале снегоход Буран создавался в качестве рабочей лошадки и поэтому производитель сделал большой акцент на способности буксировать грузы. Эта задача, можно сказать, является повседневной, с которой снегоход справляется просто безупречно. Большое тяговое усилие было достигнуто благодаря большому передаточному отношению главной передачи в КПП, применению вариатора модели Альпина и силовой установки с довольно большим максимальным крутящим моментом. Стоит отметить, что максимальный крутящий момент двигатель развивает уже на низких оборотах, что без каких-либо затруднений позволяет тащить за собой груз массой не более 250 килограмм. Конечно, данное ограничение было установлено только производителем, ведь большое время эксплуатации зачастую показывает, что машина способна и на большее.

Как было написано ранее, существует две версии снегохода, а именно это Буран А и Буран АЕ. Внешне обе машины полностью идентичны, но в модели с литерой Е присутствует электрический стартер. Литера А же означает, что у снегохода короткая платформа.

По сравнению с предшествующими моделями данного снегохода, Буран А/АЕ обладает новым современным дизайном. Производитель внес некоторые изменения во внешний вид капота, а также и в его схему крепления, что при откидывании обеспечивает полный доступ ко всем необходимым узлам и агрегатам двигателя. Сам же капот изготовлен из литьевого пластика, который обладает высокой устойчивостью к различным внешним воздействиям, ударам и имеет довольно высокую прочность даже при очень низких температурах. Уровень комфорта также был повышен за счет установки на Буран новое высокое двухуровневое сидение, имеющее съемную спинку для пассажира.

Ну и напоследок, следует выделить то, что данный снегоход очень прост и неприхотлив в дальнейшем техническом обслуживании. Запасные части найти на него весьма легко, а также они обладает вполне доступной стоимостью. Машина имеет отличную ремонтопригодность даже в полевых условиях вдали от цивилизации.

Применение агрегата в малой авиации

Доработанная конструкция устройства «Буран РМЗ-640» широко применяется в малой авиации. Многие любители приобретают «коробку» РМЗ по запчастям. Она обходится в семь раз дешевле, чем специализированный редуктор «Буран-авиа». Дешевизна и является основной причиной использования модели РМЗ-640.

Конечно, уровень сборки и модернизации зависит от умений конкретного человека, но применение агрегата в авиации не является положительной тенденцией. Оно приводит к регрессу налаживания выпуска специального оборудования для летательных аппаратов, обладающего приемлемой ценой.

Малообеспеченные и не соблюдающие никаких норм любители авиации не будут применять специализированный двигатель до тех пор, пока есть возможность собирать аналог по низкой цене.

Что выпускают сегодня

На данный момент существует определенный набор модельного ряда буранов, различающихся между собой внешне и конструктивно:

• Снегоход буран лидер;
• А;
• АЕ;
• снегоход буран аде (АД);
• 4Т и 4ТД.

В каждую из этих версий заложены определенные улучшения, повышающие управляемость, а также удобство пользования снегоходом. Например, снегоход буран аде снабжается электростартером, еще у него удлинена платформа. Особенности классической модели

Для начала рассмотрим основные технические характеристики:

1. Двигатель буран. По умолчанию устанавливается движок с 2 тактами и 2 цилиндрами. Выдает он порядка 35 л. с., позволяет снегоходу развивать скорости до 60 км/ч. Существуют улучшенные двухцилиндровые двигатели с 4 тактами. Расход топлива до 25 л на каждые 100 км. При этом у буранов РМЗ 640 и карбюраторная топливная система (карбюратор 1). На некоторых версиях устанавливаются инжекторные системы. Также стоит отметить электрическую систему запуска мотора с воздушным охлаждением. У большинства вариантов присутствует еще аварийный запуск;
2. Трансмиссия представлена у буранов коробкой типа вариатор. Предусматривается использование движения вперед, а также реверса и нейтральной передачи;
3. Тормоза дисковые механические;
4. Зажигание бесконтактное. Помимо ручного предусматривается запуск при помощи электросхемы;
5. Передняя подвеска оснащается эллиптической рессорой, а задняя пружинным балансиром (внутренний). Задняя подвеска полностью независимая. Дополнительные амортизаторы у бурана 640 не предусматриваются.
