Скутера с простыми 50 – 150 кубовыми моторами заполонили рынок и сейчас встречаются на каждом углу. Почему так происходит? Прежде всего, они подкупают своей дешевизной, неприхотливостью и с каждым годом все лучшим и лучшим качеством основных узлов и их сборки. Не зависимо от года выпуска скутер целиком и в особенности его мотор подлежит регулярному обслуживанию, это основное требование для сохранения работоспособности моторов. Одна из важных настроек, которая должна проводиться регулярно это – регулировка клапанов на четырехтактном скутере.

Многие владельцы скутеров и мотоциклов, бояться этой процедуры из-за незнания и боязни испортить двигатель. Мы же считаем, что регулировка клапанов на скутере 4т 80 куб, 50 куб, 150 куб – задача, с которой справится любой владелец мотоцикла, с небольшим набором ключей и желанием. Ниже, вы найдете пошаговую инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Почему клапана требуют регулярной настройки

Многие счастливые владельцы абсолютно любой техники, будь это велосипед или автомобиль, после совершения ее покупки абсолютно игнорируют ее потребности и нужды, что чревато быстрым приведением большинства узлов в негодность, в частности, — мотора. Главная функция клапанов — осуществление подачи воздушно-топливной смеси в резервуар сгорания, а также обеспечение отвода переработанных газов.

Работа клапанов проходит в условиях постоянных высоких температур, что приводит к расширению металлических частей узла и их постепенной деформации. Частое расширение металлов в процессе нагревания, в сочетании с отклонением от люфта, может привести к неадекватной работе клапанов — толкатель может заклинить, и клапаны перестанут закрываться, или на стыке этих элементов возникнет значительный люфт.

Когда во впускном клапане образуется недопустимых размеров люфт, это мешает воздушно-топливной смеси наполнить резервуар, поскольку площадь его становится значительно меньше, и тогда неизбежна неисправность толкателя. Когда люфт возникает между выпускным клапаном и толкателем, нарушается процесс вентиляции цилиндра. И в той, и в другой ситуациях, водитель ощутит значительное снижение мощностей двигателя и ряда других характеристик.

Если речь идёт о большом для этого узла люфте, то его основными признаками будут характерные щелчки, значительно увеличится расход. Резюмируя, можно выделить перечень различных признаков, свидетельствующих о необходимости проверки клапанов и их дальнейшем обслуживании:

• Мотоцикл или скутер стал хуже заводится;
• Байк вовсе перестал заводиться;
• Во время поездки возникают случаи отказа работы мотора;
• Скутер глохнет при попытке завестись;
• Падение мощности мотора, приведшей к значительному снижению максимальных скоростей;
• Из газораспределительного механизма доносятся характерные щелчки или цокот;
• Пробег, после осуществления замены элементов цилиндро-поршневой группы перевалил за 500 километров.

Регулировка клапанов и замена масла

Зазоры

Перед вами камера сгорания двигателя обычного китайского скутера.

Во время работы двигателя клапана нагреваются до значительных величин. И чтобы компенсировать коэффициент расширения клапана и всего ГРМ в целом между клапаном и механизмом его открывания существует небольшой зазор. Именуемый тепловым.

В нашем случае зазор, который мы будем регулировать находится между клапаном и регулировочным болтом коромысла. Подкручивая регулировочный болт в нужных пределах мы сможем регулировать тепловой зазор на столько настолько это нам нужно.

Но не стоит забывать, что зазор не должен быть очень большим — иначе механизм будет работать с ударной нагрузкой и быстро выйдет из строя. И очень маленьким: клапан нагреется, упрется в коромысло и прогорит.

Когда нужно регулировать клапана

Совет!

Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

• Пассатижи;
• Крестовая отвёртка;
• Пара рожков на 8 и 9;
• Торцевой ключ на 10;
• Щупы 0.05 и 0.1 мм.

Щупы
Внимание!

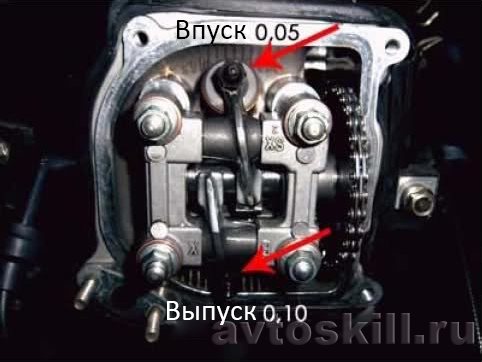

Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.

Чем может грозить поломка лепесткового клапана?

Если эта очень важная деталь будет сломана, будет стерта, начнет пропускать воздух, топливная смесь будет обратно поступать в карбюратор. И результатом станет потеря мощности, так как двигателю просто напросто будет не хватать топлива. Далее после попадания топлива в карбюратор, бензин выкидывает в воздушный фильтр. Также одним из последствий неисправного клапана может быть отсутствие реакции на регулировку ручки газа.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Рекомендации по работе с двигателем

При покупке транспортного средства «с рук» обязательно проведение указанных выше операций, так как старые хозяева обычно продают мопед «как есть», передавая всю ответственность за настройку новому владельцу и снижая стоимость. Помимо настройки клапана специалисты советуют менять масло и проводить очистку двигателя от продуктов горения и грязи, снижая уровень выбросов.

Если нужно сменить мотор полностью, то все операции и набор инструментов применим к аналогу из Honda Super Cub, так как «Альфа» является во многом копией указанного мопеда. В наборе инструментов, поставляемом с транспортным средством, отсутствуют названные элементы, поэтому нужно позаботиться об их приобретении заранее – еще до покупки мопеда.

Настройка зазора при холодном моторе рекомендуется не только из-за обеспечения безопасности рук, но и из-за свойств конструкции – в процессе эксплуатации клапан удлиняется. Категорически не рекомендуется настраивать зазоры без использования щупов, так как подобный метода неэффективен из-за того, что владелец фактически рассчитывает на счастливый случай.

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 139qmb

Убедившись, что все предварительные замечания учтены, можно перейти к процессу настройки:

1. Разбирается сидение, демонтируется его верхняя часть, после чего скручивается целиком. Далее необходимо снять четыре гайки в самой нише, две гайки по разным сторонам от замка и ещё несколько гаечек, удерживающих и фиксирующих дно. Под ковром есть два болта, которые также следует выкрутить. После того, как будут сняты эти десять болтов, будет открыт доступ к двигателю.
2. Регулировка клапанов предполагает выставления поршня в позицию ВМТ (верхняя мертвая точка), а следовательно, потребуется извлечь и решетку кулера. Для этого необходимо скрутить гайки на корпусе решетки, после чего открывается кулер.

   Ротор (кулер)

3. Следующим шагом станет демонтаж крышки, закрывающей все элементы клапана. Сама крышка обычно держится на четырех болтах, скрутив которые потребуется открутить ещё пару гаечек, фиксирующих трубу.

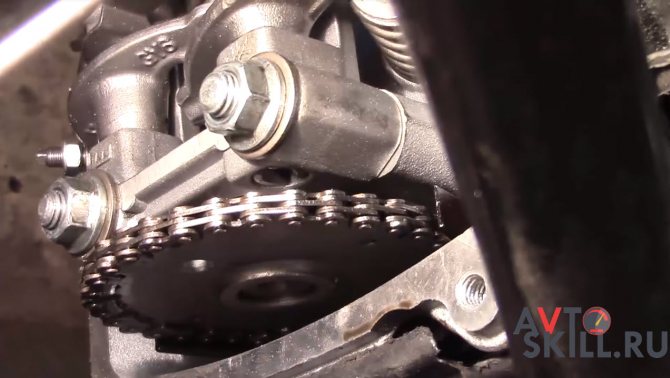

4. Теперь перед нами откроется газораспределительный механизм. На корпусе будет видно несколько стрелок, указывающие выпускной (нижняя) и впускной (верхняя) клапаны.



5. Далее потребуется найти такую позицию элементов, когда поршень будет расположен как можно ближе к клапанам. Все расчеты проводятся исходя от позиций меток на роторе генератора. Перед настройкой следует взглянуть на позиции отверстий на звёздочке распредвала — необходимо, чтобы они были выставлены аналогично тому, как показано на изображении ниже.
6. От распредвала переключаемся на ротор, где потребуется найти небольшую метку в виде символа “Т”. Отыскав нужную стрелку, установить параллельно ей выступ, как на фото ниже.
7. Это положение соотносится с ВМТ поршня, но следует проявить внимательность — если ВМТ несколько, например, как на четырехтактных моторах, необходимо, чтобы все клапаны были закрыты, и отверстия звездочки раздающего механизма были в той же позиции, что и на фото выше. Чтобы выставить метку в нужную позицию, необходимо с помощью подходящего ключа поворачивать маховик по часовой стрелке, пока риска и выступ не совпадут. При этом если при движении ротора клапана двигаются, нужно прокрутить ротор ещё раз до метки «Т», до тех пор, когда клапана не перестанут двигаться.

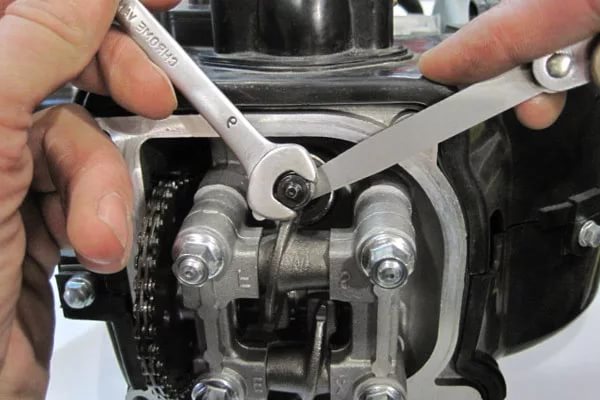

8. Следующим шагом будет собственно регулировка клапанов байка. Под рукой должен быть набор щупов, среди которых сразу потребуется 0.05-ый, который вставляется в люфт, как показано ниже. Можно ослабить контра-гайку, если щуп слишком легко проходит, или же, наоборот, не встает на позицию. Теперь, держа левой рукой щуп, правой нужно вращать болт регулировки. Лучше, чтобы щуп проходил в люфт с некоторым усилием. Фиксируя щуп в люфте, одна рука крепко держит регулировочный винт, а вторая затягивает контра-гайку. После остается только последний раз проверить люфт. Бывают случаи, когда зазоры сразу теряются, чтобы этого не произошло, потребуется повторить весь процесс снова, до тех пор когда люфт не будет ровно под щуп 0.05. Те же самые действия проделываются и для регулировки клапана выпуска, но здесь уже используется щуп 0.1 мм.


   Регулировка клапана

9. После того, как все клапаны настроены и затянуты, их работу необходимо протестировать. Проверка начинается с того, что вращается кулер. Сделав несколько оборотов, нужно опять выставить метку параллельно ВМТ, после этого два клапана должны находиться в закрытом положении. Наконец производится итоговое измерение люфта все тем же щупом под 0.05.
10. После проверки начинается сборка всех элементов в обратном порядке. Рекомендуется потуже затянуть все болты, в частности, фиксирующие клапанную крышку. Это последний этап в процессе настройки клапанов на этом байке.

Наглядно о том, как отрегулировать клапана на четырехтактном скутере, смотрите в полезных видео:

Величина зазоров

Что мне не нравится в китайских скутерах так это то, что на них нет никаких регулировочных данных. В интернете есть инфа по этому поводу, но она не везде достоверная.

Ваше право — верить мне или нет, но своим клиентам я регулирую зазоры в таких пределах:

• На двигателях серий 139QMB (обычные китайские восьмидесятки) ставлю зазор 0,05 мм — как на впускной так и на выпускной клапан — одинаково.
• На двигателях серий 157 QMJ (обычные китайские стопятидесятки) на впускной ставлю 0,05 мм, а на выпускной 0,07 мм

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 157 qmj

Процесс регулировки клапанов на этом байке начинается с обеспечения доступа к головке цилиндра. Первым шагом станет извлечение емкости под седлом байка, которая зафиксирована несколькими винтами. Разобравшись с получением доступа к головке цилиндра, скручиваем четыре болта и вынимаем ГБЦ из двигателя. Далее, получаем доступ к корпусу кулера. С одной стороны, если нет времени или обстоятельства мешают, можно не производить полный демонтаж вентилятора, ограничившись только снятием крышки. Однако, лучше полностью демонтировать ее, поскольку таким образом откроется полный и свободный доступ к необходимым в дальнейшем узлам и меткам. Если остановились на варианте частичного демонтажа, то для снятия заглушки, на которую показывает стрелка, хватит обычной отвертки. Снятая заглушка даст минимальный обзор, позволяющий рассмотреть все необходимые метки ротора.

После получения доступа к ротору, берется торцевой ключ на 14 (можно попробовать сделать это и руками, если получится), который вставляется в кожух генератора, и, с применением некоторых усилий, осуществляется вращение ротора по часовой стрелке, внимательно посматривая в этот момент в дырку на кожухе. Необходимо выставить ротор в такое положение, когда в отверстии будет отчетливо просматриваться метка «Т», говорящая о позиции поршня в точке ВМТ.

Теперь плавно переходим к газораспределительному узлу. Обратите внимание, что в этот момент все клапаны должны быть закрыты, а дырки на звезде распредвала должны быть в том же положении, как и в случае с предыдущим мотором на этой ступени настройки, изображенном на фото выше. Если все сходится, можно переходить к следующему шагу. Если метка на роторе на совпадает с тем, как изображено на фотографии, то потребуется продолжить вращать ротор, до тех пор, пока метка не встанет параллельно выступу. В процессе вращения нельзя забывать внимательно следить за состоянием клапанов и отверстий на звезде.

На этом этапе у некоторых мотолюбителей могут возникнуть определенные трудности – например, если те самые отверстия на звезде не совпадают. Как правило, такая ситуация происходит из-за растяжения цепи. Если расхождение невелико, то в этом нет особой проблемы, и можно не заниматься этим вопросом. Однако, большое расхождение меток в последующем чревато неисправностью мотора, и значит, что пора произвести замену цепи:

1. Ослабляется контргайка, фиксирующая верхний клапан.
2. Под клапан вставляется щуп 0.05, и гаечным ключом затягивается болт регулировки.

Для проверки натяжения — щуп с небольшим усилием должен занять исходное место и почти свободно извлекаться. Если возникли какие-либо проблемы, то вся процедура повторяется до получения необходимого результата.

• Закончив с впускным клапаном, переходим на выпускной. Для проведения регулировки этого клапана используется щуп 0.1 мм. Сама процедура точно такая же:
  Ослабляется винт.
• Устанавливается щуп.
• Затягиваются все крепёжные винты и в последний раз измеряется люфт.

• На этом настройка клапанов этого байка подходит к концу. Остается лишь провести сборку в обратном порядке и проверить в «деле» новую конфигурацию настроек.

Более подробно и наглядно про регулировку клапонов на подобном скутере смотрите в видеоролике:

Можно отметить, что после регулировки люфта можно заодно провести и диагностику карбюратора.

Замена лепесткового клапана

Поменять его довольно просто. Если вы заметили вышеупомянутые неисправности и считаете, что причина кроется в лепестковом клапане, снимите мотор и карбюратор. Далее вы увидите ту самую важную деталь, которая снимается более чем просто. Судя по названию можно понять, что данная деталь имеет лепестки. Поэтому часто они могут приходить в негодность. Простым решением будет, конечно же, замена полностью этой детали, купить лепестковый клапан на скутер может каждый в любом магазине и за низкую цену. Но если вы не имеете такой возможности, можно попробовать стереть верхний слой лепестков, тем самым разгладив их поверхность. Далее хорошо вытрите лепестковый клапан, не оставив ни грязи, ни стружки. Установите все в таком же порядке.

Плюсы двигателя мопеда Альфа

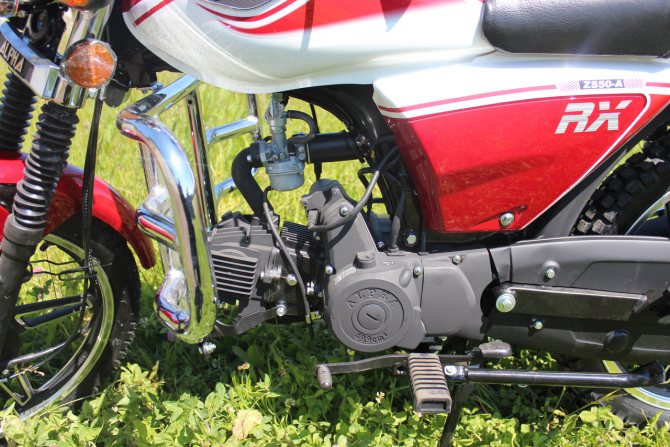

На мопеде Альфа стоит мотор — точная копия двигателя, производящегося Хондой уже много лет. Схема, отработанная годами, работает на Хонде Супе Каб, на моделях Манки, Горилла и Джазз. Над этим мотором ставили бесчеловечные эксперименты, наливая вместо моторного масла подсолнечное. Немного пахло жареными семечками, но мотор работал. Это видео очень популярно у владельцев любой техники, на которой стоит такой мотор. Китайский мотопром почти ничего не испортил. Если следить за состоянием мопеда в целом и мотора в частности, техника прослужит достаточно долго.

Внутреннее устройство двигателя мопеда Альфа
