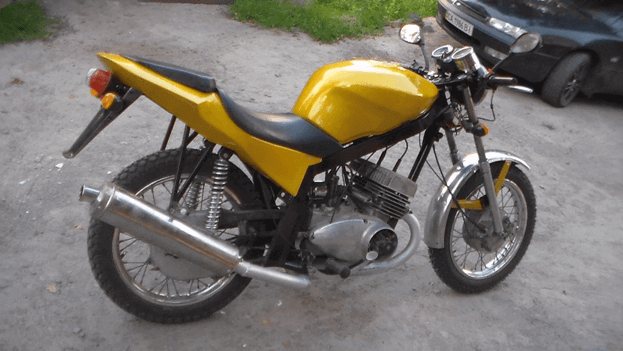

Тюнинг Иж Юпитер 5 – создание современной внешности

Итак, начнем с самого интересного! Как говорится: встречают по одёжке… Заводской облик мотоцикла имеет довольно унылую внешность. Если вам по вкусу спортивные мотоциклы, придется потрудиться над приданием новых форм мотоциклу. Стандартный бензобак уродлив, к тому же очень тяжелый. Эта часть байка сразу бросается в глаза, поэтому ставим обтекаемый бак от спортивного мотоцикла. Как правило, таких полно на разборках. Эта деталь носит характер не только внешнего преображения, но и улучшит чувство контроля, потому что позволяет коленями лучше держаться в седле. Подлежит замене и громоздкое сиденье. Это положительно скажется на весе мотоцикла, стандартное сиденье очень тяжелое.

Двух секционные новые сиденья можно сделать самому:

1. Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
2. Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.

Следующей процедурой будет изменение хвостовой части:

1. Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
2. Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
3. После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.

Хвост из стеклоткани отлично поддается грунтовке и покраске. Дерзайте! Ну а заднюю часть рамы придется переварить под новый хвост, в зависимости от его формы и размеров. Хорошим улучшением станет замена старой резины на дорожную спортивную. Установка новых зеркал придаст современный вид, а главное улучшит обзор. Приборную панель можно поставить от китайского мотоцикла или мопеда, а так же пульты управления на руле. Не лишним станет установка ксенона в фару и замена всех лампочек, поворотников и стоп-сигнала на светодиодные. Пример Иж Юпитер 5 тюнинг фото:

Пять случайных статей о мотоциклах:

Доводка двухтактного мотоциклетного мотора ( Ява 634 )

Найденная мощность Журнал уже много рассказывал об эксплуатации мотоцикла — об уходе за электрооборудованием, балансировке колес, о расходе топлива.Эта статья посвящена доводке двухтактного мотоциклетного мотораМногие мотолюбители полагают, что для восстановления былой мощности двигателя достаточно заменить изношенные детали новыми и аккуратно обкатать машину. Обычно так и бывает, но нередко, завершив ремонт, с недоумением констатируют его малую эффективность и, безуспешно испытав различные варианты регулировок, делают вывод, что нельзя получить от этого двигателя большего. На самом же деле, если все другие системы исправны, очень часто можно заметно повысить основные параметры (мощность, приемистость, экономичность) такого мотора доводкой, а точнее, взаимной подгонкой некоторых его деталей.Дело в том, что, в силу требований массового производства, каким является мотоциклостроение, некоторые размеры деталей, особенно получаемых литьем, имеют довольно значительный разброс. Ес…
Читать далее >>

ИЖ Юпитер-3 регулировка для достижения полной мощности

Выполните регулировку «Мотоцикл «ИЖ — Юпитер-3» прошел уже более 5000 км, но полной мощности, как я могу судить по Другим таким же машинам, не выдает. Какие могут быть причины?» — спрашивает К. Усольцев из Магнитогорска.Если обкатка мотоцикла была проведена правильно, то есть в соответствии с инструкцией, и заметных дефектов двигатель не имеет, вероятно, удастся повысить его мощность, выполнив следующие работы.Выверните свечу и осмотрите. Если на ней много нагара, значит, в цилиндр поступает слишком богатая смесь, и нагар отложился также в камере сгорания и в выпускных каналах. Снимите цилиндр и удалите нагар с его головки, днища поршня и выпускных каналов. По отпечаткам на прокладке цилиндра проверьте, полностью ли совпадают контуры перепускных каналов картера и цилиндра и не перекрывает ли их прокладка. При необходимости подгоните каналы и прокладку.Проверьте и, если надо, установите одинаковое опережение зажигания в обоих цилиндрах (2,6…
Читать далее >>

Мотоциклы, которых ждут. Будущие новики ИЖ Планета 2 и Юпитер 2

Будущие новики ИЖ Планета 2 и Юпитер 2 Сотни голубых ИЖей сходят ежедневно с заводского конвейера. Этому мотоциклу тоже недолго ждать. Еще несколько усилий, и машина оживет. Мотолюбителям хорошо известны мотоциклы «ИЖ-Планета» и «ИЖ-Юпитер». Выпускает их наш завод с 1961 — 1962 годов. И с того же времени непрерывно идет работа над их улучшением. Намного повысилась надежность машин, и благодаря этому на 20 процентов увеличен гарантийный пробег мотоциклов. Заводские конструкторы работают не только над устранением выявленных в процессе эксплуатации изъянов, совершенствованием модели, стоящей на конвейере. Наше КБ готовило и новые, модернизированные модели мотоциклов, особое внимание уделяя таким качествам, как надежность и долговечность. Сейчас осе работы по созданию и испытанию новых машин закончены. «ИЖ-Планета-2» и «ИЖ-Юпитер-2» готовы к старту.Чем же они отличаются от своих широко известных предшественников? Первое, что бро…
Читать далее >>

Мотоцикл ИЖ Планета Спорт. Наиболее частые вопросы и ответы на них

В вопросах и ответах В редакцию за последнее время все чаще приходят письма читателей с вопросами но мотоциклу «ИЖ—Планета-спорт». Мы отобрали наиболее характерные из них и обратились на завод-изготовитель. Ответы конструкторов, специалистов — перед вами.Какие изменения претерпел мотоцикл в процессе производства с начала выпуска по настоящее время?Изменений довольно много. Назовем основные из них. В двигателе — новая головка цилиндра. Теперь ее оребрение не «веерное», а обычное, и вместо камеры сгорания типа «жокейский картуз» — камера, образованная концентричными сферами. Увеличено количество винтов, стягивающих половинки картера и крышки, а крепление двигателя к раме мотоцикла усилено. Усовершенствована форма глушителя, благодаря чему исключено соприкосновение его с дорогой при наклонах машины, а также увеличен диаметр выпускной трубы. Импортный карбюратор «Микуни» заменен отечественным К62М, имеющим ф…
Читать далее >>

Выпуск мотоциклов ИЖ после войны. Сколько и каких ИЖей изготовлено на 1.01.1986

Сколько и каких ИЖей изготовлено на 1.01.1986 Мотоциклист О. Колесниченко из Алтайского края просит назвать все послевоенные модели мотоцилов ИЖ и сообщть годы их выпуска и количество изготовленных машин каждой модели. За справочными данными мы обратились в объединение «Ижмаш». Ниже приведены сведения на 1 январе 1986 года. Модель Годы выпуска Количество изготовленных машин Год, номер, страница «За рулем» с описанием мотоцикла 350«49» «56» «Юпитера «Планета» «Планета-2» « Юпитер-2» «Планета-3» «Юпитер-3» «Планета-спорт» «Планета-3-01» «Планета-3-02« «Юпитер-3-01» «Юпитер-3 02» «Планета-4» «Юпитер-4» «Юпитер-5» 1946 — 19511951 — 19581955 — 19621961 — 19661962 — 19671965 — 19711965 — 19711970 — 19771971 — 19771973 &mda…
Читать далее >>

вход регистрация забыли пароль?

Тюнинг двигателя Иж Юпитер 5

Многих владельцев Юпитера не устраивает мощность своего мотоцикла. В этой части статьи мы рассмотрим Юпитер 5 тюнинг двигателя. На самом деле двигатель Ижа имеет большой потенциал для увеличения мощности. Для начала убедитесь, что двигатель в более или менее нормальном состоянии, ребра цилиндров целые, посадочные места подшипников в картере не разбиты. В первую очередь тюнинг данной модели заключается в устранении «косяков» от плохого качества изготовления деталей серийной промышленности прошлых лет, так как в то время старались максимально удешевлять производство. Не забудьте отмыть двигатель перед разборкой. Разобрав двигатель, советуем заменить все подшипники на европейские или японские аналоги, ведь обороты после тюнинга мотоцикла Иж возрастут и увеличатся нагрузки. Если зазоры между поршнями и цилиндром не соответствуют норме – понадобится расточка до ближайшего ремонтного размера. Затем приступаем к обработке продувочных каналов. Как правило, это ступеньки на стыках между нижней частью цилиндра и поверхностью картера.

Они создают сопротивление, и ненужное завихрение топливной смеси, это уменьшает скорость потока и не даёт получить максимальную мощность от двигателя. Сделать это можно при помощи шарошек и дрели.

После этого надо сгладить наждачной бумагой остаточные неровности. Так же наждачной бумагой обработайте впускные и выпускные каналы в цилиндрах, сгладив все неровности от литья. Причем впускной канал достаточно обработать до ровной шероховатой поверхности, а выпускной канал до максимально гладкого состояния для лучшего движения выхлопных газов, и для предотвращения отложения нагара. Дно и поверхность поршней аналогично надо отполировать до блеска. Для повышения степени сжатия, головки цилиндров Юпитера нужно торцевать на 1,5-2мм, чтобы уменьшить камеры сгорания. Делается это на токарном станке, головки крепятся в патроне при помощи оправок. Важно соблюсти одинаковую обработку поверхностей – объем обеих камер сгорания должен быть строго одинаковый. Повышение степени сжатия повлечет за собой переход на 95ый бензин, а зажигание выставляется на несколько градусов раньше. Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением. Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч.

Устройство сцепления мотоцикла ИЖ Планета 5

Для тех, кто не силен в технике, стоит напомнить, что сцепление выполняет роль связующего элемента между коленвалом и коробкой передач. Большая зубчатка сцепления, соединена с малой звездой коленчатого вала цепной передачей, именно так и передается крутящий момент. В обычном состоянии система обеспечивает постоянную связь коробки передач с коленвалом и только при нажатии на рычаг сцепления, приводные механизмы увеличивают зазоры между элементами в системе многодисковых фрикционов, тем самым отключая коробку от коленвала.

Владельцам мотоцикла ИЖ Планета 5 повезло, их система выключения сцепления более простая, в сравнении с аналогичным 5-м Юпитером, а значит, неприхотлива и проще настраивается своими руками. Выглядит она следующим образом:

1. Фасонные гайки;
2. Пружины;
3. Стаканчики;
4. Прижимной диск;
5. Ведомый (стальной) диск;
6. Ведущий (пластиковый) диск;
7. Ведомый барабан;
8. Большой барабан с большой зубчаткой моторной передачи;
9. Толкатель выключения сцепления;
10. Стержень;
11. Шарик;
12. Пружина;
13. Червяк;
14. Трос;
15. Шайба;
16. Гайка;
17. Винт.

Доработка системы впуска

Впускная система так же относится к тюнингу двигателя Иж Юпитер 5. Главным недостатком впускной системы является отсутствие лепесткового клапана и наличие только одного карбюратора на стандартном двигателе. Один карбюратор не позволяет развивать большие обороты и соответственно мощность. Отличным решением будет установка двух одинаковых карбюраторов совместно с двумя лепестковыми клапанами «домиками».

Для этого потребуется изготовить новые впускные патрубки под каждый цилиндр по отдельности с корпусами под лепестковые клапана. Они обеспечивают движение топливной смеси только во внутрь, что положительно сказывается на наполнении цилиндров и повышении мощности. Карбюраторы можно поставить от аналогичной по объему зарубежной 2 тактной техники, но если бюджет ограничен – то подойдут отечественные К68 от мотоцикла Урал. При этом надо будет подобрать жиклеры под объем двигателя Иж Юпитер 5.

В завершение статьи хочется отметить, что тюнинг этой модели не кончается на выше изложенных методах. Тюнинг Иж Юпитер – это сложная цепочка, где одно изменение конструкции, повлечёт за собой другое. Позаботьтесь об усилении ходовой части, отбалансируйте обода мотоцикла, сделайте усиление маятника. Стандартная рама на этом мотоцикле хлипкая, требует усиления ребрами жесткости. Хорошо, если будут установлены дисковые тормоза, а передняя вилка потолще. Тюнинг Иж Юпитер 5 это увлекательное занятие, и если подойти к этому процессу серьезно, то результат может превзойти ожидания!

Регулировка сцепления ИЖ Планета 5:

• Снимаем лапку переключения передач и кикстартер. Далее откручиваем все болты на левой крышке картера и аккуратно снимаем ее.
• Временно накидываем ножку переключения передач и включаем первую, а лучше 4 передачу. Вращаем заднее колесо по ходу движения, наблюдая за соосностью прижимного диска (4).
• Мелом отмечаем болты (1), которые соответствуют стороне выступающей при вращении больше всего. Притягиваем болт который ближе всего к выступу, а затем проверяем натяжку расположенных рядом. (Если диск не имеет перекосов, то сразу переходим к следующему шагу)
• Теперь нужно проверить насколько выступают болты (1). В руководстве по эксплуатации указана оптимальная длина выступа 4.5 – 5 мм. Однако эти данные соответствуют новому пакету дисков. Пакет явно будет требовать замены, когда выступ болтов составит 2 и меньше мм.
• С пакетом дисков мы разобрались, теперь нужно настроить механизм выключения, а точнее его свободный ход. Для этого переходим к правой крышке. На ней расположена регулировочная гайка (16) и винт (17).
• Закручиваем гайку до упора, так, чтобы сцепление при этом не отжималось. Затем отворачиваем ее на четверть или пол оборота, фиксируя винтом.
• Осталось установить свободный ход рычага на руле. Для этого воспользуемся регулировочным винтом и выставим 5 мм зазора.

На этом регулировка сцепления ИЖ Планета 5 закончена. Осталось собрать левую крышку и залить масло в механизм.

Совет. Чтобы избежать утечек масла следует заменить прокладку, а также проверить герметичность винтовых соединений на крышке картера.
