Зажигание мотоцикла ИЖ Планета: устанавливаем и регулируем правильно

На любом транспортном средстве зажигание влияет на работу двигателя в целом. Тем более, что при неправильной настройке момент запуска мотора в целом будет затрудненным. В этой статье мы поговорим о таких легендах отечественного автопрома, как мотоциклы ИЖ. Как правильно выставить электронное зажигание на мотоцикле ИЖ Планета 5 и что для этого понадобится – читайте ниже.

Переделка электросхемы на работу без аккумулятора

В отличие от автомобилей, имеющих закрытое расположение двигателя и электропроводки, детали мотоцикла ИЖ Планета 3 больше других подвержены воздействию внешних факторов:

1. Дождю и снегу;
2. Прямым солнечным лучам;
3. Механическим повреждениям от кустарников.

Особых хлопот владельцам доставляет штатная аккумуляторная батарея, которая ко всему прочему достаточно капризна и в обслуживании (см. также схему проводки мотоцикла Урал).

Заводская инструкция предусматривает:

1. Необходимость постоянной проверки уровня электролита в банках, т.к. при наклонах мотоцикла он неизбежно вытекает;
2. Необходимость постоянной проверки плотности электролита. Это вынуждает владельцев мотоциклов иметь под рукой ареометр, дистиллированную воду и соляную кислоту для восстановления своими руками нужной плотности.

Как правильно заряжать аккумулятор

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс – это правильное выставление момента искрообразования.

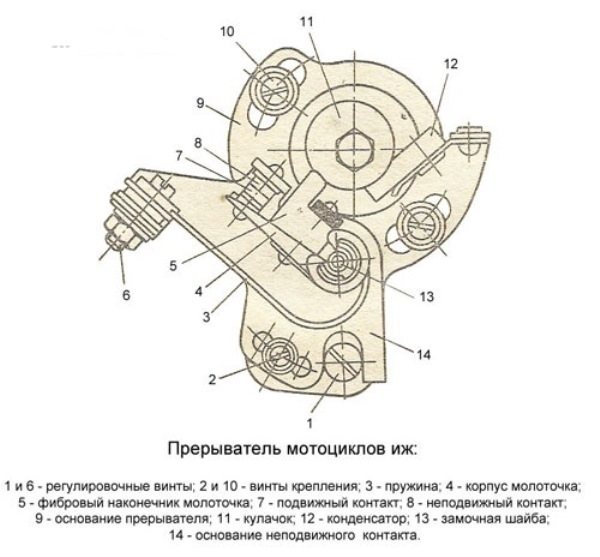

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 – вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 – от 3 до 3.5 мм, а в версиях Спорт – от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

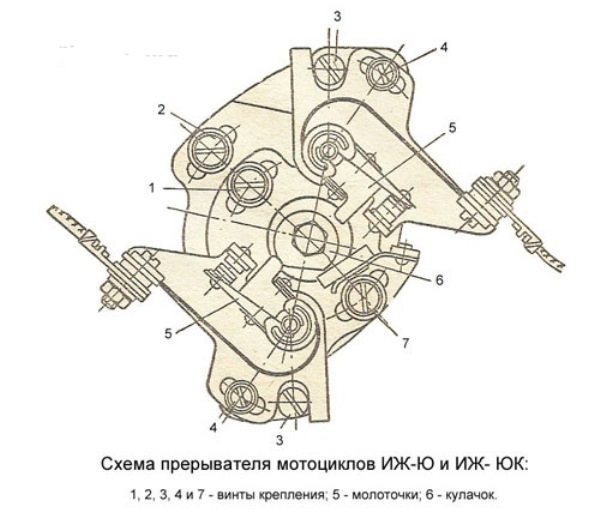

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

1. В первую очередь производится поворот коленвалаа кик-стартером.
2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок – одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше – примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео – Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Этапы доработки электрооборудования

Вся процедура перехода на без аккумуляторную схему сводится к:

1. Замене компонентов на 12 вольтовое оборудование;
2. Переделке генератора, а иногда и его заимствовании с другой модели;
3. Замене ламп с 6В на 12 В.

Справочно: схема проводки на ИЖ Планета 3 существенно не меняется – заменяются лишь цепи генератора, катушки и реле-регулятора напряжения.

Генератор

Основная сложность переделки генератора заключается в изготовлении специального промежуточного кольца. Для этого требуется помощь токаря – кольцо вытачивается на токарном станке.

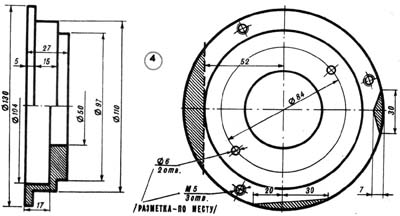

Фото чертежа промежуточного кольца для генератора

Также в кольце:

1. Просверливаются два 6 мм отверстия — для возможности закрепления кольца на правой половине картера;
2. Для крепления генератора к кольцу просверливаются три М5;
3. На кольце вырезается сегмент, облегчающий установку под перегородкой правой половины картера;
4. Вырезы под приливы крышки картера делаются справа и снизу.

Схема устройства видоизмененного генератора

На схеме цифрами обозначено:

1. Картер – правая половина;
2. Коленвал силового агрегата;
3. Винты крепления промежуточного фланца;
4. Сам промежуточный фланец;
5. Изготовленная из жести конусная втулка (S 0,8 мм);
6. Статор генератора;
7. Винты М5 крепления генератора;
8. Ротор генератора;
9. Датчик вращения;
10. Болт крепления ротора.

Электросхема

При переделке на работу без аккумулятора схема электропроводки ИЖ Планета 3 мотоцикла остается штатной:

1. Провода к потребителям электроэнергии (габаритам, стоп-сигналам, головному свету и приборам) остаются без изменения;
2. Штатная катушка зажигания заменяется на другую – типа Б300Б;
3. электронный коммутатор КЭТ-1 можно расположить в инструментальном ящике, что способствует его защите от внешних факторов.

Совет: мотоциклисты, проделавшие данную переделку, отмечают несомненные плюсы перехода на бесконтактное зажигание. Проводка ИЖ Планета 3 остается почти без изменений, зато происходит полный отказ от использования аккумулятора. Да и цена реконструкции небольшая.

Выводы: предложенный способ переделки опробован на тысячах мотоциклах отечественных владельцев (см. также схему проводки ИЖ Юпитер 5). И доказал свою состоятельность безотказной работой, улучшенным искрообразованием и уверенным пуском двигателя в суровых зимних условиях.

Зажигание Иж Планета 5: особенности настройки и регулировки

Многие мотоциклисты, несмотря на колоссальный выбор современной мототехники, предлагаемой зарубежными компаниями, отдают предпочтение маркам русского производства. Одной из популярных моделей двухколесного транспортного средства среди отечественных покупателей до нынешнего времени остается мотоцикл ИЖ, который производился на автомобилестроительном заводе в Ижевске с 1987-го вплоть до 2008-го года.

Мотоцикл Иж Планета 5, производство которого пришлось на годы перестройки, был предназначен, прежде всего, для использования на твердом дорожном покрытии. Модель оснащалась электронной системой запуска двигателя. Поэтому длительное время мотоцикл был востребован большего всего среди представителей среднего уровня достатка. Вместе с этим часть мототехники изготавливалась с не совсем современными прерывателями контактов, за счет чего многие владельцы таких “байков” часто сталкиваются с проблемами настройки зажигания мотоцикла Иж Планета 5.

Как правильно настроить зажигание Иж Планета 5

Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.

Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:

• пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
• глубиномер (штангенциркуль);
• специальные щупы, для чтобы точно измерить зазоры.

Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.

Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:

• повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
• немного раскрутить болт, одновременно поворачивая эксцентрик;
• поставить необходимые зазоры (0,4 — 0,6 мм);
• снова закрутить болт;
• снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
• поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
• ослабить болты;
• установить начало размыкания контактов;
• снова закрутить болты и включить зажигание Планеты 5.

Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.
Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.

Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:

• правильно установить прибор, чтобы измерить напряжение (до 20 вольт);
• подключить аппарат на 2-й и 3-й контакт Датчика Холла.

Регулировка электронной системы зажигания на Иж Планета 5. Как выставить зажигание на Планете?

Если вы являетесь владельцем ИЖ, зажигание Планеты 5 электронного типа можно отрегулировать следующим способом:

• установить угол опережения (3,5 мм до отметки верхней мертвой точки, при этом датчик будет показывать импульс только при выходе модулятора из зазора);
• произвести запуск двигателя.

Если Вы владелец мотоцикла ИЖ Юпитер 5, тогда Вам будет интересна статья по настройке электронного зажигания на ИЖ Юпитер 5

Как правило, данный вариант настройки зажигания на Иж Планете 5 срабатывает без проблем. Тем более, в качестве резерва для установки зажигания на Иж Планета 5 можно использовать контактную систему запуска силового агрегата.

Итак, мы разобрались, как выставить зажигание на Планете. При правильной регулировке системы запуска мотора, ваш мотоцикл будет заводиться нормально, и вы сможете ощутить все прелести от вождения такого двухколесного транспортного средства.

Настраиваем зажигание на планете

Мотоциклы | Ремонт

Давайте поговорим о том как настроить зажигание на планете.

Мотоцикл это очень хорошо, но и это транспортное средство не может избежать поломок. Так, на Планете может возникнуть неприятная ситуация, когда двигатель отказывается запускаться, возникают провалы в работе, в трубы стреляет при попытке запуска.

Если говорить об Иж Планете, то это мотоцикл дорожный, причем он предназначен для поездок по дорогам с разным покрытием, байк считается представителем среднего класса и выпускался в середине 60-х. У водителя зачастую падают подозрения на неисправности в работе зажигания, но для того чтоб разобраться, понадобится желание, некоторые инструменты и немного времени, хотя может и много времени, все зависит от мастерства и опыта. Если водитель ранее не сталкивался с подобными проблемами, то придется потрудиться, чтоб ваш байк не подвел в нужный момент.

Что представляет собой система зажигания, это сочетание устройств, а также приборов, которые обеспечивают возникновение искры в нужную секунду при работе двигателя. Если мы уж настраиваем зажигание, то не обойтись без пробника в виде лампочки мощностью 12 Вт, глубиномера в виде штангельциркуля и щупов, чтоб вовремя измерять зазор.

Укажем основные неисправности, которые может иметь зажигание. Во-первых, это неправильная регулировка зажигания, пропадание искры или ее полное отсутствие, загрязнение свечей маслом. А также старение изоляции или электронных компонентов, некачественно изготовленная проводка, нарушение режимов эксплуатации, например, грязь, жара, мороз, напряжение и пр.

Итак, необходимо открутить генераторную крышку, провернуть коленчатый вал пока контакты не разомкнуться (по часовой), затем послабить винт в момент проворачивания эксцентрика и с помощью щупа установить до 0,6 миллиметров между контактами и в конце нужно затянуть винт. Но это еще не все, пока коленчатый вал вращается нужно в верхней мертвой точке произвести установку поршня. Далее, вращать вал уже против часов и в это время сделать установку поршня, но чтоб до мертвой точки оставалось около трех миллиметров.

Теперь можно послабить винты, повернуть основание и установить на начало где размыкались контакты (проверить пробником), а также закрепить винты. Таким образом, коротко описав ситуацию, настраиваем зажигание на Планете.

Рекомендуем посмотреть видео как настроить зажигание на планете.

Если не разобрались, вот вам еще.

Зажигание на ИЖ Планета . Советы по настройке .

Дорогие друзья, помогите плиз настроить зажигание на П3. е6у мозги уже с неделю. начитался умных и не только книг, но все равно не помогает. делаю все в точности как сказано в статье с одного форума, приведенной ниже, но байк не всегда запускается, бывает когда работает, появляются провалы, как будто пропадает искра. но он сам успевает подхватывать. если мот постоит минут 20, то потом его еще проблемней запустить, бывает такое, что просто не запускается, а стреляет в трубы (иногда очень громко). думаю что зажигание позднее. но подключив аккум на 12в (на байке стоит 6в) он сразу же запускается . есть еще пару вопростов. в статье написано — «недоходя верхней точки на 3.0 — 3.5мм должны кулачки размыкаться» Сделал также, по лампочке смотрел. но у меня получается, так, что откручивая само основание и поворачивая против часовой стрелки — зажигание получается в самом раннем положении . дальше просто не куда крутить. подскажите плиз как исправить эту проблемку . размыкатель вчера купил новый. ps- генератор на байке 6в, если это имеет значение . ЗАРАНЕЕ БЛАГОДАРЕН .

Регулировка зажигания мотоцикла «Иж-Планета»

Не стоит лишний раз рассказывать насколько усложняется запуск «планеты» с неправильно отрегулированным зажиганием. Каких только курьезов не было из-за сбитого зажигания, у кого тапки улетали высоко в небо, у кого лопалась подошва на обуви иногда бывали даже травмы, причем весьма серьезные, бывали даже случаи когда двигатель заводился в обратную сторону. Всех этих неприятностей с отдачей заводной лапки в ногу можно избежать если своевременно регулировать опережение зажигания.

Производить регулировку удобнее всего с помощью специального приспособления, которым когда-то завод изготовитель комплектовал каждый мотоцикл, времена те как известно давно прошли, поэтому, чтобы не тратить время на поиски приспособления, можно обойтись обычным штангенциркулем.

Работу по настройке зажигания начинаем с регулировки зазора между контактами прерывателя (0,4-0,6 мм). Для этого: проворачиваем коленчатый вал за болт ротора генератора так что бы контакты прерывателя максимально разошлись.

Настройка и регулировка…

Привет друзья!

Мы не пропали, мы катаемся, настраиваемся.

Покатушки выходят только в ночное время, к сожалению… Но ничего страшного)

Ох, и веселое ж это занятие-тонкая настройка двигла…

1. Зажигание

Ведь многие, кто читал мануал по ИЖу, знают, что про 95 бензин там нет ни слова…

В первую ночь поехал кататься. Еду, ровная дорога, я газу-а разгона-то и нету. С горем пополам набрал 80 и уперся как в стену. И это на 18 звезде. Фигня какая-то. Начал копать-а зажигание я выставил как под 92 бенз-3,5-3,8 мм от ВМТ. А все мы знаем, что чем выше октановое число, тем дольше горит топливная смесь и точка воспламенения должна быть раньше. То бишь мои 3,7 мм (выставленные ранее-дико позднее зажигание, приемистость как у трактора, а обороты набирает… накак)))

Опытным путем начали подбирать точку воспламенения. Я из всей настройки электроники знаю одно правило-надо найти точку, в которой мотор будет заводится в обе стороны-то есть резко дергаем лапку-правильный запуск, дергаем медленно-лапка немного отдает назад и мотоцикл заводится в обратную сторону) Вот этой точкой оказались 4,4 мм до ВМТ. А теперь делаем чуть-чуть позже и получаем отличное зажигание) И все-здравствуй приемистость и хороший разгон. Почти)))

2. Карбюратор

Ранее писал, что у меня стоит «пекар»овский к68И с ГТЖ 350. Работа на всех режимах отличная, свеча отличного здорового кирпичного цвета) Но, но… На оборотах выше 4 000 (когда резонатор работает и обратная волна возвращает всю смесь на свое место) Карб богатит. Слышно это по звуку и усиленной вибрации (и заметно все это стало только при правильно выставленном зажигании). На 2-й 60 км/ч, на третьей 80-а дальше вибрация и переобогащение. Иглой играть? На полную ручку, то бишь на полностью открытый дроссель игла уже мало влияет на смесеобразование, влияет только ГТЖ. Ну ладно, снова подбор жиклеров…

Только теперь в обратном порядке-340-330-320… Вот на 320 я и остановился) Самое оно, Сёма поехал) Честные 100 (спилометр оттарирован довольно точно) взял уверенно, и дальше есть разгон без захлёбов) (про максималку рано говорить, позже, друзья. Да это и не цель проекта). Подправили ХХ (около 1000-1150, меньше работает неустойчиво из-за запила окон)

3. Ведущая звезда

Я не говорил про сцепление, но пока и рано) Скажу только, что у Планеты стандартом передаточное число моторной передачи 2,17. А у Юпитера 2,44 (точно не помню, поправьте если что).

Так вот, у нас сейчас передаточное число 2,03. Моторная звезда самодельная (точилась на заказ, из стали 9ХС с последующим цементированием зубчатого венца ТВЧ), венец на корзине точен так же под заказ из той же стали. Корзина сцепления не Ижевская, но точилось все под ИЖевскую стандартную усиленную цепь. Ну вот так, были на то причины. Ну с такой моторной передачей обычная не форсированная планета будет разгонятся крайне тяжко.

Я к чему-ведущая звезда главной передачи (той, что крутит заднее колесо посредством цепи) Изначально установлена на 18 зубов. После настроек зажигания и карбюратора-крейсер по трассе ~70 км/ч. Первой передачи почти нет-вышла настолько короткая, что можно смело трогаться со 2-й, не нагружая ни сцепление, ни поршневую. А хотелки требовали крейсер в 80-90 км/ч… начал перебирать звёзды. 21 ззуб-изначально думал, будет много. Но нет. Хотя я свой выбор остановил на 20-й звезде. Теперь крейсер спокойный и безнапряжный в районе 85 км/ч, мотору легко, вибрации нет, не греется, не тупит, легко на 4-й ускоряемся с крейсерской до 100-110 км/ч свободно, коробкой надо работать уже реже, передачи стали длиннее, первая передача появилась)))

Общий пробег после сборки за 4 ночи-187 км. Пока мы только заново знакомимся и привыкаем друг к другу, изучаем возможности друг друга…

Всем ровных дорог и удачи!

Это ещё не конец проекта!)

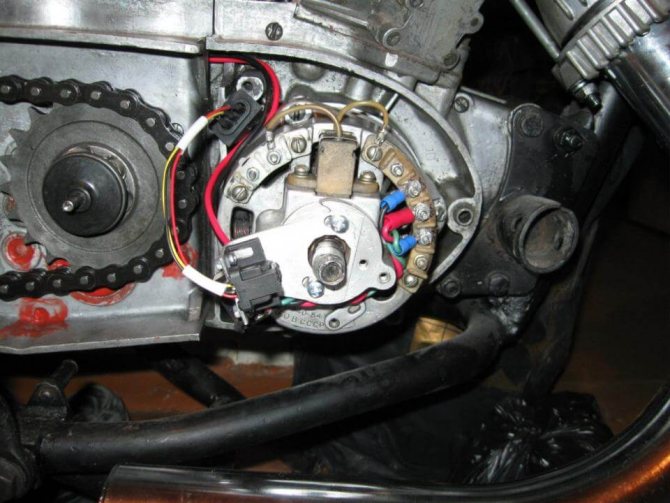

Установка зажигания мотоциклов ИЖ

Установка зажигания мотоциклов ИЖ заключается в регулировке максимального зазора контактов прерывателя. И второе самое важное момент искрообразования. На одноцилиндровых мотоциклах ИЖ с генератором Г-36 М 1 установка зазора, производится поворотом эксцентрика 1 либо вправо, либо влево, при ослабленном винте 2. Перед установкой нужно повернуть коленчатый вал и в момент максимального расхождения контактов остановить. В этом положении и регулируем зазор. Устанавливаем максимальный зазор у контактов равный 0,35 мм – 0.45 мм.

Установку опережения зажигания желательно производить, сняв головку цилиндра. Поршень должен находиться, не доходя мертвой точки расстояния, которое указано в инструкции от производителя. Например, для Планеты 3 – (3,5-4,0мм), Планета 4 – (3,0-3,5мм), Планета Спорт – (3,5-3,8мм). В этом положении поршня должна образовываться искра. Регулируется поворачиванием всего прерывателя при ослабленных болтах 10.

На мотоциклах ИЖ-Ю регулировка зазоров между контактами прерывателя производится в следующем порядке: проворачивая коленчатый вал кик-стартером, ставят один из прерывателей в положение полного размыкания контактов и, ослабив винт 4, с помощью эксцентрика 3 устанавливают зазор, который должен быть равен 0,4—0.6 мм. Затем аналогичным образом устанавливают зазор на второй паре контактов.

Установка зажигания мотоциклов ИЖ производится при вывернутых свечах. Вставив щуп в отверстие под свечу в правом цилиндре и проворачивая кик-стартером коленчатый вал, находят верхнюю мертвую точку и в этом положении на щупе делают две риски: одну на уровне отверстия, а вторую — выше на 2—3 мм. Затем вновь проворачивают коленчатый вал кик-стартером до тех пор, пока верхняя риска не дойдет до места, где была сделана первая отметка в. м. т. В этом положении должно быть начало размыкания контактов прерывателя, смонтированного на нижнем основании. Установка размыкания контактов достигается поворотом основания при ослабленных винтах 2 и 7, которые после нахождения момента размыкания затягиваются. Момент разрыва определяется с помощью лампочки, включенной к клемме прерывателя и массе.

После установления момента зажигания в правом цилиндре приступают к этой же операции и в той же последовательности в левом, при этом поворачивают верхнее основание прерывателя при ослабленных винтах 1 и 7.
