Приятные достоинства

Сам мотор не притязателен в работе, вырабатывает мощность до 20 лошадиных сил. Заправляется, как и большинство представителей этого модельного ряда, бензиново-масляной смесью, обеспечивая хорошую обработку поршневой группы и подшипников.

Мотоцикл Иж Планета-5 имеет небольшой топливный бачок, всего на 17 литров, однако аппетит от этого у него не увеличивается. Расход по городу на каждую километражную сотню равен четырём литрам, а по трассе при разогнанном максимуме, все пять.

Встречный поток прекрасно охлаждает движок, защищая от перегрева. Спереди стандартная телескопическая вилка с двумя амортизаторами. Сзади маятниковая подвеска также снабжена парой амортизирующих механизмов.

Передние тормоза с ручным, задние с ножным управлением, сам тормоз колодочный. На фото «Иж Планета-5» отчётливо видны небольшие восемнадцатидюймовые колёса, а сама конструкция довольно лёгкая и не дотягивает до двух центнеров.

Определяющие технические характеристики Иж Планета-5

[sc:ads3]

[sc:ads_top]

Множественные видео Иж Планета-5, являются «живым» подтверждением популярности круизёра, а при правильном уходе, и его долговечности. Огромным плюсом мотосредства является его возможность допускать любые тюнинговые превращения.

Модернизация практически любой запчасти, проходит безболезненно, а итоговый результат заставляет испытывать неподдельную гордость.

Качественная характеристика мотоцикла подтверждает его необходимость и незаменимость в условиях пригорода.

[sc:ads5]

Источник

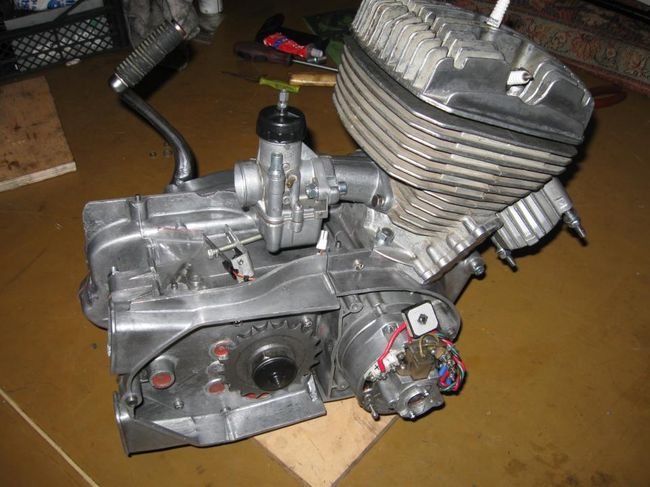

Двигатель для пятой модели.

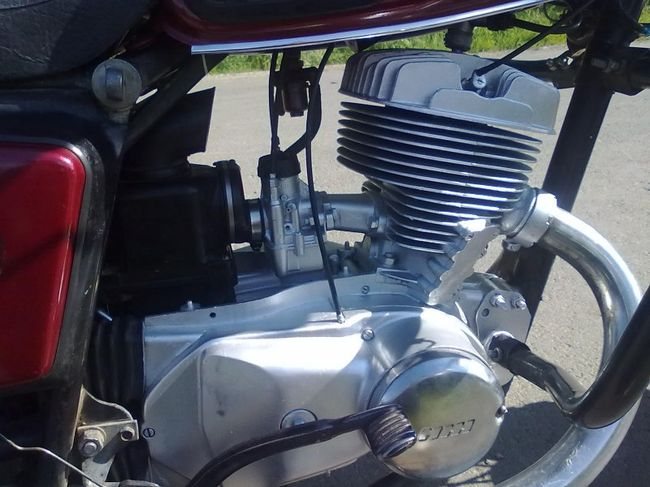

Двигатель Иж Планета 5 содержит следующие основные характеристики и показатели:

• – двухтактный с одним цилиндром;
• цилиндра – 345 куб. см;
• – 72 мм;
• – 22,0 л. с. при 4800 оборотах коленвала в минуту;
• – 12 вольт;
• – воздушный;
• – бесконтактный;
• масла и бензина (А 76) – 1/30.

Такие характеристики двигателя придавали ему очень важную особенность, которая заключалась в обеспечении высоких тяговых показателей при малых оборотах, что важно в условиях сельских дорог.

Основания для ремонта.

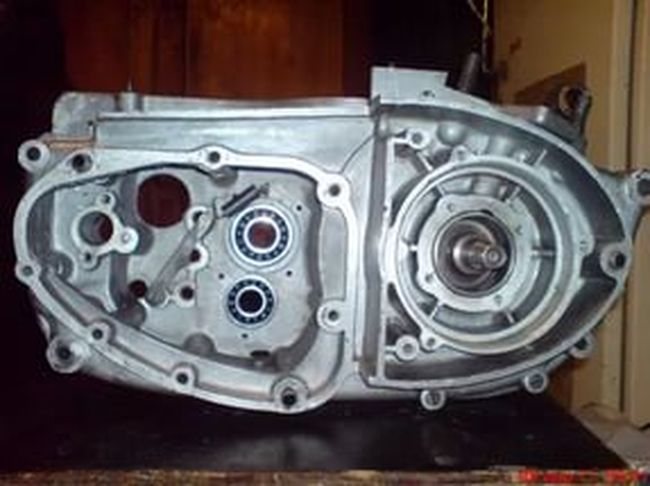

Полная разборка двигателя Иж Планета 5 при ремонтных работах выполняется, если произошли повреждения и поломки следующих элементов:

Поломки данных деталей могут происходить по причине заклинивания мотора, общем сильном износе, который сопровождается повышенным гулом при работе, а также различными стуками в картере. Вдобавок, ремонт двигателя Иж Планета с его полной разборкой выполняется при износе сальников коленчатого вала.

О наличии такой поломки показывают следующие моменты: трудный запуск ДВС, падение мощности, повышенная дымность.

На начальном этапе производства силовых агрегатов лепестковый клапан на Иж Планета 5 обладал определенными технологическими недоработками, связанными с низкой прочностью. Поэтому он быстро разрушался, его элементы попадали внутрь цилиндра, что требовало дальнейшей разборки и в большинстве случаях замены поршня Иж Планета 5. По истечении определенного времени производитель устранил указанный недостаток.

Если при эксплуатации двигателя соблюдались все установленные производителем регламентные и технические виды обслуживания, применялись соответствующие технологические материалы и жидкости, то он эксплуатировался долгое время, при этом сохраняя свои технические параметры.

Модернизация двигателя.

Особенностями конструкции мотоцикла ИЖ Планета 5 является то, что владелец, обладая определенными техническими навыками, мог своими руками выполнить тюнинговые работы, чтобы придать своему мотоциклу более современный вид и повысить его мощность.

Внешние изменения сводились в основном к установке более высоких крыльев, замены поворотников, применению индивидуального ветрового стекла, использованию увеличенных боковых зеркал и ряда других навесных элементов.

Тюнинг двигателя Иж Планета 5 был направлен на увеличение его мощности. Такая работа обычно начиналась с перепрессовки коленвала двигателя ИЖ Планета 5, что позволяло поднять его мощность на 10-15%.

Следующим мероприятием по увеличению мощности считалась расточка цилиндра до ремонтного размера в 76 мм и доработка поршневой группы. В некоторых случаях устанавливалась поршневая группа от мотоцикла ИЖ Спорт.

Следующим шагом проводились работы по изменению базового сцепления так как оно не могло работать с более мощным двигателем. С этой целью сцепление разбиралось и стандартные диски менялись на металлические утолщенные. Это увеличивало площадь пяты, что соответственно уменьшало проскальзывание при переключениях.

Для более заряженных версий на моторах мотоциклов ИЖ Планета 5 применялся турбонаддув. Но, как бы качественно не выполнялись бы работы по модификации своими силами двигателя ИЖ Планета 5, это все равно приводит к снижению срока службы и увеличению количеству ремонтов.

Пять случайных статей о мотоциклах:

Ява 634-01. Первые километры

Первые километры В прошлом году на смену известному мотоциклу ЯВА—350 модели «360/00» пришла новая модель — 634-01.О том, как проявил себя мотоцикл в ходе редакционного теста, рассказывает инженер Э. КОНОП.Первый выездМотоцикл ЯВА 634-01, поступающий в нашу страну, привлекает к себе внимание непривычно строгой, можно сказать, спартанской внешностью, лишенной некоторых элементов мотоциклетной «архитектуры», характерных для моделей 60-х годов.Надо признать: по внешнему виду мотоцикл нравится не всем. Очевидно, некоторые мотолюбители настолько привыкли к округлым формам прежней ЯВЫ, что, не будучи знакомы с современной, «спортивной» модой в мото-циклостроении, считают ее своеобразным эталоном, любое отклонение от которого режет глаз и отвергается.При оценке изменений, происшедших во внешности мотоцикла Ява, следует учитывать, что они связаны с разработкой усовершенствованной конструкции, отвечающей требованиям длительной эксплуатации в …
Читать далее >>

Советы по устранению неисправностей мотоциклов Ява

Тем, кто ездит на мотоциклах Ява В редакцию приходит множество писем от владельцев мотоцикла Ява. Они просят советов по устранению неисправностей, появляющихся в процессе эксплуатации. Редакция обратилась к специалистам и публикует их ответы на эти вопросы. Рассказывает механик московской мастерской гарантийного ремонта мотоциклов Ява и Чезет В. Т. БОЙКО. О неисправностях механизма сцепления, коробки передач и кик-стертера Механизм сцепления. Если правильно отрегулированное сцепление включается не плавно, а рывками, то для установления дефекта необходимо сцепление разобрать. Прежде всего снимают левую крышку. Педаль переключения перед этим демонтировать не нужно: ее следует установить в положение для переключения передач, а не в положение пуска двигателя. Педаль снимают вместе с крышкой и валом переключения (осторожно, чтобы не потерять отжимную крышку вала). Перед снятием крышки сливают масло из картера коробки передач или кладут мотоцикл на правый бок, предварите…
Читать далее >>

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски. г. ГорькийГ. ГРАЧЕВ 1987N09P33
Читать далее >>

Двигатель мотоцикла ИЖ Планета Спорт

Двигатель мотоцикла ИЖ ПС Производство мотоциклов с одноцилиндровыми двухтактными двигателями рабочим объемом 300—350 см3 имеет в Ижевске почти сорокалетнюю традицию. Если мы проследим родословную дорожных моделей за минувшие четыре десятилетия, то увидим, что последняя конструкция , являясь в известной мере носителем традиций, воплотила в себе немало разработок, впервые испытанных на спортивных машинах марки «ИЖ».Двигатель мотоцикла «ИЖ—Планета-спорт» — короткоходный (диаметр цилиндра — 76 мм, ход поршня — 75 мм, рабочий объем — 340 см3), с трехканальной продувкой и шестеренчатой моторной передачей — сохранил целый ряд важных черт, общих с экспериментальными моторами ИЖ, предназначенными для кроссов и многоборья. В 1961—1967 годах в Ижевске были созданы двигатели для спортивных машин ИЖ—349, ИЖ—65М, ИЖ—10М, которые при рабочем объеме 340 см3 развив…
Читать далее >>

Урал ИМЗ — 8.103-10

Модернизированный Урал Из многочисленных публикаций журнала о новых и модернизированных моделях автомобилей и мотоциклов читатели имели возможность сделать вывод, что к каждой машине предъявляется определенный комплекс требований. Сравнивая образец с предыдущим, о его достоинствах судят по тому, насколько сократился расход топлива и, одновременно, выброс токсичных веществ, снизился уровень шума, как изменились потребительские качества: безопасность, комфортабельность, проходимость, маневренность и другие. Причем большая часть требований поддается вполне конкретным цифровым выражениям, которые отражаются в характеристиках новой машины. С этих позиций следует оценивать и модернизированный мотоцикл «Урал» — модель ИМЗ-8.103-10. Унаследовав от предыдущего, ИМЗ-8.103-30 («За рулем», 1985, № 3) узлы, достаточно хорошо зарекомендовавшие себя в многолетней эксплуатации, он получил и ряд новых. В первую очередь назовем карбюраторы К-63У (описание и технические д…
Читать далее >>

вход регистрация забыли пароль?

Слабые места и недостатки двигателя ИЖ-П5 мотоцикла ИЖ Планета 5

Почему перестали выпускать в России мотоцикл «ИЖ Планета»? Как ни странно, Ковровский машиностроительный завод имени Дектярева (ЗИД), а также бывший советский, ныне белорусский Минский мотоциклетный завод и по настоящее время поставляют на рынок свои мотоциклы. Что касается Ижевского машиностроительного завода выпускающего мотоциклы ИЖ (Планета, Планета-Спорт, Юпитер), то последняя серийная партия мотоциклов была выпущена в 2008 году, тогда в связи с трудностями возникшими из-за экономического кризиса производство мотоциклов ИЖ было свернуто. А жаль, ведь можно было и со стороны государства помощь заводу оказать. У Ижмаша на тот момент в работе было множество опытных конструкторских разработок перспективных мотоциклов, как с двухтактными двигателями, так и с четырехтактными. Очень много у меня позитивных воспоминаний связанных с мотоциклами ИЖ «Планета-3» и «Планета-5«.

Любая модель мотоцикла начиная с Планеты-2 по проходимости задавала форы Юпитерам, старым или новым не важно. Он разве, что не плавал, на нём хоть в тайгу или в лес, на рыбалку или охоту. Очень надежная «рабочая лошадка» имеющий тягу как у трактора и чего только на нем мы с отцом не перевозили. Купили его в 1989 г и по настоящее время отец ездит на нем, а выглядит он как новый и радует сердце исправной работой. Мотоциклы Планета, даже самые старые его модели и сейчас продолжают исправно и надежно служить своим хозяевам, несмотря на остановку производства на рынке нет проблем с запасными частями для ремонта, а запасу ремонтопригодности нет предела. В этой статье рассмотрим силовой агрегат ИЖ-П5 мотоцикла «ИЖ Планета 5», а если точнее его техническую характеристику, слабые места и недостатки. Силовой агрегат Иж-П5 отличается от ИЖ-П4 20 л.с. предыдущей модели мотоцикла «ИЖ Планеты-4» увеличенной на 2 л.с. мощностью, большей степенью сжатия и головкой двигателя, у 4-ой модели она под две выхлопные трубы, у 5-ой под одну. Коробки передач различаются по количеству зубьев на шестернях, соответственно и передаточными отношениями. Коробки передач взаимозаменяемые.

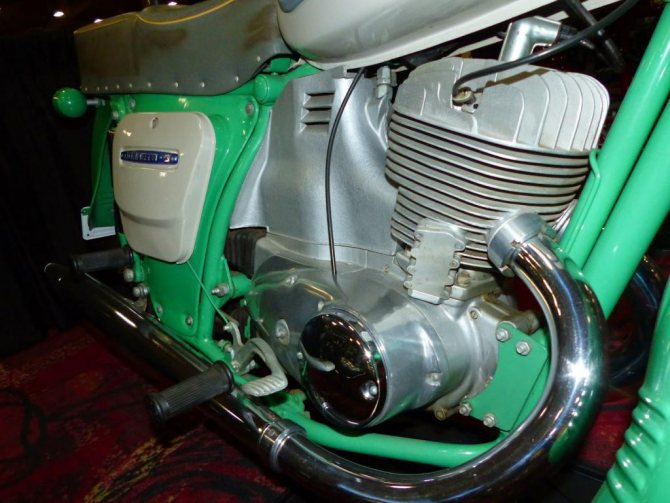

Характеристики двигателя мотоцикла

• Количество цилиндров двигателя — 1.
• Диаметр и высота цилиндра — 72*85 мм.
• Ход поршня — 85 мм.
• Объем двигателя — 346 см3.
• Степень сжатия — 7,51.
• Мощность двигателя — 18 л. с.
• Тип охлаждения — воздушное.
• Тип карбюратора — К-36И, К-62И.

Но не только за простоту ремонта и обслуживания полюбили мотоцикл. Пожалуй, главным плюсом этого агрегата являлись не его скоростные характеристики (максимальная скорость, которую мог развить мотоцикл, 110 км/ч), а его проходимость. Конечно, характеристики «ИЖ Планета-3» уступали многим мотоциклам, это касалось и динамики разгона, но это компенсировалось повышенной выносливостью. Именно она сделала модель «народной маркой» среди жителей деревень, сел, поселков, словом, мест, где были плохие дороги. Этот мотоцикл был золотой серединой: его брали как для того, чтобы прокатиться с ветерком, так и для того, чтобы съездить на рыбалку, охоту, а также привезти какой-либо груз. При собственной массе 168 кг рекомендуемый вес нагрузки составлял 170 кг, и это, как утверждают, было не пределом.

Простота конструкции двигателя, его неприхотливость, долговечность, а также хорошо спроектированное охлаждение являлись наиболее подходящими для передвижения на низкой скорости по труднопроходимым местам. Двигатель мотоцикла развивал наивысший крутящий момент именно на первой передаче, причем происходило это уже на скорости около 25 км/ч. Это позволяло пройти в таких местах, где другие мотоциклы буксовали, либо глохли.

Характеристика мотора ИЖ-П5

Все характеристики мотоцикла

Слабые места двигателя ИЖ-П5

• Воздушный фильтр;
• Цилиндро-поршневая группа;
• Коробка передач.

Более подробно о слабых местах силового агрегата ИЖ-П5…

Воздушный фильтр . Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.

ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.

Коробка передач . С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.

Масло в двигателе мотоцикла Иж – как часто совершать замену

Моторное масло в двигателях мотоциклов ИЖ необходимо менять каждые 5 тыс. км или раньше – в зависимости от того, насколько быстро смазочный материал утратит свои полезные свойства. Признаками ухудшения качества жидкости являются недостаточный уровень масла, помутнение, наличие продуктов износа в виде осадка, а также запаха гари. На срок годности смазочного вещества могут негативно влиять интенсивная езда с резкими маневрами, резкими стартами и торможениями, частые передвижения по бездорожью и буксировка тяжелых прицепов. Все это оказывает значительную нагрузку на двигатель, который перегревается, а испорченное масло не в состоянии эффективно смазывать и охлаждать детали ДВС.
