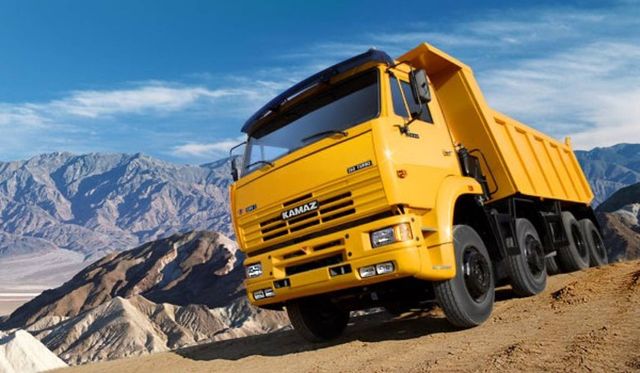

Предприятие, по выпуску автомобилей КАМАЗ (Камский автомобильный завод), было основано в 1976 году. Это Российская компания, основным занятием которой является производство грузовых автомобилей, работающих на дизельном топливе. Кроме того, выпускают автобусы, трактора, комбайны, электростанции и другие комплектующие. Силовые установки, применяемые на технике, разрабатывались конструкторами завода, изначально за основу брались лучшие зарубежные аналоги.

Двигатели КАМАЗ за свой неприхотливый нрав: надёжность, долговечность, простоту конструкции и достойные характеристики получили высокую оценку у потребителей. На сегодняшний день, это одна из самых популярных марок грузовых автомобилей, эксплуатируемых как в нашем регионе, так и за рубежом.

Толчок в развитии предприятия был дан другим заводом, ЗИЛ (завод имени Лихачёва), до 1956 года именовался ЗИС (завод имени Сталина). В 1976 году по приказу руководства вся техническая документация по разработке автомобиля ЗИЛ-170, которую вёл завод, была передана на КАМАЗ. Так, начался выпуск автомобиля КАМАЗ-5320. До 1980 года ЗИЛ разработал 9 моделей КАМАЗ, обучал коллектив завода и устранял недоработки конструкции.

За всю свою историю было выпущено огромное количество силовых агрегатов. Самую большую популярность получила серия КАМАЗ 740. Вариантов силовых установок 740-й серии несколько, основными отличиями их друг от друга было соответствие тому или иному стандарту Евро.

Моторы получились удачными, длительное время другие производители закупали их для установки на свои автомобили. Так, с 1979 по 1992 годы выпускали автомобиль ЗИЛ с двигателем КАМАЗ. Это были такие модификации: ЗИЛ-133Г2 и ЗИЛ-133ВЯ (тягач, самосвал и кран) с силовыми установками КАМАЗ-740; ЗИЛ-Э133ВЯТ (тягач) с агрегатом КАМАЗ-7403.

Общие характеристики серии двигателей КамАЗ 740

Первым двигателем данного семейства считается простой двигатель КамАЗ 740 V8.

Это интересно!

В обозначениях двигателей в дальнейшем вы можете встречать различные обозначения типов двигателей. Так, английская буква V означает V-образный движок. Это значит, что цилиндры расположены в два ряда и угол между рядами меньше 90 градусов.

У L-образного движка цилиндры расположены также в 2 ряда, но под углом приблизительно 90 градусов. Английская буква R в названии свидетельствует о том, что мотор – рядный. То есть цилиндры расположены одним рядом. Мощные восьмицилиндровые движки зачастую имеют V-образное строение, в то время как обычные моторы легкового авто – R-образное.

Изначально двигатель КамАЗ 740 имел объём двигателя в 10 852 см3, при мощности в 210 лошадиных сил. Только потом вышли более поздние модификации, которые имели диапазон мощностей от 180 до 360 лошадиных сил.

Для грузовиков было далеко не новинка использование дизельного топлива (нар. – соляра) в моторе. Это вполне оправдано меньшим расходом топлива, улучшенной смазкой и увеличенной мощностью, однако для водителя-новичка знакомство с моторами данного типа будет в новинку.

• Во-первых, это значительно увеличенная степень сжатия. Так, на автомобиле ВАЗ 2107 степень сжатия составляет 8 единиц, а на данном дизельном двигателе целых 17!
• Это ещё и отсутствие свечей зажигания, что тоже, как минимум непривычно. Смесь в дизельных движках возгорается от высокого давления. Вспоминаем школьную физику. Есть 3 взаимосвязанных параметра. Температура, давление и объём. Так, при уменьшении объёма происходит резкое увеличение давления и температуры. Исходя из этого закона и работает дизельный мотор.

Важность цифровых обозначений

В РФ обязательной остается процедура регистрации транспортных средств и последующее предоставление подтверждающей документации. Регистрация автомобилей без документов, подтверждающих соответствие действующим стандартам безопасности дорожного движения, запрещена. Регистрация важна для законного допуска машины к участию в дорожном движении и помогает следить за правильностью эксплуатации, соблюдении правил дорожного движения. При этом в регистрационной документации указывают технические параметры и номерные обозначения КамАЗа.

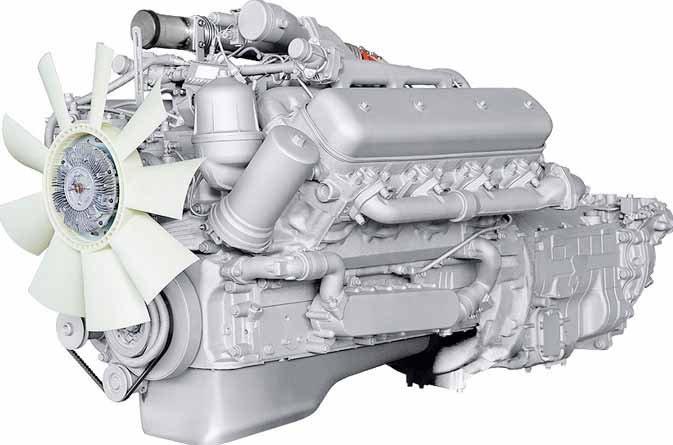

Двигатель КамАЗ 740

Какие он имеет преимущества перед аналогичными движками других марок, как отечественных, так и зарубежных:

• Устройство двигателя КамАЗ позволяет сделать его меньше многих отечественных аналогов и надежнее зарубежных. Это своего рода «золотая середина» между большими, прожорливыми, маломощными и надёжными моторами советского/российского производства и мощными, экономичными (в пересчёт литр топлива на лошадиную силу мощности), но не столь надёжными и выносливыми.
• Плюсами двигателя также можно считать довольно лёгкий запуск в холодное время года, так как данные двигатели КамАз оборудованы очень мощным аккумулятором и стартером, которые дополняет система прогрева холодного движка.

Конструктивные особенности

Отечественным аналогом двигателя Камаз 740 часто называют ЯМЗ 236, но камазовский агрегат обладает рядом преимуществ как перед ярославским мотором так и перед зарубежными двс такими как Cummins.

• Габаритные размеры и вес – 740-ой занимает «золотую середину» по этим параметрам, от сюда и широкая применимость для различной техники.
• Увеличенная частота вращения коленвала.
• Угол расположения цилиндров 90 градусов, двигатель то V-образный.
• Повышенные пусковые характеристики при низких температурах, это обеспечивается АКБ увеличенной емкости, моторным маслом низкой вязкости, усиленным стартером и системой предпускового подогрева.
• Для каждого цилиндра предусмотрена отдельная головка блока.
• Отличная ремонтопригодность и простота обслуживания, т.к. конструкцией не предусмотрена сложная электроника.
• Система топливоподачи типа «Common Rail» (начиная с Евро-4).
• Система обработки отработанных газов (начиная с Евро-4).
• Система электронного управления (начиная с Евро-3).

Технические характеристики моторов класса Евро

• МОТОР КамАЗ ЕВРО 0

Двигатель КамАЗ Евро 0 считают самым первым мотором семейства. Самый известный мотор серии 740. Он хороший и надёжный. Но его проблемой является несоответствие новейшим европейским стандартам.

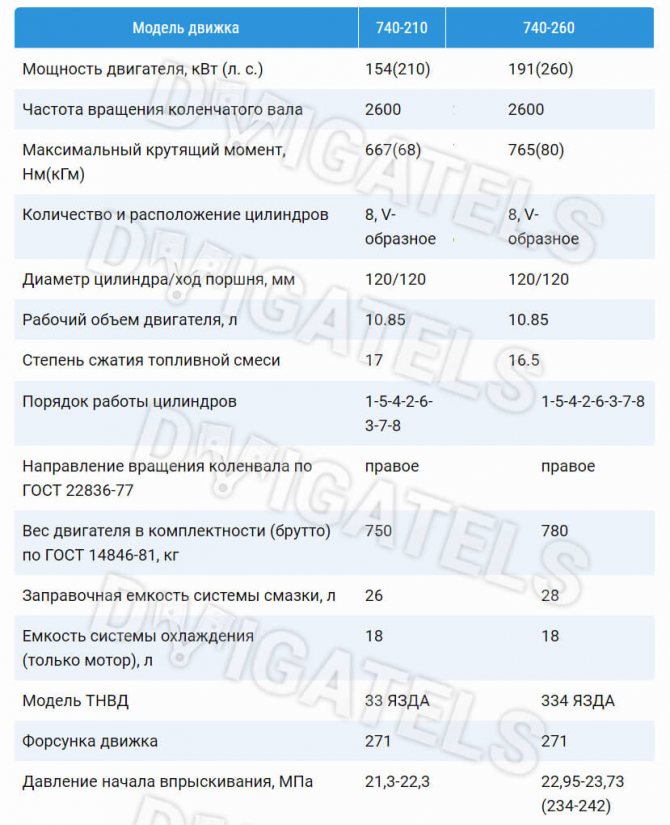

Таблица КамАЗ двигатель Евро 0

Скачать .xls-файл

xls

Скачать картинку

Отправить на email

mail

• О ДВИГАТЕЛЕ КамАЗ ЕВРО 2

Более современные и доработанные двигатели Евро 2 КамАЗ. Первый двигатель КамАЗ 740 уступает мотору евро 2, в первую очередь, современностью исполнения узлов и агрегатов, а также другим европейским требованиям.

Всего выпущено 4 модели мотора класса Евро 2. Все они вместе с подробной технической характеристикой представлены ниже в таблицах.

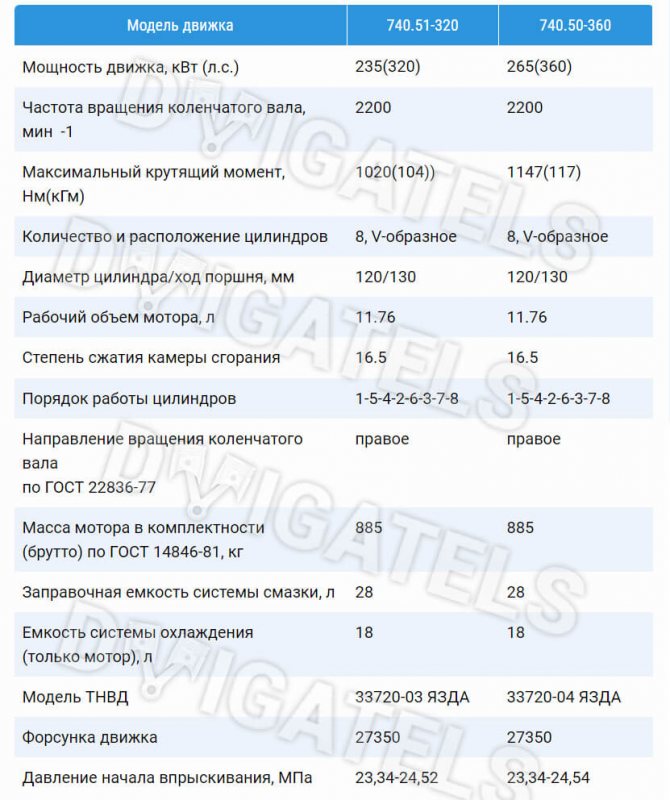

Таблица Двигатель КамАЗ Евро 2. Часть 1

Скачать .xls-файл

xls

Скачать картинку

Отправить на email

mail

Таблица Двигатель КамАЗ евро 2. Часть 2

Скачать .xls-файл

xls

Скачать картинку

Отправить на email

mail

• МОТОР КамАЗ ЕВРО 3

Двигатели КамАЗ Евро 3 в основе являются переходным звеном от моторов Евро 2 и Евро 4, поэтому в статье их детальной характеристики не будет.

• МОТОР КамАЗ ЕВРО 4

Таблица Двигатель КамАЗ Евро 4

Скачать .xls-файл

xls

Скачать картинку

Отправить на email

mail

• СUMMINS (КАМЕНС) ДВИГАТЕЛЬ КамАЗ

Двигатели Каменс – зарубежные моторы, устанавливаемые на КамАЗы нашего производства. По мощностным характеристикам они приравниваются к Российским 740, не уступая последним ни в надёжности, ни в мощности.

На КамАЗе двигатели Каменс зарекомендовали себя как достойная, хоть и более дорогая альтернатива русскому мотору, легендарному 740-му.

Капитальный ремонт

заказать ремонт

Капитальный ремонт двигателя КамАЗ-740 — это довольно сложная процедура, которая требует знаний конструкции, технических норм и специального оборудования для проведения данных операций. Существуют инструкции к проведению капремонта силовых агрегатов, которые разработаны заводом-изготовителем, в них достаточно точно прописаны все тонкости процесса.

Последовательность действий проведения восстановительных операций по двигателю КамАЗ-740:

1. Для начала неисправный мотор разбирается для определения дефектов.
2. Следующим этапом становится диагностика неисправностей. Сюда входит проведение диагностических работ по коленчатому валу, головкам блока цилиндров, распределительному валу, водяному и масляным насосам. При проведении ремонтно-восстановительных работ обязательно восстановается топливный насос высокого давления подачи топлива.
3. Следующий этап ремонта силового агрегата — это расточка блока и коленчатого вала. Стоит отметить, что коленвал у КамАЗ — деталь достаточно прочная, так что не всегда это требуется. А вот с блоком дела обычно обстоят намного хуже. В любом случае придется растачивать цилиндры, но и это не всегда помогает. Так, если мотору более 20 лет, то единственным решением является гильзовка блока.

1. Неотъемлемым этапом проведения восстановления мотора является ремонт всех головок, которых у КамАЗ восемь штук. Так, зачастую меняются направляющие втулки, которые для начала разворачиваются на токарном станке. На клапанах снимается и подгоняется фаска, а седла подвергаются шарошке.
2. Следующим этапом становится полировка кулачков распределительного вала. Проводится это на токарном станке при помощи специальной пасты и наждачной бумаги.
3. Дальше идет этап ремонта водяного и масляного насоса. Специалисты по ремонту моторов неохотно ремонтируют эти детали, но в связи с особой дороговизной им приходится, чтобы сохранить клиентов. Как уже говорилось ранее, замене подлежат только некоторые элементы изделий. Так, меняются крыльчатка, вал в сборе, манжета и подшипники.
4. Перед тем как приступить к процедуре укладки коленчатого вала, необходимо провести процесс балансировки. К коленвалу прицепляют сцепление и вращают, устанавливая специальные грузы. Если не провести данную процедуру, то в процессе эксплуатации вал разбалансируется, что приведет к разбитию бугелей и шатунов с вкладышами.
5. Последним этапом по праву может считаться сборка. Этот процесс достаточно долгий, поскольку занимает почти целый день. Коленчатый вал укладывают, и проходит процесс «перевязки». Это процедура соединения коленвала с поршневой группой и установка вкладышей, как коренных, так и шатунных. Далее собирается масляный насос и помпа. Собираются все мелкие детали. Последними устанавливаются головки блока, клапанные крышки, ТНВД и система выпуска.
6. После того как двигатель собран, его необходимо обкатать. Делается это только на горячую. К силовому агрегату подключают систему питания и систему выпуска, а затем его заводят, регулируя обороты, и периодически выставляются зазоры клапанного механизма.

После того как силовой агрегат КамАЗ собран, его устанавливают на автомобиль и испытывают на ходу.

Ремонт и обслуживание двигателей КамАЗ-740 достаточно простое, и не требует никаких особых навыков и умений специалистов. В отличие от западных аналогов, мотор КамАЗ имеет простые конструктивные особенности и не имеет сложной электроники.

заказать ремонт

Принцип работы двигателя КамАЗ 740

Данный раздел также будет собирательным, так как у всех двигателей 740 семейства приблизительно одинаков принцип работы:

• Основной деталью движка является блок цилиндров, который выполнен единым моноблоком и является собирательной деталью, на нём крепятся все основные детали мотора.
• Коленчатый вал расположен в центре, но со значительным сдвигом вниз. Под ним расположен картер, где во время простоя находится масло. Масла в движок нужно лить 26-28 л. Именно такой объём картера. Процесс замены масла мы рассмотрим ниже.
• Количество клапанов на цилиндр равно двум. Один впускной и один выпускной. В остальном принцип работы мотора одинаков с другими дизельными моторами.

Техническое обслуживание двигателей семейства КамАЗ 740

Двигатель КамАЗ 740 является дизельным и исходя из этого в домашних условиях его ремонт производить очень сложно, однако некоторые мелкие вещи сделать возможно. Такими вещами является замена охлаждающей жидкости и масла.

Замена охлаждающей жидкости

Охлаждающую жидкость нужно заменять каждые 3-5 лет в зависимости от условий эксплуатации. Про потребность заменить охлаждающую жидкость говорит в первую очередь тот факт, что сама охлаждающая жидкость потеряла свой первоначальный цвет и стала цвета грязной воды.

В двигатель КамАЗ 740 заливают охлаждающую жидкость типа Тосол-А40 общим объёмом 25 литров.

Следить за уровнем охлаждающей жидкости нужно постоянно. Желательно проверять этот уровень при каждом старте мотора. Делается это довольно просто:

1. Нужно всего лишь открыть специальный кран на расширительном бочке. Если тосол начал течь, значит уровень в норме. Закрываем кран и заводим мотор. Если из крана ничего не потекло, то нужно долить охлаждающую жидкость и, если при доливке ничего не происходит, нужно проверить сначала сам кран, а потом всю систему охлаждения, возможны утечки ОЖ.
2. В случае недостачи охлаждающей жидкости нельзя ни в коем случае заводить мотор. Иначе циркулировать в системе охлаждения будет не просто тосол, а тосол с водой. Это может привести к разрушению крыльчатки и дорогостоящему ремонту в целом.
3. Если жидкость потекла, однако её состояние оставляет желать лучшего, то надо произвести её замену. Для этого слейте жидкость с нижнего крана радиатора, котла и насосного агрегата подогревателя, подводящей трубы отопителя кабины.
4. После этого закройте все краны и наполните систему охлаждающей жидкостью.

Замена масла

Масло, как и охлаждающая жидкость требует периодической замены. Уровень масла проверяется, как и на всех движках – специальным щупом. Уровень смазывающей жидкости должен находиться около о.

Превышение, ровно, как и меньшее количество масла не желательно. Если масла в двигателе будет слишком мало, то резко увеличится износ всех деталей мотора, так как они будут работать практически «на сухую». Мотор, у которого недостаточно масла, лучше не запускать во избежание серьёзных поломок. Лучше всего найти и долить масла.

Если это сделать невозможно, то максимально уменьшить нагрузку на него. Убрать лишний груз, отцепить прицеп. Если это тоже не представляется возможным, то лучше подождать помощи. Езда на нагруженной машине с таким уровнем масла может привести к очень серьёзным последствиям.

Если масло всё-таки необходимо заменить:

• Прогрейте мотор до температуры 80-90 градусов Цельсия;
• Глушим мотор;
• Выкручиваем пробку на картере (фото ниже);
• Ждём, пока масло полностью выльется;
• Меняем фильтрующие элементы;
• Промойте ротор центробежного фильтра очистки масла;
• Заливаем масло через специальную заливную горловину до о на щупе;
• Запускаем мотор и даём ему поработать на холостом ходу 5-10 мин;
• Глушим, и через 5-10 минут доливаем масло до о на измерительном щупе;
• После этого процесс замены масла можно считать оконченным.

Кабина

Свой магистральный тягач вполне могли бы сделать в Челнах и своими силами. Под тем же индексом 5490 шла работа над совершенно другой машиной: с кабиной, разработанной по заданию ОАО «КАМАЗ» южнокорейской инжиниринговой компанией DMEC, входящей в состав Kia Motors, которая, в свою очередь, с конца 90-х принадлежит Hyundai Corporation. А Hyundai Motor серьезно сотрудничает с Daimler. Были уже готовы опытные образцы всего семейства этих кабин: широкие и узкие, со спальником и дневные, короткие. Очень неплохие получались кабины, только с интерьером было непонятно. Сейчас на КАМАЗ-5490 ставят кабину Mercedes-Benz Axor.

Подробнее о КАМАЗе-5490 четвертого поколения читайте по этой ссылке.

Фото: Николай Мордовцев, Виталий Зудин

КАМАЗ нового поколения: почти все импортное

Неисправности

Если мотор не запускается, смотрим таблицу ниже:
