Двигатель СМД – дизельный мотор, хорошо знакомый работникам машинно-тракторных станций (МТС), широко распространенных во времена существования СССР. Выпуск этих моторов был освоен в 1958 году на харьковском (1881). Серийное производство семейства двигателей СМД, предназначенных для агрегатирования различных видов сельскохозяйственной техники (трактора, комбайны и пр.) было прекращено в связи с прекращением деятельности предприятия (2003).

В линейку этих силовых агрегатов входят:

• 4-х цилиндровые моторы с рядным расположением цилиндров;
• рядные 6-ти цилиндровые;
• V-образные 6-ти цилиндровые агрегаты.

При этом любой мотор СМД обладает очень высокой надежностью. Она заложена в оригинальных конструкторских решениях, которые даже по современным меркам обеспечивают достаточный запас эксплуатационной прочности этих моторов.

В настоящее время силовые агрегаты типа СМД выпускаются на Белгородском моторном заводе (БМЗ).

Описание двигателей СМД

Модификации дизельных двигателей внутреннего сгорания, выпускаемые под брендом СМД, обладают общими достоинствами:

1. Экономичность, низкий расход дизтоплива.
2. Компактность конструкции.
3. Сравнительно небольшая масса.
4. Доступность переналадки (чаще всего требуется изменить мощность агрегата).
5. Большое количество запасных частей по доступным ценам в торговой сети.
6. Невысокая стоимость агрегата, в сравнении с импортными аналогами.

Благодаря большому количеству преимуществ данных моторов, они широко используются при производстве сельхозтехники. В состав моторов СМД входят гидравлические насосы высокого давления для обслуживания гидросистемы. Одновременно с насосами, на с/х машины дополнительно устанавливаются специальные искрогасители. В конструкцию моторов включены топливные фильтры тонкой очистки. Их устройство позволяет производить очистку и промывку без демонтажа и разборки.

В зависимости от области использования и конструкции модификаций, силовые агрегаты бренда СМД разделяются на следующие категории:

• четырехцилиндровые, расположение цилиндров – рядное;
• шестицилиндровые, рядные;
• 6-цилиндровые, У-образные.

Строение устройства

Состав мотора представлен:

• блоком-картером;
• головками цилиндров;
• кривошипно-шатунным механизмом;
• механизмом газораспределения;
• сборочными единицами систем питания воздухом, топливом;
• системами смазки, выпуска и охлаждения;
• пусковым устройством.

Камера сгорания в моторе имеет дельтовидную форму (типа ЦНИДИ). Поршни охлаждаются с помощью масла, поэтому блок-картер имеет четыре отверстия с форсунками. Выходя из сопла форсунки, струя масла покрывает дно поршня, таким образом, происходит его охлаждение.

Дизельный двигатель СМД 18 Н

В конструкцию мотора входят четыре цилиндра. Топливо в цилиндры подается при помощи фирменного насоса ТНВД «Моторпал» PP4M10P1F-4214 производства Чехии.

1. Впрыск топлива – непосредственный.
2. Двигатель оборудован турбонаддувом.
3. Система охлаждения – жидкостная.

Технические характеристики двигателя СМД 18Н:

• мощность – 100 л. с.;
• число оборотов коленвала на холостом ходу 600 – 1950 об/мин;
• удельный расход дизтоплива 165 – 170 г/с. с. ч;
• вес двигателя от 735 до 880 кг.

Неисправности

Поломки двигателей СМД 60 встречаются нечасто и возникают, как правило, из-за нарушения правил их технической эксплуатации.

Двигатель СМД 60

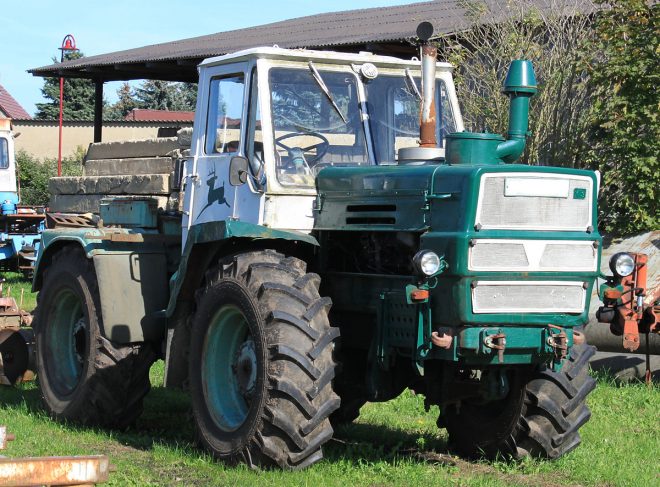

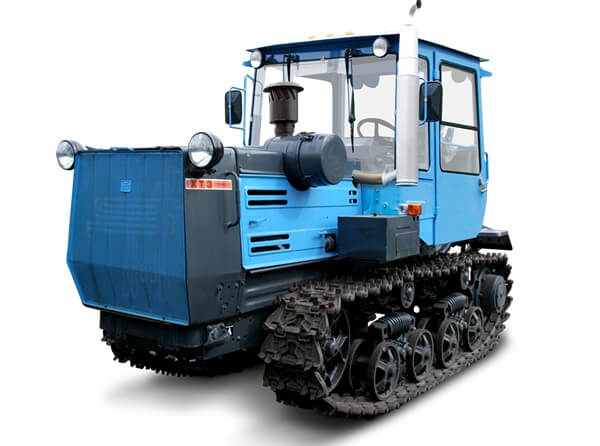

Силовой агрегат СМД 60 предназначен для гусеничных тракторов Т-150, производства завода ХТЗ. Двигатель СМД 62 – для колесной модификации Т-150К соответственно.

Описание устройства СМД-60/62:

1. Количество цилиндров – 6 шт.
2. Число тактов – 4.
3. Мощность – 150 л. с.
4. Тип охлаждения – жидкостное (в летнее время в систему заливается вода, при отрицательных температурах окружающей среды – антифриз).
5. Впрыск дизтоплива – непосредственный.
6. Турбонаддув – имеется.
7. Расположение цилиндров – у-образное со смещением.
8. Ход поршня меньше диаметра цилиндра – короткоходовой вариант исполнения.

В состав двигателя входят:

• топливный насос ТНВД;
• фильтры грубой, тонкой очистки топлива;
• моторное масло очищается при помощи специальной центрифуги;
• циклонный воздухоочиститель (пыль из него удаляется автоматически);
• пусковой мотор П-350;
• предпусковое нагревательное устройство;
• генератор переменного тока,
• турбокомпрессор двигателя размещен в развале цилиндров.

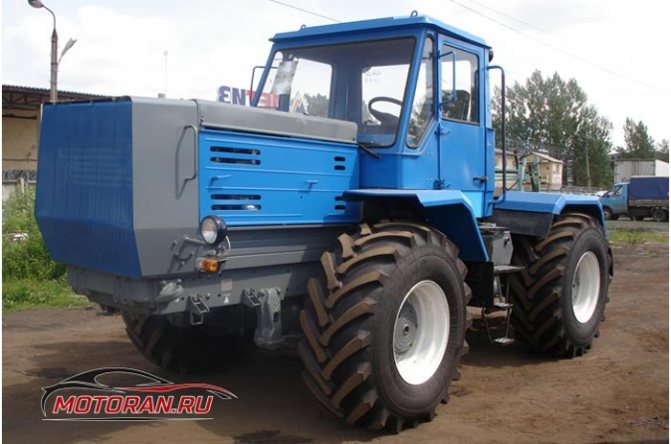

Основное отличие СМД 62 от базовой модели состоит в обеспечении перехода на повышенную мощность в 165 л.с. Пневматическая система трактора Т-150К оборудована специальным нагнетающим компрессором.

Параметры эксплуатации

Инструкция, прилагаемая к модели, содержит основную информацию о правилах эксплуатации шестицилиндровых устройств. Как и любой другой механизм, СМД-18Н нуждается в регулярном надзоре и элементарном обслуживании. Проверка качественных характеристик проводится в рабочем режиме. Разработчики модельного ряда СМД обещают беспроблемное функционирование двигателей в случае соблюдения устава по содержанию устройства.

Регулировка ТНВД для двигателя СМД-18

Появление проблем в работе может быть связано как с наличием производственного брака, так и с неисправностями, возникшими из-за неправильного технического обслуживания устройства. Ремонт отдельных систем дизеля СМД-18Н осуществляется в зависимости от проблемы, возникшей при эксплуатации устройства. Если картер-блок осуществил выброс горючего, то стоит не превышать предел мощности мотора некоторое время.

В остальным случаях ремонт СМД с 6 цилиндрами осуществляется заменой отдельных комплектующих. К примеру, если топливо вышло через маховик и другие основные части механизма, то стоит заменить уплотнительный элемент этого блока. Своевременная профилактика механизма избавит владельцев от ненужных хлопот, связанных с ремонтными работами.

Видео по теме: Двигатель СМД-18

Публикации по теме

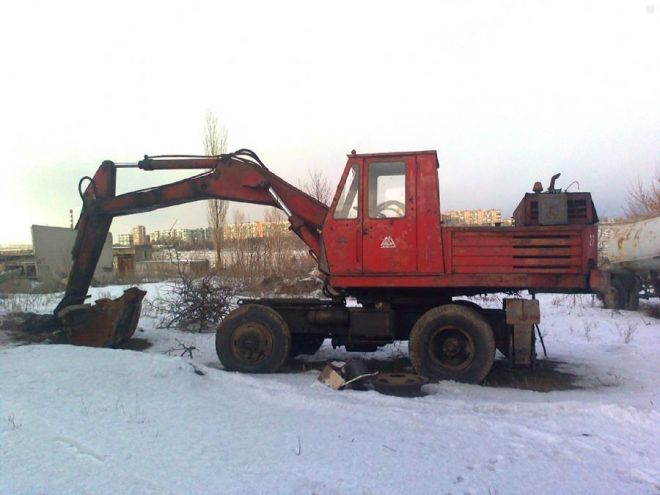

Возможности многофункционального экскаватора ЭО-3322 для дорожно-строительных и сельскохозяйственных работ

Технические характеристики ТДТ-55 и сферы применения трактора

Трактор Т-150 – технические характеристики, устройство и особенности эксплуатации машины

Техническое обслуживание двигателей СМД 60/62

В качестве смазочных жидкостей для тракторных двигателей данных моделей рекомендуется использовать специальные марки. В летнее время – это моторное масло М10Г, соответственно для зимы – М8Г. Если не удалось приобрести рекомендованные жидкости, можно временно воспользоваться заменителями:

• летняя моторная смазка – М 10В;
• зимнее дизельное масло – ДС-8.

Внимание: При использовании аналогов нужно перейти на топливо с уменьшенным содержанием серы (не более 0,5%).

Двигатель СМД 14

Четырехцилиндровый дизельный мотор СМД 14А входит в комплектацию Харьковского трактора Т-74, а СМД-14Б предназначен для серийного трактора – ДТ-54В, выпускаемого на Волгоградском тракторном заводе.

Технические характеристики двигателя СМД 14

1. Номинальная мощность мотора – 75 лошадиных сил.
2. Количество цилиндров – 6 штук, диаметр – 130 мм.
3. Характер расположения цилиндров – У-образное, с углом развала в 90°.
4. Число оборотов коленвала 800 – 2180 об/мин.
5. Длина хода поршня – 115 мм.
6. Тип системы охлаждения – водяной.
7. Вентиляция системы охлаждения – принудительного типа.
8. В состав СМД-14 входит система пуска с мотором П-350.

Двигатели СМД-31

Шестицилиндровые, четырехтактные дизельные моторы оборудованы турбонаддувом.

Мощность СМД-31А равна 235 лошадиных сил. Основное применение – комбайн ДОН-1500.

СМД 31.16 создан для комбайна «Славутич» производства Херсон, его мощность равна 265 л. с.

СМД 31.20 – «Обрий», зерноуборочный комбайн производится на в Харькове. Мощность мотора – 230 л. с.

Технические характеристики двигателя СМД 31:

• частота вращения коленвала – 800 – 2130 об/мин.;
• расход горючего от 165 до 172 г/л.с.ч;
• пусковая система оборудована электростартером 3212.3708, а также электрическим подогревателем факельным ЭФП 8101500;
• вес мотора в сборе – 1050 – 1100 кг.

Двигатель СМД 22

Данный силовой агрегат устанавливается на различных зерноуборочных машинах отечественного производства: СКД-6 М, «Нива», «Енисей».

Технические характеристики СМД-22:

• Количество цилиндров – 4 штуки.
• Номинальная мощность – 140 лошадиных сил.
• Количество оборотов – 650 – 2130 об/мин.
• Расход топлива – 171 г/л.с. ч.
• Модель пускового двигателя – П-10 УД.
• Вес агрегата равен 735 – 880 кг.

Технические характеристики двигателя СМД 21:

• полное название модификации — СМД-21.07.02;
• оборудование – турбонаддув;
• жидкостное охлаждение;
• ТНВД «Моторпал»;
• число цилиндров – 4 шт.
• количество оборотов – 2400 об/мин;
• момент кручения 610 Н.м;
• система пусковая – электростартер, 24 вольта;
• эксплуатационный срок до капитального ремонта – 10 лет.

Краткий обзор моделей СМД

Двигатели СМД 15Н и 14Н не оборудованы турбинами, относятся к категории безнаддувных моторов. Благодаря повышенным мощностным показателям (68 л. с.), нашли применение в таких областях, как:

• тракторы «ЮМЗ»;
• дорожная техника (погрузчики, укладчики асфальта, катки);
• строительное оборудование.

Четырехцилиндровые турбонаддувные дизельные моторы СМД-17Н, 18Н мощностью не менее 100 лошадиных сил, устанавливаются:

• на сельскохозяйственных тракторах Вг ТЗ, ДТ-75;
• лесных модификациях ЛХТ-55 «ОТЗ», ТДТ-55;
• экскаваторах «АТЭК».

Вам будет интересно:

Колесный погрузчик ZW80 Hitachi: обновления и 10 % экономии топлива

JCB установила рекорд скорости для тракторов

Пикап из Теслы 3 своими руками

Бульдозер гусеничный: как выбрать надежную технику

Какие бывают трактора: фото, классификация и виды

Возможен ли тюнинг двигателей СМД

По мнению специалистов, силовые агрегаты, предназначенные для сельскохозяйственной техники, не подвергаются усовершенствованиям с целью улучшить мощностные характеристики. Это объясняется тем, что их конструкция и методы изготовления рассчитаны на выполнение конкретных работ в определенных условиях. Любое вмешательство в регулировки, настройки и конструкцию СМД приведет к нарушению сбалансированной работы двигателя и транспортного средства в целом.

Создана широкая линейка моделей СМД, отличающихся мощностными характеристиками. Различные машины спецтехники комплектуются наиболее подходящим мотором из имеющегося широкого диапазона.

При желании преобразить внешний вид транспортного средства допускается применять светодиодный тюнинг.

Принцип действия клапана

В системе смазки регулируют редукционный, предохранительный, сливной клапаны и клапан-термостат. Редукционный клапан установлен в корпусе масляного насоса, а остальные — в корпусе масляных фильтров двигателя.

Устройство и принцип действия этих клапанов аналогичны.

Каждый из них имеет пружину 3 (рис. 6), опирающуюся с одной стороны на регулировочный винт-заглушку 5 или на неподвижный корпус, а с другой стороны — на запорный шарик9 (или цилиндр).

Устройство и принцип действия этих клапанов аналогичны. Каждый из них имеет пружину 3 (рис. 6), опирающуюся с одпой стороны на регулировочный винт-заглушку 5 илп на неподвижный корпус, а с другой стороны — на запорный шарик9 (или цилиндр). Пружина 3 предварительно сжата на определенную величину. Под действием этой силы шарик 9 прижимается к седлу неподвижного корпуса и перекрывает выход масла из магистрали 1 через отверстия 2 и 7 на свободный слив или в канал. Давление масла, находящегося в магистрали 1, действует одинаково на все стенки канала и на шарик 9. При чрезмерном повышении давления в магистрали, когда сила от давления масла становится больше силы от сжатия пружины 3, шарик 9 отходит от седла, сжимая еще больше пружину до тех пор, пока силы от давления масла и пружины не уравновесятся. Тогда клапан остается открытым, и масло направляется через полость корпуса к выпускным отверстиям 2 и 7. Таким образом, клапан автоматически поддерживает нормальное давление в магистрали, не допуская его чрезмерного повышения. Чем больше предварительное сжатие пружины 3, тем выше давление, поддерживаемое клапаном, так как для открытия клапана и выпуска части масла из магистрали требуется большее давление на него со стороны магистрали.

Пружина 3 предварительно сжата на определенную величину. Под действием этой силы шарик 9 прижимается к седлу неподвижного корпуса и перекрывает выход масла из магистрали 1 через отверстия 2 и 7 на свободный слив или в канал. Давление масла, находящегося в магистрали 1, действует одинаково на все стенки канала и на шарик 9. При чрезмерном повышении давления в магистрали, когда сила от давления масла становится больше силы от сжатия пружины 3, шарик 9 отходит от седла, сжимая еще больше пружину до тех пор, пока силы от давления масла и пружины не уравновесятся. Тогда клапан остается открытым, и масло направляется через полость корпуса к выпускным отверстиям 2 и 7. Таким образом, клапан автоматически поддерживает нормальное давление в магистрали, не допуская его чрезмерного повышения. Чем больше предварительное сжатие пружины 3, тем выше давление, поддерживаемое клапаном, так как для открытия клапана и выпуска части масла из магистрали требуется большее давление на него со стороны магистрали.

Все клапаны, установленные в одной системе, способствуют удержанию давления масла на различных участках магистрали. Назначение этих клапанов различное.

Редукционный клапан, помещенный за шестернями масляного насоса, препятствует чрезмерному повышению давления масла на входе в систему. Давление может возрастать при охлажденном масле, когда его вязкость повышается (например, после стоянки двигателя), или в результате резкого увеличения оборотов двигателя, когда насос нагнетает в систему большое количество масла.

В этих случаях редукционный клапан срабатывает, сбрасывая часть масла из магистрали, и давление сохраняется нормальным.

Редукционный клапан регулируют на большее давление, чем любой другой клапан в системе смазки. Это объясняется тем, что на пути движения масла к трущимся поверхностям встречается ряд гидравлических сопротивлений: масляные фильтры, радиатор, каналы и их крутые изгибы. На преодоление этих сопротивлений требуется некоторый избыток давления по сравнению с тем, который необходим для поддержания смазочного слоя между трущимися поверхностями деталей в конце пути масла. Обычно это давление равно 5—8 кГ/см2 (табл. 6).

Таблица 6: Требуемое давление масла в клапанах системы смазки

Предохранительный клапан установлен перед фильтром грубой очистки. Он служит для перепуска масла при засорении фильтра. Однако во избежание быстрого износа двигателя надо внимательно следить за фильтром грубой очистки, не допуская его загрязнения. Если в работу включился предохранительный клапан, — это показывает на аварийное состояние системы смазки.

Давление срабатывания предохранительного клапана для большинства двигателей равно 3—3,5 кГ/см2. Оно несколько выше давления у входа к

трущимся поверхностям на величину, учитывающую потерю давления от сопротивлений в фильтре грубой очистки.

Сливной клапан расположен непосредственно у входа в главную масляную магистраль двигателя, откуда параллельными ответвлениями масло по каналам проходит к трущимся деталям. Он регулирует окончательное давление, необходимое для бесперебойного поддержания напора масла в главной магистрали. У большинства тракторов это давление равно 2—2,5 кГ/см2 при температуре 70—80°С. После сливного клапана (в главной магистрали) установлен датчик масляного манометра, указатель которого выведен в кабину. Во время работы тракторист наблюдает за давлением в главной магистрали, т. е. на участке за сливным клапаном.

Количество масла, перепускаемого сливным клапаном, зависит от давления нагнетания и от состояния (изношенности) трущихся поверхностей, смазываемых под давлением. При повышении вязкости масла, повреждении: фильтрующего элемента грубой очистки, резком возрастании оборотов коленчатого вала двигателя давление нагнетания растет и соответственно увеличивается количество масла, перепускаемого клапаном на слив в картер. С другой стороны, чем больше изношены трущиеся поверхности (подшипники двигателя), тем больше между ними зазор, а значит, и утечка масла из смазочного слоя. Расход масла из главной магистрали увеличивается, а давление снижается. Это приводит к уменьшению количества масла, перепускаемого клапаном в картер.

У нового, неизношенного двигателя количество масла, перепускаемого в картер сливным клапаном, больше, чем у изношенного. Например, если подшипники двигателя не изношены, сливной клапан остается при работе двигателя всегда открытым и значительная часть масла поступает в картер. Этим создается необходимый резерв подачи масла под давлением при увеличении зазоров в подшипниках.

Клапан-термостат служит для перепуска масла, не требующего охлаждения в радиаторе. Чем меньше температура масла, тем больше его вязкость и тем большее давление необходимо для его нагнетания в каналы. При определенном давлении, когда охлаждение масла не требуется, срабатывает клапан-термостат и открывает путь потоку к главной магистрали. Обычно давление срабатывания клапана-термостата, устанавливаемое предварительным сжатием его пружины, равно 1,5—2 кГ/см2, что соответствует температуре 70—80°С. При меньшем давлении клапан закрывается и масло поступает для охлаждения в радиатор, а оттуда — в главную магистраль.

У некоторых тракторов количество клапанов в системе смазки меньше указанного, так как у них действие нескольких клапанов заменено действием одного. Часто клапан-термостат заменяют краном для ручного включения и выключения масляного радиатора на период работы в жаркую погоду, когда масло требуется постоянно охлаждать, или на период работы в холодную погоду, когда масло охлаждать не нужно.
