Автомобильные моторы японской корпорации Mitsubishi Motors Corporation (1875) известны во всем мире как надежные и долговечные. Особое место среди них занимает семейство силовых агрегатов Orion (серия 4G1). Их серийный выпуск был начат в 1970 году. Одним из представителей этой серии является двигатель 4G15, которым начиная с 1978 года, оснащаются автомобили многих известных марок.

Технические характеристики 4G15 1,5 л/92 – 180 л. с.

ДВС выпускается до сих пор, за всю историю производства руководство завода неоднократно экспериментировало с его конструкцией:

• чтобы сохранить объемы конусных камер сгорания 1,5 л, изготовителем сохранялось соотношение хода поршня/диаметра цилиндров 82 х 75,5 мм;
• изменялась головка блока цилиндров и впускной тракт, схема ГРМ и выпускной коллектор;
• вначале в двигателе мощностью 92 л. с. был один распредвал по схеме SOHC и мультивпрыск;
• одновременно с этим у производителя появилась модификация 100 л. с. с инжектором GDI, двумя распредвалами;
• затем схема двигателя была усовершенствована – 16 клапанов, 110 л. с., схема SOHC;
• очередная модернизация вернула 16 клапанам более привычную схему DOHC с двумя верхними распредвалами;
• потом для спорткаров потребовался наддувный ДВС, в котором нужно было увеличить мощность – возник 4G15T (турбо) 163 л. с. со схемой MIVEC + DOHC для автомобиля Mitsubishi Colt;
• последней разработкой стал турбированный мотор 177 л. с. для Brabus Smart Forfour;
• Эффективность движков серии 4G15 атмосферного типа подтверждена официально зафиксированным пробегом 1600000 км седана Mirage, на котором был установлен этот силовой привод.

Блок цилиндров 4G15

Три клапана на цилиндре

Четыре клапана на цилиндре DOHC

Турбо мотор 4G15T

В таблицу собраны технические характеристики 4G15 базовой версии:

Прежде, чем производить капремонт мотора, рекомендовано подробно изучить описание параметров и конструкцию, которая применена в конкретном силовом приводе. В противном случае можно закупить запчасти, которые не подойдут для него.

Болячки Haval H6

Поначалу про «Хавал Н6» пошли шутки из серии «пипл схавал» и тому подобное — намеки на посредственное качество, но китайцы доказали обратное.

Haval H6, кроме перечисленных особенностей двигателей и коробок передач, практически ничем не досаждает. С коррозией, как это часто было на самых первых «китайцах», проблем нет. Кузов H6 оцинкован полностью (кроме крыши) и наши погодные условия и реагенты переносит хорошо. Качество сборки и материалов неплохое, салон со временем не наполняется посторонними звуками и скрипами и не имеет специфического запаха. Из общих болячек встречаются:

• отказ работы клаксона;
• самопроизвольное включение задних парктроников;
• течь сальника в раздаточной коробке у полноприводных версий.

Решение у всех проблем — замена по гарантии. Если звуковой сигнал перестал работать в постгарантийный период или просто не нравится его звук, есть бюджетный лайфхак — установить более громкий и «солидный» клаксон от «Волги».

Сальник в раздаточной коробке рекомендуем внимательно осмотреть при покупке, обычно он не выдерживает сильных морозов. Сам по себе сальник копеечный, но, если успеет вытечь много масла, последствия будут куда серьезнее. С самой полноприводной трансмиссией, в основе которой электромагнитная муфта NexTrac от BorgWarner, проблем не замечено.

Также читайте: Стоит ли покупать китайские автомобили

Особенности конструкции

Поскольку двигатель 4G15 относится к семейству Orion, для него характерны следующие нюансы конструкции:

• блок цилиндров – чугунный с гильзами;
• ГБЦ – в любом случае изготовлена из алюминиевого сплава, но может быть узкой под один распредвал, широкой под два распредвала, с 12 или 16 седлами клапанов по схемам SOHC и DOHC в любых сочетаниях;
• ПШГ и коленвал – одинакового размера для всех модификаций;
• маховик – венец стартера на изделии для атмосферного и турбированного ДВС находится с разных сторон, под сцепление МКПП диаметр посадочного места 215 мм, для 4G15T подходит маховик от 4WD.

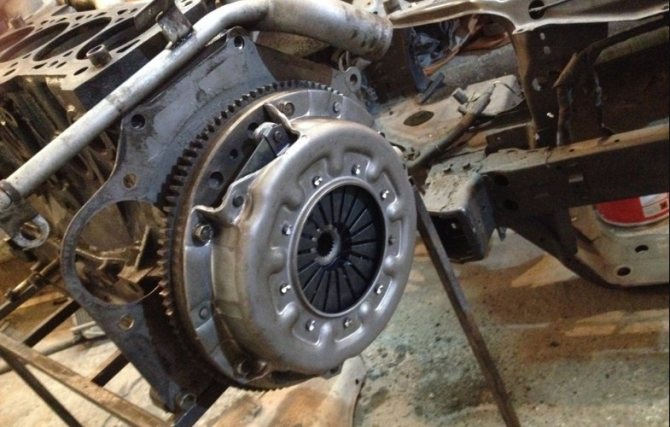

Маховик для МКПП

SOHC 16V

Важной особенностью 16 клапанных атмосферных ДВС 4G15 является одновальная схема газораспределения SOHC, крайне редко встречающаяся и у европейских, и у азиатских производителей.

Моторы с 12 клапанами управляются по схеме DOHC двумя распредвалами. На них неодинаковое количество кулачков, так как впускной распредвал управляет 2 впускными клапанами, а выпускной распредвал приподнимает единственный выпускной клапан большего диаметра.

Кроме того, производитель рекомендует уточнить наличие гидрокомпенсаторов в моторе:

• они идут не во всех версиях;
• при наличии гидротолкателей повышаются требования к качеству масла;
• в их отсутствие необходимо регулировать тепловые зазоры клапанов каждые 20000 км пробега.

Официальный мануал содержит эту информацию в обязательном порядке. В связи с разнообразием конструкций одного и того же силового привода форсировка своими руками заметно усложняется. Используется разное навесное оборудование.

Система MIVEC

MIVEC система установлена производителем только в турбированных версиях силового привода. Она является аналогом CVVL и VVL, но управляет не фазами открытия/закрытия клапанов, а высотой их подъема. На больших оборотах обеспечивается проветривание камеры сгорания и поступление больших объемов смеси. На малых оборотах стабилизируется сгорание смеси, повышается крутящий момент. Экономия топлива в данном случае является побочным эффектом.

Регулировка клапанов

Особенностью мотора является отсутствие гидрокомпенсаторов клапанов. Поэтому их регулировку необходимо проводить после каждых 90 тыс. км. пробега.

При этом зазоры клапанов должны составлять:

• Для холодного двигателя:

1. впускной клапан, мм — 0,07;
2. выпускной клапан, мм — 0,17.

• Для горячего двигателя:

1. впускной клапан, мм — 0,15;
2. выпускной клапан, мм — 0,25.

Кроме того, очистив клапана от нагара с помощью специальной жидкости, нужно проверить:

• Толщину кромки клапана, которая должна быть в пределах:

1. впускной клапан, мм — 1,35…0,85;
2. выпускной клапан, мм — 1,85…1.35.

• Высоту клапанной пружины, которая должна находиться в диапазоне:

1. в свободном состоянии, мм — 50,87…50,37;
2. под нагрузкой, Н/мм — 216/44,2…588/34,7.

Перечень модификаций ДВС

Модификациями силового привода 4G15 можно считать его версии, отличающиеся конструкцией ГБЦ и ГРМ:

• 8 клапанов, SOHC, 75 л. с., степень сжатия 9,4, устанавливается в Lancer III в кузове C1-A, C1-V, C6-A, C3-V, Colt II в кузове C1-A;
• 12 клапанов, DOHC;
• 16 клапанов, SOHC, 86 – 92 л. с.;
• 16 клапанов DOHC, 73 – 110 л. с.;
• SOHC карбюратор/инжектор;
• DOHC MIVEC/GDI;
• Turbo + MIVEC, 163 – 180 л. с.

Система GDI

Турбо версия мотора 4G15 имеет обозначение 4G15-T MIVEC Turbo, обладает следующими характеристиками:

• диаметр цилиндра – 75 мм;
• ход поршня – 82 мм;
• схема – L4, DOHC, расположение поперечное, 16 Valve;
• крутящий момент 200 Нм;
• мощность 160 л. с.;
• степень сжатия – 10;
• регулировка фаз – MIVEC.

Впускной коллектор

Предназначен турбированный бензиновый мотор для Mitsubishi Colt в кузове Z27A. Дополнено навесное оборудование турбиной и интеркуллером. Существуют еще две модификации – Version R мощностью 154 л. с. и Version R Special мощностью 163 л. с.

Тюнинг двигателя Mitsubishi 4G15

Турбина на 4G15

Единственный и более-менее разумный способ увличения мощности 4G15, это установка турбины, но дешево здесь не выйдет. Дешево не выйдет и без наддува, спортивные валы, впуск-выпуск, Greddy E-Manage обойдется в солидную сумму денег, поэтому будьте готовы платить деньги. Проще всего будет заказать турбокит с ebay, поставить его на заводскую поршневую. ГБЦ желательно использовать 16 клапанную двухвальную DOHC, насос заменить на walbro 255, форсунки от 4G64 275 cc или лучше, выхлоп прямой на 63 мм трубе, настроить на E-Manage, дуть 0,5 бар и ездить пока ездит. Для получения серьезной мощности, заводские поршни отправляем в урну, вместо них кованые с лужей под низкую степень сжатия, стандартные шатуны также не годятся, меняем на Н-образные, не помешают и маслофорсунки. Не стандартный низ дает возможность дуть до 350 лошадинных сил, дальше под замену коленвал… При подобных бюджетах проще изначально купить контрактный двигатель 4G63 от Evolution и дуть в полный рост, либо целый Эволюшн.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

<<�НАЗАД

Плюсы и минусы

Указанные характеристики двигателя обеспечивают пользователю ряд преимуществ:

• ресурс эксплуатации от 300000 км пробега;
• самостоятельный капитальный ремонт и обслуживание;
• экономичный расход рабочих жидкостей и топлива;
• отсутствие регулировок тепловых зазоров клапанов (не на всех модификациях);
• самодиагностика блока Delphi MT20U2.

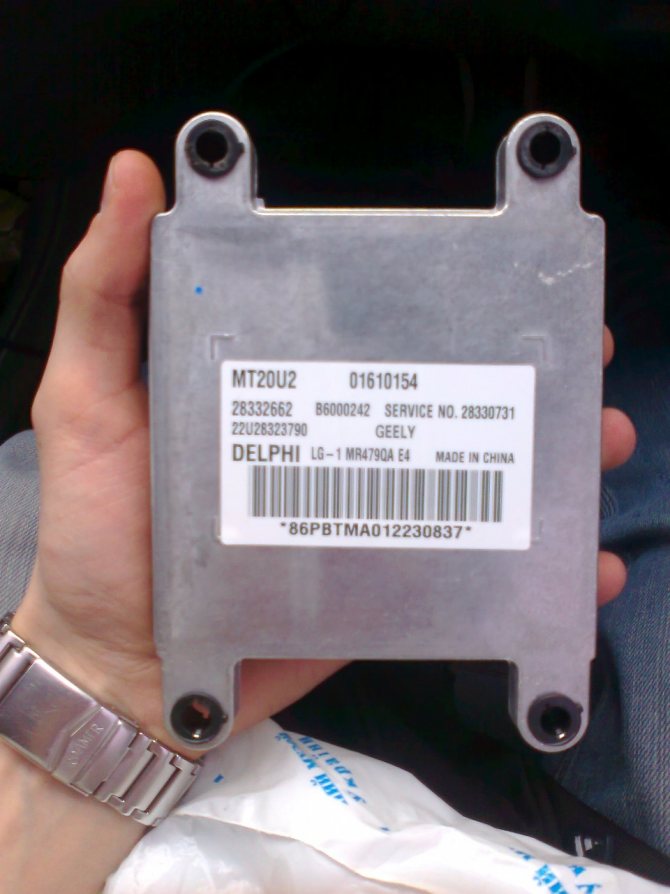

Электронный блок Делфи МТ 20U2

Недостатком является изгиб клапанов поршнями в случае непредвиденного обрыва ремня ГРМ. В некоторых модификациях мотора использованы сложные узлы, что увеличивает стоимость обслуживания. Из-за многообразия версий силового привода осложняется выбор запчастей.

По оценке пользователей мотору присвоен балл +4, с комплектующими и расходнимами проблем не возникает.

Основные исполнения транспортных средств, которые оснащаются GW4G15B

Данная модификация силового агрегата пригодна для установки под капоты двух автомобильных брендов:

1. Hover, включая марки:
   H6;
2. CC7150FM20;
3. CC7150FM22;
4. CC7150FM02;
5. CC7150FM01;
6. CC7150FM21;
7. CC6460RM2F;
8. CC6460RM21.
9. Haval, включая исполнения:
   H2 и H6;
10. CC7150FM05;
11. CC7150FM04;
12. CC6460RM0F.

Список моделей авто, в которых устанавливался

Изначально мотор 4G15 считается очень популярным у производителя, поэтому использовался в следующих авто Mitsubishi:

• Colt – компактный хетчбэк и седан;
• Dingo – малогабаритный минивэн;
• Maven – минивэн;
• Lancer – субкомпактный седан;
• Mirage – субкомпактный седан.

Мотор устанавливался на машины Proton:

• Satria – трехдверный хэтчбэк;
• Saga – малолитражный хетчбэк и седан;
• Wira – малазийская копия Лансера.

Proton Saga

Использовался этот силовой привод в китайской копии Лансера – Soueast V3 Lingyue, американском бюджетном седане Eagle Summit и китайском BYD F3, кроссовере В-класса JAC S3, кроссовере Zotye Nomad, корейском седане Hyundai Excel и японском авто Dodge Colt.

Устройство мотора

Слева движок GW4G15B, справа — его аналог 1-литровый GW4B10T

Этот агрегат особо ценится среди китайских автомобильных концернов из-за высокого КПД. Данный факт подтверждает большая часть водителей. 1,5-литровый GW4G15B отличается сверхсовременной конструкцией, повышенной мощностью, компактностью и незначительным весом.

Сначала GW4G15B просто фигурировал в сводках конструкторского бюро фирмы Грейт Вол Моторс, где его представляли лишь как движок будущих поколений. Затем на международной выставке 2012 года в Китае мотор был показан публике в числе известного трио силовых агрегатов объёмом 1-1,5 литра. С этого времени и началось его серийное производство, одновременно с внедрением передовых технологий. За основу этого мотора был взят атмосферный тойотовский движок 1NZ-FE. В результате получился вполне достойный турбированный силовой агрегат, превосходящий оригинал по мощности.

Новый китайский мотор заслуживает одобрения знатоков из-за многого:

• лёгкого алюминиевого блока;
• многоточечного впрыска UAES;
• относительно малошумного привода ГРМ с двумя распредвалами;
• системы изменения фаз VVT;
• небольшого расхода.

Вердикт этому мотору такой: превосходный экземпляр, оснащённый деталями передового уровня. Многие узлы и системы продуманы с тонким расчётом, проведена работа над устранением характерных ошибок, свойственным оригинальным ДВС.

Регламент обслуживания 4G15/92 – 180 л. с.

Рядный атмосферный японский двигатель 4G15 требует обслуживания в следующие сроки:

• ввиду неодинаковой конструкции ГРМ и головки БЦ замена масла производится через 5 – 10 тысяч пробега, масляный фильтр устанавливается новый;
• засорение топливного фильтра происходит по истечение 4 лет, картриджа воздушного фильтра после 20 тысяч км;
• выпускной коллектор атмосферных движков начинает прогорать на рубеже 20000 км, турбированных модификаций раньше;
• охлаждающая жидкость требует замены после 40 тысяч км, так как начинает терять свойства;
• ремни навесного оборудования следует менять через 50000 км, ремень ГРМ после 90 тысяч пробега;
• продувка картерной вентиляции производится после 30000 км;
• свечи меняют при пробеге 20000 км, аккумулятор после 50000 км;
• в моторах без гидротолкателей регулировка тепловых зазоров клапанов осуществляется после прохождения 30000 км.

Замена ремня ГРМ

В целом устройство ДВС достаточно несложное, моторы условно относятся к «миллионникам».

Содержание

• Двигатели и коробки передач
• Подвеска и управляемость
• Салон и богатые комплектации
• Болячки Haval H6
• Стоит ли покупать «Хавал Н6» и кому он подойдет

Марка Haval появилась в 2013 году, а через два года добралась до России, сменив более успешную — Great Wall. Новый бренд поначалу не восприняли: цены казались завышенными, да и название «Хавейл», а именно такое произношение считается правильным, казалось менее благозвучным, чем GW.

Но и со временем популярности не прибавилось. Сейчас на вторичке продается всего 556 автомобилей Haval, а спрос на них почти вдвое меньше. При этом самую популярную модель — «Хавал Н6» через avtocod.ru в июне проверили всего 185 раз. Именно о ней пойдет речь в сегодняшнем обзоре.

Обзор неисправностей и способы их ремонта

В силу разнообразия систем питания и газораспределения мотор 4G15 выявил следующие характерные неисправности:

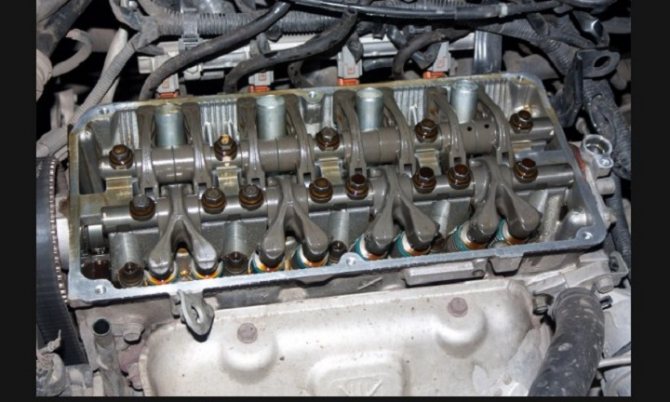

Ремонт 4G15

При попадании масла на ремень ГРМ или его физическом износе происходит обрыв привода, поршень гнет клапана со 100% вероятностью.

Ремонтопригодность

Перечень запчастей которые могут понадобиться для ремонта достаточно широк, но доступен – с чем связана высокая ремонтопригодность автомобилей оснащенных 4g15 и аналогами. Подбор деталей осуществляется именно по номеру двигателя. Чтобы подобрать датчики, трамблер, коленвал или же ТНВД необходимо будет знать таковой. Обнаружить его не так уж просто, располагается он в правой части рядом с патрубком выходящим от радиатора (на фото обозначается место где располагается номер мотора):

Расположение номера двигателя

Далее поиск запчастей может осуществляться через каталог, при помощи артикула. Стоит заранее ознакомиться с расположением датчиков, других часто выходящих из строя деталей (в первую очередь ТНВД, помпа, термостат, трамблер). Датчик давления масла необходимо проверять чаще остальных – так как при недостаточном уровне смазывающих материалов возможны задиры на поверхности поршней. Необходимо знать, где располагается номер двигателя – так как он понадобится для постановки машины на учет.

Стоит заметить основные достоинства эксплуатации двигателя 4g15:

• зазоры клапанов требуется регулировать относительно редко;
• замена многих деталей не требует посещения автосервиса, все возможно отремонтировать в гаражных условиях (заменить катушку зажигания, выпускной коллектор, масляный насос);
• процесс ремонта достаточно прост с технической точки зрения, потому обслуживание автомобиля даже с большим пробегом обойдется относительно недорого (ремонт гидрокомпенсаторов, шестерни распредвала);
• стоимость запасных частей невысока – например, покупка маслосъемных колпачков или датчика давления во впускном коллекторе обойдется в несколько сотен рублей;
• проверка ДПТЗ может быть осуществлена в любом сервисе, регулировка датчика положения дроссельной заслонки может быть выполнена в гаражных условиях;
• ремонт втягивающего реле стартера требуется редко – что упрощает поиск неисправностей при невозможности запуска двигателя.

Так выглядит график провалов на низах на двигателе 4g15:

Если автомобиль не заводится – то вероятно проблема в схеме зажигания (она может крыться в стартере, возможно забит впускной коллектор). Таковая схема проста в устройстве, но требуется внимательно просмотреть все узлы для поиска неисправности. Если проблемы с пуском имеют место в случае минусовой температуры – то, скорее всего, залило свечи. Использование двигателя 4g15 при температуре существенно ниже нуля проблематично. Внимательно нужно следить за напряжением в электропроводке – при необходимости снять генератор и заменить его.

Вкладыши коренные является, фактически, подшипниками для шатуна (обозначаются как вкладыши коленвала). Необходимо внимательно следить за их износом. Ремонт поршневой часто требуется из-за не качественного масла. Плавающие обороты могут являться также следствием некачественного смазочного материала. Помимо этого могут иметь место иные причины подобного, например использование ремкоплекта неизвестного производителя.

На какие автомобили устанавливался ГА15

Модификации S и Е устанавливались на автомобиль Sunny B12, выпускавшийся с 1985 по 1990 гг.

Sunny B12; Pulsar N13; Pulsar N14 (слева направо).

Версия S стояла на модели Pulsar N13 (1986—1990), а версия DS — на последующем Pulsar N14 (1990—1995).

Pulsar N15, Rasheen и Presea R11 (слева направо)

С 1995 года из линейки ГА15 применялся только двигатель GA15DE. Ими на протяжении 15 лет оснащались Pulsar N15, Rasheen и Presea R11. На Presea R10 версия DE стояла с 1990 по 1995 гг., на AD Y10 – с 1990 по 1998.

Presea R10; AD Y10 (слева направо)

Требуемый инструмент

Для того, чтобы замена помпы на Lancer 9 прошла успешно, потребуется инструменты из нижеприведенной таблицы.

Таблица — Перечень инструментов, которые потребуются при замене помпы
