Внедорожник Нива, во всех модификациях, очень популярен на российских просторах. Это обусловлено хорошей ремонтопригодностью, невысокой ценой и отличной проходимостью. Для обеспечения надежной работы, следует вовремя проходить все ТО, в частности производить замену моторного масла.

Система смазки двигателя автомобиля ВАЗ 21214 предназначена для защиты от преждевременного износа движущихся деталей. Она полностью справляется со своей задачей, нужно просто выполнять все рекомендации завода изготовителя.

Характеристики мотора 21213

Требованиями для мотора внедорожника на момент проектирования были:

• увеличить мощность и крутящий момент, хотя бы на средних оборотах;
• обеспечить приемлемый расход топлива в пределах 12 л/100 км;
• обеспечить базу для инжекторной модификации на перспективу.

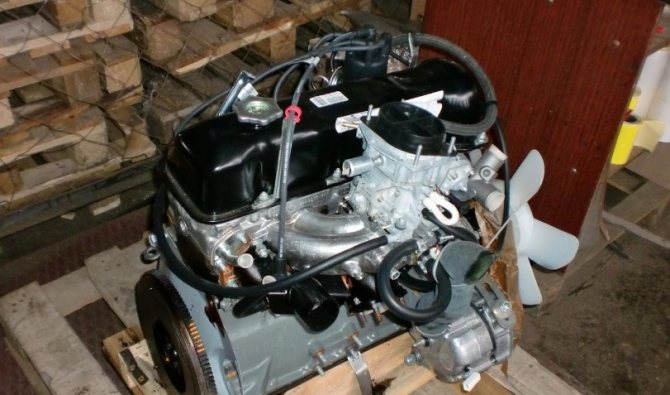

ДВС 21213

В двигателе использован коленвал с «длинным» радиусом кривошипа и цилиндры 82 мм. При обрыве привода газораспределительного механизма он гнет клапана, зато на 3000 об/мин крутящий момент составляет 126 Нм, а мощность повышена до 81 л. с. Заводской тюнинг использовал модернизированное навесное – Карбюратор Солекс, и увеличенные объемы камер сгорания.

Карбюратор Солекс

Оставшаяся от классических заднеприводных моделей схема двигателя – продольное расположение под капотом относительно движения, подошла для полноприводной схемы без доработок.

Получившиеся технические характеристики версии 21213 имеют вид:

С учетом года выпуска (1994 г.) и низкой степенью сжатия (9,3 единицы) пользователи заливали 92 бензин, а изготовителем движков рекомендовано АИ 91 – 93. О соблюдении протокола экологичности речь еще не шла, поэтому мотор считается Евро-0.

Бачок для ветрового стекла и тормозной жидкости.

Страница 62
Еще одной заправочной емкостью нивы шевроле являются два бачка стекло омывателя, вместимость которых составляет пять и два литра.

В этой модели есть две независимые тормозные системы. Рабочая имеет гидравлический привод, стояночная — механический. Контуры разделены между собой.

В гидравлический привод входит специальный бак сделан для тормозной жидкости.

• Тормозная жидкость DOT-4 подойдет для пол-литрового гидропривода тормозов. Продукция обладает улучшенными характеристиками, имеет температуру кипения свыше 235 градусов. Хорошо подходит для регионов с низкой температурой окружающей среды.
• SAEJ1703, FMSS116 используют для всей гидравлической системы и выключения сцепления (0,15 л). Синтетический продукт обеспечивает хорошую смазку и уменьшает процесс окисления при высоких температурах.
• Шарнирам люка крышки бака, замкам дверей и капота требуются консистентные смазки ВТВ-1, ФИОЛ-1. Шарнирам рулевых тяг и карданных валов — ШРБ-4, Литин 2, Эсма.
• В кондиционере тоже располагаются две емкости. Одна из них для масла (0,22 л), другая — хладагента (0,650 кг).

Резервуары нивы шевроле для заправки жидкостей и смазочных материалов достаточно надежны и удобны, когда потребуется произвести замену.

Различные метки и датчики дают возможность практически сразу осуществлять контроль, что позволяет избежать аварийной ситуации.

Особенности конструкции

Создавался двигатель 21213 из рабочей версии 2121 с учетом новых разработок для мотора ВАЗ 2107, которые так и не были завершены. Основными отличиями от ДВС Нивы стали:

• поршни новой конструкции;
• изменение параметров ГБЦ и шатунов;
• модернизация коленвала;
• доработка распредвала;
• использование карбюратора Солекс модификации 21073;
• улучшенная система смазки;
• оригинальная конструкция башмака натяжителя цепи.

Поршни 21213

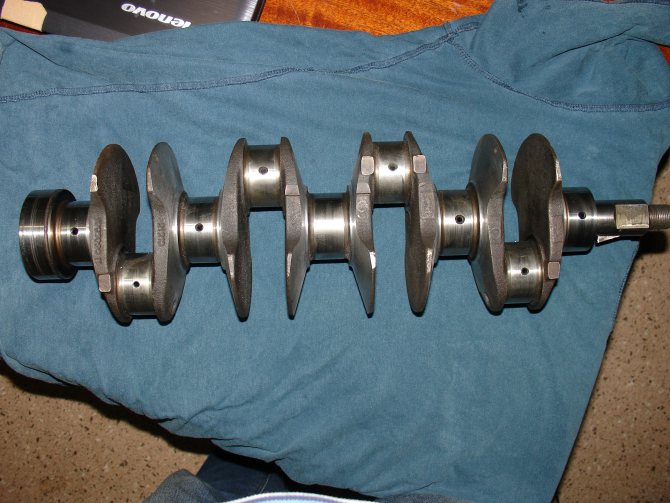

Коленвал

Башмак цепного натяжителя

Подробное описание узлов содержит мануал завода-производителя. Для снижения себестоимости конструкторы использовали преимущественно имеющиеся в производстве детали моторов, уже находящихся в серийном производстве на момент 1994 года:

• блок цилиндров стандартный, от 2103, высота 214,58 мм, межцентровое расстояние цилиндров 95 мм;
• коленвал – взят от 2103 с радиусом кривошипа 40 мм, оборудован дополнительно противовесами, в шейках шатунов просверлены масляные каналы, а их диаметры увеличены на 0,02 мм;
• головка блока цилиндров использована от 21011, но увеличены камеры сгорания (30 см3 каждая), сточена высота до 111 мм;
• клапанный механизм ГРМ – применен от 2101 без изменений;
• цепь ГРМ – втулочно-роликовая двухрядная от 2103.

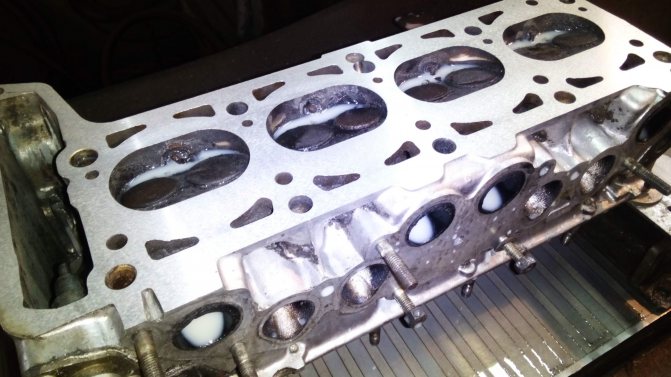

ГБЦ 21213

Заводская форсировка обеспечила мощность 81 л. с и момент 126 Нм, однако производитель оставил потенциал около 45 – 60 л. с. При этом он рекомендует улучшать своими руками впускной и выпускной тракт без расточки цилиндров и турбирования мотора.

Основной особенностью системы смазки является наличие пробок для накопления, а затем удаления грязи из масла.

Периодичность замены, какое масло заливать

По регламенту производителя, сервисные замены моторного масла на Нива 2121 и других модификациях проводятся через 10000 километров пробега или с интервалом 1 год. Но некоторые владельцы автомобилей считают этот интервал немного завышенным, рекомендуя при этом его сократить с учетом условий эксплуатации.

На заводе, в модели Нива заливают масло от разных поставщиков. Чаще всего это Petro-Canada Supreme 10W-40 либо Lukoil Genesis Advanced 10W-40. Но для точной информации, что залито с завода именно в ваш автомобиль, стоит обратиться в систему обратной связи ПАО «АВТОВАЗ». При обращении необходимо указать год и месяц выпуска авто.

В качестве смазывающей жидкости можно использовать продукты других производителей. Рекомендуется в выборе обратить внимание на полусинтетику с вязкостью 10W-40. Наибольшую популярность у владельцев модели, получили следующие моторные масла:

• Lada Professional 10W-40
• Shell Helix HX7 10W-40
• Total Quartz 7000 10W-40

Из этого списка каждый может выбрать исходя из предпочтения, цены или любви к бренду.

При использовании данного автомобиля зимой, следует подбирать масло с учетом климатической зоны, а также рекомендации автоВАЗа. Вязкость 5W-40 позволит эксплуатировать машину до -30°С, а 0W-40 до -35°С.

Если для зимы и лета использовать моторное масло разной вязкости, но одной марки, а также производителя, то промывку делать ненужно.

Сколько масла в системе смазки двигателя, таблица объема

Плюсы и минусы

На момент создания ДВС 21213 обладал следующими преимуществами в отношении более ранних версий:

• беспроблемный карбюратор – не требует частой регулировки, при настройке специалистом обеспечивает расход бензина на уровне инжекторного впрыска;
• улучшение характеристик – помимо мощности/крутящего момента повысилась оборотистость и приемистость;
• несколько ремонтных размеров ШПГ – капитальный ремонт можно выполнить несколько раз без покупки нового блока.

ШПГ 21213

Недостатком является избыточный шум при работе ДВС, высокий расход ГСМ и антифриза. В настоящее время вместо стандартных эластичных прокладок ГБЦ можно использовать металлопакеты с большим эксплуатационным ресурсом. Однако потребуется станочная шлифовка поверхности головки и блока, соответственно.

Пользователи отмечают в числе минусов мотора низкое качество заводской сборки. Например, втулки пальцев шатунов впрессованы неправильно – разрезом в произвольном направлении. А максимальные нагрузки эти детали испытывают в мертвых точках, поэтому в литературе рекомендуется запрессовывать из либо под 45 градусов, либо в горизонтальном направлении, что позволит увеличить ресурс этого расходника.

Протечки и проблемы

Чем больше становится пробег ВАЗ Нива, тем больше появляется проблем, как в принципе в любом авто. Чаще всего это связано с естественным износом двигателя, появляется жор масла. Хотя производитель допускает небольшой расход.

Причин, того, что двигатель ест масло может быть множество. И в каждом случае они могут быть индивидуальные. Но, за годы существования модели, можно говорить о наиболее частых местах, где возникают утечки.

Если сапун выбрасывает или кидает масло, а также если оно присутствует в выпускном коллекторе, то это может свидетельствовать о серьезной проблеме с маслосъемными кольцами. В этом случае можно попробовать сделать раскоксовку димексидом. Но лучше использовать специальную автохимию предназначенной для этих целей.

Течь из-под клапанной крышки может быть следствием износившейся прокладки. Иногда обычной заменой прокладки проблема не решается. Так как сама крышка может иметь значительные искривления. Поэтому в некоторых случаях придется заменить и ее.

Белая эмульсия в двигателе или на крышке маслозаливной горловины может свидетельствовать о попадании конденсата. Это частое явление при перепадах температур от минуса к плюсу, в основном осенью, либо весной.

Но если эмульсия также наблюдается и на щупе, то это уже звоночек о более серьезных проблемах. Чаще всего можно говорить о пробитой прокладке блока цилиндров. А в редких случаях виной может быть трещина ГБЦ.

Также при этой проблеме можно обнаружить масло в расширительном бачке. Иногда при этом, простой заменой прокладки не обойтись. Может потребоваться шлифовка самой головки, а это уже совсем другие деньги на ремонт.

Все это общая информация, которая на каждом конкретном автомобиле может проявляться по-разному, так как режимы эксплуатации у всех разные. Тоже касается и мест протечек, невозможно выявить причину на расстоянии.

В каких авто использовался?

Устанавливался мотор 21213 на несколько автомобилей АвтоВАЗ:

• Нива 21213 – отечественный трехдверный внедорожник;
• Лада 21313 – удлиненная пятидверная версия Нивы;
• Надежда 2120 – российский минивэн.

Надежда 2120

В сравнении с базовым вариантом 2121 характеристики двигателя намного выигрывают, выпускается мотор до сих пор.

Тюнинг

Существует несколько способов увеличения мощности мотора Нивы. Расскажем вам более подробно о таких способах тюнинга ВАЗ 21213.

1. Глубокий инженерный тюнинг двигателя от Нивы с заменой коленвала и расточкой цилиндров. Подобная работа позволяет увеличить рабочий объем этого мотора до 1,95-2,1 литра. Соответственно, при настройке инжектора двигатель ВАЗ 21213 получает мощность порядка 100 лошадиных сил.
2. Чип тюнинг двигателя Нива позволяет с минимальными затратами получить около 10 дополнительных лошадиных сил. В данном случае работы не представляют какой-либо сложности. Необходимо лишь подобрать соответствующий чип-тюнинг и провести перепрограммирование блока управления работой мотора. Преимуществом данного варианта является полное сохранение ресурса двигателя.
3. Установка на двигатели ВАЗ 21213 турбины и компрессора. В данном случае можем порекомендовать вам использовать компактные турбины, имеющие давление не более 0,5 бар. Одновременно производится перенастройка инжектора, замена масляного и топливного насоса. Необходимо понимать, что такую работу должен выполнять исключительно специалист, знающий особенности мотора ВАЗ 21213.

Отметим, что установка турбины и расточка двигателя Нивы неизменно отрицательно сказываются на его ресурсе. Поэтому автовладельцу необходимо взвесить все за и против, и лишь после этого выполнять тюнинг двигателя Нива.

Техобслуживание

Для нормальной эксплуатации двигатель 21213 следует обслуживать в указанные сроки:

• 10000 км – меняются масло вместе с фильтром;
• 20000 км – проверка работоспособности термостата, обновление фильтра салонного;
• 30000 км – замена фильтра топливного и воздушного;
• 60000 км – обновляются свечи, АКБ и производится прочистка вентиляции картера;
• 100000 км – переустановка кислородного датчика;
• 200000 км – может потребоваться замена цепи ГРМ.

Несмотря на то, что устройство ДВС скопировано с моторов продольного расположения с гораздо более высоким ресурсом, используется он на внедорожнике с неотключаемым полным приводом, поэтому узлы изнашиваются интенсивнее.

Неисправности и ремонт двигателя ВАЗ 21213 / 21214 Нива

Двигатель ВАЗ 21213 1,7 л. карбюраторный/инжекторный(21214) рядный 4-х цилиндровый с верхним расположением распределительного вала, грм Нивы имеет цепной привод. На базе 214 мотора выпускается двигатель ваз 2123 для шеви нивы, отличия в адаптации блока для установки в моторный отсек шнивы и крепления навесного оборудования, технически практически идентичны. Основные отличия двигателя ВАЗ 21213 от 2106 диаметром цилиндра – 82 мм., головкой блока цилиндров, блок двигателя Нива 21213 от 2106 отличается меньшей высотой. Из преимуществ 213 мотора стоит отметить, наличие натяжителя цепи(не нужно подтягивать)и гидрокомпенсаторов(регулировать клапана не нужно). Минусы двигателя Нива – шумный, жрет масло, склонен к перегреву к вибрациям, низкий ресурс. Мотору присущи все проблемы классической серии, все также двигатель 21213 нива греется, троит, стучит т.д., в чем проблемы, для каждого случая, подробно описано ТУТ, в разделе проблем и неисправностей.

Неисправности: причины, устранение

По результатам многолетней эксплуатации мотор 21213 имеет следующие поломки:

Официальное руководство по эксплуатации производителя АвтоВАЗ содержит пошаговые действия, позволяющие произвести капремонт или плановое обслуживание собственными силами.

Конструкция мотора 21213

Тюнинг двигателя Нивы 21213 и 21214

Чип тюнинг двигателя Шевроле Нива или 21214

Долго писать по этому поводу нет смысла ибо чип Нивы дело бесполезное, атмосферный мотор чипом не расшевелить, а все восторженные отзывы не более чем попытка оправдать пустую трату денег, едем дальше.

Как дешево увеличить мощность двигателя ВАЗ 21213

Вопрос на повестке дня: как увеличить мощность двигателя нивы без особых ухищрений? Первая стадия — увеличить ход поршня до 84 мм используя коленвал от ВАЗ 2130, поршни 82мм со смещением поршневого пальца на 2мм и у нас уже 1.8л. Вторая стадия — расточить цилиндры под 84 мм поршен, таким образом собираем двигатель 1.9 на ниву. Для полноценного форсирования двигателя ваз 21213 нужно добавить более производительный карбюратор, расточить каналы ГБЦ(как это делать описано в ТУТ), диаметр впуска 33мм и выпуск 31 мм, желательно использовать легкие шатуны, в итоге получим около 100 л.с. Третья стадия — строим мотор 2 л. Покупаем на рынке тюнинговый коленвал с ходом 88мм и поршни 84мм со смещением пальца 4мм. Полноценная доработка двигателя ваз 21213 будет завершена после установки распредвала Нуждин (или аналога) с подъемом 11.2, легкого маховика, легких шатунов и доработанного карбюратора, все это в сумме даст около 110 л.с.

Варианты расточки двигателя Нива

— поршень стандартного диаметра, увеличенный ход 1,8 л. 82х84 ~85 л.с. Максимальный крутящий момент ~135Нм при 3000об/мин — поршень большего диаметра, увеличенный ход 1,9 л. 84х84 — поршень большего диаметра, увеличенный ход 2,0 л. 84х88

16 клапанный двигатель на Ниву

Периодически на форумах поднимают вопрос установки мотора 2112 в ниву, это довольно сложное и бессмысленное занятие, по причине того, что 16V моторы любят обороты и для внедорожника мало приспособлены. Если хотите скорости, продавайте свое авто и купите Приору. Нива не приспособлена для высоких скоростей и ее тюнинг должен быть направлен, в первую очередь, на увеличение тяги на низах.

Турбина на Ниву

Плюсы и минусы описаны ТУТ в разделе «Турбо классика».

Варианты с доработкой

Поскольку не всегда можно поставить двигатель определенной иномарки, стоит рассмотреть варианты импортного производства, которые требуют небольшой доработки:

1. Первым кандидатом станет опять-таки французский мотор от Peugeot серии XUD 11. Поскольку мощность этого агрегата выше, чем у предыдущей модели, потребуется внести некоторые правки в конструкцию Нивы — заменить коробку передач. Допустимый вариант — КПП от Fiat Polonez. Кроме этого, хорошим решением станет замена передних опор крепежей силовой установки, поддона и выхлопной системы. Также стоит заменить элементы привода на аналогичные детали от Шевроле Нивы.
2. Есть варианты от японского концерна Toyota — 3С и 3CT. Трансмиссию менять не придется, а вот с креплениями придется повозиться. Еще одним допустимым вариантом с доработками является 2JZ. Потребуется установка автоматической коробки передач, обновление почти всех деталей системы выхлопа и моторного отсека, поскольку модель слишком мощная для стандартной конструкции Нивы.
3. Движки от BMW моделей M42-M43. Для установки придется задействовать несколько хитростей и докупить несколько деталей, но окончательный эффект порадует многих автолюбителей.
