Характеристика двигателя

«Мерседес 102» – это серия четырехцилиндровых рядных бензиновых двигателей, которая была разработана Гансом-Отто Дэрндингером. Впервые данная линейка была представлена в 1980 году. Двигатель «Мерседес 102» разрабатывали как замену уже устаревшему мотору М115. На каких автомобилях использовали агрегат М102? Вот, на какие машины ставили 102 двигатель:

• «Мерседес» в 124 кузове.
• 123 кузов.
• 201 кузов.
• «Гелендваген» (Mercedes-Benz W460).

Изначально двигатель «Мерседес 102» был карбюраторным. Однако несколько лет спустя в серию поступили инжекторные ДВС. При этом практически все моторы данной модели имели одинаковый диаметр цилиндров, который составлял 89 миллиметров. Ход поршня 80,25 миллиметров. Блок изготавливали из чугуна. На каждый цилиндр приходилось по два клапана (за исключением некоторых модификаций). Степень сжатия тоже варьировалась в зависимости от модификации и могла составлять от восьми до девяти. Масса силового агрегата была порядка 165 килограммов. Оптимальная рабочая температура составляла 95 градусов Цельсия.

Карбюраторные агрегаты М102

Самой первой моделью является двигатель «Мерседес» 102.920. Он был оснащен карбюратором «Стромберг» и имел мощность 109 лошадиных сил. Его преемником стал мотор 921. Он отличался увеличенным диаметром цилиндров и ходом поршня. Рабочий объем двигателя составлял 2299 кубических сантиметров. Именно этот мотор устанавливали на первое поколение «Гелендвагенов». Выпускали данный карбюраторный агрегат в период с 1986 по 1989 год.

Также в 1986 году была представлена новая версия двигателей, которая получила индекс М102.924. Это был последний карбюраторный мотор. Отличался он однорядным поликлиновым ремнем генератора, новым корпусным масляным фильтром, облегченным коленвалом и шатунами. Также в данный мотор был добавлен датчик уровня масла. А механический датчик давления был заменен на электрический. Кроме того, агрегат отличался гидрокомпенсаторами – зазоры клапанов здесь не регулировались вручную.

Рестайлинг 1984 года

В 1984 движок проходит рестайлинг для применения на новых авто серии W 124. Движок претерпел существенные изменения:

• обновился ремень привод к генератору (заменили поликлиновым, 1-рядным);
• были оптимизирован шатун, произвели упрощение коленчатого вала;
• обновили фильтр на корпусе и датчик масла;
• поставили электродатчик давления масла на место старой механической версии;
• были установлены гидрокомпенсаторы;
• изменили материал опорных — установили гидро.

Этот образец карбюраторного двигателя MB был последним в своей серии.

Как это работает

Рассмотрим принцип действия «КЕ-Джетроник» на двигателе «Мерседес 102». После холодного запуска, с целью более быстрого прогрева и устойчивой работы, данная система обогащает топливно-воздушную смесь. От ДТОЖ поступает на ЭБУ сигнал, а далее закрывается клапан электрогидравлического регулятора давления. В нижних полостях клапанов дозатора-распределителя подпорное давление снижается. А верхние полости клапанов увеличиваются. Так, на форсунки поступает больше топлива. При стабильной частоте вращения коленвала, электрогидравлический регулятор давления не действует. В случае резкого открытия заслонки, происходит обогащение смеси. Электроника рассматривает данный случай как необходимость в максимальной мощности. Сигнал от ДПДЗ и расходомера воздуха идет на ЭБУ двигателя. Последний приводит в действие электрогидравлический регулятор давления. Клапан закрывается, а подпорное давление уменьшается. Увеличивается подача топлива к форсункам.

При торможении двигателем, происходит обеднение смеси. По команде ЭБУ клапан электрогидравлического регулятора открывается. В нижних камерах подпорное давление увеличивается. А объем верхних камер клапанов снижается. Таким образом, уменьшается и подача топлива на форсунки. В случаях, когда температура воздуха ниже +10 градусов Цельсия, срабатывает пусковая форсунка и клапан добавочного воздуха.

Характеристики инжекторных ДВС М102

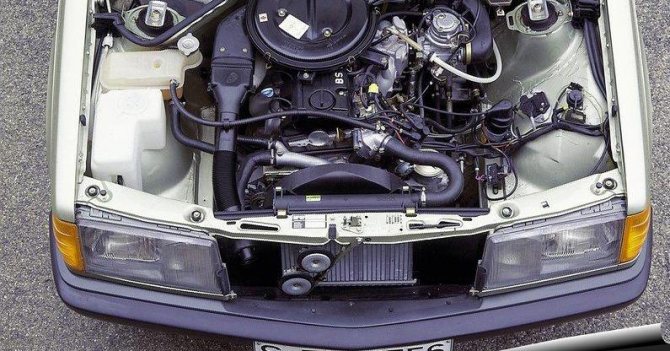

Первым в линейке является двигатель «Мерседес-Бенц 102-921». Этот мотор имеет 89-миллиметровый диаметр цилиндра. Ход поршня 80,25 миллиметров. Рабочий объем агрегата 2 литра. На каких автомобилях использовали двигатель 102? «Мерседес 190» укомплектовывали данным агрегатом в период с 1982 по 1993 год. Автомобиль получил индекс 190E 2.0.

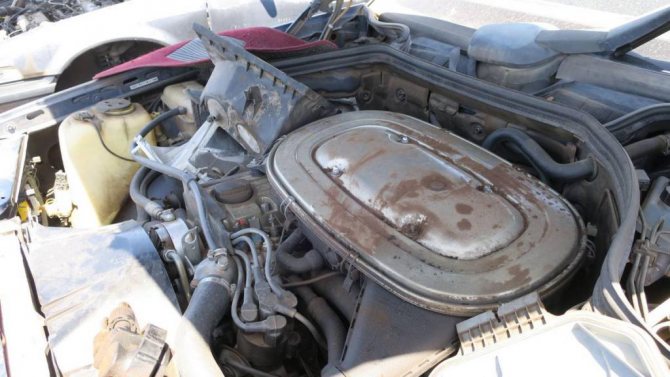

Какой мотор ставили на «Мерседес 124»? 102 двигатель, устанавливаемый на данный кузов, имел следующие характеристики:

• Рабочий объем – 2,3 литра.
• Максимальная мощность – 122 лошадиные силы.
• Крутящий момент – 175 Нм.

Использовали на 124 «Мерседесе» в период с 1985 по 1992 год. Также устанавливали на версию кабриолет.

Еще одна модификация — М102.980. Этот мотор обладал системой впрыска топлива «К-Джетроник» и имел рабочий объем 2,3 литра. Диаметр цилиндров составлял 95,5 миллиметров. Использовали мотор в основном на 123 кузове, в том числе и кабриолете. Период выпуска мотора – с 1980 по 1985 год. На двигателе М102.989 был уменьшен ход поршня до 80,2 миллиметра. При этом рабочий объем составит 2298 кубических сантиметров. Этот агрегат использовали на «Гелендвагене» в период с 1989 по 1994 год.

Серия W115

В стандартной комплектации 1968года машины Мерседес серии 116 кузов 115 мерседес (значок модификации «200») комплектовались 4-х цилиндровыми 2.0-х литровыми карбюраторными моторами с мощностью в 95л.с. Затем шла модель «220» с двигателем 2.2литра (105л.с.), тоже оснащался карбюратором. Дизельные автомобили, представлены были моделями: «220D» и «200D» и комплектовались 4-х цилиндровыми агрегатами объемом 2.0л. (55л.с.) и 2.2л. (60л.с.).

Дизельные машины серии W115 практически сразу полюбились и таксистам и фермерам, которые прозвали машину «Schweine-Daimler» (Свиновоз – дословно «Свиной Даймлер»). Такое же прозвище затем получил дизельный автомобиль W123. Наивысшая скорость «200D» была 130км/ч, сотню машина набирает за 28секунд, что сопоставимо с характеристиками «Фольксваген Жук».

В 1973 году на замену бензиновой версии W115 «220» пришла более мощная дизельная «230» с объем 4-х цилиндрового мотора увеличили до 2.3литра (110л.с.). Кроме того, в линейке дизельных моторов добавилась версия «240D», оснащенная 2.4 литровым 65 сильным агрегатом «ОМ616».

В 1974 году в июле серия W115 пополняется моделью 240D 3.0, которая оснащалась первым в мире 5-ти цилиндровым дизельным агрегатом с объемом 3005 кубиков (мотор OM617). Этот двигатель разработали на базе 4-х цилиндрового «ОМ616» (имевшего 2404 куб.см), от модели «240D», в последствии моторами «OM617» оснащали армейские внедорожники из серии «G». Этот 5-ти цилиндровый дизель мог развивать мощность до 80 л.с. и разогнать 1,5 тонный седан до скорости 148 км/ч. Позднее, модификация «240D 3.0» получает индекс«300D».

Все без исключения модификации, и дизельные и бензиновые были оснащены 4-х и 5-ти скоростными механическими либо автоматическими трансмиссиями.

Шасси марки W114/W115 спроектировано с применением новых технических решений: конструкция независимой задней пружинной подвески получила дополнительную, «диагональную» колеблющуюся полуось, это обеспечивало более безопасное управление. В конструкции передней подвески применили вильчатые двойные рычаги. Эти конструктивные отличия придавали тяжелым авто великолепную плавность хода и хорошую управляемость.

Салон компактного «Мерседеса» относительно прост, без ненужных излишеств, зато имел новшества и атрибуты для комфортного вождения, например, встроенная центральная консоль (нигде до этого не применялась). Невзирая на внешнюю простоту, предлагалось множество опций, что значительно повышало цену на автомобиль. Базовая версия седанов модели W114/W115 имела весьма скромный интерьер, однако это компенсировалось дополнительными опциями.

По желанию клиента устанавливали электрические стеклоподъемники в передние и задние двери, люк на крыше (даже с электроприводом), подголовники, радиоприемник «Becker», кондиционер, стеклоомыватель фар, центральный замок, легкосплавные диски для колес, предлагали окраску типа «металлик», дополнительные аудио сигналы и прочее.

Наиболее скромный седан W115 с минимальной комплектацией оценивался в 13000 немецких марок, а модификации типа W114 «280E» с максимальными «наворотами» дотягивали и до 40000 марок

О недостатках и проблемах двигателей

Среди главных недостатков моторов данной серии в отзывы отмечают быстрый износ маслосъемных колпачков и распредвала. Как показала практика, ресурс их составляет порядка ста пятидесяти тысяч километров. При этом в случае износа маслосъемных колпачков нет сторонних признаков в виде сизого дыма. Однако при эксплуатации возрастает расход масла. Чтобы снизить расход, необходимо просто заменить маслосъемные колпачки.

На поздних моторах, что шли с полосным приводным ремнем и гидрокомпенсаторами, износ кулачков распредвала приводит к серьезным последствиям. Это клин впускных клапанов в направляющих. Стоимость ремонта весьма высока.

Еще одна проблема, с которой сталкиваются владельцы – это странный звук в поршневой группе. Особенно он заметен на холостом ходу, а при увеличении оборотов он пропадает. Однако производитель в данном случае ссылается на особенность конструкции. С таким звуком мотор способен проработать долгое время.

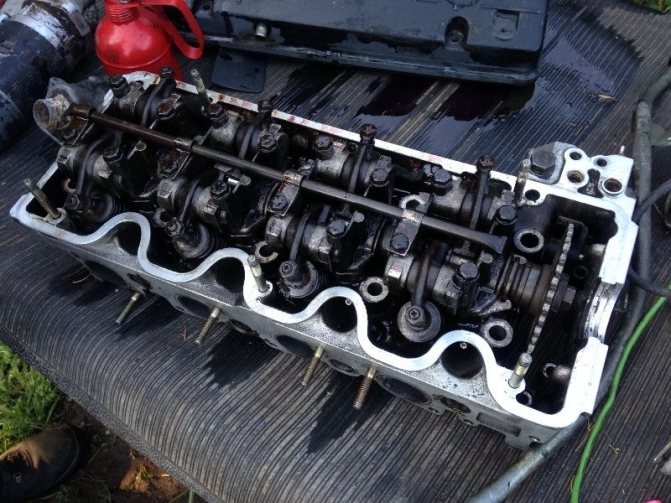

Среди слабых мест также следует выделить газораспределительный механизм. Цепь нужно менять раз в 120 тысяч километров. Об износе будет свидетельствовать сильный металлический шум.

Но даже несмотря на эти недостатки, в целом мотор является одним из самых надежных в линейке «Мерседес». Ресурс мотора может составить более 400 тысяч километров. Однако для поддержания работоспособности необходимо не забывать о техническом обслуживании: вовремя менять масло и не экономить на запчастях.

Слабые места

Для этой серии моторов свойственны следующие технические неисправности:

1. Изношение распределительного вала после ста тысяч км. Решение — установка нового.
2. Опоры ДВС после износа начинают давать ощутимые вибрации. Потребуется замена опор (лучше на гидро).
3. После 100 000 км. нужно снять маслосъемные колпаки и заменить на новые, чтобы не начался повышенный расход масла.
4. Стук, вибрации под капотом. Чаще всего причины связаны с неисправностью подушек.

Если брать во внимание отзывы владельцев мерседесов с таким же движком, стоит отметить частые жалобы на то, что мотор троит и не заводится. Для решения проблемы стоит проверить налив по каналам и распыл. А так же для механического впрыска форсунки просто заменяются комплектом новых. Для электрического впрыска — возможна прочистка форсунок.

Чтобы мотор не выкинул неприятных сюрпризов нужно использовать охлаждающую жидкость допуска 325.0 (чаще всего, синего или сине-зеленого цвета) в концентрированном виде, разбавляя в процессе замены дистиллированной водой 1:1. Часто используют Fuchs Maintain Fricofin или Aral AntifriseExtra. Саму систему сперва нужно тщательно промыть дист. водой.

Часто звучит вопрос: какой бензин лучше заливать в М102? Лучше использовать 95-ый: 92-ой идет по расходу больше и автомобиль ездит на нем хуже.

Тюнинг двигателя «Мерседес»

Идея тюнинга данного мотора является нецелесообразной ввиду своей дороговизны и устаревшей конструкции самого мотора. Более распространенным вариантом считается свап мотора, то есть его замена на более производительный. Так, владельцы устанавливают вместо 102 мотора двигатель М111. Но если хочется доработать именно старый мотор, можно заменить поршневую и проточить каналы ГБЦ. Некоторые практикуют возможность установки компрессора «Итон М45», а также форсунок от 16-клапанного мотора. Это дает прирост мощности в 30 лошадиных сил.
